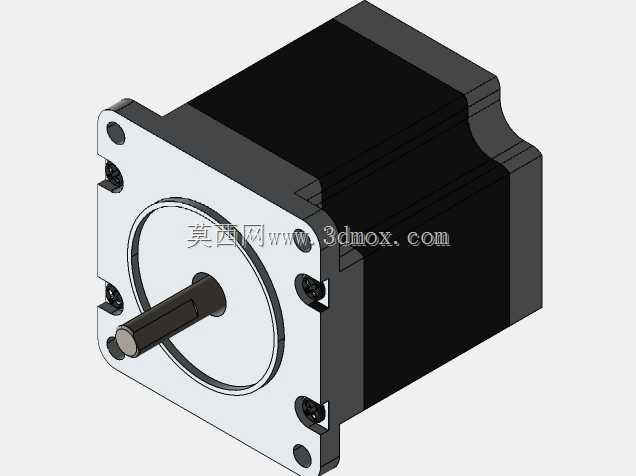

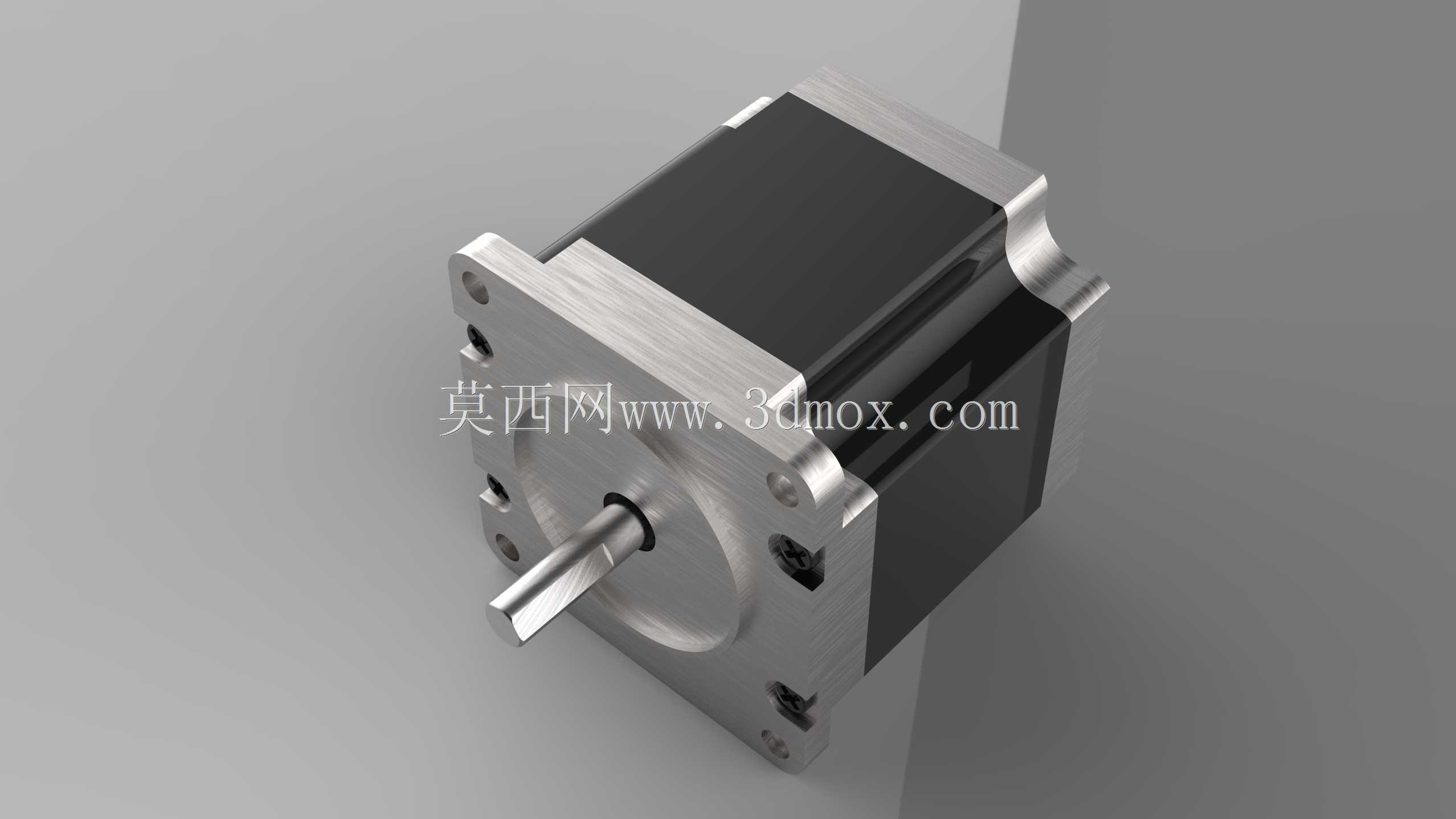

86HS110两相混合式步进电机结构模型

　　在自动化产线的点位输送、数控雕刻机的Z轴进给、3D打印设备的挤出机构、包装线的分度转台等场景中，86规格步进电机是应用占比极高的执行元件，本次呈现的86HS110型号模型，完全还原量产实物的结构细节，可直接用于设备装配干涉校验、运动仿真验证环节。从设计逻辑来看，该电机采用方形机座的结构形式，安装法兰遵循NEMA34标准的安装孔位布局，前端盖的止口尺寸、安装孔中心距完全匹配行业通用安装规范，设计人员在做整机布局时，可直接调用该模型匹配安装位，无需反复核对实物安装边界，能大幅缩短方案迭代周期。电机本体的外形尺寸严格按照实物1:1建模，机身长度对应110mm规格的叠厚参数，输出轴采用D型切边结构，可避免带轮、联轴器传动时出现打滑问题，

　　轴伸长度、轴径尺寸完全适配市面通用的同步轮、联轴器内孔规格，无需额外做轴结构改制。从功能特性层面，该型号步进电机属于两相混合式结构，具备低速扭矩输出平稳、定位精度无累计误差的特点，在搭配对应细分驱动器时，可实现0.9度以内的步距角控制，满足中低速传动场景的精准定位需求，机座后端预留的编码器安装位，也可根据实际使用需求加装反馈元件，升级为闭环控制方案。建模过程中，对电机的出线口位置、端盖固定螺丝排布、机身散热筋结构都做了细节还原，在做设备布线仿真、外围钣金件设计时，可直接参考模型的空间占位，避免出现布线干涉、钣金与电机本体磕碰的问题。对于非标设备设计人员而言，调用该模型可直接完成电机安装座的结构设计、传动链路的同轴度校验，

　　无需等待供应商提供实物样品测绘，能有效提升前期方案设计的效率，模型的结构分件也完全对应实物的装配逻辑，可直接用于生成装配爆炸图、指导生产装配环节的作业流程。在实际选型应用中，该型号电机常搭配同步带传动、滚珠丝杠传动结构使用，模型的输出轴中心高、机座侧边到安装面的距离都做了精准还原，设计人员在计算传动中心距、张紧机构调节行程时，可直接提取模型参数做计算，减少尺寸核对的误差。
