旋转式裁切旋切模具结构三维设计

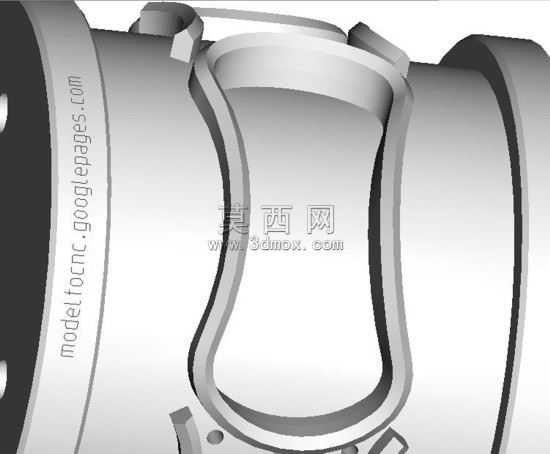

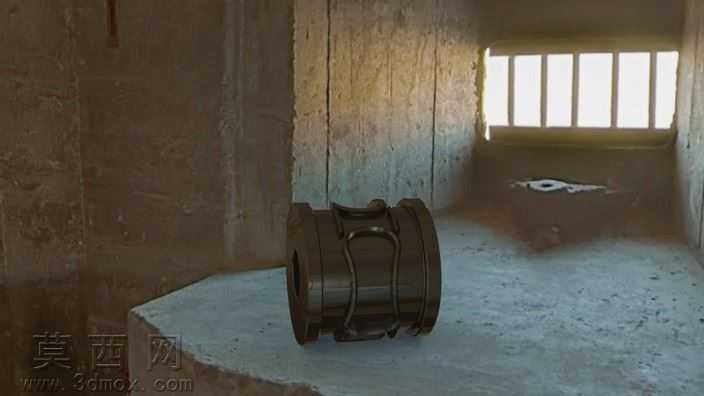

本作品为旋转式旋切裁切模具的三维结构设计，建模阶段采用参数化特征构建思路，先完成核心回转工作基体的轮廓草绘，通过回转特征生成模具的主体承载结构，再针对旋切作业的成型刃口、定位卡槽、导向衔接曲面逐一进行特征细化，确保各部位尺寸匹配连续旋切作业的运动行程要求。建模过程中对模具的工作曲面做了连续性校验，避免曲面出现折角、断差，保障旋切作业时刃口走刀轨迹顺滑，不会对加工物料造成多余的拉扯损伤。材质渲染阶段，针对模具主体的合金工具钢材质，调整了金属材质的粗糙度、反射率参数，还原了淬硬模具钢表面的亚光金属质感，对刃口部位单独做了高光处理，突出裁切工作部位的精密加工特征，同时对模具表面的标识刻印区域做了凹凸贴图处理，还原实际模具的标识细节。结构设计上，该旋切模采用回转式工作逻辑，摒弃传统直线裁切的冲切结构，通过旋转工作部件的连续回转运动，配合成型曲面的轮廓约束，可在单次连续回转行程内完成柔性或薄型物料的穿孔、折痕压印、轮廓裁切多道工序，模具的衔接部位设计有标准的安装定位槽，可适配常规的模切设备安装接口，无需额外定制转接工装即可完成装机调试。设计过程中重点校验了旋转工作部件与固定基体的同轴度参数，预留了合理的配合间隙，既避免旋转作业时出现卡滞、干涉问题，也防止间隙过大导致裁切边缘出现毛边、错位的不良问题，同时针对旋切作业的受力方向，对模具的受力承载部位做了加厚加强处理，提升模具长时间连续作业的结构稳定性，减少作业过程中的结构形变，保障长期加工的尺寸精度。
