12V直流便携电源包结构设计方案

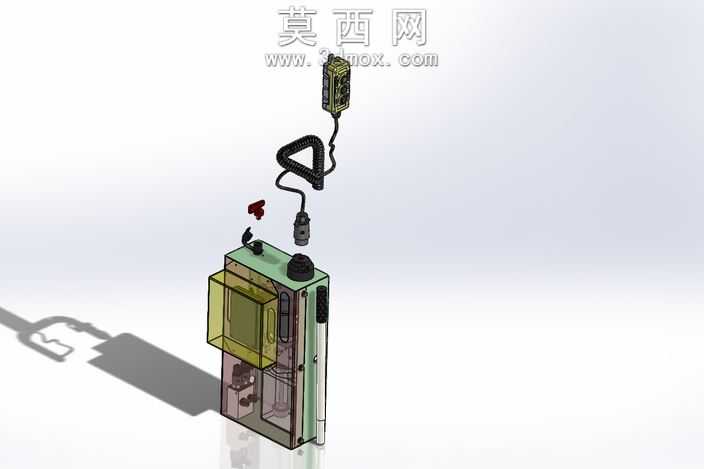

本作品为12V直流便携电源包的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，从核心功能分区出发将整体拆分为主壳体、内置供电模组、外接输出线缆、手持挂扣、功能接口五大模块逐一构建。建模过程中对壳体的卡扣装配位、模组安装槽、线缆过孔做了精准的尺寸约束，确保各部件装配间隙控制在合理公差范围内，避免出现干涉问题。渲染阶段采用哑光工程塑料材质模拟电源包外壳，半透明茶色材质表现侧面观察窗，清晰展现内部电芯与电路排布结构，金属接插件部分做了磨砂金属质感处理，线缆部分采用带细微纹理的橡胶材质还原真实线材质感，搭配柔和的环境光与定向投影，完整呈现产品的立体形态与材质层次。结构设计上，主壳体采用上下扣合加侧边螺丝固定的形式，兼顾装配便捷性与结构强度，顶部设置的三角挂扣可适配不同挂载场景，外接输出线缆做了防弯折应力处理，接口处设置密封胶圈提升户外使用的防护性能，侧面预留的功能按键与指示灯位做了凸起防护设计，避免日常使用中误触或磕碰损坏。设计思路围绕便携直流供电场景展开，在有限的壳体空间内合理排布电芯、稳压电路、输出接口，在保证12V稳定直流输出功率的前提下尽可能压缩整体体积，外壳边角做圆弧过渡处理提升握持手感，透明观察窗可直观查看内部模组状态，外接分体式接插件可适配不同用电设备的连接需求，整体结构兼顾实用性、耐用性与便携性，可作为户外作业、移动检修场景下的独立供电单元使用，建模过程中所有特征均保留可编辑参数，可根据实际电芯规格、输出功率需求调整壳体尺寸与内部布局。
