台式砂轮机结构三维设计模型

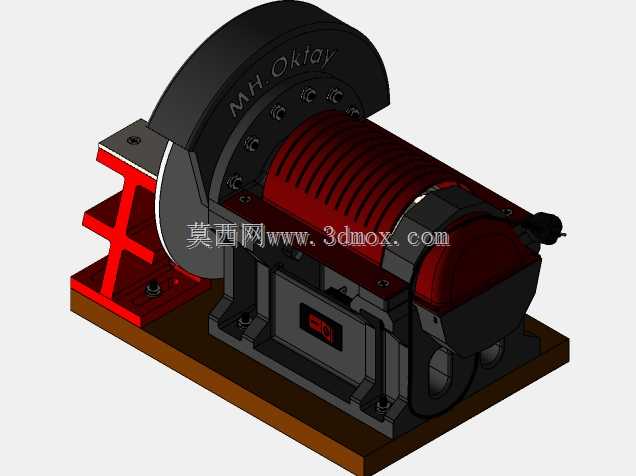

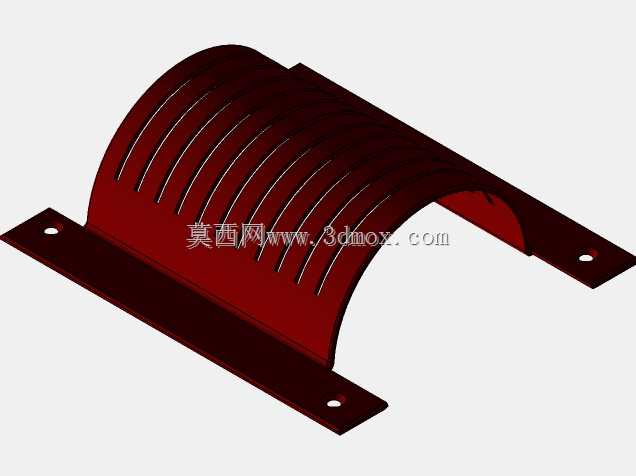

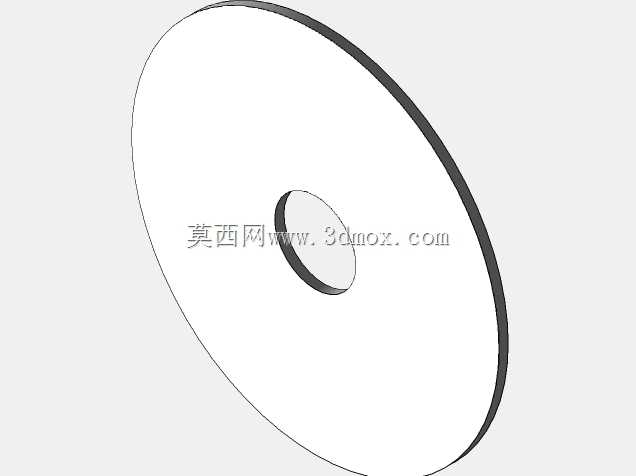

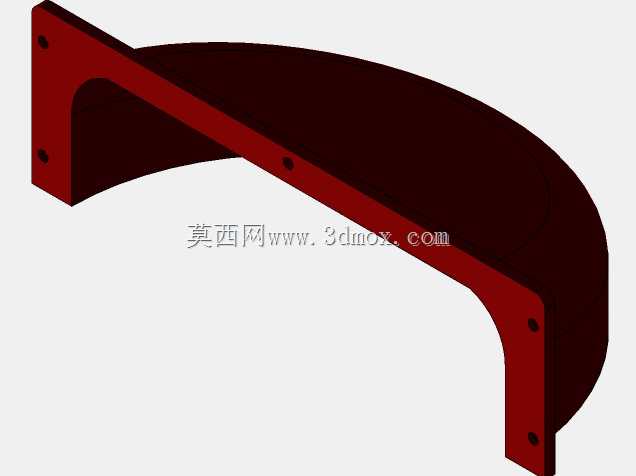

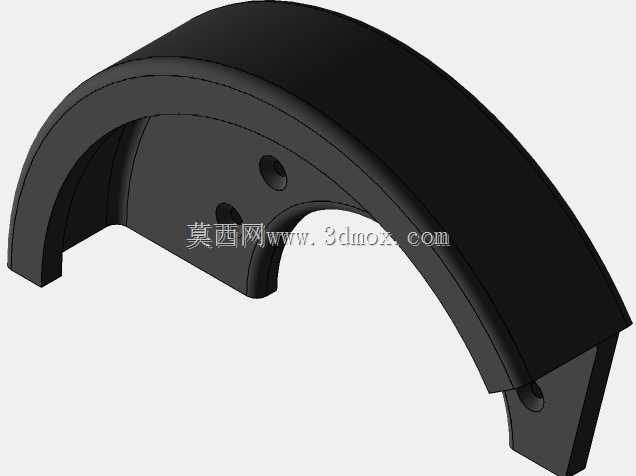

　　这款台式砂轮机的结构设计，完全围绕小型加工场景的实际磨削需求展开，日常在五金维修工位、小型机加车间、职校实训场地都能见到这类设备的身影，主要承担小型金属工件的刃磨、去毛刺、飞边修整、小型刀具打磨等作业，比如磨钻头、錾子刃口，去除小型冲压件的合模飞边，修整小型焊接件的焊渣凸起都能胜任。从结构布局来看，整机采用卧式同轴双砂轮设计，动力核心居中布置，两侧砂轮轴伸出端分别安装不同粒度的砂轮，可同时兼顾粗磨与精磨作业需求，无需频繁更换砂轮就能切换加工精度，适配不同工序的加工要求。砂轮外侧设置了半包围式防护护罩，护罩采用圆弧包覆结构，覆盖砂轮上半周及侧部非作业区域，能有效阻挡磨削过程中飞溅的磨屑与崩裂的砂轮碎块，

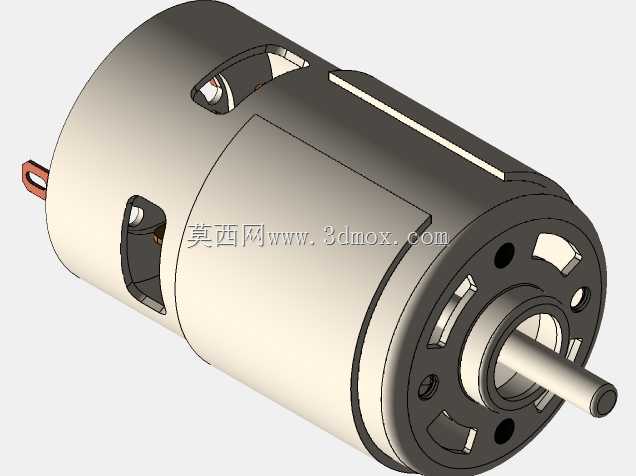

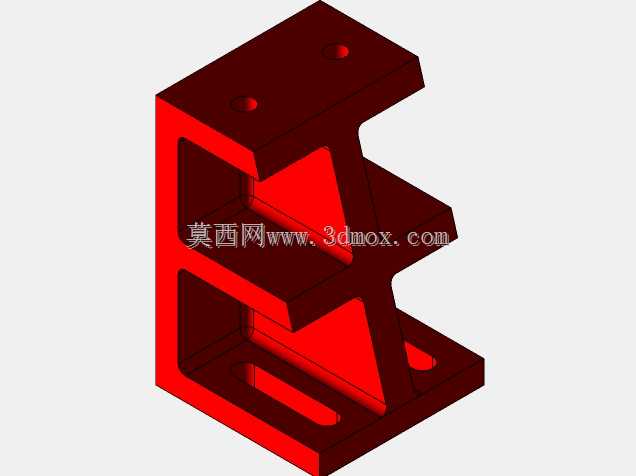

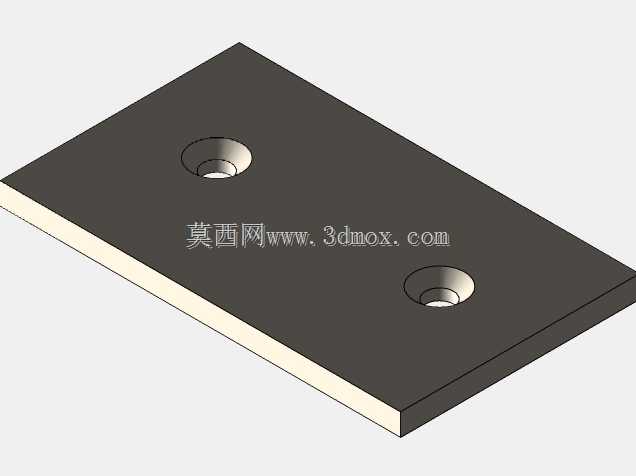

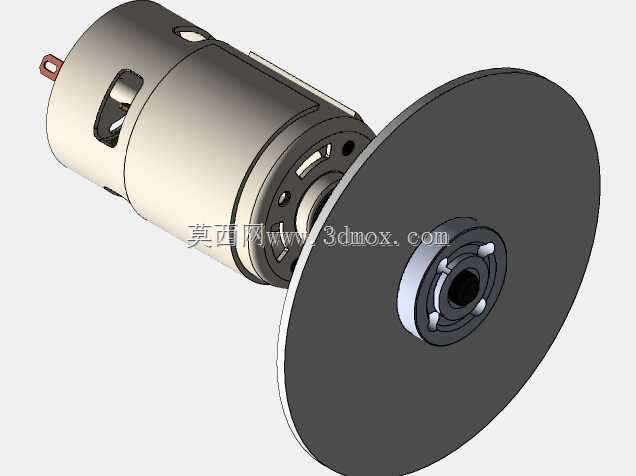

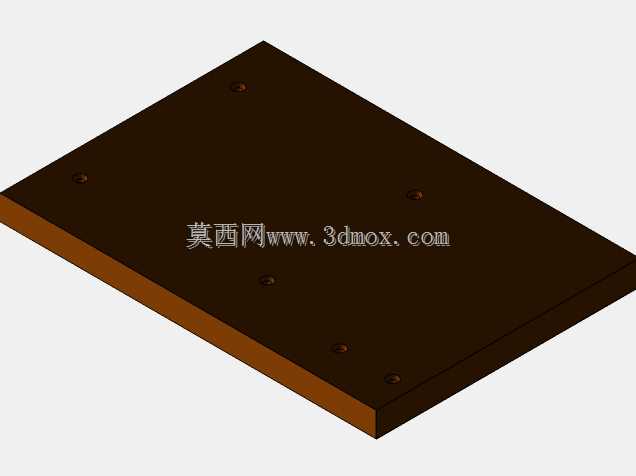

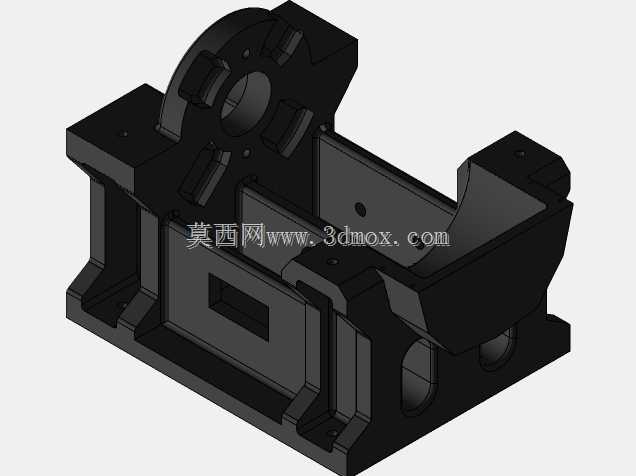

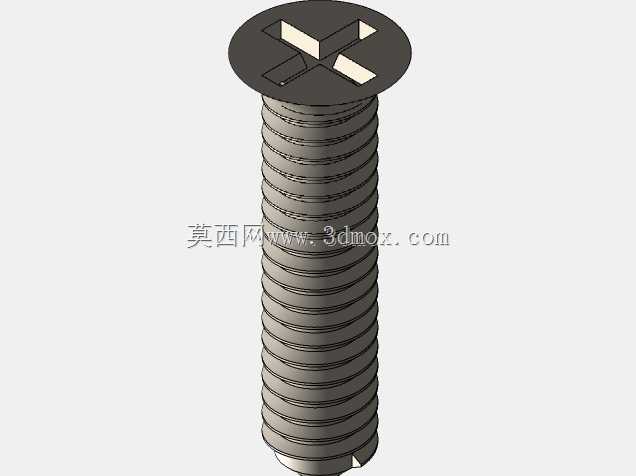

　　护罩开口角度严格控制在作业所需的最小范围，兼顾操作可达性与安全防护要求。设备的支撑结构分为两层，下部是厚重的铸铁式安装底座，底座预留了螺栓安装孔位，可通过膨胀螺栓或压紧螺栓固定在工作台面上，抵消砂轮高速旋转带来的振动，保证磨削作业时机身的稳定性；上部设置了可调节的工件托架，托架采用L型焊接支架结构，托架工作面与砂轮工作面的间隙可通过支架上的长圆孔进行调节，适配不同直径的砂轮磨损后的位置变化，托持工件时能保证操作稳定性，避免手持工件磨削时发生抖动或工件卡入砂轮与托架间隙的风险。动力单元采用封闭式壳体设计，壳体表面设置了散热筋结构，可在电机连续运行时增大散热面积，带走绕组产生的热量，避免长时间作业出现过热问题，

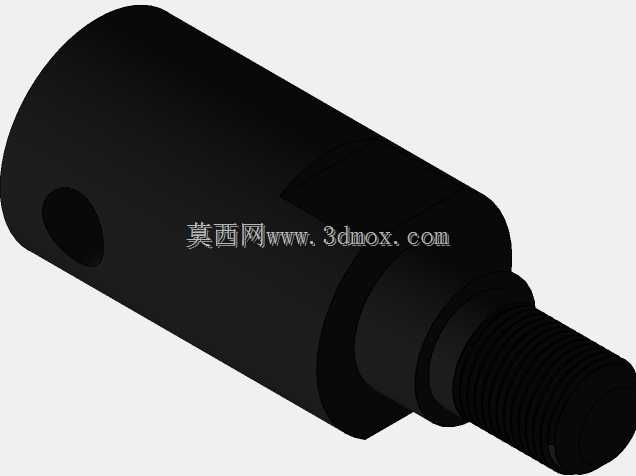

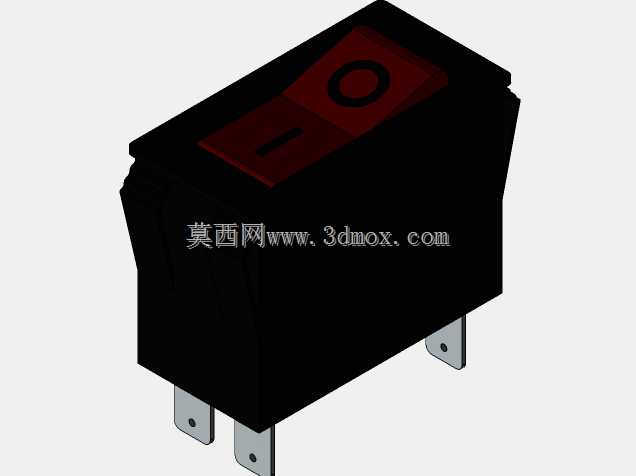

　　壳体尾部预留了接线与开关安装位，方便现场布线与启停操作。整机的安装边界充分考虑台式设备的工位适配性，底座长宽尺寸适配常规钳工工作台的安装空间，整机高度符合站立操作时的人体工学高度，操作人员无需过度弯腰或抬臂即可完成磨削作业，两侧砂轮的作业空间预留充足，更换砂轮时只需拆卸护罩侧盖即可完成操作，日常维护的拆装路径没有多余遮挡。设计过程中对旋转部件的同轴度做了重点考量，砂轮轴与动力输出端的同轴公差控制在合理范围，减少高速旋转时的径向跳动，既可以提升磨削加工的表面质量，也能降低轴承的额外磨损，延长设备的连续运行寿命。
