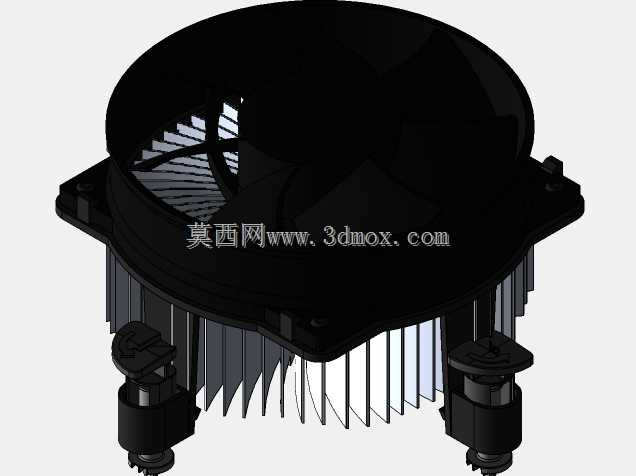

下压式CPU风冷散热器三维结构设计

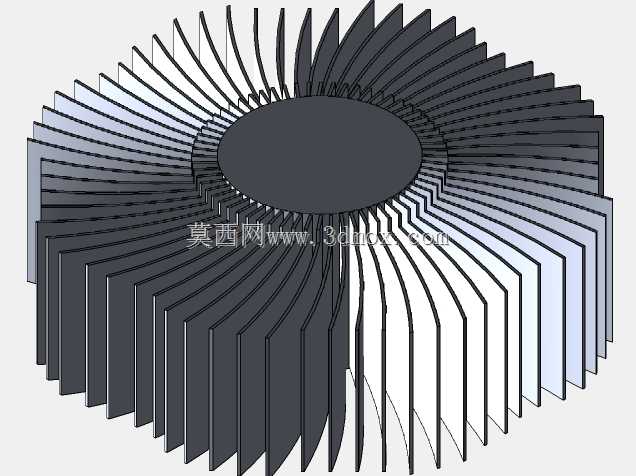

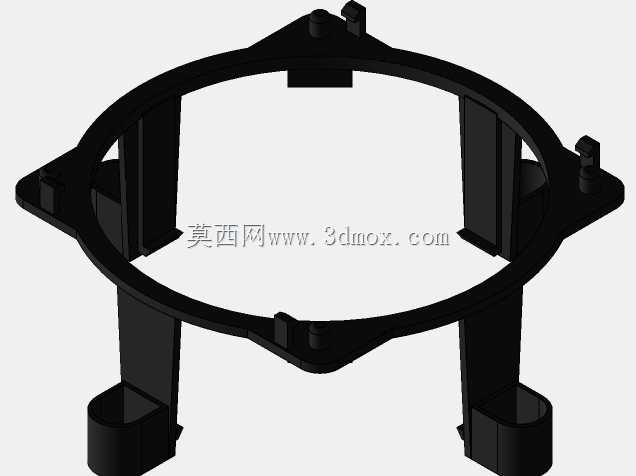

　　这款下压式风冷散热结构，主要面向紧凑型ITX机箱、薄型工控主机、嵌入式计算设备的处理器散热场景，在狭小的机箱内部空间里，可同时兼顾CPU核心与周边供电模块、内存颗粒的辅助散热，避免塔式散热器挤占内存安装位、遮挡PCIe扩展槽的常见问题。从结构设计逻辑来看，整体采用轴流风扇直吹铝挤鳍片的布局，风扇与鳍片组通过四角的卡扣结构刚性连接，避免长期运行后风扇震动产生的结构异响，同时保证气流垂直向下穿过鳍片间隙后，向四周均匀扩散，覆盖主板CPU插座周边的发热元器件。鳍片部分采用放射状排布的铝挤成型结构，鳍片厚度控制在0.4mm左右，相邻鳍片间隙保持1.2mm的均匀间距，既保证足够的换热接触面积，又不会因为间隙过窄导致风阻陡增、散热效率下降，

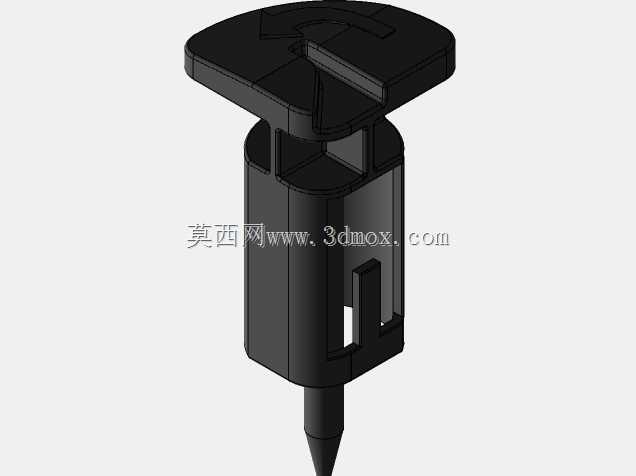

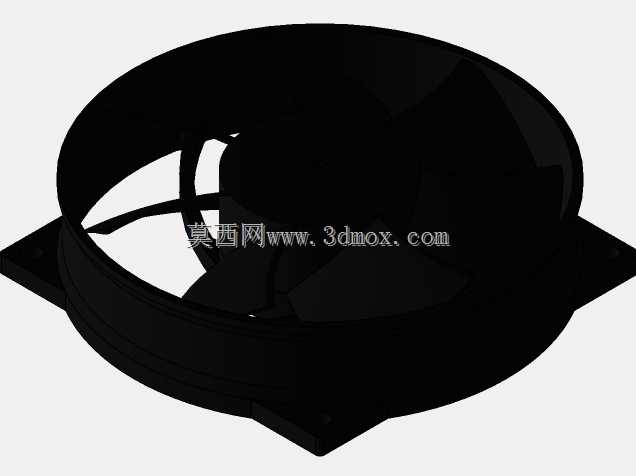

　　鳍片根部与圆形导热底座一体成型，减少接触热阻，底座底面做平面度管控，装配后与CPU顶盖的贴合间隙可控制在0.1mm以内，配合导热介质可实现高效热量传导。安装结构采用四角旋转卡扣设计，适配标准LGA115X、LGA1200等主流桌面CPU插座的安装孔位，卡扣底部带弹性缓冲胶垫，安装时旋转90度即可完成固定，无需额外背板支撑，可降低主板的承重负荷，同时避免安装时过度施压导致CPU或PCB板变形。整体外形为正方圆角结构，主体直径92mm，总高度控制在45mm以内，安装后不会超出标准ITX主板的CPU区域边界，对周边内存高度的兼容上限可达35mm，可适配绝大多数标准高度的台式机内存，不会出现内存安装干涉问题。风扇采用7叶轴流设计，

　　扇叶做动平衡校准，运行时的震动量控制在0.1mm/s以内，扇框与鳍片组的衔接处做导风圆角处理，减少进风端的气流紊流，降低运行风噪。在结构建模过程中，所有卡扣的旋转行程、弹性件的压缩量都做了运动仿真校验，确保安装操作时卡扣不会与主板周边电容、接插件产生干涉，鳍片的拔模角度符合铝挤工艺的生产要求，可直接对接开模生产环节，不需要额外做结构调整。这类下压式散热结构相比塔式结构，虽然垂直散热高度更低，但通过合理的鳍片排布与风道设计，完全可以满足65W及以下功耗处理器的散热需求，在紧凑型办公主机、迷你工控机、家用HTPC等场景下的适配性远高于传统塔式散热器，同时安装流程更简便，不需要在主板背面固定背板，适合批量装配的整机生产场景。
