方形法兰带座平面推力轴承结构设计

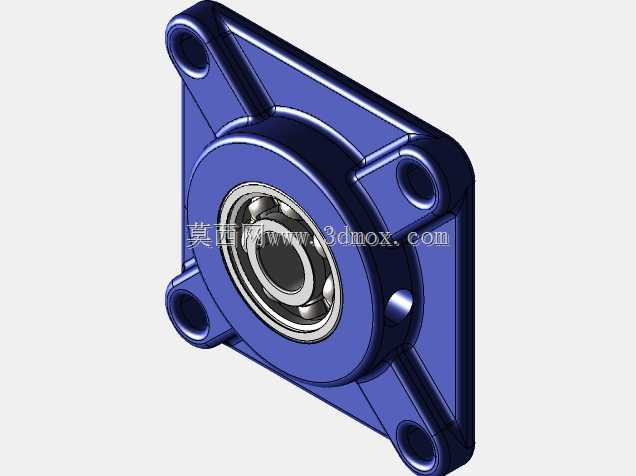

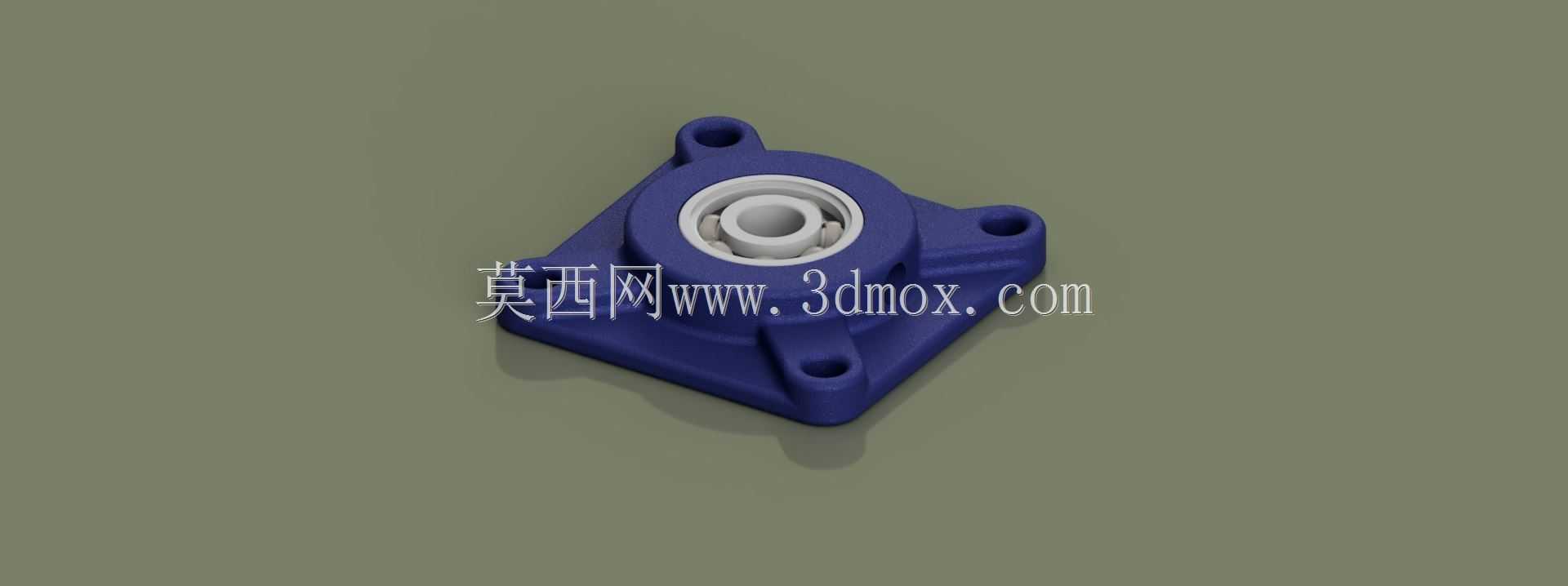

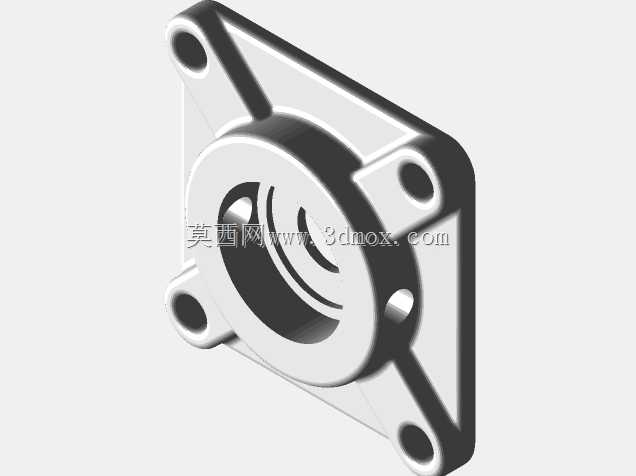

　　这款带安装法兰的平面轴承组件，核心功能是为低转速、轴向承载为主的传动节点提供稳定回转支撑，常见应用场景涵盖轻工输送线的从动辊轴端定位、小型检测仪器的回转台支撑、自动化分拣设备的摆臂铰接位，以及部分低载荷气动执行元件的输出端导向。从结构设计逻辑来看，主体采用方形法兰基座搭配内嵌平面推力轴承的组合形式，四个角位预留的通孔为安装固定位，这种方形安装面的设计相比圆形法兰，在型材机架、薄板安装面上的定位精度更高，不需要额外加工止口就能完成防转定位，适配常规的螺栓穿装固定，安装时不需要复杂的工装对位，普通内六角螺栓即可完成锁紧固定。基座部分采用工程塑料材质注塑成型，在保证结构刚性的同时降低了整体自重，

　　也能在常规工况下隔绝轴承与安装金属面的直接接触，减少电化学腐蚀的风险，内嵌的轴承组件为标准平面推力滚针结构，滚道与保持架的配合间隙控制在合理范围，既保证回转过程无卡滞，也能控制轴向窜动量在设备允许的公差范围内。从安装边界来看，方形基座的四个安装孔呈对称分布，孔位间距适配常规工业铝型材的槽距标准，也能直接固定在厚度2mm以上的冷轧钢板安装面上，轴承内孔为标准光孔设计，适配常规公差的光轴穿装，轴端不需要额外加工定位台阶，依靠轴承内圈的端面限位即可完成轴向定位。实际选型使用时需要注意，这款轴承主要承受轴向载荷，径向承载能力较弱，不适合存在较大径向偏载的传动节点，安装时需要保证安装面的平面度公差，避免法兰基座锁紧后出现形变，

　　导致轴承内圈偏磨，缩短使用寿命。建模过程中对安装孔的倒角、轴承座的拔模角度都做了符合注塑工艺的处理，基座内壁与轴承外圈的配合采用过渡配合公差，保证轴承压装后不会出现松脱，同时也方便后期维护时的轴承更换，法兰基座的边角做了圆弧过渡处理，避免安装过程中锐边划伤操作人员，整体结构没有冗余设计，所有尺寸都围绕实际安装与使用需求设定，没有多余的装饰性结构，完全服务于功能实现。
