三杯式户外风速检测传感装置结构

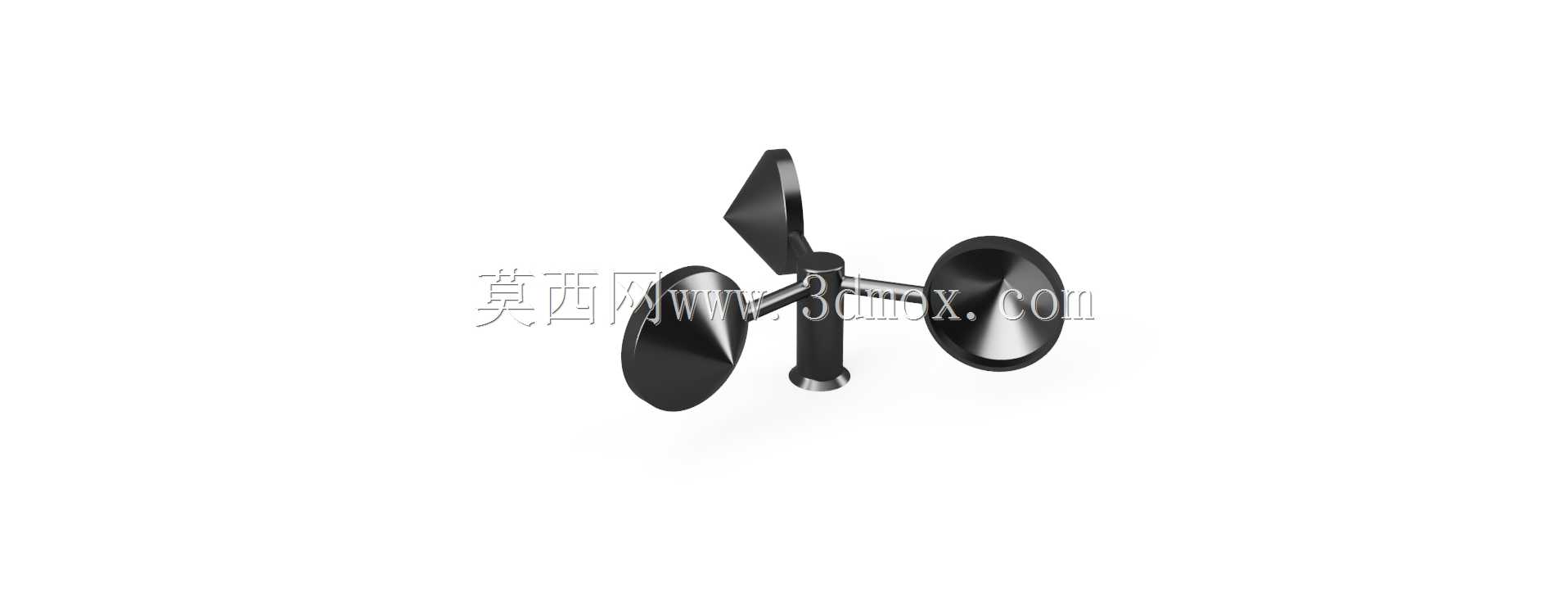

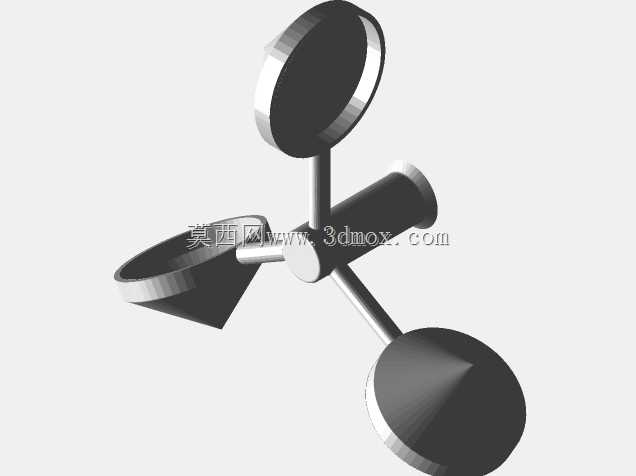

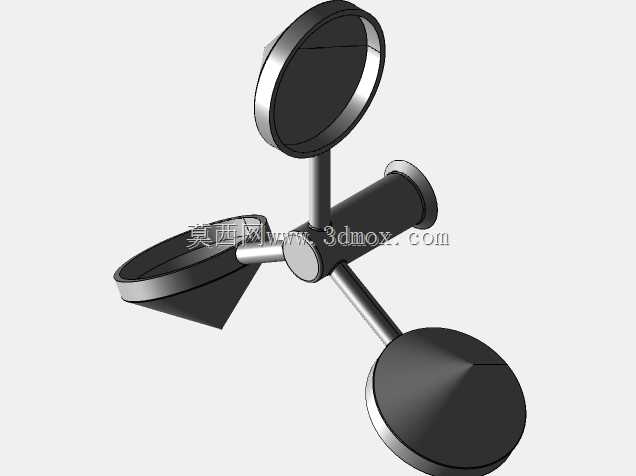

　　这款三杯式风速传感结构，是户外气象监测、场站环境感知、工程设备风控系统里的核心前端采集部件，日常在光伏电站风况监测、塔机高空风速预警、农田小气候观测站、智慧路灯环境感知模块、港口起重设备风速联锁保护场景中都有广泛应用，核心作用是将实时流动的空气流速转化为可被采集系统识别的信号，为后续的风控预警、数据统计、设备联锁动作提供基础数据源。从结构设计逻辑来看，采用三个互成120度夹角的抛物面锥形风杯作为风动感应部件，这种布局的核心考量是消除风向变化带来的测量误差，无论风从哪个水平方向吹来，三个风杯受到的风压差都会产生稳定的转动力矩，不会因为风向偏转出现力矩死区，相比单杯、双杯结构，启动风速阈值更低，低速风场下的测量线性度更优。

　　风杯与中心转轴的连接采用悬臂式支杆结构，支杆做了等强度设计，靠近转轴端截面更大，向风杯端逐步收窄，既保证了风场作用下的结构刚度，避免高速转动时支杆产生挠性形变影响转动同心度，又尽可能降低了支杆自身的风阻，减少对来流的扰动，保证风杯接收到的风速更接近真实环境值。中心回转部分采用低摩擦系数的转动副设计，转轴与基座之间设置了耐磨衬套，配合微小的轴向预紧间隙，既可以降低转动阻尼，让微风环境下也能顺利启动，又能抑制高速转动时的转轴窜动，延长部件的户外使用寿命。基座部分做了等直径圆柱设计，底部预留了标准安装法兰界面，安装边界上，基座外径适配常规气象支架的安装卡箍尺寸，底部安装孔位匹配通用户外传感设备的安装间距，

　　不需要额外定制转接件就可以直接固定在气象站支架、塔机顶部平台、路灯杆顶端等安装位上，安装时需要保证风杯组件的回转平面处于水平状态，避免倾斜带来的重力分力影响转动灵敏度。整体外露部件都做了圆弧过渡处理，没有尖锐棱角，既可以降低风阻带来的紊流影响，也能减少户外使用时的积尘、积水挂附，避免异物卡滞转动部件。风杯的抛物面曲面做了等壁厚设计，转动时的动平衡精度控制在较高等级，高速转动时不会产生明显的离心振动，保证长期运行的结构稳定性，不会因为振动导致连接部件松动、测量数据漂移。在实际选型适配时，这款结构可以直接搭配脉冲信号采集模块或者霍尔感应元件，将转轴的转速转化为对应风速值，不需要额外做复杂的结构改制，就能适配不同的采集系统需求，

　　对于结构设计从业者来说，这个模型可以直接作为气象类传感设备设计的参考结构，也可以在做户外设备风控系统设计时直接调用，省去从零开始绘制风杯曲面、校核转动结构的时间，同时结构上预留的安装接口、转动间隙设计都符合户外工程应用的实际要求，不需要做大幅修改就能适配多数常规风速检测场景的安装需求。
