280W晶硅太阳能光伏面板结构设计

　　这款280W功率等级的光伏面板，是分布式光伏发电系统里的核心光电转换部件，日常在工商业厂房屋顶电站、户用离网供电系统、光伏路灯配套供电单元、野外监测设备独立供电场景中都有大量应用，核心作用是通过光生伏特效应将太阳光辐射能直接转换为直流电能，为后端储能单元、用电负载提供稳定的电力输入。

　　从结构设计逻辑来看，整个面板采用层压封装式结构，最外层是低铁超白钢化玻璃盖板，表面做了减反射绒面处理，既能保证高透光率让晶硅电池片充分接收光照，又能抵御户外风沙冲击、冰雹撞击、紫外线长期老化的侵蚀，钢化玻璃的透光率控制在91%以上，铁含量低于0.02%，减少光线吸收损耗。中间层是EVA胶膜，通过真空层压工艺将电池片、玻璃、背板紧密粘合为一体，胶膜的交联度控制在合理区间，既保证粘接强度，又避免长期户外使用出现脱层、黄变问题。电池片采用多晶硅整片排列设计，单片电池的栅线做了优化布局，减少遮光面积的同时降低串联电阻，提升载流子收集效率，电池片之间通过镀锡互联条焊接，汇流条将串联后的电池组电流引出至背部接线盒。背部采用耐候性TPT背板，具备优秀的绝缘性能、水汽阻隔能力与抗老化性能，可在-40℃到85℃的环境温度区间长期稳定工作，有效保护内部电池片不受水汽侵蚀。

　　边框采用阳极氧化铝合金材质，截面为带安装卡槽的空腔结构，既提升整体结构刚度，抵御风压、雪载带来的形变，又预留了标准安装孔位，适配常见的光伏支架压块固定、螺栓固定两种安装方式。边框的安装孔位间距符合行业通用安装规范，可直接适配市面上绝大多数民用、工商业光伏支架的安装尺寸，无需额外定制转接件。背部接线盒采用IP67防护等级设计，内置旁路二极管，当局部电池片被遮挡出现热斑效应时，二极管自动导通，将被遮挡的电池串旁路，避免局部过热损坏整个组件，接线盒的线缆接口采用标准MC4接头，可实现快速插拔连接，适配行业通用的光伏线缆，减少现场接线的工作量。

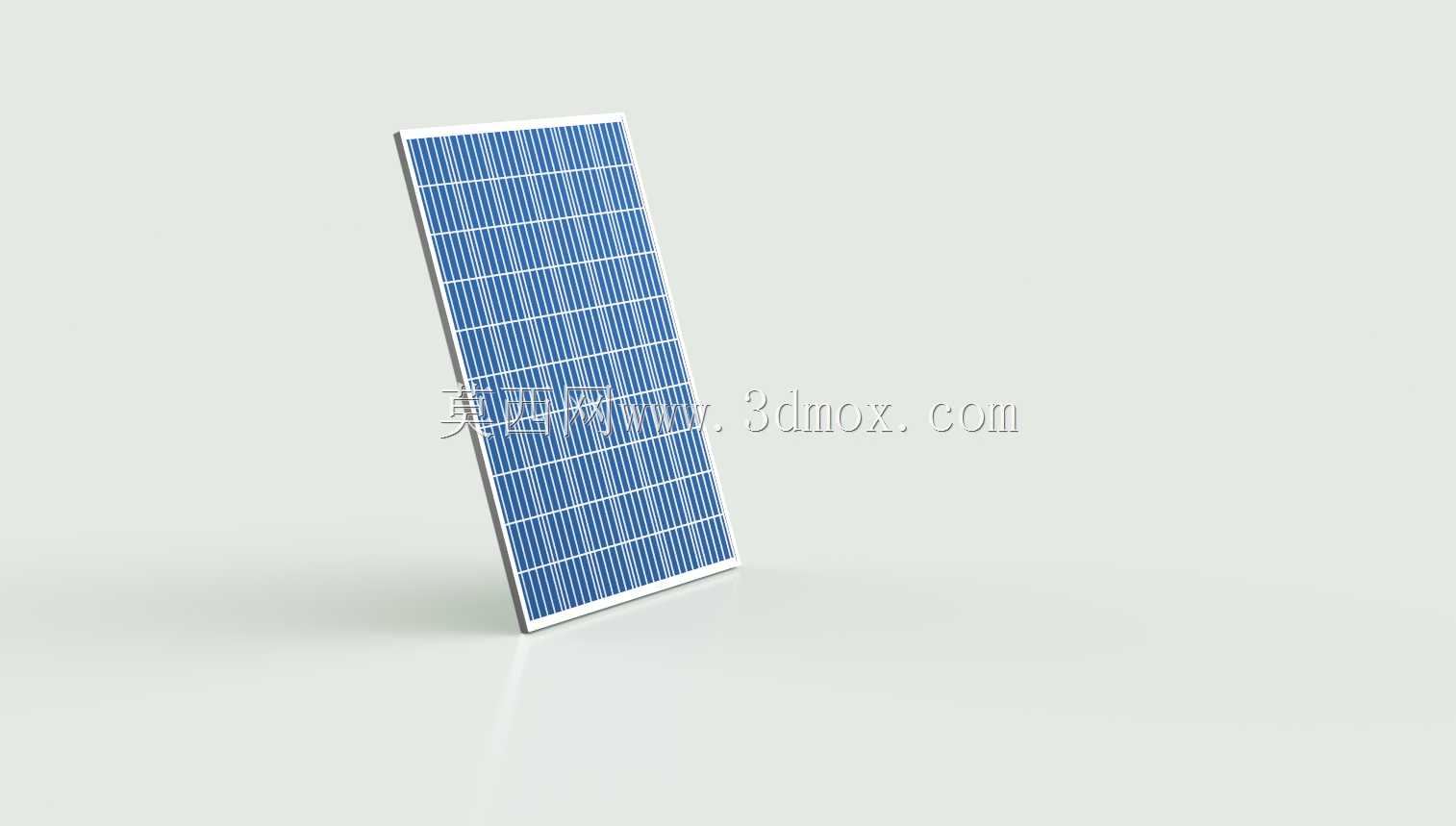

　　建模过程中严格还原了各层结构的装配关系，铝合金边框的倒角、安装孔的沉头结构、接线盒的出线方向、电池片的栅线排布都做了精准复刻，模型的整体外形尺寸与同功率等级量产产品保持一致，安装边界条件完全匹配实际施工要求，可直接用于光伏电站排布仿真、支架结构受力校核、安装工艺模拟等场景，结构设计人员可基于该模型快速调整电池片排布、边框截面参数，快速衍生不同功率等级的同系列光伏面板设计方案，也可用于新能源相关教学演示、产品展示场景的三维素材使用。
