间歇传动用日内瓦驱动机构结构设计

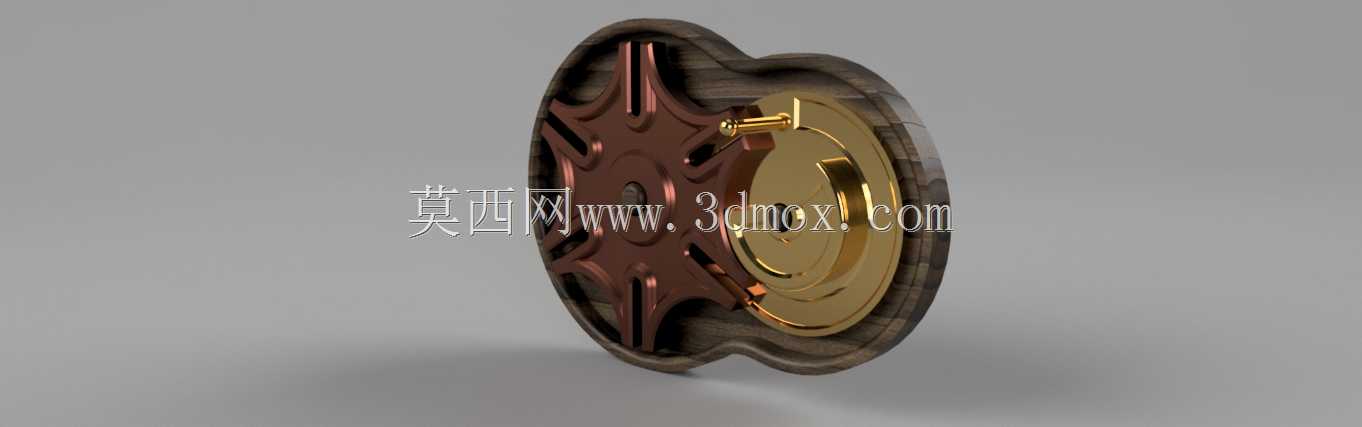

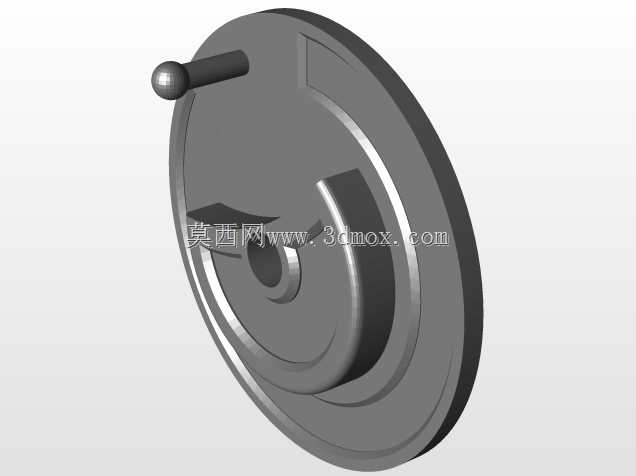

　　日内瓦驱动机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，这套模型还原了外啮合槽轮的典型传动形态，主动拨盘带圆柱销，从动槽轮开有对应径向槽，搭配锁止弧实现间歇停动的精准定位。在轻工包装、自动机床进给、电影放映机输片、多工位转台这类需要周期性间歇转位的设备里，这类结构的应用占比很高，相比棘轮传动，它的传动平稳性更好，停位时无需额外定位销就能靠锁止弧锁止，结构紧凑度优势明显，适合中低速、工位固定的间歇转位工况。

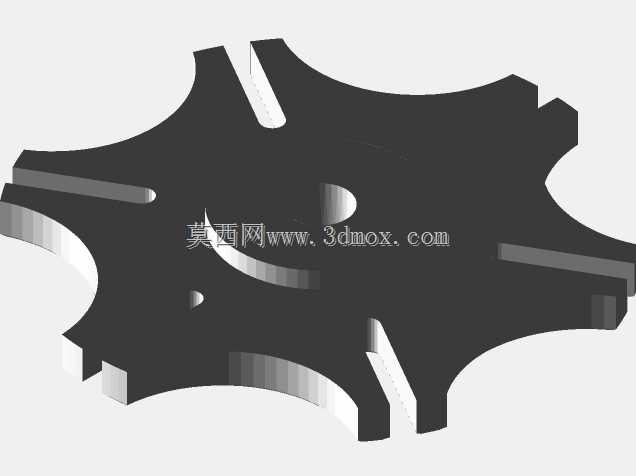

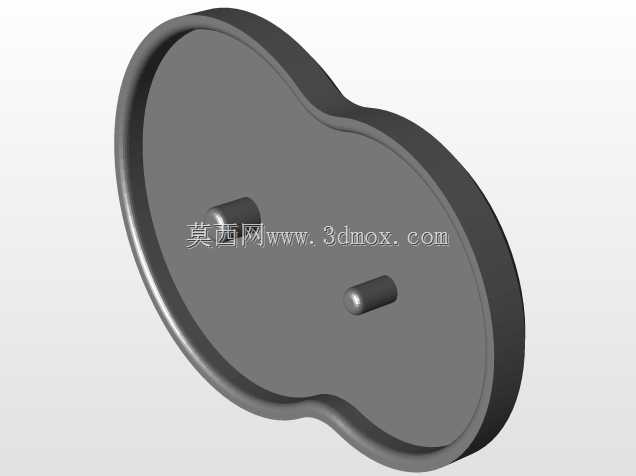

　　从设计逻辑来看，这套结构的核心参数匹配围绕槽数、拨盘销数、运动系数展开，模型里采用的是四槽外槽轮搭配单拨销的经典配置，运动系数为0.25，也就是拨盘转一周，槽轮完成一次90度转位，停动时间占比四分之三，刚好适配多数单工位作业的转台需求，比如自动化装配线上的零件上料转位、检测设备的工位切换，停驻阶段留给作业机构足够的操作时间，转位过程快速平稳，不会出现过大的冲击载荷。外形上这套机构做了集成式安装基座，基座轮廓做了异形适配，将拨盘、槽轮的支撑轴承座整合在同一块安装板上，安装边界控制紧凑，不需要额外搭建支撑框架，直接通过基座上的安装孔就能固定在设备台面上，轴向尺寸控制在薄型区间，适合安装空间受限的桌面级自动化设备、小型仪器内部。

　　实际选型应用时要注意，这类外啮合槽轮机构的槽轮转角是固定值，由槽数决定，无法实现无级调角，所以设计前期就要确认工位数量与转位角度的匹配度，四槽对应90度转位、六槽对应60度转位，不能在装配后随意调整转角。另外拨盘上的圆柱销与槽轮径向槽的配合间隙要控制在合理范围，间隙过大会导致转位到位时存在冲击回差，间隙过小则会出现卡滞，装配时要保证拨盘与槽轮的轴线平行度，否则会加剧接触面磨损，缩短使用寿命。锁止弧的配合面要做光滑处理，停位时锁止弧完全贴合，避免槽轮在外力作用下出现窜动，影响工位定位精度。这套模型的结构细节还原了拨盘与槽轮的配合间隙、锁止弧的贴合形态，还有安装基座的固定孔位，做结构设计参考时可以直接提取安装尺寸，适配自身设备的安装空间，不需要重新校核核心传动的干涉问题，能大幅缩短间歇传动模块的设计周期。
