双耳铰接式连接吊耳结构设计

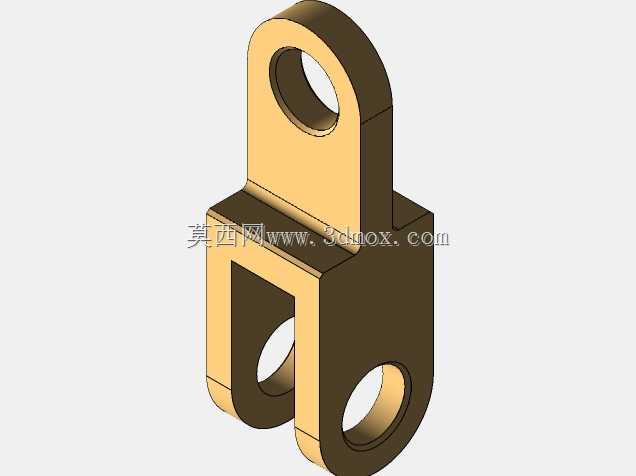

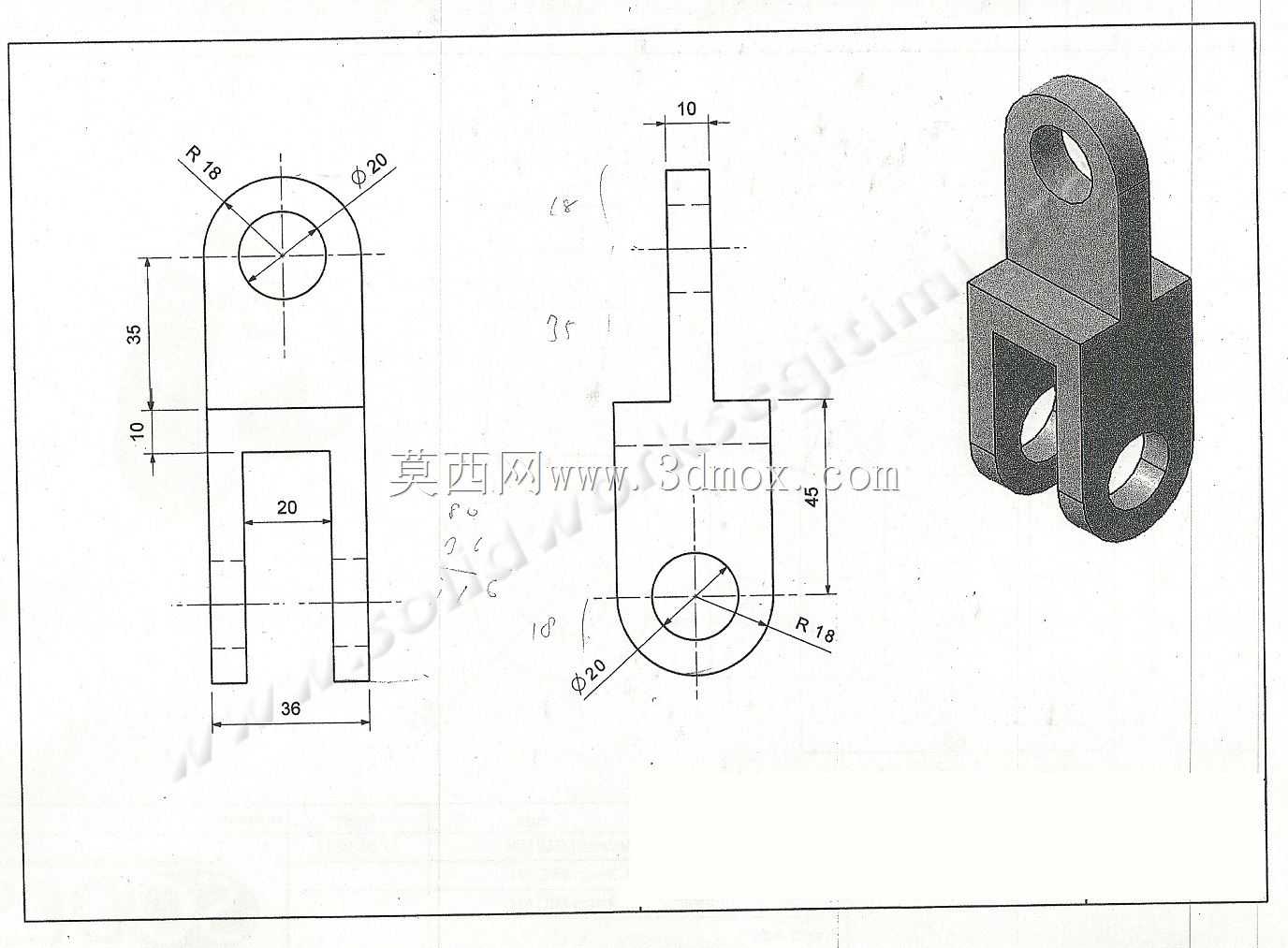

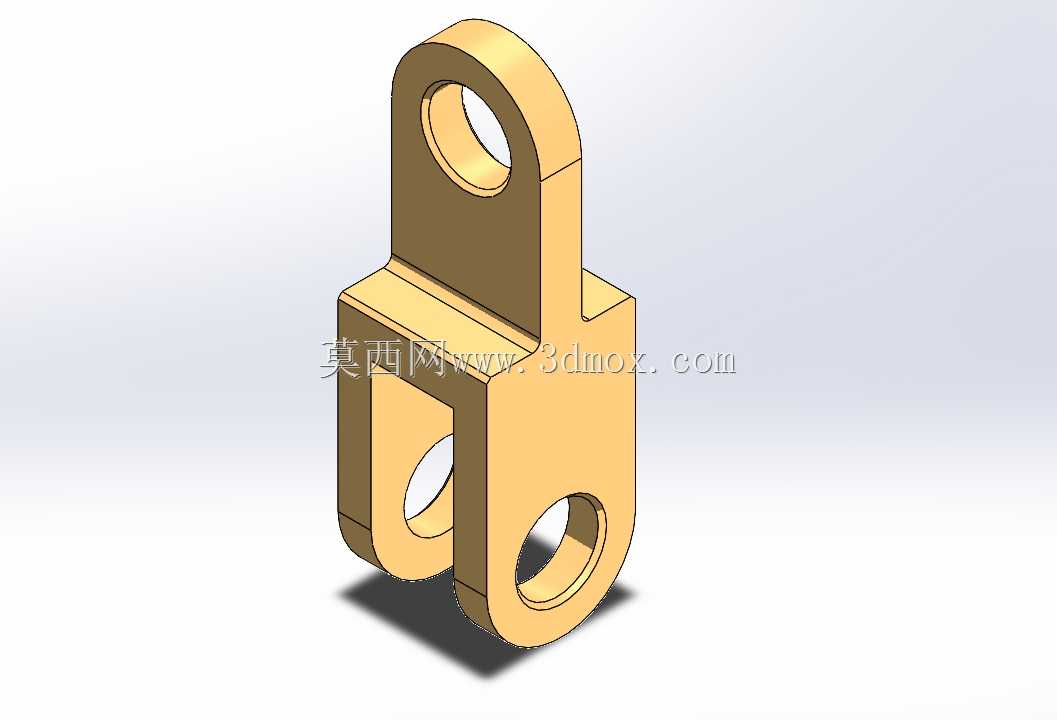

　　该铰接吊耳构件多用于需要实现相对转动的机械连接场景，常见于工程机械的拉杆连接、输送设备的张紧机构铰接、工装夹具的活动连接端，也可作为小型吊装作业的辅助连接节点，核心作用是通过销轴穿接实现两个构件间的铰接传动，同时传递沿构件轴向的拉压载荷，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，构件采用单耳片在上、双耳叉在下的布局，上端单耳片开设同轴通孔，用于与外部单耳构件通过销轴铰接，下端双耳片对称分布，两耳片间距预留足够的安装间隙，可容纳外部连接端的单耳片插入，双耳片上的通孔与上端单耳孔保持平行同轴度，保证销轴穿装后转动顺畅无卡滞。整体外形采用铣削加工适配的结构，所有棱边做了合理的圆角过渡，既减少加工时的应力集中，

　　也避免安装过程中锐边划伤操作人员。安装边界方面，上端单耳片的厚度、孔径尺寸需匹配对应销轴的直径与连接端的耳片间隙，下端双耳片的开档宽度、同轴孔的位置度公差是设计核心，开档尺寸需略大于外部连接耳片的厚度，预留0.2-0.5mm的装配间隙，保证铰接转动时无侧向卡阻，孔位的同轴度公差需控制在0.05mm以内，避免销轴穿装后出现别劲现象，加速销轴与孔壁的磨损。功能特性上，该构件整体采用等强度设计思路，上端单耳片的截面宽度、下端双耳片的总受力截面经过载荷校核，在额定拉压载荷下不会出现塑性变形，孔壁位置可根据实际使用需求加装衬套，提升铰接部位的耐磨性能，延长构件的整体使用寿命。设计过程中需重点关注耳片根部的过渡圆角，该位置是应力集中高发区，

　　圆角半径过小会在受拉时产生过大的应力集中系数，长期交变载荷下容易出现疲劳断裂，因此根部圆角需根据材料的许用应力值做匹配设计，同时保证加工时圆角处的表面粗糙度达到要求，减少疲劳裂纹的萌生概率。实际选型应用时，需根据传递的最大载荷计算耳片的截面厚度与孔径大小，同时确认铰接转动的角度范围，避免构件转动时与周边零部件产生运动干涉，安装时需保证销轴的轴向固定可靠，可采用开口销或者轴端挡圈防止销轴工作过程中脱出，保障连接结构的运行稳定性。
