室内中柱式旋转钢制楼梯结构设计

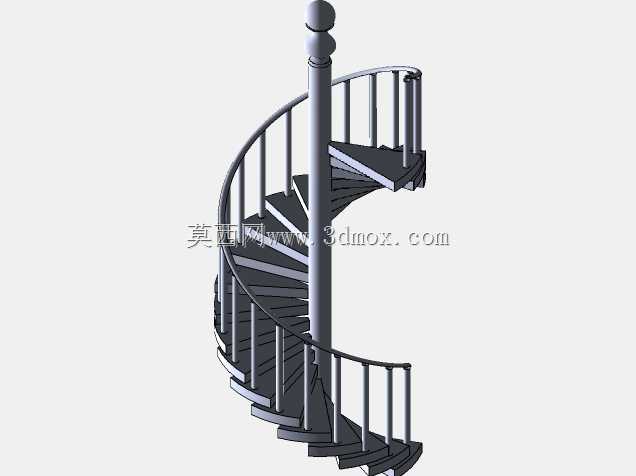

　　这类中柱式旋转楼梯常应用于loft夹层、小型复式住宅、窄小空间的竖向交通场景，相比直跑楼梯能节省至少六成的平面占用空间，在层高3米以内的室内场景适配性极强。整套结构以中心承重柱为核心受力载体，所有踏步均围绕中心柱呈螺旋状排布，外侧搭配连续弧形扶手与竖向栏杆，既满足通行的安全防护要求，也能通过通透的栏杆设计减少小空间的视觉压抑感。从结构设计逻辑来看，中心柱采用整根圆钢制件，底部与地面预埋钢板通过螺栓刚性连接，顶部与上层楼板的预留连接件锁固，承担整梯的全部竖向荷载与侧向扭力，每块踏步的内端直接焊接固定在中心柱外壁，踏步外端通过弧形边梁串联，抵消踏步受载时的外翻力矩，避免长期使用出现踏步松动变形。踏步采用扇形钢板裁切成型，

　　踏面宽度从内端向外端逐步递增，内端预留与中心柱贴合的圆弧切口，保证焊接时的贴合面积足够，外端统一预留扶手栏杆的安装孔位，栏杆采用等直径圆钢，上下端分别与扶手、踏步焊接固定，扶手采用整根弯圆成型的钢管，顺着螺旋走向平滑过渡，没有突兀的折角，保证握持时的顺畅感。安装边界方面，这类旋转楼梯的平面投影为标准圆形，直径通常控制在1.2米到1.6米区间，中心柱的安装定位需要提前核对上下层楼板的预留洞口中心偏差，偏差值不能超过5毫米，否则会导致整梯螺旋轨迹偏移，出现踏步与洞口边缘剐蹭的问题。踏步的竖向步距统一控制在180毫米到200毫米之间，符合人体工程学的抬脚高度，避免通行时出现踩空或者抬腿费力的情况，最顶部的踏步需要与上层楼板地面齐平，

　　衔接处做收边处理，消除通行的高差障碍。实际建模过程中，需要先确定中心柱的定位轴线与总高度，再根据层高计算踏步总数量，逐块绘制扇形踏步的截面轮廓，通过螺旋阵列命令生成所有踏步结构，之后单独绘制弧形扶手的扫掠路径，保证扶手的螺旋升角与踏步升角完全匹配，栏杆的排布需要对应每块踏步的外端中点，保证间距均匀，符合防护栏杆的间距要求，所有焊接位置都预留出焊角尺寸的建模余量，方便后续出工程图时标注焊接工艺要求。这类结构在实际生产时，所有钢制部件都需要做除锈后静电喷塑处理，提升防锈能力与表面质感，适配不同的室内装修风格，相比混凝土旋转楼梯，自重更轻，安装速度更快，不需要现场支模浇筑，适合后期加装的竖向交通改造场景。
