剪叉式小型举升作业支撑结构

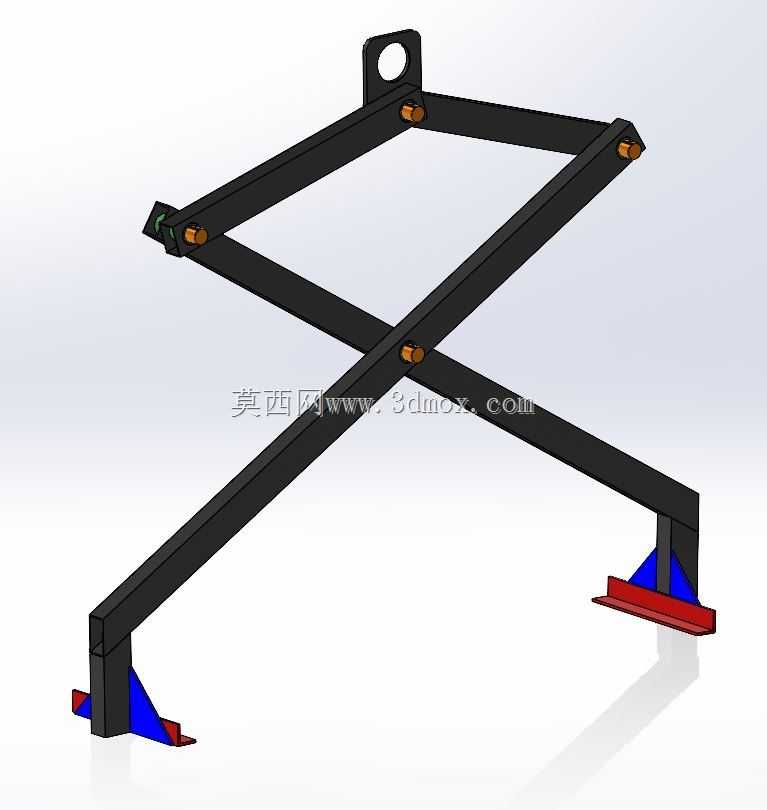

　　在小型设备检修、轻型物料工位转运、低空作业支撑这类场景里，剪叉结构的举升装置一直是兼顾空间利用率与支撑稳定性的优选方案，这套剪式举升结构的设计，完全围绕窄空间作业的实际需求展开，没有冗余的装饰性结构，每一处杆件的连接、支撑脚的布局都服务于实际作业的载荷与边界要求。从实际应用场景来看，这类结构常被集成在小型维修工位、轻型物料周转台、车载应急支撑装置中，区别于大吨位的固定式升降平台，这套剪叉结构收拢后整体厚度控制在极小范围内，交叉布置的两根主承力杆件采用等截面矩形型材设计，交叉点设置铰接销轴，保证举升过程中两侧杆件同步转动，不会出现偏载卡滞的问题。

　　结构顶端设置的带孔吊耳，并非用于大吨位起吊，而是用于收拢状态下的结构固定、或是外接辅助牵拉定位，避免转运过程中剪叉臂意外展开；两端的支撑脚采用加宽的接触底板，搭配三角加强筋与主臂端部焊接固定，底板与支撑面接触时，能将主臂传递的集中载荷分散到更大的接触面积上，即使在普通水泥地面、车间环氧地坪上作业，也不会因为局部压强过大造成地面压痕或是支撑脚下陷。设计思路上完全摒弃了多余的液压、电动驱动模块的预设接口，保留了纯机械剪叉的核心铰接结构，使用者可以根据实际载荷需求，在交叉铰接点或是臂端加装驱动单元，不管是采用螺旋丝杠驱动、还是小型液压油缸驱动，都能直接匹配这套剪叉臂的铰接点位，不需要额外修改主臂的开孔位置。

　　从安装边界来看，这套结构完全展开时，两个支撑脚的横向跨距经过载荷校核，在额定承载范围内，整体重心始终落在四个支撑脚围成的支撑面内部，不会出现侧翻风险；收拢状态下，整体外轮廓没有突出的尖锐部件，所有铰接点的销轴端部都做了沉头处理，不会在转运过程中剐蹭周边设备或是操作人员。主臂上的铰接铜套位置预留了润滑脂注油通道，长期往复转动过程中，可以定期加注润滑脂降低铰接副的磨损，延长结构的整体使用寿命，支撑脚的底板表面做了防滑压纹处理，接触光滑地面时能提供足够的静摩擦力，避免举升过程中支撑脚向外滑移造成失稳。

　　不同于大型剪叉升降平台的多组臂层设计，这套单剪叉层的结构更适配1米以内举升高度的轻型作业场景，整体自重控制在合理范围内，单人即可完成搬运与位置调整，不需要额外的吊装设备辅助就位。在结构校核层面，主臂的型材壁厚选择完全匹配轻型载荷的抗弯要求，交叉铰接点的销轴采用调质处理的合金钢材质，能承受反复举升过程中的剪切应力，臂端与支撑脚的焊接位置采用满焊工艺，焊后做应力释放处理，避免长期承载后焊缝出现开裂问题。实际使用中，这套结构可以单独作为支撑单元使用，也可以多组并联搭配台面使用，适配不同尺寸的工件举升需求，不管是车间内的小型设备部件拆装支撑，还是仓储环节的轻型货位高度调整，都能通过这套剪叉结构实现稳定的高度调整与位置支撑，不需要复杂的安装基础，放置在平整硬质地面上即可投入使用。
