手动齿条式小型台式压力装配设备

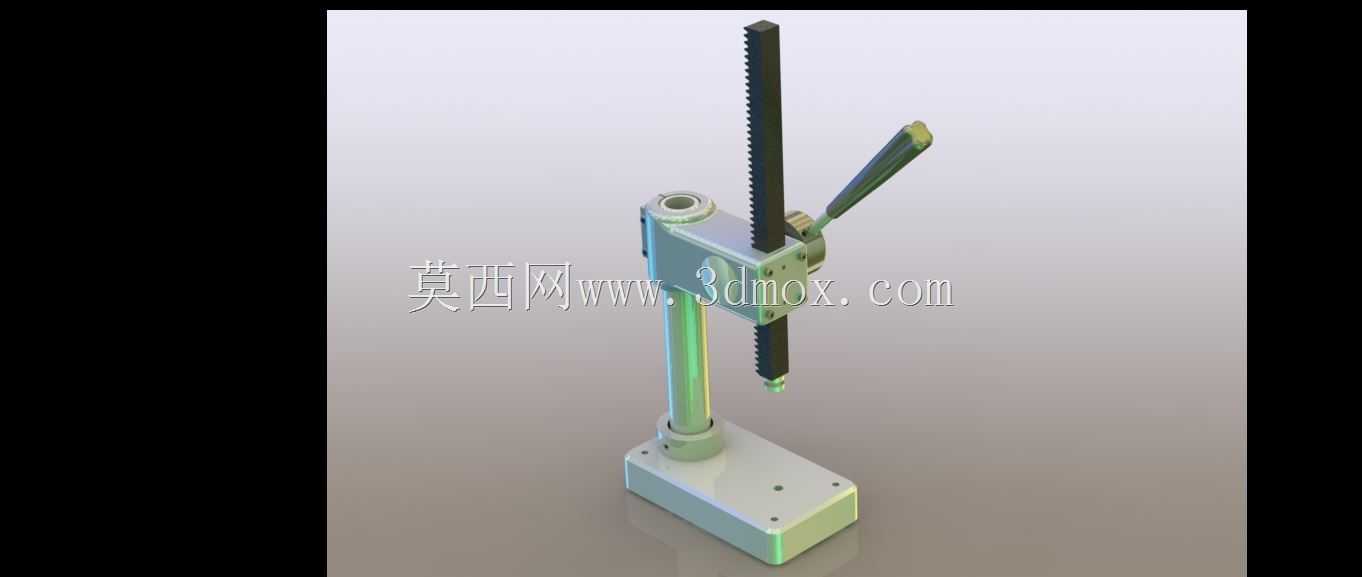

　　这款手动齿条式压装设备，主要面向小批量零部件压装、小件过盈装配、简易冲压工序场景，常见于五金加工维修工位、电子元器件装配线旁、小型机加工车间的零散工序工位，不需要外接动力源，靠人力操作即可完成压合作业，适合压装力需求不大、作业频次不高的生产或维修场景。设备整体采用立式台式布局，底部为方形铸铁安装基座，基座上预留四个沉头安装孔，可直接通过螺栓固定在工作台面，避免作业过程中设备偏移，基座上方垂直固定圆柱形导向立柱，作为整个压装机构的支撑基准，立柱与基座采用过盈配合加定位销锁止，保证立柱的垂直度公差控制在0.02mm以内，避免压头下行过程中出现偏载。压装执行部分采用齿轮齿条传动结构，齿条垂直布置在导向滑座内，

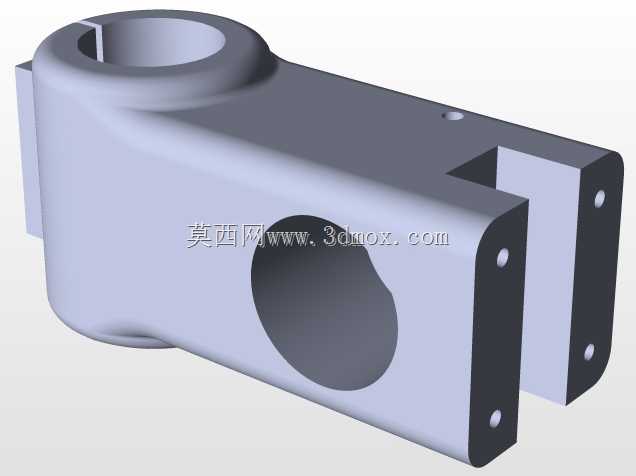

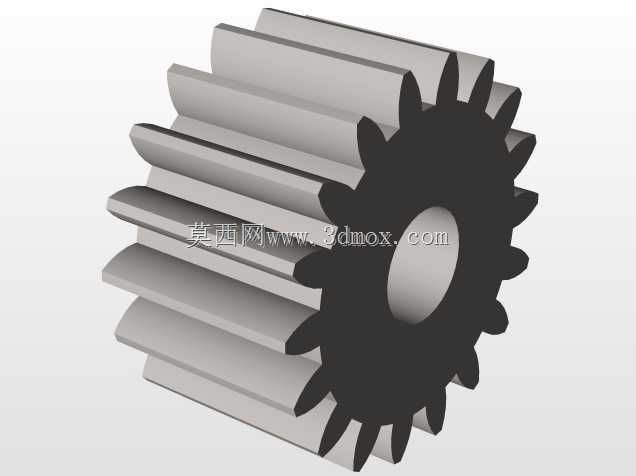

　　滑座通过直线轴承与导向立柱配合，可沿立柱上下调整初始位置，适配不同高度的工件压装需求；操作手柄与齿轮轴直连，扳动手柄时齿轮带动齿条垂直下行，齿条下端安装标准压头连接座，可根据作业需求更换平压头、定位压头、仿形压头等不同工装头，齿条上行靠手柄复位即可带动回程，部分结构内置复位弹簧辅助抬升，降低操作劳动强度。设计过程中优先考虑操作的便捷性与结构可靠性，齿条采用45号钢调质处理，齿面高频淬火提升耐磨性，齿轮与齿条的啮合间隙控制在0.1mm以内，避免压装过程中出现窜动；手柄长度经过力臂核算，在常规成年人手动力输入下，压头端可输出足够的压装力，满足小型轴承压入、销钉装配、薄件冲裁、线束端子压接等常见工序需求。设备的整体安装边界紧凑，

　　基座占地面积不足0.1平方米，总高度控制在半米左右，不需要占用大量工位空间，移动搬运也较为方便；滑座与立柱之间设置锁紧手柄，调整好滑座初始高度后可直接锁死，保证同批次工件压装时的行程一致性，压装行程可通过齿条上端的限位块进行调节，避免过度压装损坏工件。从结构细节来看，所有传动配合面都设计有润滑注油孔，日常维护只需要定期加注润滑脂即可保证传动顺畅，没有复杂的液压、气动元件，不存在管路泄漏、动力故障等问题，故障率极低，适合对设备可靠性要求高、缺乏专业维护人员的小型加工场景使用。
