手持式农业土壤成分检测扫描仪结构

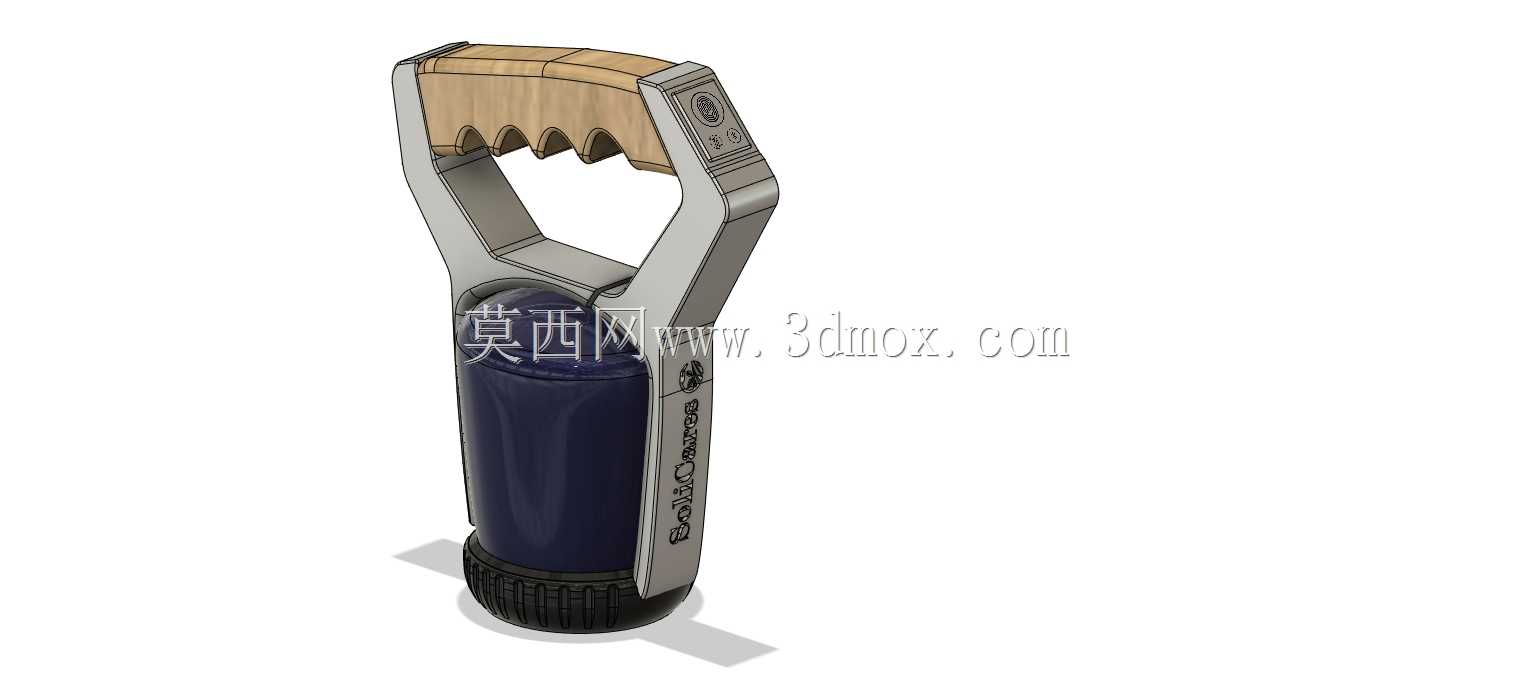

　　这款手持检测设备的结构设计，核心围绕户外田间作业的实际使用需求展开，整体采用立式握持构型，上部设置符合人体工学的指槽式握把，握把表面做贴合四指弯曲弧度的内凹造型，作业时单手握持即可完成全部操作，无需额外辅助支撑，适配长时间垄间行走检测的使用场景。设备主体分为上下两个功能区段，上部握持框架采用高强度工程塑料内嵌金属加强筋的结构，既控制整体重量，又能抵御田间作业时的磕碰、跌落冲击，框架两侧预留的标识区域可直接丝印操作指引与参数标识，无需额外粘贴铭牌，避免户外长期使用后标识脱落。下部检测腔体为密封式圆柱结构，腔体底部设置可更换的检测探头接触端，接触端外圈做防滑滚花处理，田间沾附泥土时也可徒手拧开更换检测模组，无需借助额外工具。

　　从结构边界来看，设备整体外径控制在80mm以内，总长度不超过280mm，可直接放入常规工具腰包携带，不会与田间的作物枝叶、灌溉管线发生剐蹭。握把与检测腔体的连接位置做了圆弧过渡处理，没有突出的棱角结构，作业时即使手臂晃动碰到作物秸秆也不会勾挂植株。设备内部的传感检测模组固定在腔体中部的减震安装座上，安装座与外壳之间预留2mm的缓冲间隙，可抵消田间行走时的振动冲击，避免检测元件出现偏移影响检测精度。握把内部预留了电池仓与电路板安装空间，仓盖采用卡扣式密封结构，防护等级可满足户外雨天短时作业的需求，不会因雨水渗入导致电路故障。在实际农业应用场景中，这类设备可直接插入表层土壤完成养分、重金属等成分的快速检测，无需采集土样带回实验室，

　　单点位检测耗时可控制在数十秒内，大幅提升大田普查、地块肥力检测的作业效率。结构设计上特意将重心设置在握把下方位置，握持时手腕无需额外发力承托设备重量，连续完成上百个点位检测也不会产生明显的手部疲劳。检测腔体侧面设置的竖向标识条可直观显示设备插入土壤的深度，确保每次检测的采样深度保持一致，减少人为操作带来的检测误差。
