多通道USB接口微数据采集终端结构

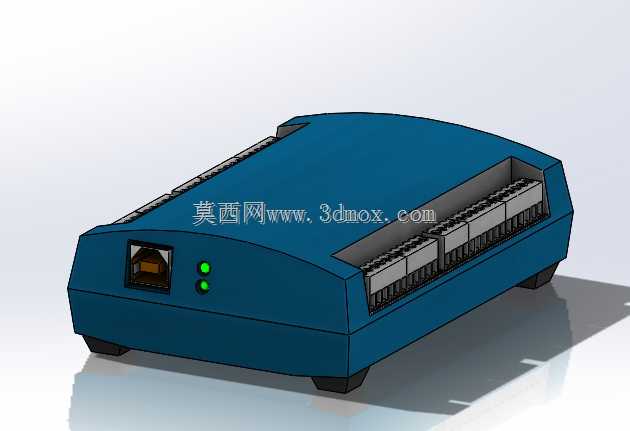

　　这款多通道数据采集终端的结构设计，首先围绕工业现场多信号接入的实际需求展开，两侧排布的螺钉式接线端子排，可直接接入多路模拟量、开关量现场信号，省去额外转接端子排的安装步骤，适配实验室测试台架、小型工业设备状态监测、教学实验平台等多场景的信号采集需求，能将现场传感器输出的电压、电流、开关状态信号通过USB接口传输至上位机，完成数据的实时采集、记录与初步分析。从设计思路上看，外壳采用上下扣合的拼接结构，上盖做了弧形过渡的曲面造型，既避免直角外壳在设备密集安装时剐蹭操作人员线缆，也能提升壳体的抗形变能力，底部预留的支撑脚结构，将壳体底面与安装面抬升一定间隙，既可以避免桌面凝露、积尘直接接触壳体底部的电路部分，也能为底部走线留出空间。

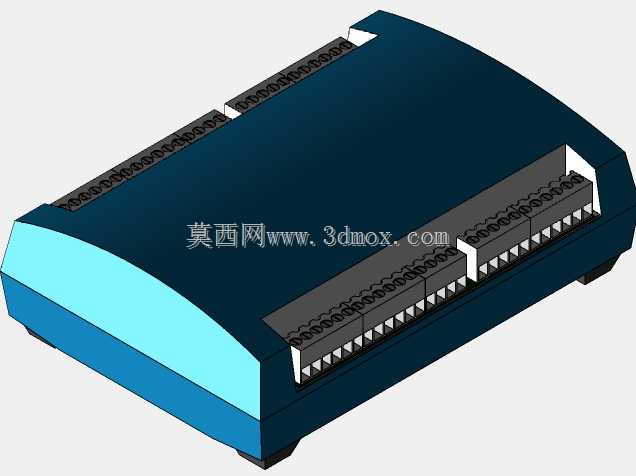

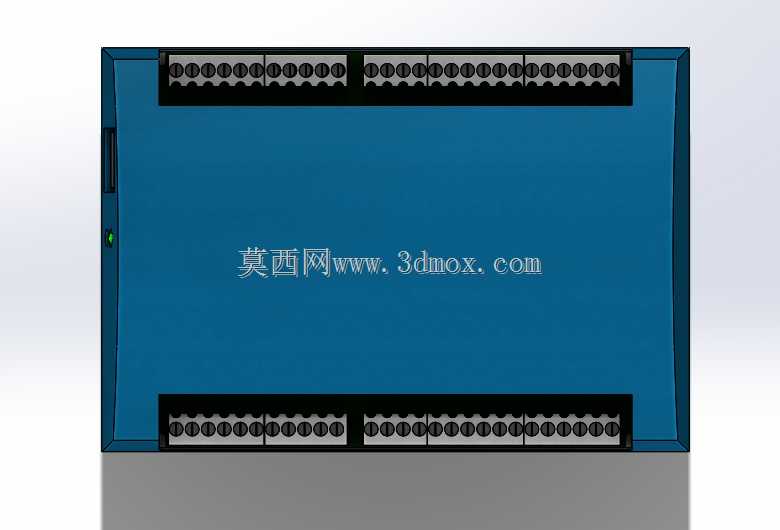

　　安装边界方面，整体外形为规整的长方体结构，端子排全部布置在壳体同一侧的两个长边边缘，接线操作时无需挪动设备主体，所有接线操作都可在设备正面完成，适配桌面平放、机柜层板放置等多种安装方式，无需额外定制安装支架，设备宽度与常规工业采集模块尺寸匹配，可直接放入标准19英寸机柜的层板上，和其他工控设备并排布置时不会占用额外的横向空间。壳体侧面的浅蓝色装饰条并非单纯的外观设计，实际是上下壳体的扣合定位边，装配时可通过该边快速对齐上下壳的卡扣位置，减少装配对位的时间，壳体材质选用阻燃ABS工程塑料，表面做细磨砂处理，既可以避免日常使用时的指纹残留，也能提升壳体的耐刮擦性能，适合工业现场复杂的使用环境。端子排选用带压线标识的标准螺钉端子，

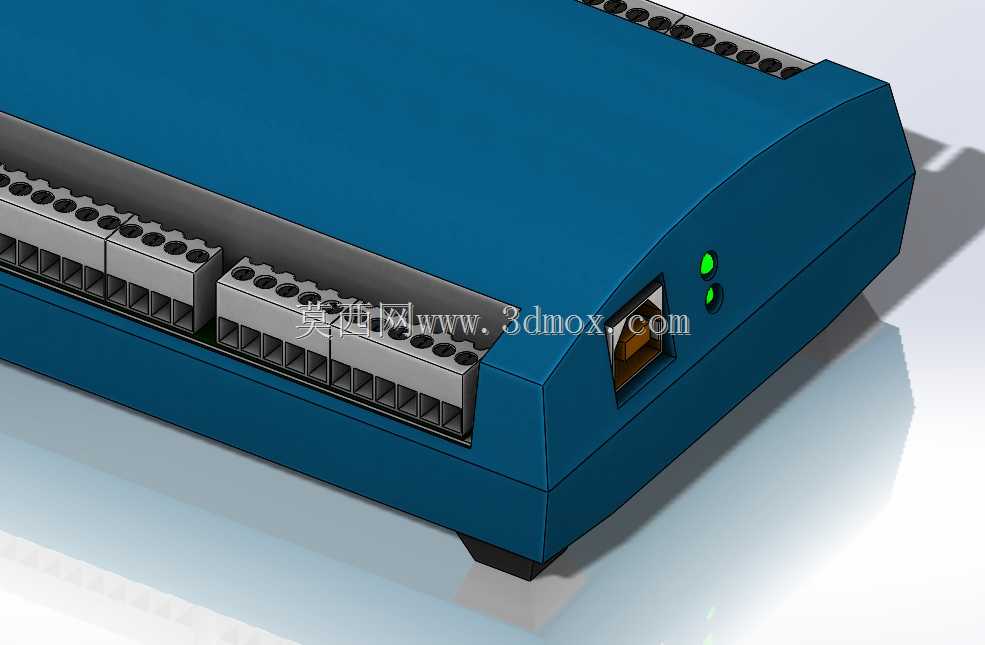

　　每个端子旁预留了丝印标识位，可对应标注通道号、信号类型，现场接线时能快速对应点位，减少接线错误的概率，USB接口隐藏在端子排旁的壳体缺口处，插接线缆后接头不会突出壳体外轮廓，避免设备搬运时磕碰导致接口损坏。内部腔体的结构做了分区设计，信号调理电路、USB通信电路分别布置在不同的腔体区域，中间设置的挡筋可以减少不同电路之间的信号干扰，提升采集信号的稳定性，壳体内部预留了多个螺丝柱位置，可根据不同的电路配置调整PCB板的固定位置，适配不同通道数的采集电路改版需求，无需重新开模制作外壳，大幅降低衍生型号的开发成本。
