车床用方形四工位回转装刀刀架结构

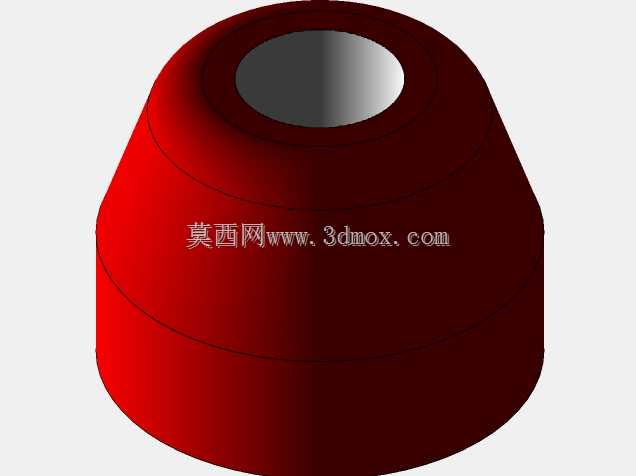

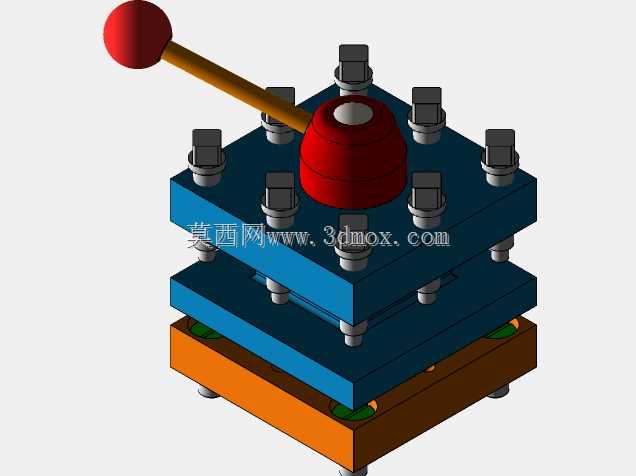

　　这款方形刀架是普通卧式车床配套的核心功能部件，主要承担车床加工过程中多类切削刀具的装夹、工位切换与定位锁紧功能，在中小规格普通车床的日常车削作业中应用极为广泛，可同时装夹四把不同用途的车削刀具，涵盖外圆车刀、端面车刀、切断刀、内孔车刀等常用加工刀具，能在一次工件装夹流程中完成多工序加工的刀具切换，大幅减少反复换刀、对刀的辅助作业时长，提升单件小批量零件加工的作业效率。从结构设计逻辑来看，整体采用层叠式方形布局，最上层为带操作手柄的锁紧驱动结构，扳动手柄即可驱动内部的凸轮锁紧机构动作，实现刀架本体的松开、回转分度、精准定位与自动锁紧全流程动作，操作逻辑贴合一线操作工人的使用习惯，单次换刀动作可在数秒内完成，无需额外辅助工具。

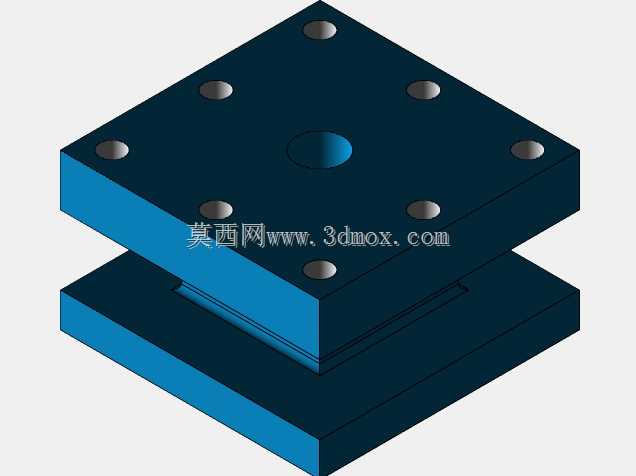

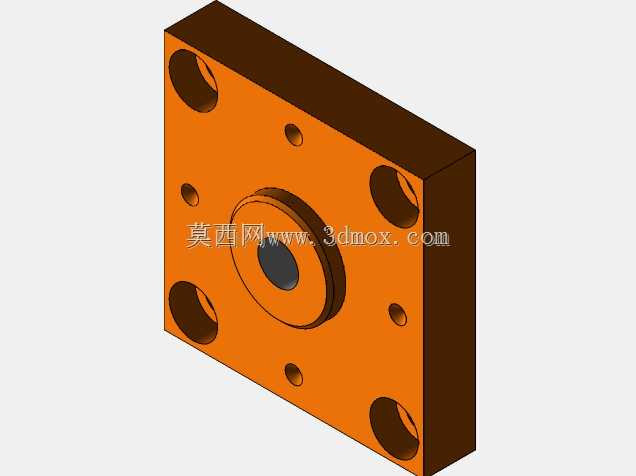

　　中间两层为刀位安装基体，四个方位均设置有刀具装夹槽与压紧螺栓，可适配不同截面尺寸的标准焊接车刀或机夹车刀，装刀时可通过调整垫片微调刀具刀尖高度，保证刀尖与车床主轴回转中心对齐，满足不同加工工序的对刀要求。最下层为安装定位基座，通过底部的定位销与连接螺栓固定在车床中拖板的安装平面上，基座与中拖板之间设置有调整垫，可在安装时校准刀架的安装精度，保证刀架回转中心与车床主轴轴线的位置度符合加工精度要求。设计过程中充分考虑了切削受力的传递路径，刀架锁紧后各层结合面可提供足够的接触刚度，承受粗车加工时的大切削力冲击，避免加工过程中出现让刀、刀架移位等问题，保障零件加工的尺寸稳定性。刀架的外形尺寸适配CA6140、

　　C6132等常见中小规格普通车床的中拖板安装空间，安装时无需对车床原有结构进行改造，直接替换原有刀架即可完成装配，安装边界预留了足够的螺栓操作空间，日常维护时可快速拆解内部结构，清理切削液残留与铁屑杂质，对磨损的定位销、凸轮部件进行更换，延长刀架整体使用寿命。在实际加工场景中，这类方形刀架的定位精度可满足普通精度等级零件的车削加工要求，重复定位误差控制在合理范围内，可完成外圆车削、端面车削、切槽切断、小直径内孔加工等常规车削工序，是普通车床不可或缺的核心配套部件，其结构成熟可靠，故障率低，在机械加工车间的普通车床设备上保有量极高。
