车床用三爪自定心夹头卡盘结构

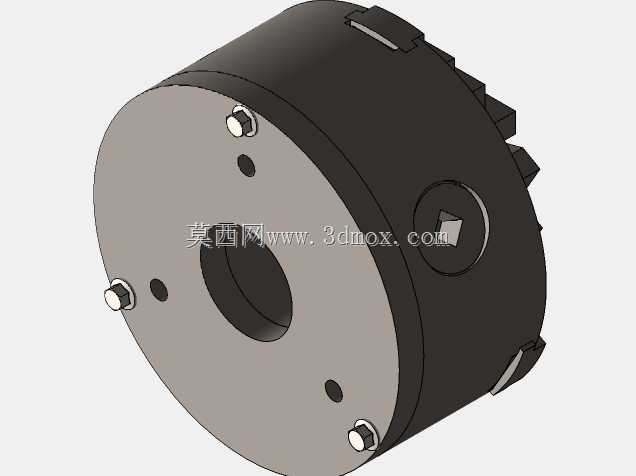

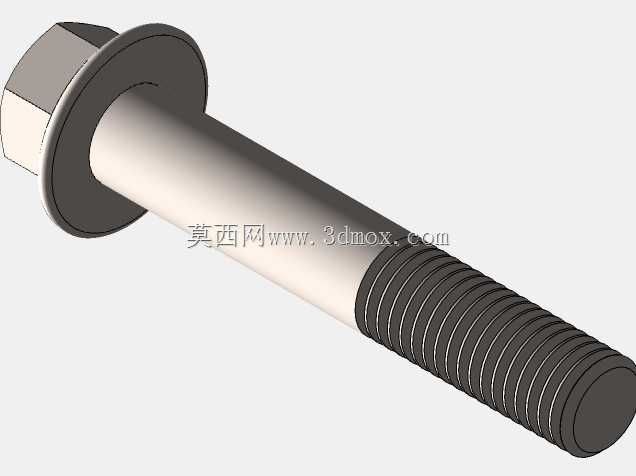

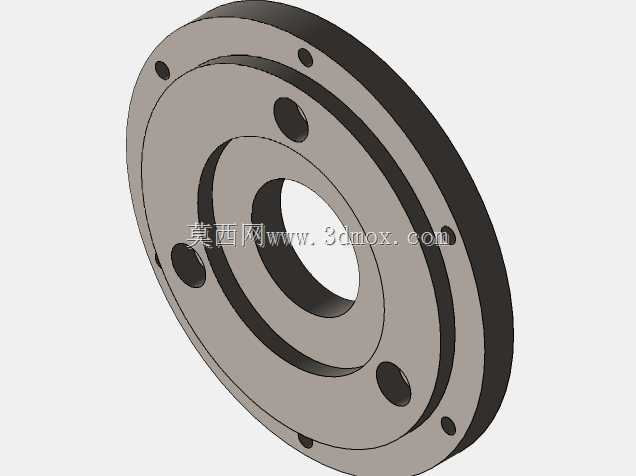

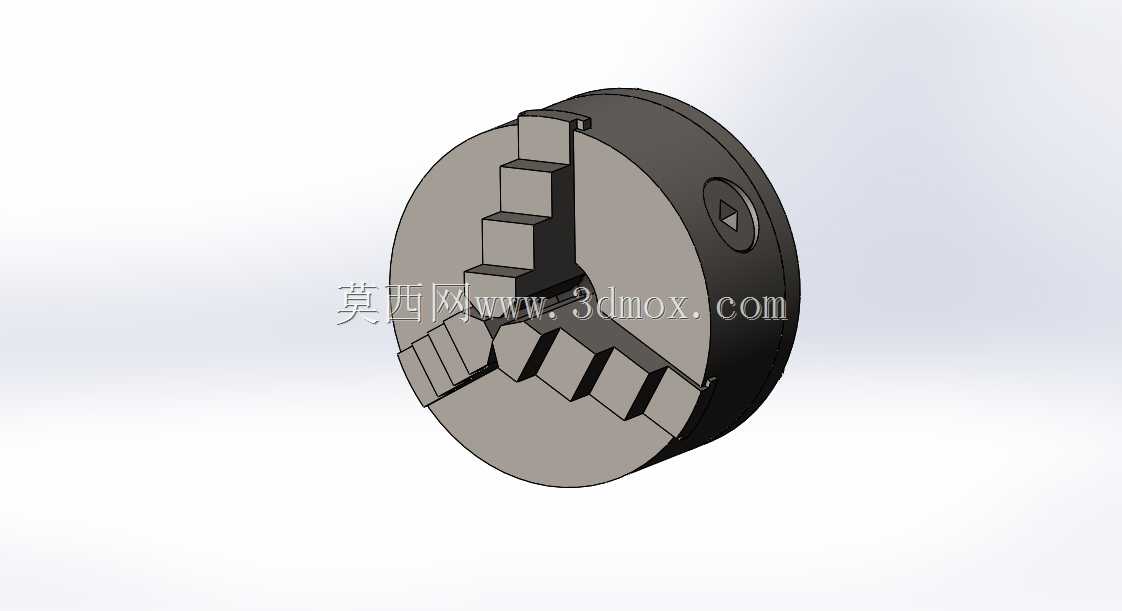

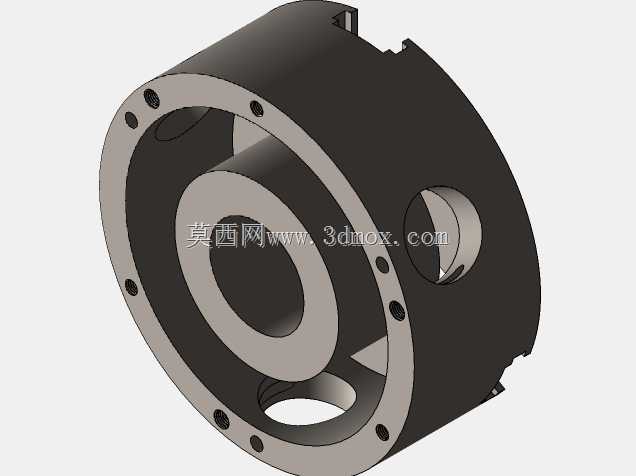

　　在普通卧式车床、经济型数控车床的回转类零件加工工序中，三爪夹头是承担工件装夹定位的核心功能部件，直接决定加工过程的装夹刚性与回转同轴度精度。这款夹头采用经典的三爪自定心结构设计，盘体为圆形铸铁基体，背部设置与车床主轴端法兰匹配的安装止口与连接螺孔，安装时可通过止口实现与主轴回转中心的快速同轴定位，无需复杂打表校正即可满足常规回转件的装夹精度要求，适配主轴端符合通用安装尺寸的多数车床设备。三个卡爪沿盘体周向120度均匀分布，卡爪与盘体内部的平面螺纹啮合传动，当使用卡盘扳手插入盘体侧部的方孔转动时，平面螺纹同步驱动三个卡爪沿径向同步开合，可实现对圆形、正三边形、正六边形等截面回转工件的自动定心装夹，装夹行程覆盖常规轴类、

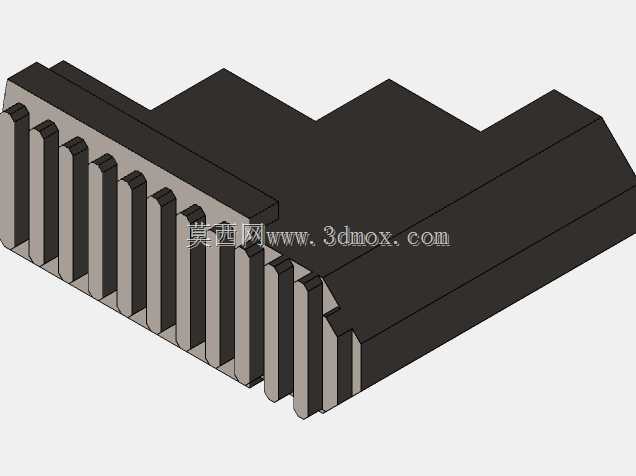

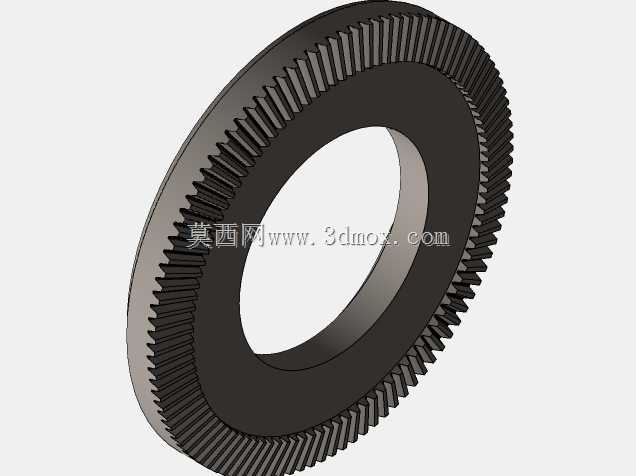

　　盘类零件的外径范围，也可通过反装卡爪实现大直径盘类零件的内撑装夹。设计过程中重点考量了装夹受力的均匀性，卡爪的夹持面设置有细密的齿形结构，可增大与工件表面的接触摩擦力，避免重切削工况下工件出现打滑移位；盘体内部的螺纹副采用耐磨合金铸铁材质，经过时效处理消除内应力，长期反复开合使用后仍能保持稳定的传动精度，不会出现卡滞或间隙过大的问题。从安装边界来看，盘体的外径尺寸适配中小型车床的主轴端规格，整体厚度控制在合理范围，不会在加工过程中与刀架、尾座产生运动干涉；卡爪的径向行程经过精确核算，最小装夹直径可覆盖小直径轴类零件的加工需求，最大撑开直径满足常规盘类零件的装夹要求。在实际生产场景中，这类夹头多用于轴类零件的外圆车削、端面车削、

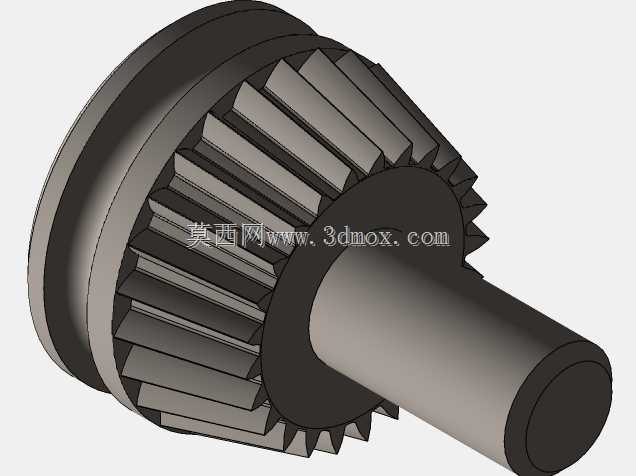

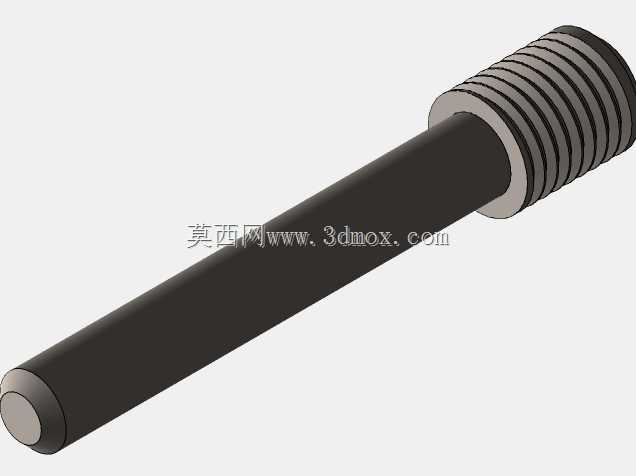

　　钻孔攻丝，以及盘类零件的内孔、外圆加工工序，相比四爪单动卡盘无需逐爪校正，装夹效率提升明显，适合批量零件的加工装夹；相比弹簧夹头，它的装夹直径调节范围更大，无需针对不同直径工件更换对应的夹头，适配性更强，是机械加工车间车床设备上应用最广泛的通用夹具之一。建模过程中完整还原了盘体内部的平面螺纹传动结构、卡爪的啮合齿形、侧部的扳手孔以及背部的安装连接结构，可直接用于机床配套附件的结构参考、教学演示模型搭建，也可作为车床虚拟装配、加工仿真场景的配套组件使用，结构细节完全贴合实际工业产品的加工与装配要求，没有冗余的非功能结构，所有尺寸参数均参考通用机床附件的行业标准设定，可直接对接实际生产的选型与设计参考需求。
