六缸星型径向活塞发动机装配结构

　　这类星型布局的径向活塞发动机，早年广泛应用在轻型通航飞机、早期螺旋桨飞行器以及部分小型特种动力设备上，相比直列或V型动力单元，其曲轴长度更短，整体结构的抗扭刚性表现更优，多缸均匀分布的布局也让整机散热效率有天然优势，不需要布置复杂的水冷管路就能依靠迎风气流完成缸体散热，很适合对自重、可靠性要求严苛的低空低速动力场景。整套装配结构围绕中心曲柄轴做圆周均布设计，六个活塞组件通过各自的连杆铰接在中心曲柄销上，工作时各缸按固定点火顺序交替做功，带动中心曲轴旋转输出扭矩，相比同排量的直列机型，径向布局的曲轴受力更均匀，单缸做功时的冲击载荷会被圆周分布的其他连杆分担，主轴颈的磨损速率能得到有效控制。从结构设计逻辑来看，

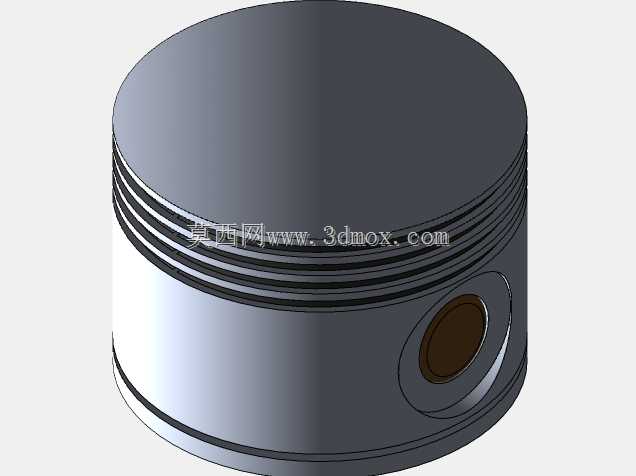

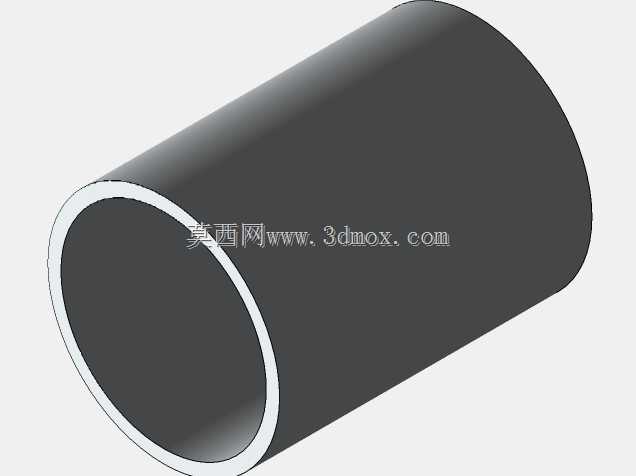

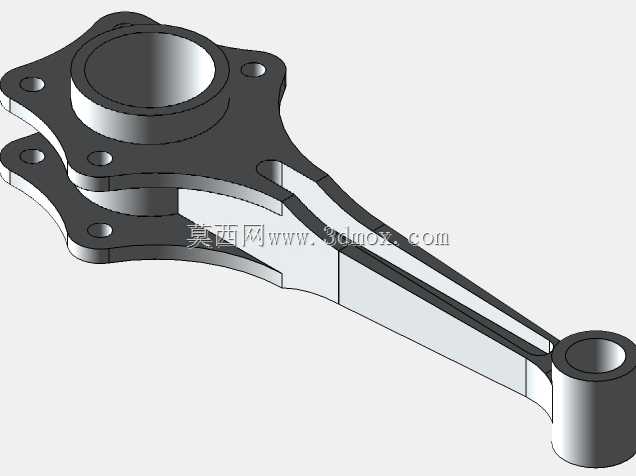

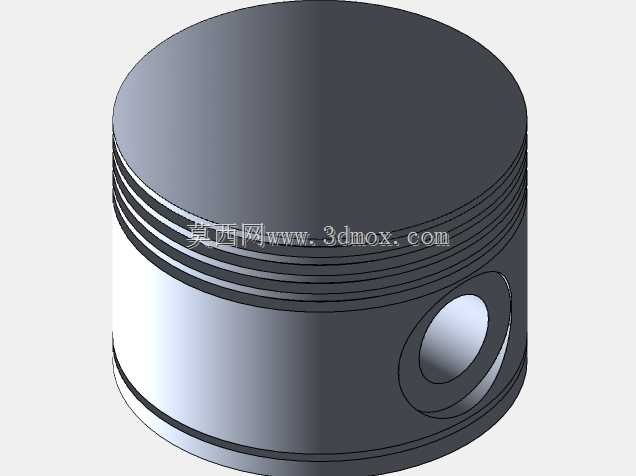

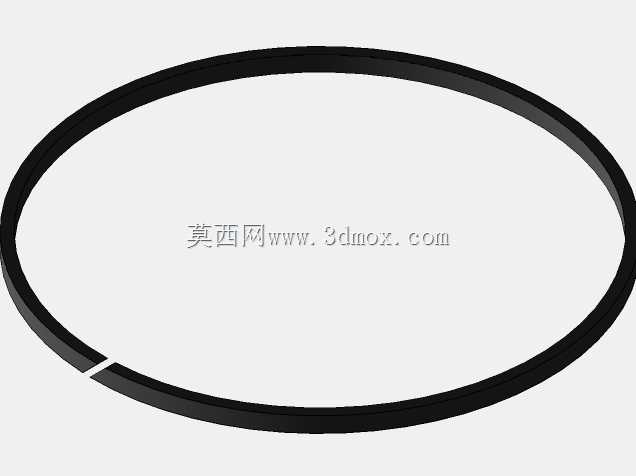

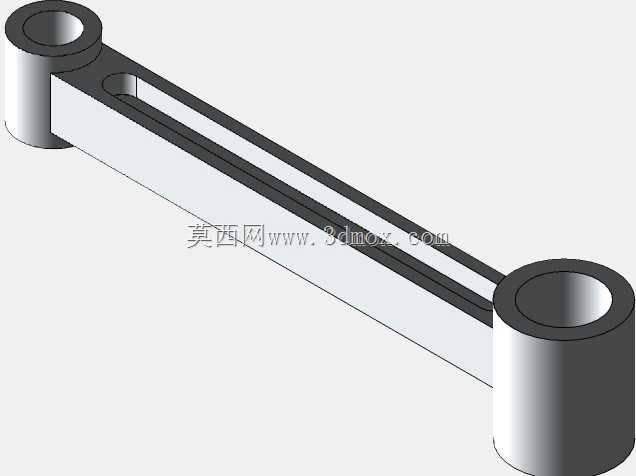

　　建模时优先保证了各连杆与曲柄销的铰接间隙匹配，活塞与缸套的配合段预留了合理的运动余量，六个缸体的安装定位面全部以中心曲轴轴线为基准做圆周阵列，保证各缸上止点位置的相位差完全一致，避免出现做功时序错乱、运转振动超差的问题。活塞头部保留了活塞环的安装槽位，裙部做了适配侧推力的导向结构，连杆采用工字型截面设计，在保证结构强度的前提下尽可能降低往复运动件的自重，减少高转速下的惯性载荷。安装边界上，整套动力单元的核心安装基准集中在中心曲轴的两端支撑位，以及圆周分布的缸体固定法兰面，整机径向尺寸由活塞行程与连杆长度共同决定，轴向尺寸仅覆盖曲轴支撑段与活塞往复运动的轴向余量，不需要额外预留布置气门凸轮轴的轴向空间，整体结构非常紧凑。

　　这类结构的建模过程需要重点验证曲柄连杆机构的运动干涉情况，要逐一核对活塞在上止点、下止点以及各中间相位时，连杆与缸体端面、相邻连杆之间是否存在运动碰擦，同时要保证各活塞的行程一致，压缩比参数统一，才能满足实际运转的动力学要求。
