传感器多向转接安装固定支架结构

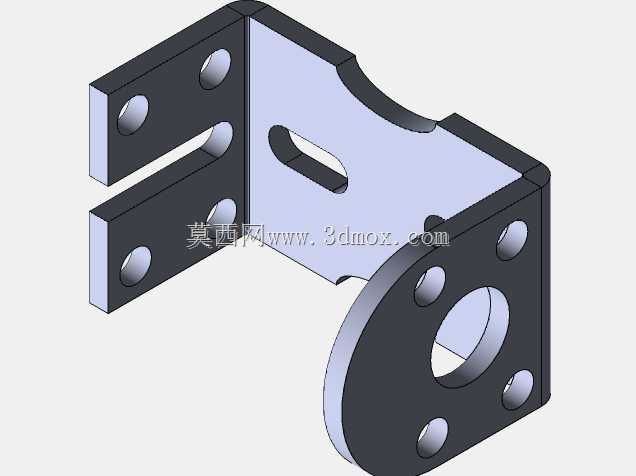

　　这类多面安装转接支架，主要应用在工业传感检测场景中，解决传感器安装面与设备基体安装位不匹配、安装方向受限的问题，常见于自动化生产线的位置检测、设备运行状态监测工位，也会用在仪器仪表的装夹固定环节，替代现场焊接、打孔的临时固定方案，降低设备改造的改造成本与安装误差。从结构设计来看，支架采用三个互相垂直的安装面布局，其中两个平行的耳板组成夹装位，中间预留的开槽可以适配不同厚度的安装基体，通过螺栓锁紧即可完成支架本身的固定，不需要在基体上额外加工大尺寸安装孔，适配现有设备的型材、板件安装位。第三个垂直方向的安装板做了圆弧过渡处理，中心的大通孔用来避让传感器的探测端或者接线端，周围均匀分布的四个小孔用来锁紧传感器本体，

　　板面上额外开设的长圆孔可以实现传感器安装位置的微调，补偿安装过程中的累计公差，避免因为孔位偏差导致传感器无法对准检测位。设计过程中首先考虑的是安装边界的适配性，夹装耳板的孔位间距按照常用工业铝型材的槽距设置，既可以装卡在方形型材上，也可以通过螺栓固定在钢板表面，圆弧过渡的结构一方面是为了避让传感器尾部的接线接头，避免安装时出现干涉，另一方面也能减少支架的整体重量，降低安装位的承重负载。支架的壁厚设置兼顾了刚性与轻量化需求，在传感器锁紧位置做了局部加厚处理，避免长期受设备振动影响出现安装板变形，导致传感器检测位置偏移。所有安装孔的孔口都做了倒角处理，既可以去除加工毛刺，也能在螺栓锁紧时起到导向作用，降低装配难度。

　　夹装位的开槽宽度预留了足够的调节余量，即使基体安装面存在少量厚度偏差，也能通过螺栓锁紧实现可靠固定，不需要额外加装垫片调整。实际使用时，这类支架可以根据检测需求调整传感器的朝向，不需要更换支架就能实现水平、垂直两个方向的检测位切换，适配光电传感器、接近开关等多种常用工业传感元件的安装需求，减少现场安装的配件种类，降低备件库存压力。结构上没有复杂的曲面特征，常规的铣削、冲压工艺都可以完成加工，加工成本低，适合批量生产应用，在设备改造、非标自动化设备搭建场景中，这类通用转接支架可以大幅缩短安装调试周期，避免针对每个安装位单独设计固定件的重复工作。
