铅锤组件装配结构三维设计方案

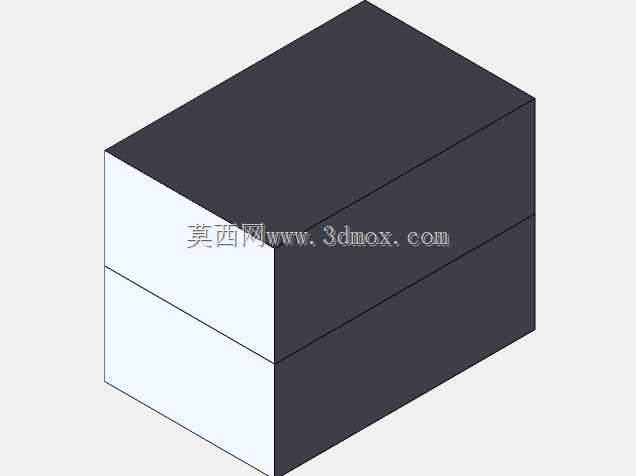

　　在工程测绘、建筑施工垂直度校准、传感器安装调平、小型起重设备的垂向定位场景中，铅锤组件是依靠重力实现垂直基准定位的核心机械构件，这类组件的设计合理性直接影响基准定位的精度与长期使用的稳定性。本次设计的铅锤组件采用分层叠装的块式结构，整体为规整的长方体构型，摒弃了传统锥形铅锤易晃动、挂载适配性差的问题，块式结构的平面接触面可适配更多安装基座的固定需求，无需额外加工锥形定位槽即可完成快速装配。从功能特性来看，组件拆分了主体配重块与连接挂载端两个核心部分，下层两块配重块采用高密度材质加工，保证整体重心始终处于组件几何中心的垂线上，避免因重心偏移导致的垂度偏差，上层结构预留了标准挂载接口，可直接与传感器的牵引绳、

　　安装支架或者测绘设备的定位端连接，不需要额外加工转接件。设计过程中优先考虑了安装边界的适配性，整体外形的长宽高比例控制在1.2:1:1.5的区间，既保证了足够的配重质量来抵消外部风阻、设备震动带来的偏移影响，又不会因为体积过大占用过多安装空间，组件所有棱边都做了小尺寸倒角处理，避免装配过程中划伤操作人员或者磕碰损坏周边精密传感元件。在装配逻辑上，两块配重块之间采用定位止口配合，不需要额外的紧固件即可实现叠装后的相对位置固定，上层挂载座与配重块之间采用嵌入式连接，保证挂载拉力可以均匀传递到整个配重主体，不会出现局部应力集中导致的组件变形。实际应用中，这类块式铅锤组件既可以配合倾角传感器完成设备安装的水平度校准，

　　也可以单独作为垂度基准用于建筑墙体砌筑、设备机架安装的垂直找正，相比传统铅锤，规整的外形更便于收纳携带，分层结构还可以根据实际使用需求增减配重块数量，适配不同精度要求、不同牵引负载的使用场景。组件的所有配合面都设计了统一的平面度公差，保证叠装后各接触面完全贴合，不会出现缝隙导致的重心偏移，挂载接口的位置经过反复校核，完全对齐组件的重心轴线，牵引状态下不会出现自旋或者倾斜的问题，即使在有轻微震动的工业现场使用，也能快速稳定到垂直基准位置。
