透明外壳打火机内部结构三维设计

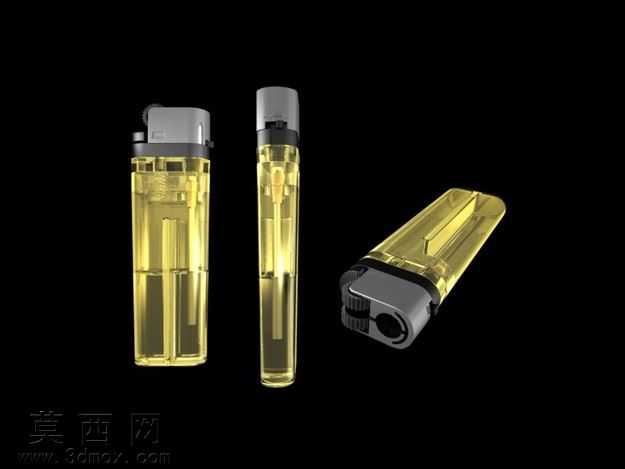

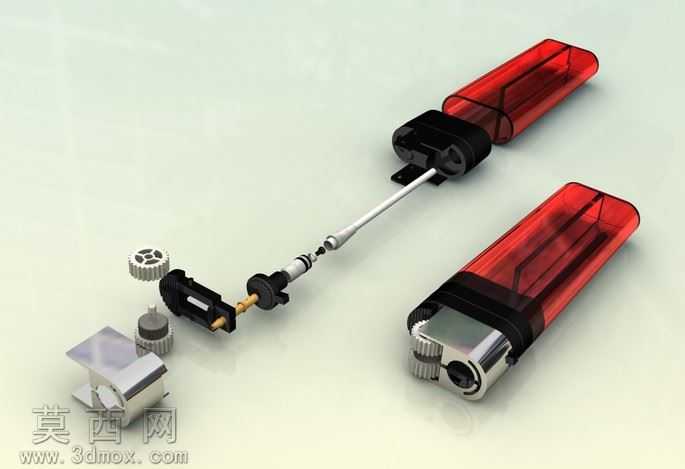

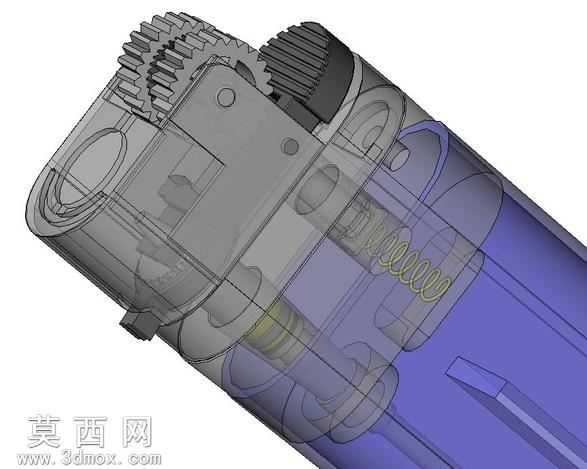

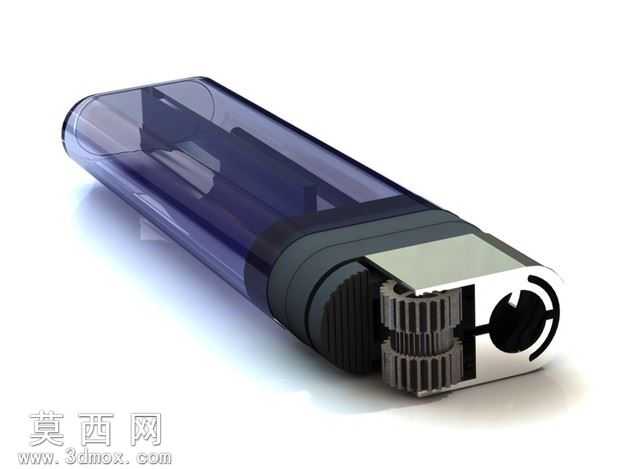

本作品为一次性塑料打火机的完整三维建模与爆炸视图渲染作品，完整还原了这类日常点火工具的全部内部结构与装配关系，建模过程严格参照量产打火机的真实尺寸比例，对每一个细小零部件都做了精细化的特征还原。建模阶段从整体装配基准出发，先完成外壳主体的曲面构建，半透明红色外壳采用薄壁抽壳特征制作，精准还原了外壳的壁厚、边缘圆角以及与内部组件的配合卡槽，保证装配时各部件不会出现干涉问题。内部核心组件部分，分别完成了压电点火模块、出气阀组件、引气导管、调火齿轮、火石轮、撬板、防风罩等全部零件的独立建模，其中压电模块的内部撞针结构、出气阀的密封胶圈细节、齿轮的齿形参数都按照真实零件的公差标准制作，各零件之间的配合间隙完全符合实际装配要求。爆炸视图的排布经过精心设计，沿着打火机的装配轴线将所有零件依次展开，清晰展示了从外壳到内部核心组件的装配顺序，让观看者可以直观理解打火机的工作原理：按下撬板时带动出气阀开启，燃气从气仓通过引气导管输送到出气口，同时压电模块受撞击产生高压电火花，完成点火动作。渲染阶段采用Photoworks渲染模块完成材质与场景设置，半透明红色塑料外壳设置了合适的透光率与折射参数，还原真实塑料外壳的通透质感；金属部件如打火轮、压电外壳、出气嘴分别赋予对应的金属材质，区分出不锈钢、镀锌件的不同表面质感；黑色塑料部件如撬板、阀座则设置了对应的磨砂塑料材质参数，场景采用柔和的漫反射光源，避免生硬阴影遮挡零件细节，最终渲染效果清晰精致，既可以作为日常用品结构教学的演示素材，也可以作为五金产品设计的参考案例，帮助设计者理解小型日用五金产品的结构设计逻辑与装配工艺要求。
