气动液压快速释放耦合接头

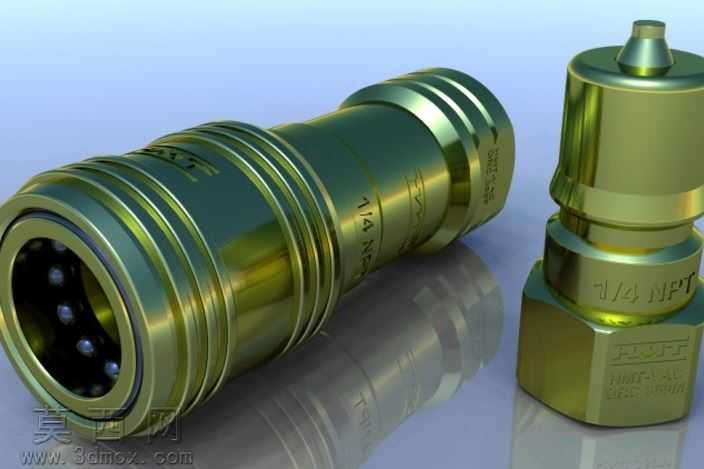

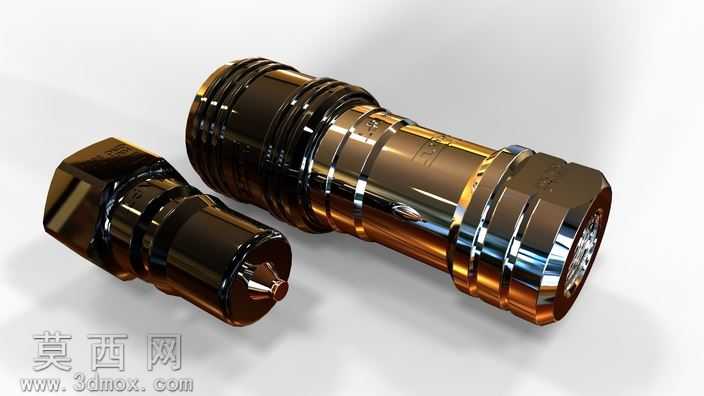

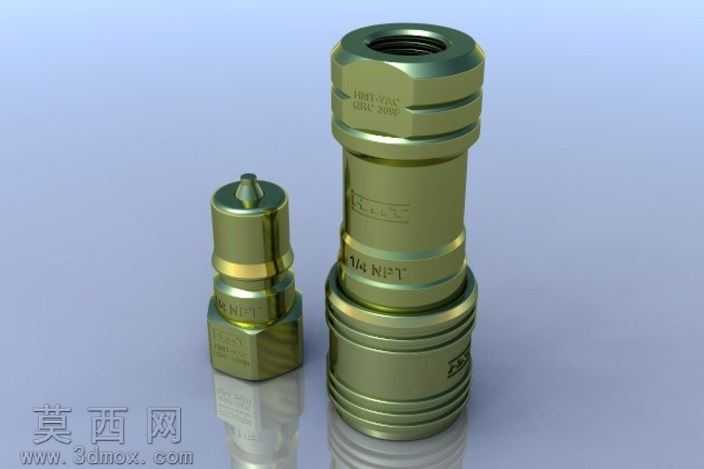

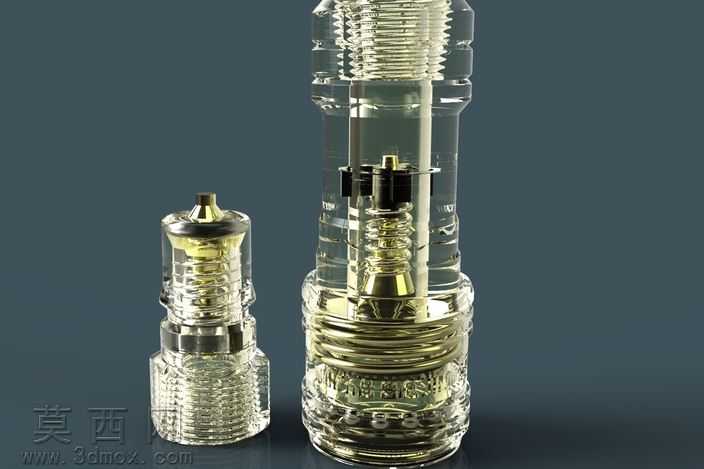

本模型为气动液压系统配套的快速释放耦合接头，采用三维建模软件完成全参数化结构设计，完整还原了公头、母头两大核心组件的全部细节特征。建模过程中严格遵循气动液压快接接头的行业设计规范，对母头内部的钢珠锁紧结构、单向阀密封结构、防滑滚花纹理，以及公头的对接导向段、外螺纹连接段、六角拧动段都做了1:1的特征还原，所有配合面的尺寸公差均按照实际生产的装配要求进行参数设定，可直接用于结构验证与装配模拟。渲染阶段采用金属黄铜材质作为基础材质，调整了金属度、粗糙度与环境反射参数，精准还原了黄铜接头表面的金属光泽与机加工纹理，同时添加了柔和的环境光与定向补光，突出接头表面的曲面过渡与细节特征，搭配半透明反光台面增强视觉层次感，让模型呈现出接近实物的展示效果。结构设计上，该耦合接头采用钢珠锁紧式快速对接结构，母头内置的锁紧钢珠可在对接时卡入公头的环形卡槽内，实现可靠的轴向锁紧，避免管路带压工作时出现脱开问题；两端内置的单向阀芯可在接头断开时自动封闭管路，减少气动液压系统的介质泄漏，对接时阀芯互相顶开实现管路连通，无需额外工具即可完成快速插拔操作，大幅提升管路连接与拆卸的效率。接头的外连接端采用标准管螺纹设计，可适配常规的气动、液压管路连接需求，外表面的滚花设计可支持徒手拧紧操作，六角结构则可配合扳手完成大扭矩下的紧固安装，兼顾了不同场景下的安装使用需求。整体建模过程中对所有倒角、退刀槽、密封槽等工艺特征都做了完整还原，没有出现结构缺失或特征简化的问题，模型的拓扑结构规整，可直接用于后续的工程图导出、3D打印验证、虚拟装配调试等工作，能够为气动液压管路系统的设计选型、结构教学提供精准的三维模型支撑。
