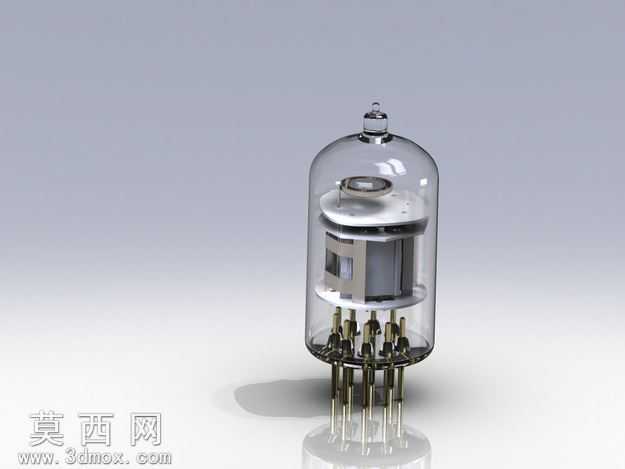

12AX7电子真空管三维结构模型

本模型为经典12AX7型号电子真空管的全参数化三维建模成果，建模过程严格还原真实电子管的实物比例与结构细节，完整复现了该型号小信号放大电子管的全部核心构造。建模阶段首先依据实物测绘尺寸搭建整体轮廓基准，先构建外层玻璃泡壳体，采用曲面放样命令完成玻璃罩的弧面造型，精准还原玻璃壳体的通透薄壁特征，同时对玻璃顶部的抽气封接尖顶做了细节刻画，还原真实电子管的工艺特征。内部结构建模按照电子管的实际装配层级逐层推进，首先搭建内部支撑云母片的定位结构，还原云母片上的电极固定卡位，再依次完成阴极、栅极、阳极等核心电极组件的建模，对栅极的细密绕丝结构做了合理的特征简化，既保证视觉还原度又控制模型整体面数，避免不必要的性能占用。底部引脚部分严格按照12AX7的九脚引脚排布规范建模，还原每根金属插脚的直径、长度与排布间距，同时还原引脚与内部电极的连接支撑结构，还原电子管底部的电木基座造型，区分基座与玻璃壳体、金属引脚的材质边界。材质与渲染阶段，针对不同部件的物理特性分别赋予对应材质：外层玻璃壳体设置高透光低粗糙度的玻璃材质，添加轻微的折射与反射参数模拟真实玻璃的光学效果；内部金属电极根据不同功能赋予对应的金属材质，阳极采用哑光镍镀层材质，栅极与阴极采用亮面金属材质，云母片赋予半透明的浅灰白色绝缘材质，底部基座赋予深色电木材质，金属引脚赋予镀锡亮面金属材质。渲染时采用柔和的工作室布光方案，通过多盏区域光打出玻璃壳体的通透质感与金属部件的高光反射，添加地面反射效果模拟实物放置的展示场景，最终呈现的模型结构完整、细节到位，可用于电子设备结构展示、复古音频设备建模、科普演示等多种场景。建模过程中对内部电极的相对位置做了精准校准，保证各电极的同轴度与间距符合真实电子管的结构规范，模型各部件独立分层，可单独拆解查看内部构造，也可根据需求调整材质或导出不同格式用于后续设计工作。
