带60毫米轮缘手动台钳夹持工装

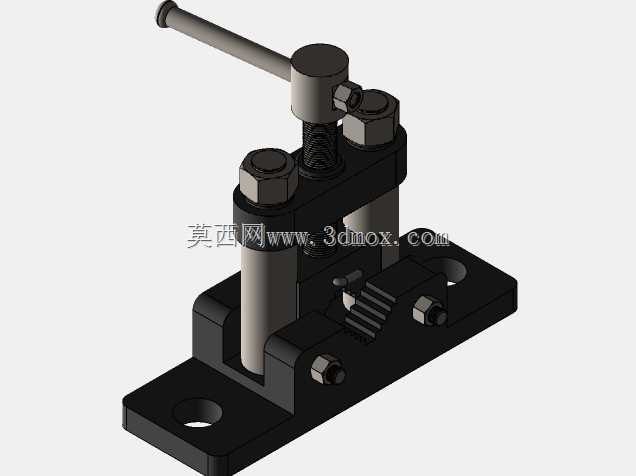

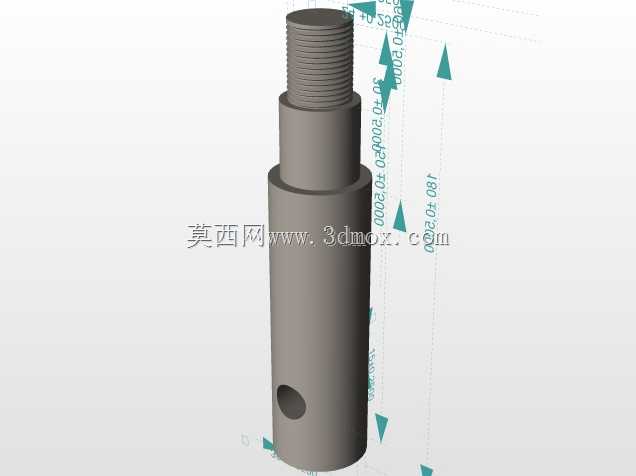

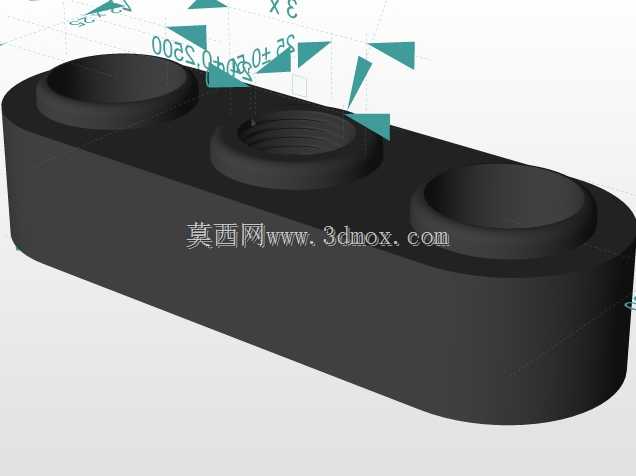

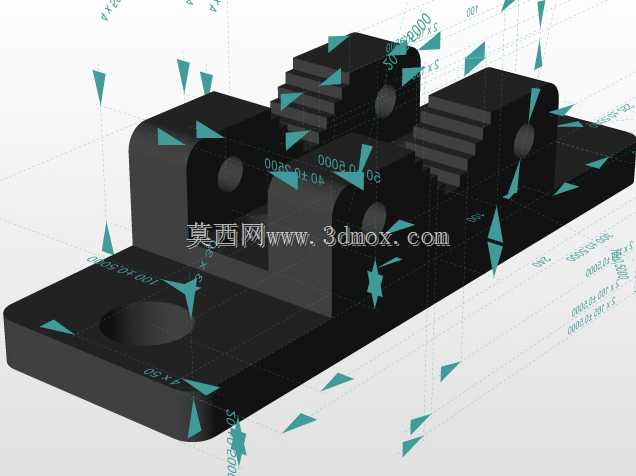

　　这款带60毫米轮缘的手动台钳，是机械加工、装配工位上极为常见的通用夹持工装，日常在小型零件铣削、钻孔、工件修配、部件组装等场景中承担工件固定作用，能在作业过程中牢牢限制工件自由度，避免加工或装配时工件移位导致的精度偏差、操作安全隐患。从结构设计来看，该台钳采用双导柱导向结构，相比单导柱的简易台钳，活动钳身的运动直线度更好，夹紧过程中不会出现偏摆，钳口的平行度更易保证，夹持大尺寸或异形工件时受力更均匀。底部安装板预留了两个沉头安装孔，可通过螺栓直接固定在工作台面、工装基板或者专用设备的操作平台上，安装边界清晰，不需要额外设计复杂的转接结构，适配多数常规工位的安装需求。夹紧动力通过顶部的T型转动杆传递，操作人员无需额外辅助工具，

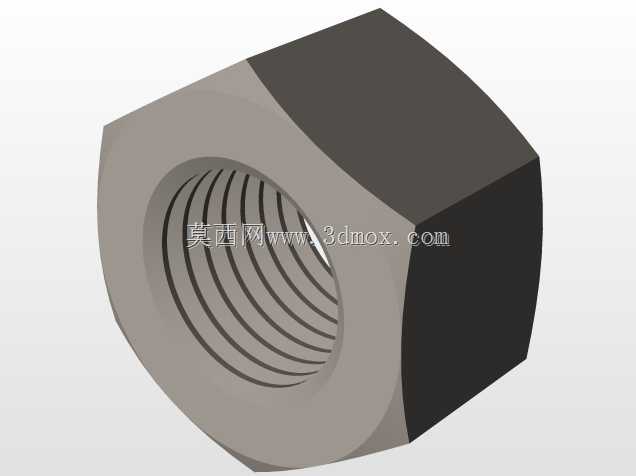

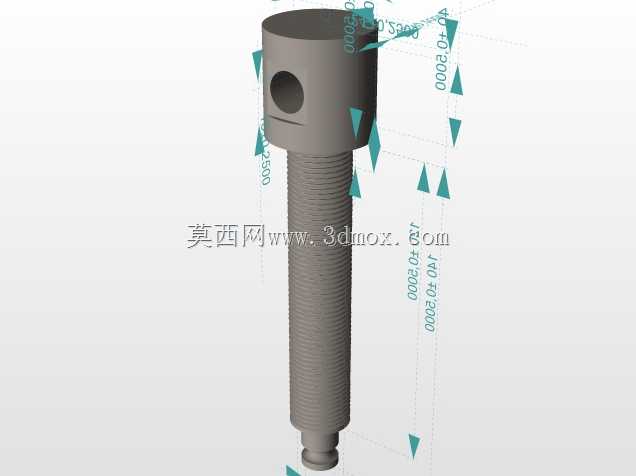

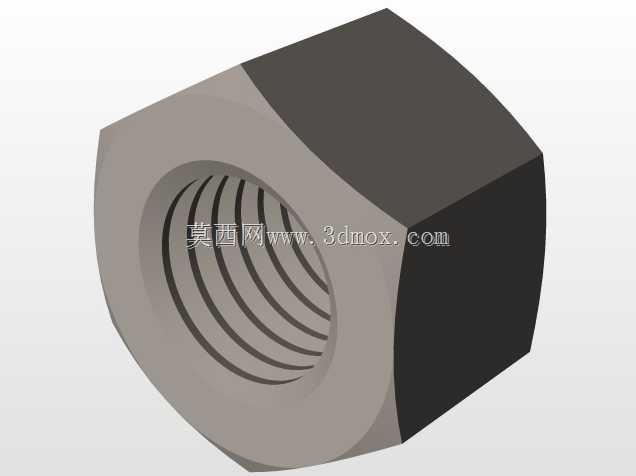

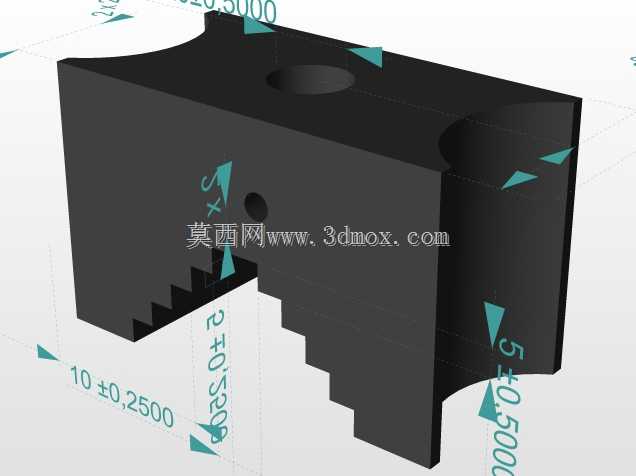

　　手动转动杆体即可带动梯形丝杆转动，驱动活动钳身沿导柱轴向移动，梯形丝杆具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，夹持稳定性有充足保障。钳口位置设计了带齿纹的夹持面，针对带轮缘的环形工件、轴类零件或者平板类零件都能提供足够的夹持摩擦力，60毫米的轮缘适配尺寸，刚好覆盖日常小型机加工、维修工位常见的小尺寸法兰、带轮、轮盘类零件的夹持需求，不需要额外更换钳口垫块就能完成这类零件的固定。整体结构没有冗余的复杂零件，所有部件都采用常规机械加工工艺即可生产，活动钳身与导柱的配合间隙经过合理设计，既保证运动顺畅无卡滞，又不会因为间隙过大导致夹持精度下降，顶部的锁紧螺母结构可以在丝杆调整到合适位置后进行辅助锁止，进一步强化夹紧后的刚性，

　　在承受较大钻削、锉削冲击力时也能保持钳身位置稳定。在实际工位布置中，这类台钳通常布置在钳工台的边角位置，不占用核心操作空间，需要使用时可快速完成工件装夹，不需要复杂的调试步骤，对于小批量多品种的零件加工、设备维修拆配作业来说，这类手动台钳的适配性远高于专用夹具，不需要针对单一零件定制夹持结构，能大幅降低工位的工装投入成本，同时提升零散作业的效率。
