分体式空调18K规格旋转式压缩机结构

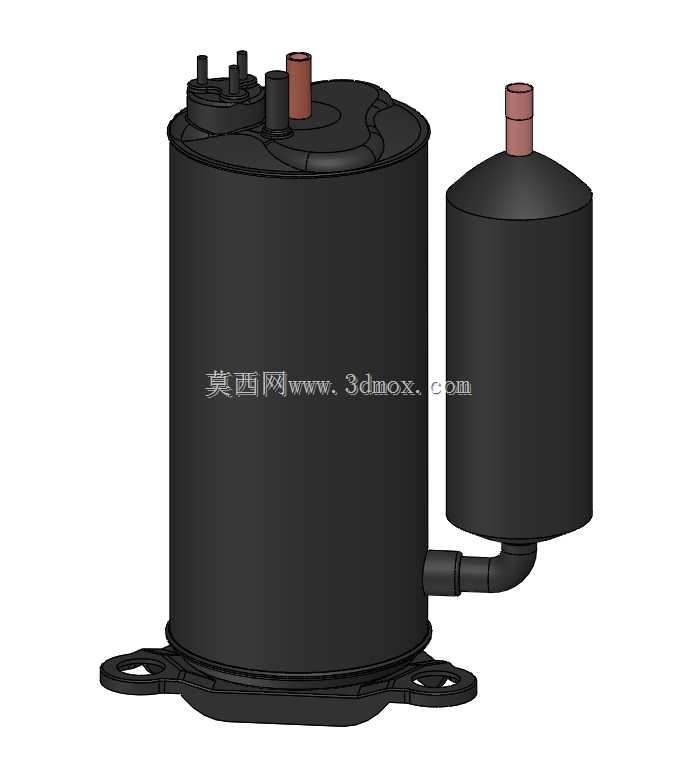

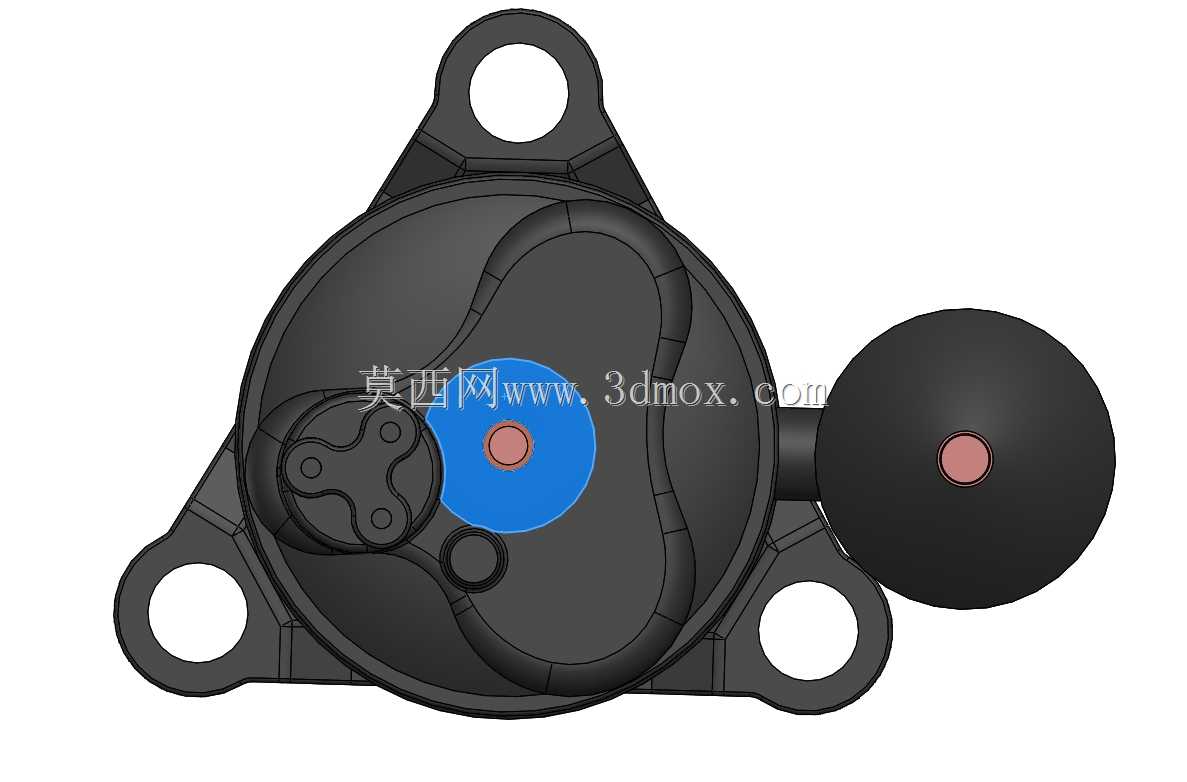

　　在家用及轻型商用分体式空调的制冷系统搭建中，压缩机作为整个冷媒循环的动力核心，其结构尺寸、安装边界的精准度直接决定了外机装配的适配性与管路布局的合理性，这款18K规格的旋转式压缩机，是针对1.5匹到2匹冷量段分体空调开发的核心动力部件，主要承担低温低压气态制冷剂的压缩升压职责，将蒸发器侧换热完成的低温冷媒压缩为高温高压气态，推送至冷凝器完成放热循环，是整个制冷回路实现热量搬运的核心动力源。从结构设计来看，该款压缩机采用立式全封闭焊接壳体结构，配套旁置式气液分离器，也就是储液罐，通过短连接管路与压缩机吸气口直接连通，可有效避免未完全蒸发的液态冷媒直接进入压缩腔造成液击损伤，同时壳体顶部集成电气接线夹、排气口、吸气口三个核心外接接口，

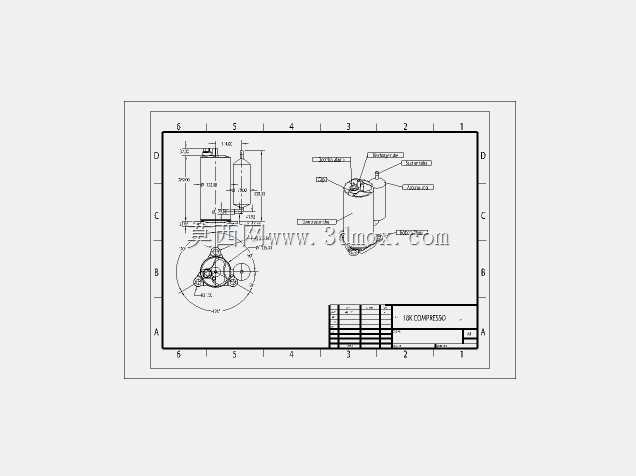

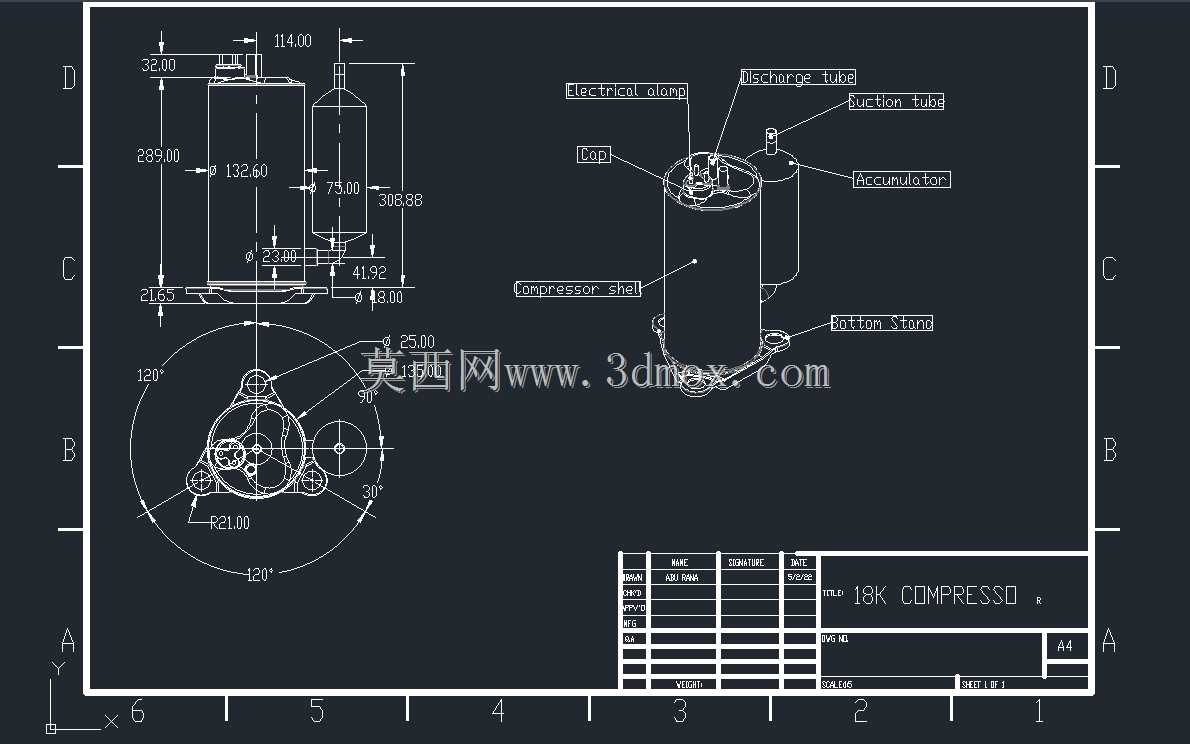

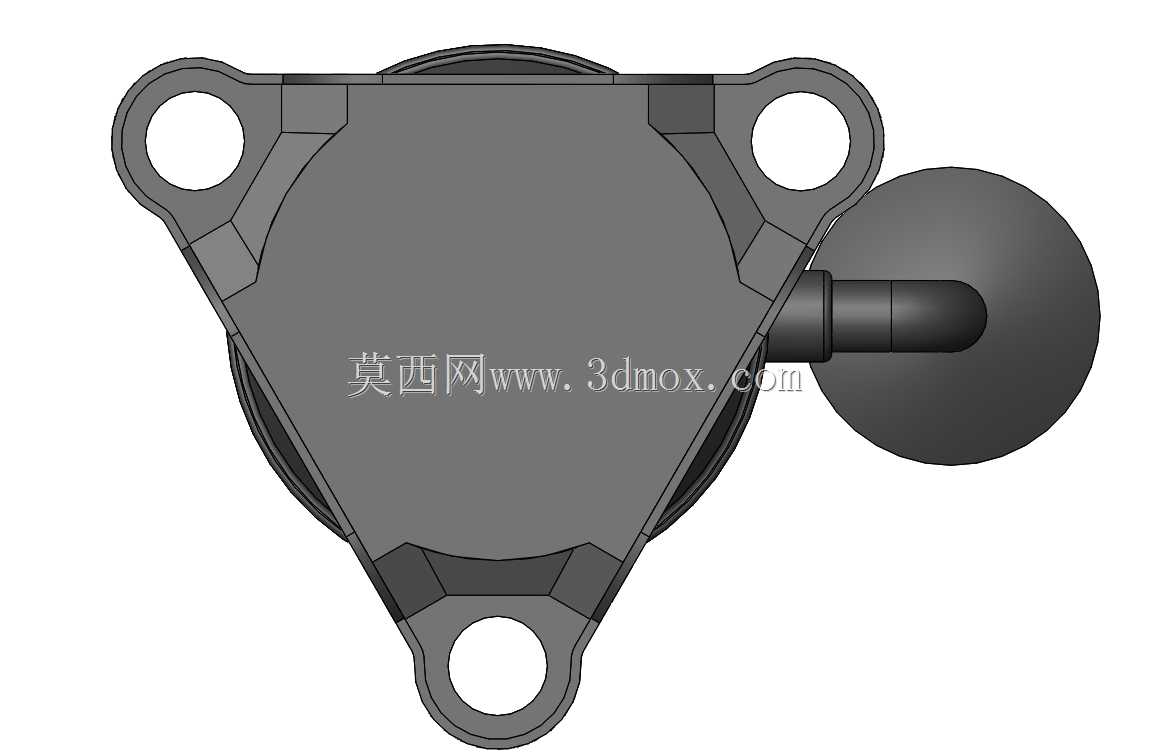

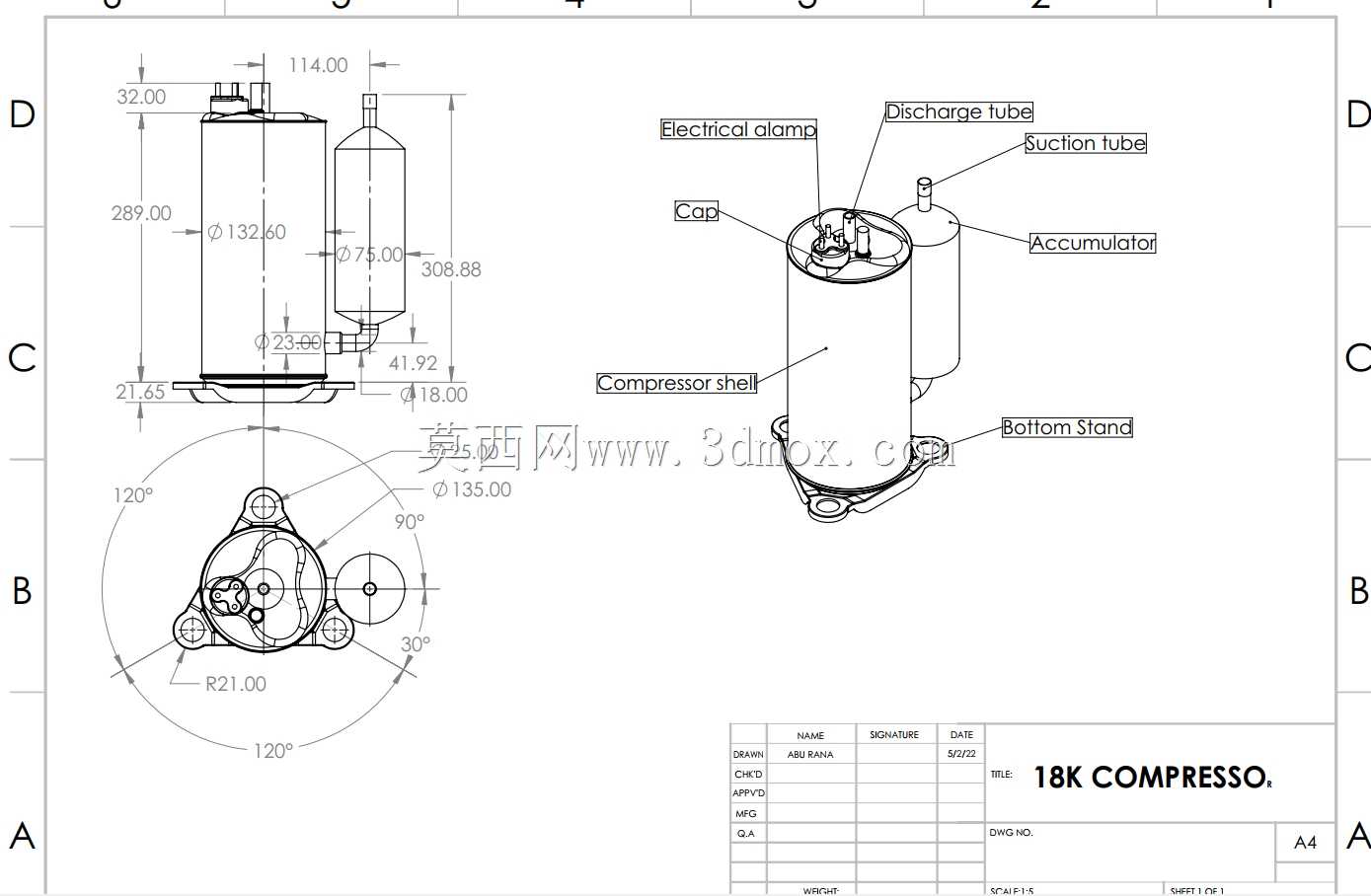

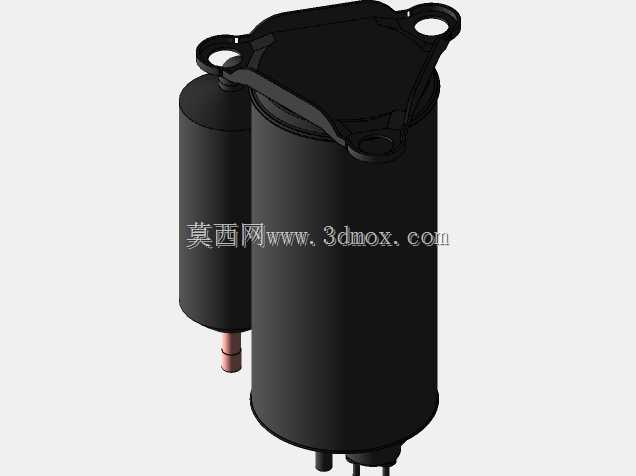

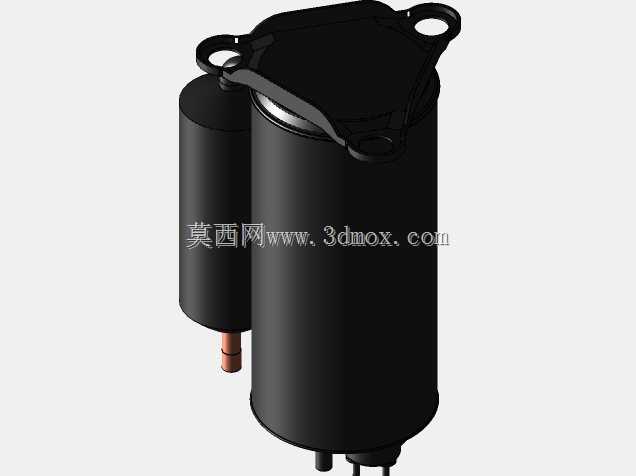

　　底部采用三点式支撑底脚，可通过减震胶垫与空调外机底盘实现固定，适配绝大多数常规外机的安装位布局。从尺寸边界来看，该款压缩机主体壳体直径为132.6mm，主体筒体高度289mm，顶部排气口位置距离安装底面总高度311mm，旁置的气液分离器直径75mm，总高度308.88mm，其安装底脚的分布圆直径为135mm，底脚安装孔位呈120度均匀分布，底部支撑脚距离筒体最外侧的径向尺寸为41.92mm，在进行外机结构设计时，需要预留出筒体周边不小于20mm的通风间隙，同时要兼顾吸排气管路的弯折半径，避免管路应力集中导致的长期运行振动开裂问题。设计过程中，该款压缩机的重心被控制在筒体中下部位置，配合底脚的减震胶垫可有效降低运行过程中的振动传递，

　　减少外机运行的噪音传递；电气接线部位设置在筒体顶部侧方，可避免外机凝露水直接滴落至接线端子造成绝缘风险，排气口与吸气口的位置布局充分考虑了常规外机的冷凝器、四通阀的管路走向，可减少管路弯折次数，降低管路流阻。在实际选型应用中，该款压缩机适配R32、R410A等主流家用空调制冷剂，可搭配对应规格的蒸发器、冷凝器、节流部件组成完整制冷循环，广泛应用于壁挂式分体空调、柜式分体空调以及轻型单元式空调机组中，其结构尺寸的标准化设计也可直接替换同冷量段的同类型压缩机，降低空调生产企业的供应链适配成本。在三维建模过程中，该模型完整还原了压缩机的外部接口位置、底脚安装尺寸、筒体外形轮廓以及气液分离器的相对位置，可直接用于空调外机的结构干涉检查、管路布局设计、安装模拟验证，帮助结构设计人员在开发阶段快速完成外机整体布局，减少后期样机试装过程中的尺寸干涉问题，同时也可用于制冷系统的管路应力仿真分析，提前预判管路振动风险，优化管路固定点位置。
