长条形连接件应力仿真分析三维设计

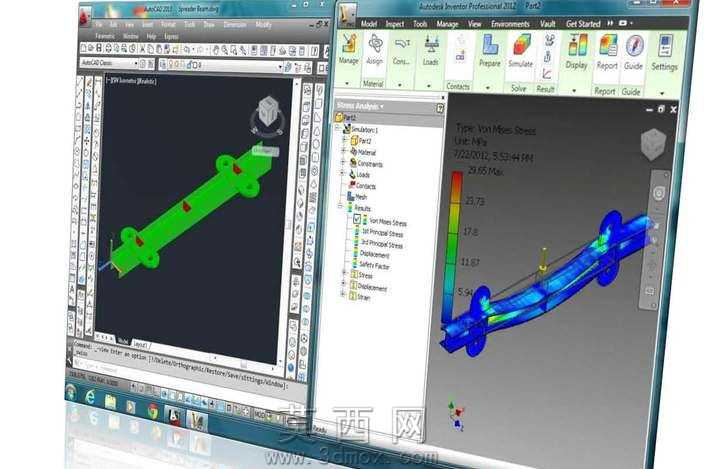

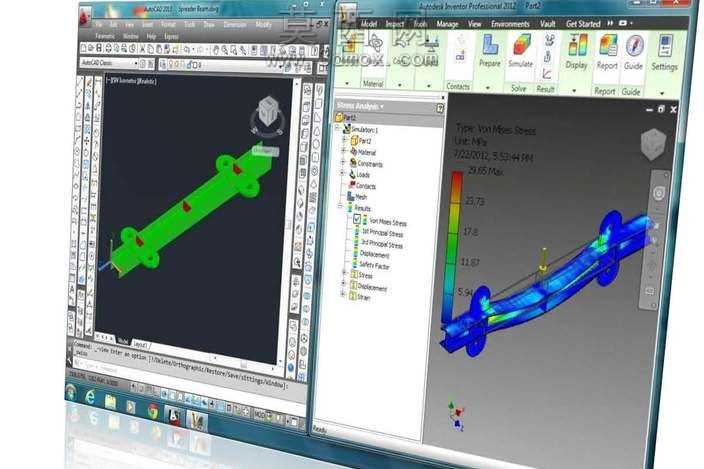

本作品针对长条形机械连接构件开展三维建模与有限元应力分析工作，建模阶段依托三维设计软件完成构件的全参数化实体构建，精准还原构件上的安装孔位、连接凸台、主体杆身的全部几何特征，对孔边倒角、凸台过渡圆角等易产生应力集中的细节结构做了完整保留，避免因几何简化导致后续仿真结果出现偏差。建模过程中采用自底向上的建模逻辑，先绘制构件的主体截面轮廓，通过拉伸指令生成基础杆身实体，再依次添加安装凸台、定位孔、连接耳片等附属结构，通过布尔运算整合为完整的实体模型，同时对模型的几何公差做了校验，确保各安装位的尺寸匹配实际装配需求。完成实体建模后进入仿真分析模块，首先对模型赋予对应金属材质的物理属性，设定弹性模量、泊松比、密度等关键参数，保证材料属性与实际加工所用的结构钢参数一致。随后开展网格划分工作，对应力集中风险较高的孔边、凸台过渡区域做网格加密处理，对受力影响较小的杆身中段采用适中网格尺寸，兼顾仿真计算的精度与运行效率。边界条件设定阶段，根据构件实际的安装工况，在固定安装孔位施加全自由度约束，在构件的受力承载位置施加对应方向的额定工作载荷，模拟构件实际工作中的受力状态。求解计算后生成直观的应力云图结果，通过彩虹色阶清晰展示构件不同区域的应力分布情况，蓝色区域代表低应力区间，红黄色区域代表高应力集中区域，能够直观定位构件的受力薄弱位置，从结果可以看出构件整体应力分布符合力学传递规律，高应力区域集中在载荷施加端与固定端的过渡位置，其余区域应力水平均处于材料许用应力范围内。整个分析过程完整覆盖从几何建模到仿真后处理的全流程，通过可视化的应力结果能够为后续的结构优化、壁厚调整、材料选型提供可靠的数据支撑，帮助设计人员在开模或实物加工前预判结构风险，减少实物测试的迭代成本，提升构件设计的可靠性与合理性。
