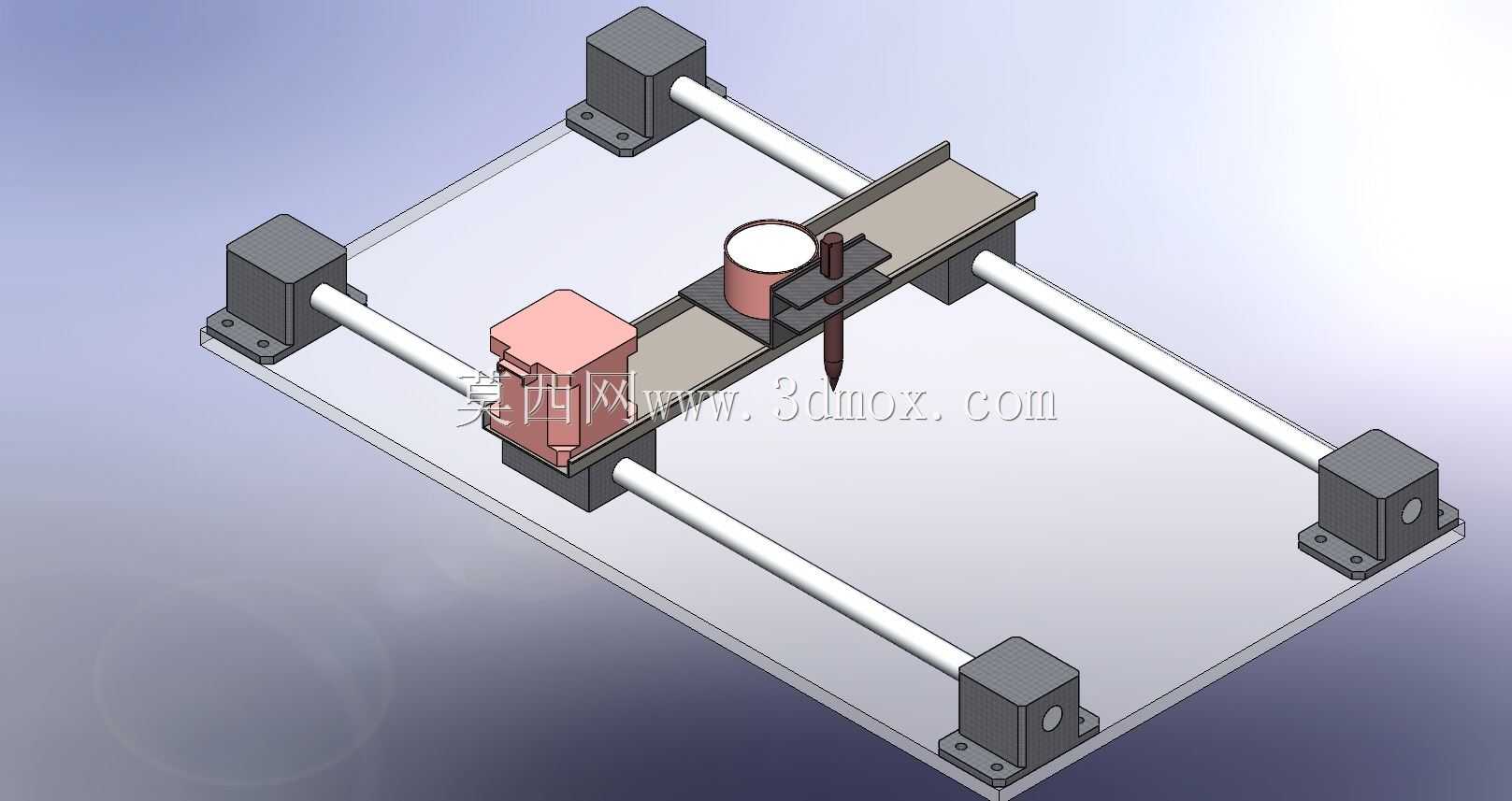

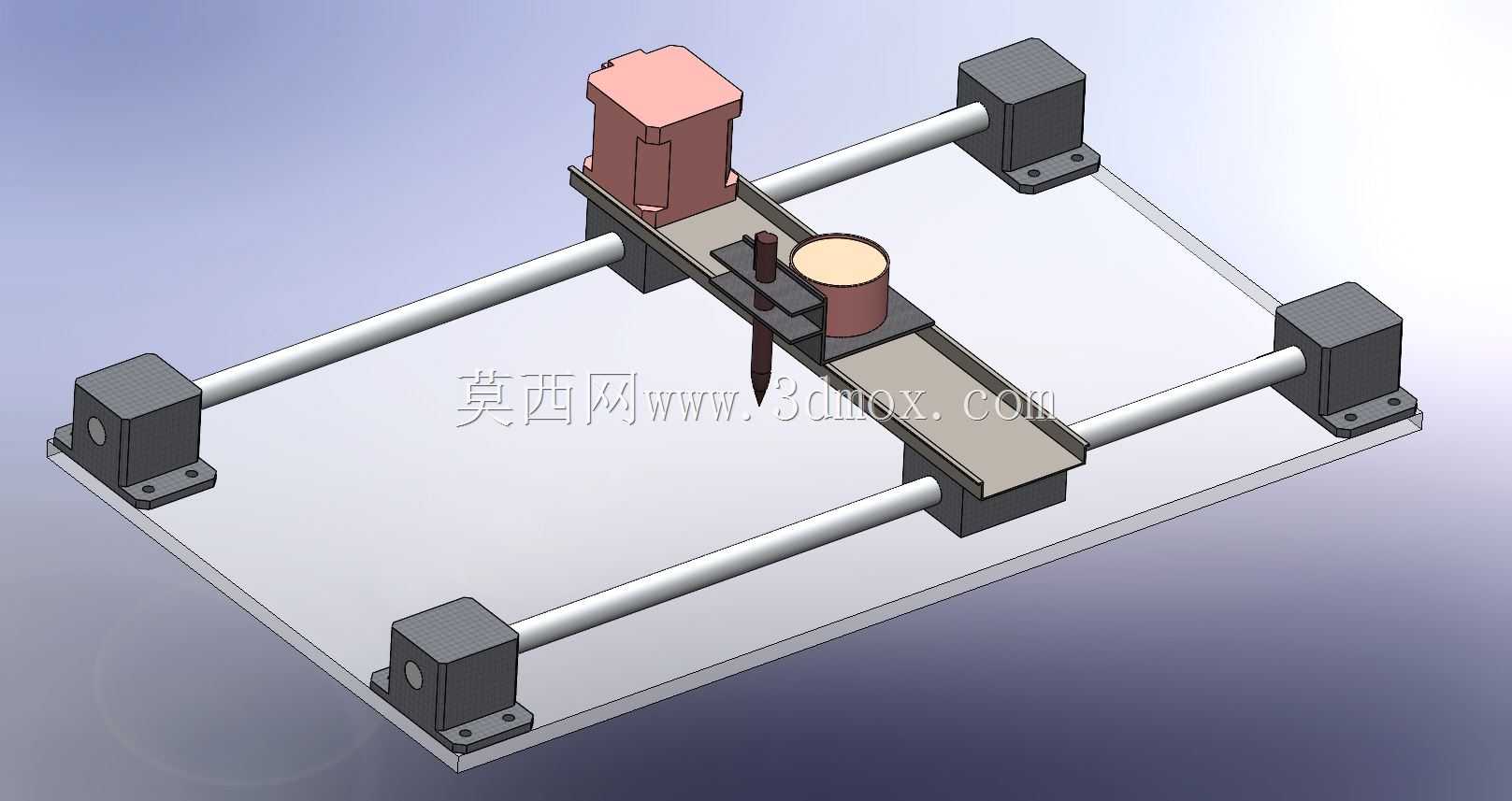

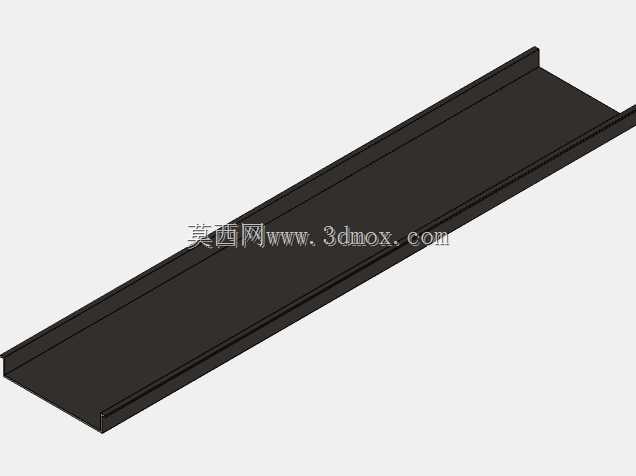

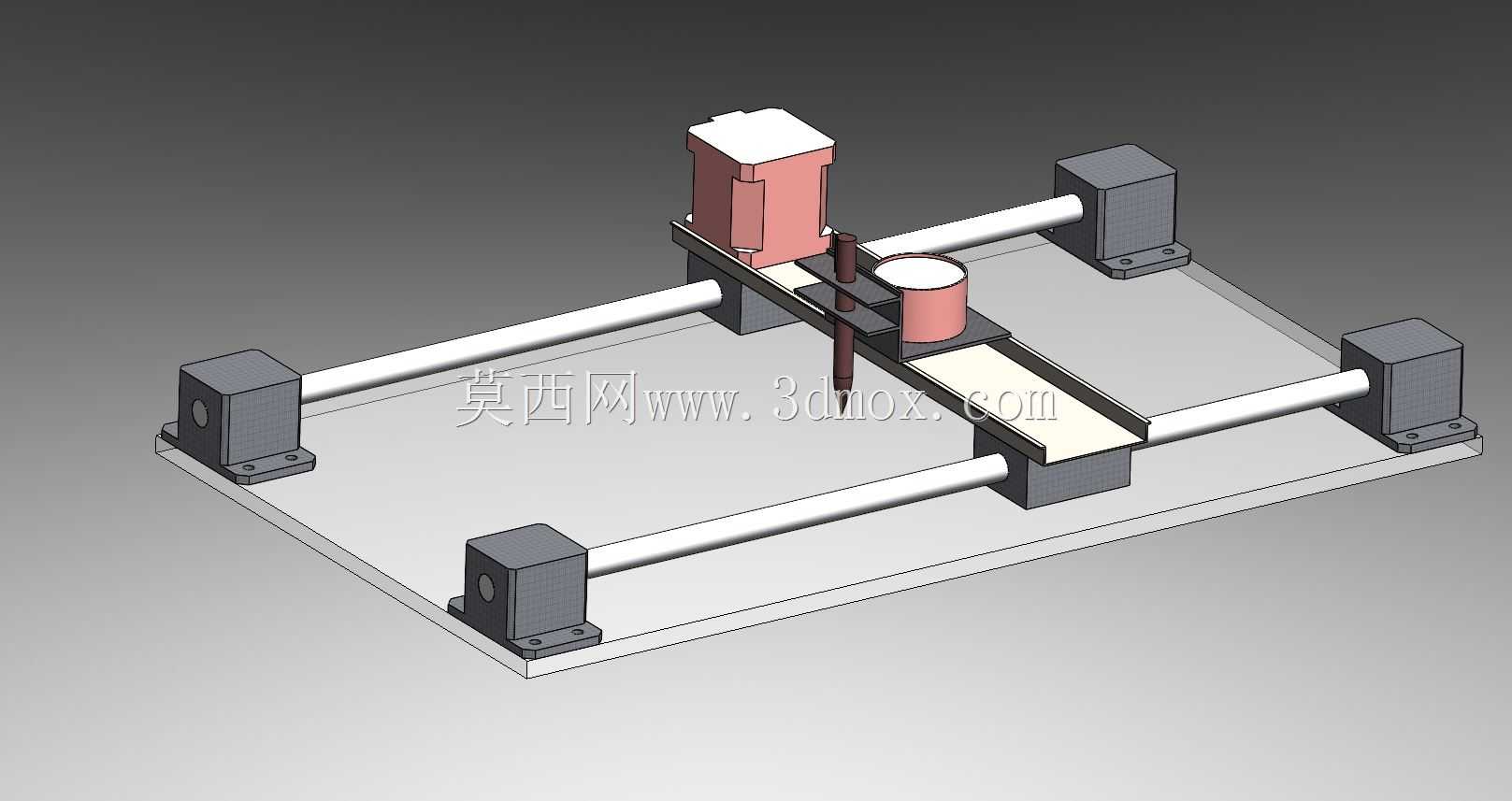

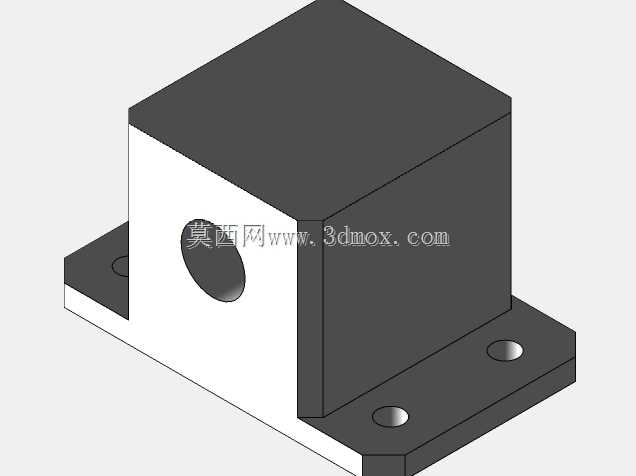

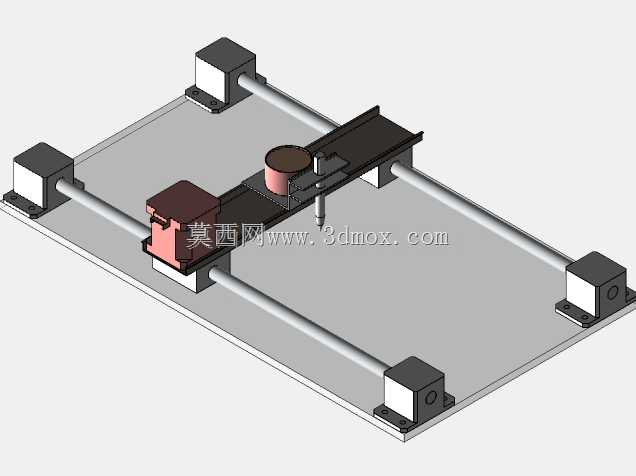

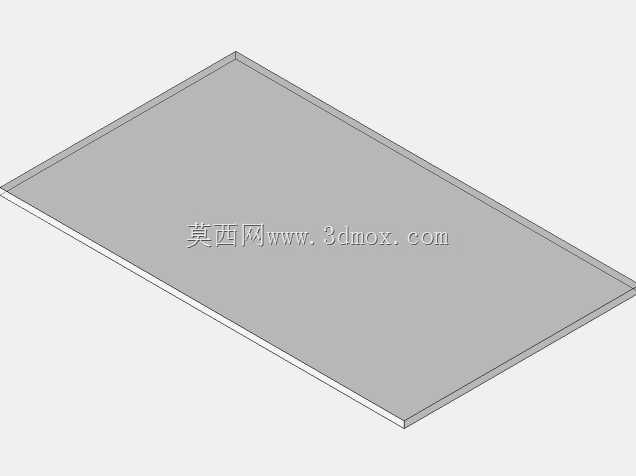

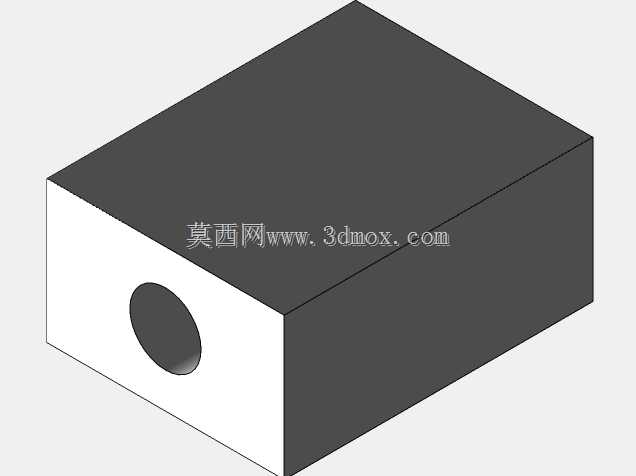

这款数控绘图装置采用经典双轴龙门式布局,核心应用场景覆盖教学实验演示、小型工件表面标记绘制、简易平面图案加工等领域,可替代人工完成重复性的平面绘图作业,降低手绘操作的人为误差,在职业院校机电一体化实训、小型广告标识打样、PCB线路板初版绘制作业中都能适配使用。设备整体以平整安装底板作为承载基准,两根平行布置的光滑导向光轴作为X向运动的支撑导向结构,光轴两端通过方形安装座固定在底板上,安装座预留螺栓孔位,可直接通过内六角螺栓将整机固定在水平工作台面,安装时需保证两根光轴的平行度公差控制在0.1mm/m以内,避免运动过程中出现卡滞问题。横跨在两根光轴上的运动滑座搭载Y向传动导向结构,绘图执行组件安装在Y向滑台上,可实现X、

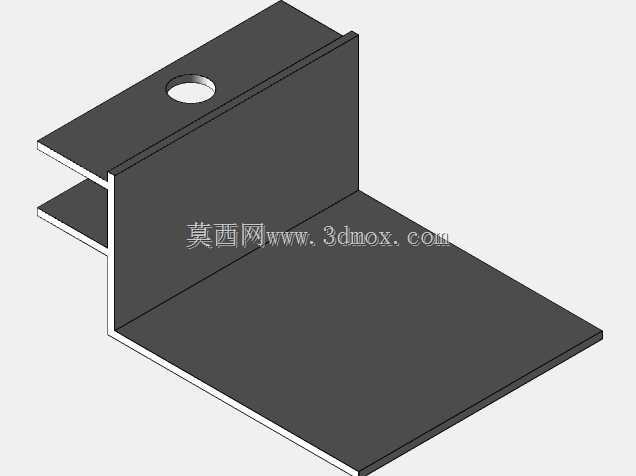

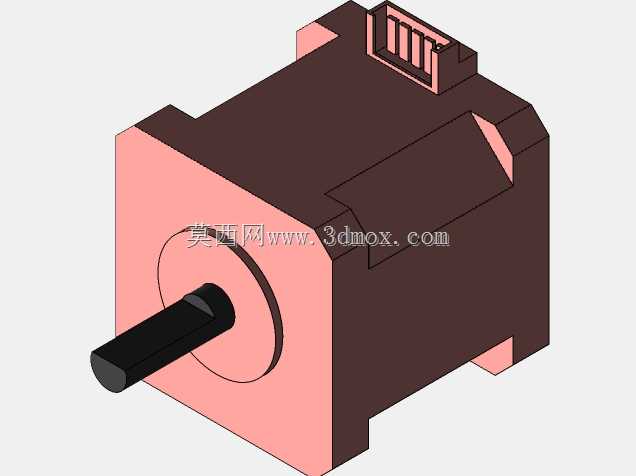

Y两个方向的平面联动运动,执行端同时预留了绘图笔、标记针两种工具的安装位,可根据作业需求更换不同的绘图执行件,满足墨水绘制、硬质表面划痕标记等不同作业需求。设计过程中优先考虑了运动结构的轻量化,滑座部分采用镂空式结构设计,在保证结构刚性的前提下降低运动部件的整体重量,减少传动过程中的惯性冲击,提升运动定位的精度。设备的传动结构采用同步带搭配滑动轴承的组合形式,相比丝杆传动结构成本更低,组装调试难度更小,适配绘图作业对传动精度的要求,不需要过高的进给推力即可完成流畅的绘图动作。绘图笔的安装位置设置了简易的压力调节结构,可通过调整弹簧预紧力控制笔尖与绘图平面的接触压力,避免压力过大划破绘图纸张,或是压力过小导致笔迹断续的问题。
整机的安装边界预留了充足的操作空间,底板边缘距离两端传动安装座预留50mm的安装操作位,方便后期维护时拆卸调整传动部件,运动行程覆盖A3幅面的绘图区域,可满足常规尺寸的平面绘图作业需求,整体结构没有冗余的复杂部件,零件加工难度低,普通机加工车间即可完成全部非标零件的加工制作,组装后仅需调整传动带张紧度、导向轴平行度即可投入使用,后期维护仅需定期清洁导向光轴表面、添加少量润滑脂即可保证运动顺畅,不需要复杂的日常保养流程。
