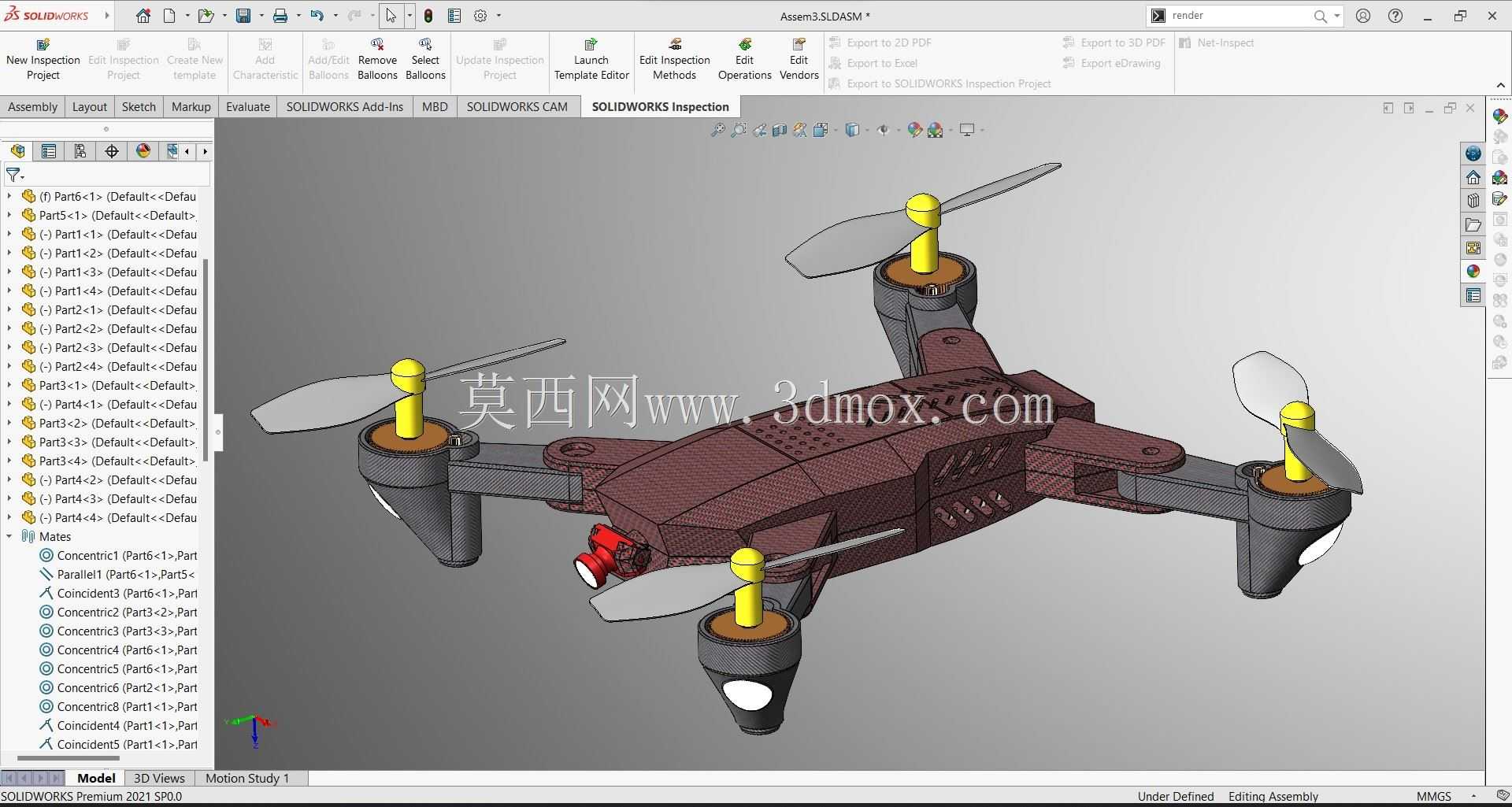

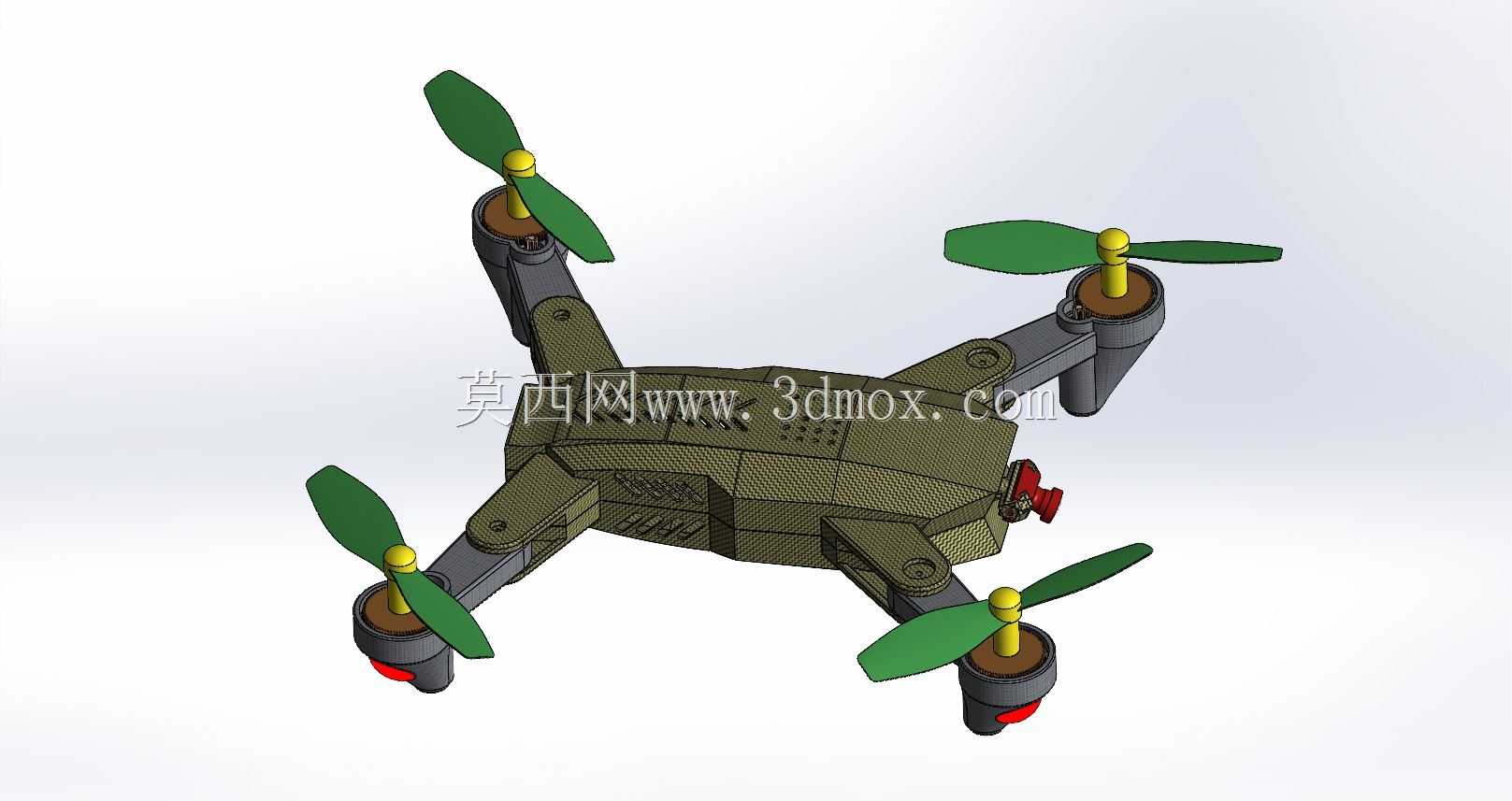

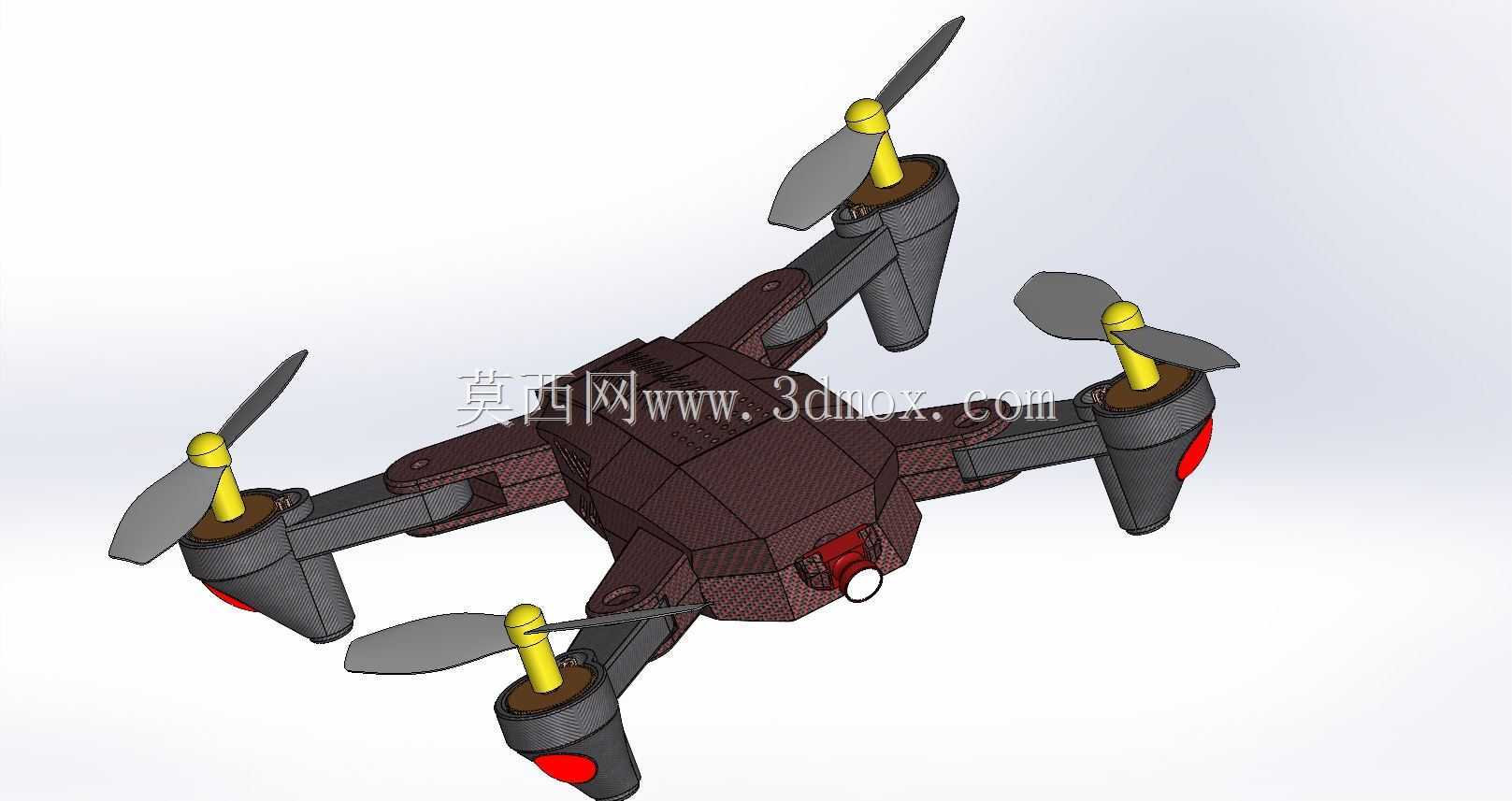

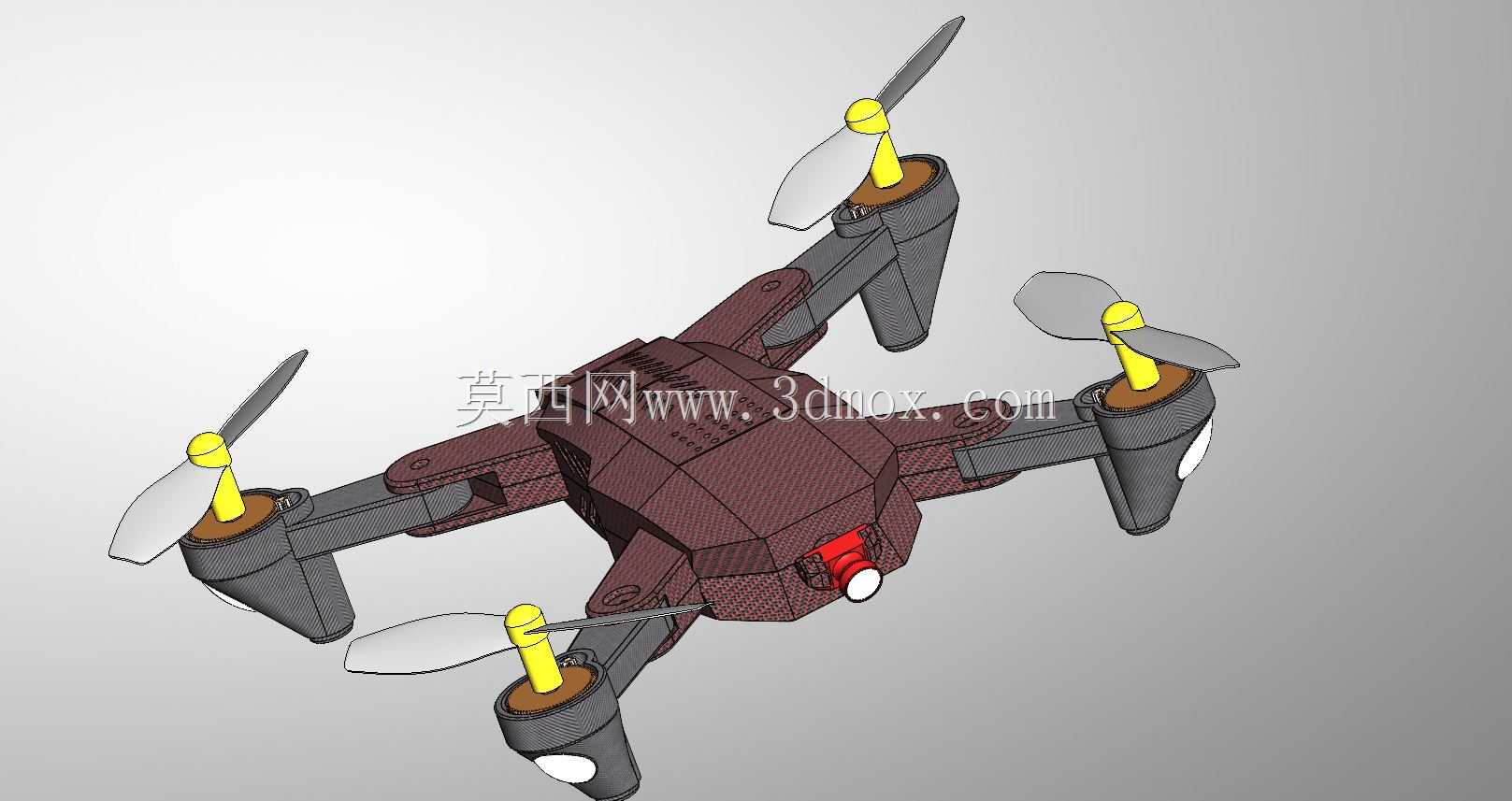

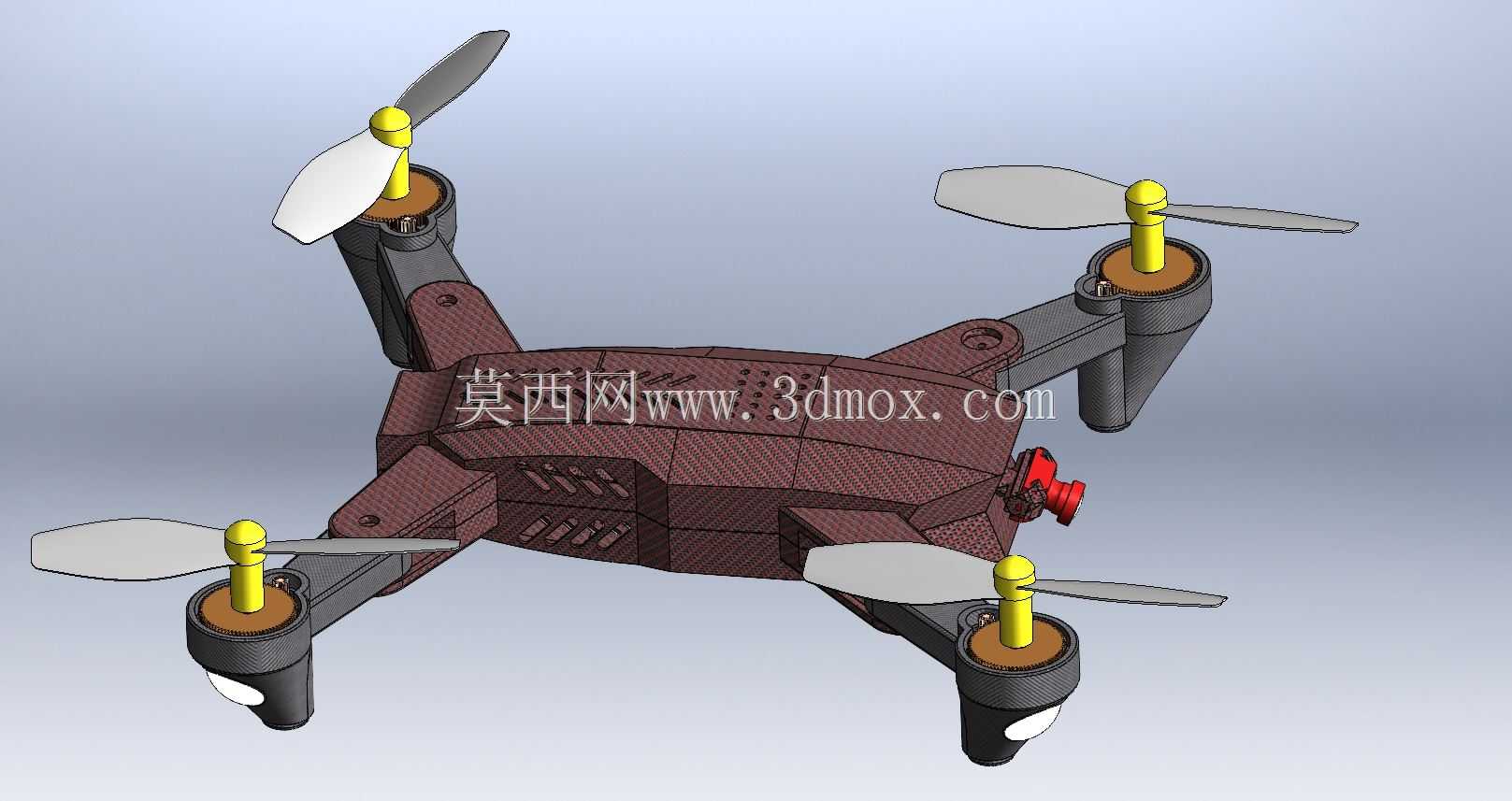

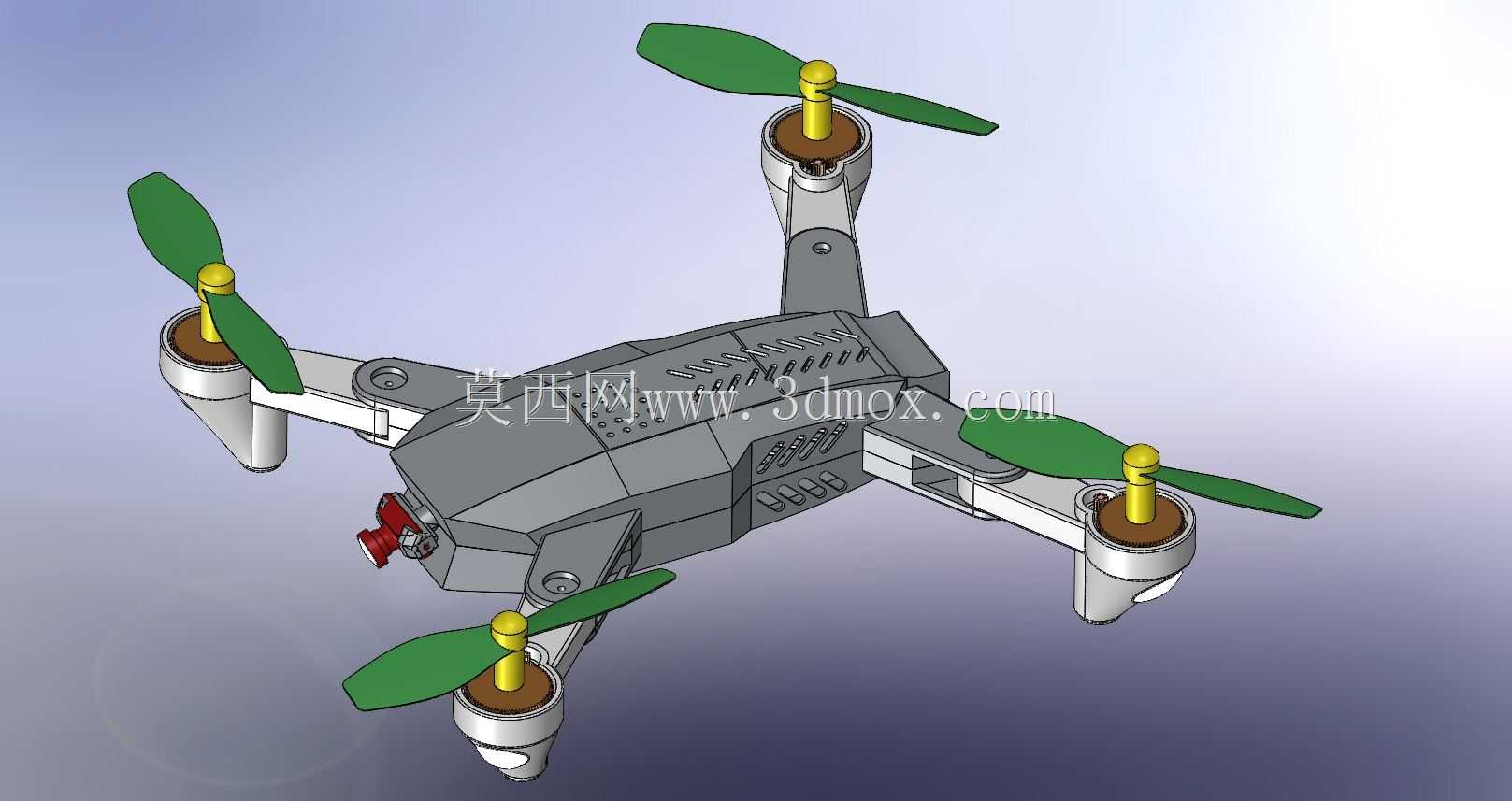

折叠式碳纤维纹理四旋翼航拍飞行器结构设计

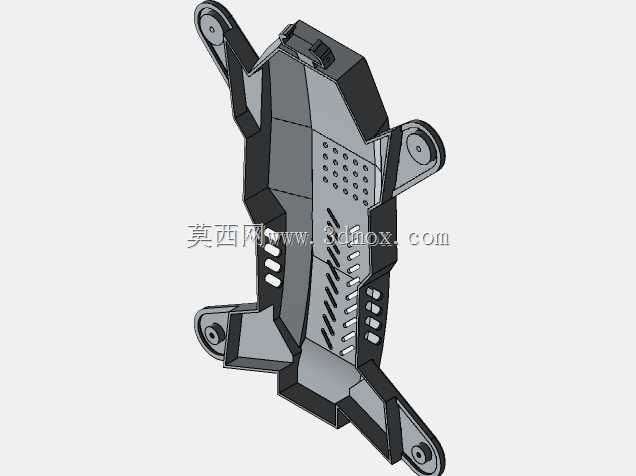

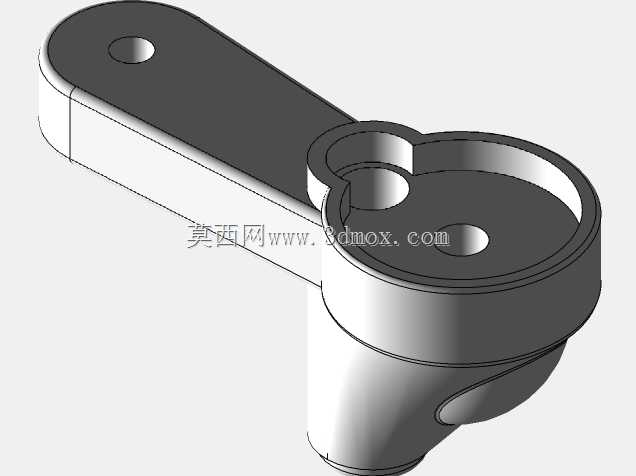

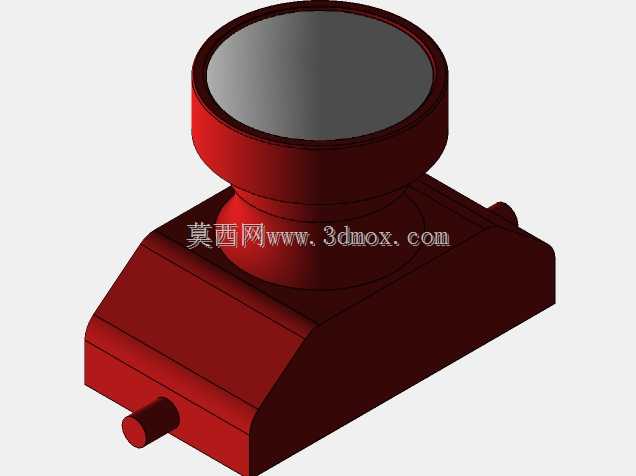

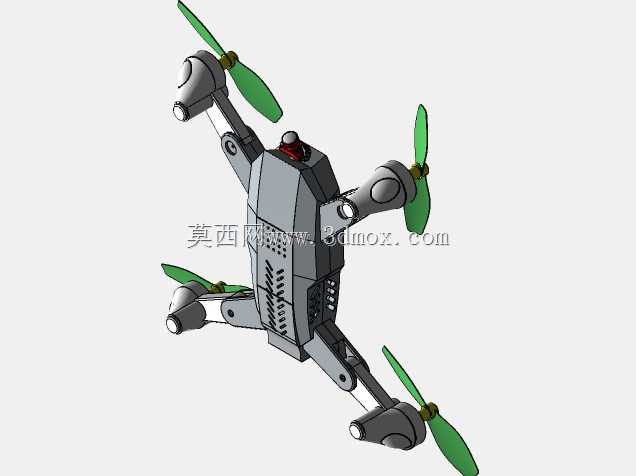

　　这款四旋翼飞行器的结构设计，首先围绕便携作业场景做了机臂折叠的结构考量，日常外业携带时可将四个带动力单元的机臂向机身主体方向收拢，大幅缩减收纳占用的空间，展开后机臂与机身的卡合结构可保证飞行过程中机臂不会出现松脱移位，适配户外巡检、近景航拍、小范围航测等多种需要频繁转场的作业场景。从功能布局来看，机身前端预留了影像载荷的安装位，可搭载轻量化的摄像模组完成画面采集，四个机臂末端的动力座采用同轴定位设计，保证螺旋桨旋转平面与机身基准面平行，抵消飞行过程中因动力安装偏斜带来的姿态偏移问题。机臂与机身主体的连接位置做了加强筋过渡，避免起降冲击、飞行中急转带来的应力集中导致连接位断裂，机身表面的碳纤维纹理并非单纯装饰，

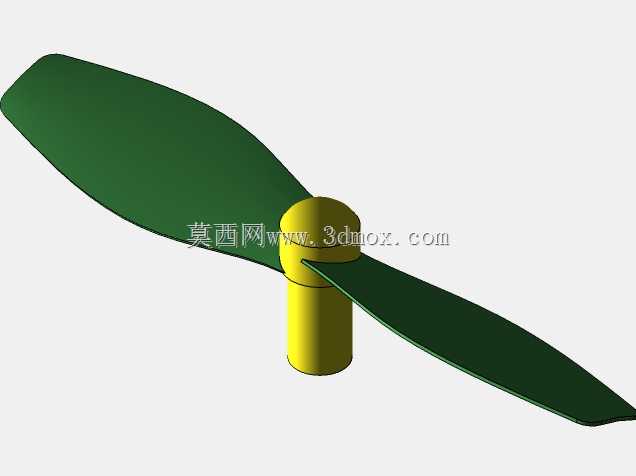

　　对应的是内部筋位的排布走向，既可以在控制整机重量的前提下提升机身结构刚度，也能减少飞行过程中机身产生的形变量，保证飞控传感器采集数据的准确性。螺旋桨采用两叶快拆结构设计，日常维护更换时无需额外工具，直接插拔即可完成桨叶的替换，桨叶根部与电机轴的配合做了防呆设计，可避免正反桨装错导致的起飞侧翻问题。机身底部预留了电池仓的安装空间，电池与仓体的配合采用滑扣式固定，飞行过程中不会因为机身振动出现电池松脱断电的情况，同时仓体位置做了居中设计，保证整机重心落在四个旋翼形成的升力中心位置，减少飞控系统的姿态修正负担，提升飞行续航表现。起落部分集成在机臂末端的动力座下方，采用短小的支撑凸点设计，既可以在降落时为机身、前端载荷提供足够的离地间隙，

　　避免地面凸起剐蹭机身或镜头，也不会因为过长的起落架增加飞行风阻。整个结构的安装边界控制十分紧凑，所有电子元件的安装位都预留了走线槽，可将电调、飞控、电池的连接线规整收纳在机身内部，避免线材外露干扰桨叶旋转，同时也能减少线材在高速气流下产生的振动噪音。从实际使用的角度出发，这款结构设计兼顾了便携性与结构强度，没有为了追求外观造型牺牲结构可靠性，各个易损部件都采用模块化设计，出现损坏时可单独替换对应部件，无需整体更换机身，能有效降低日常使用的维护成本，适配个人航模爱好者、小型作业团队的日常使用需求。
