手动杠杆式拨动推夹柱塞结构设计

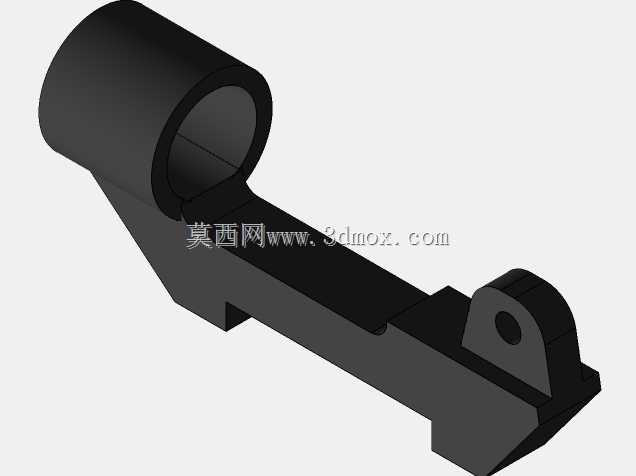

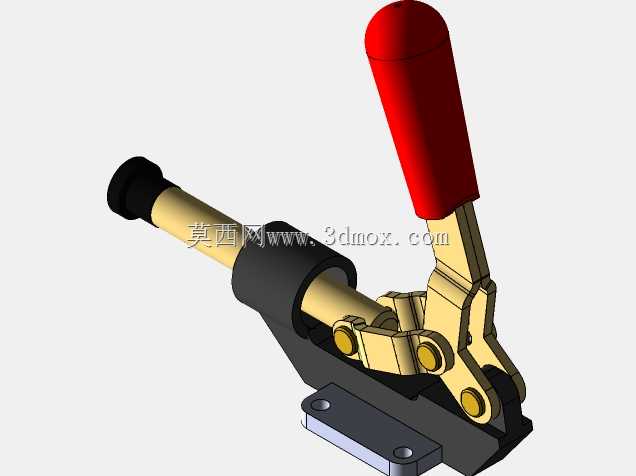

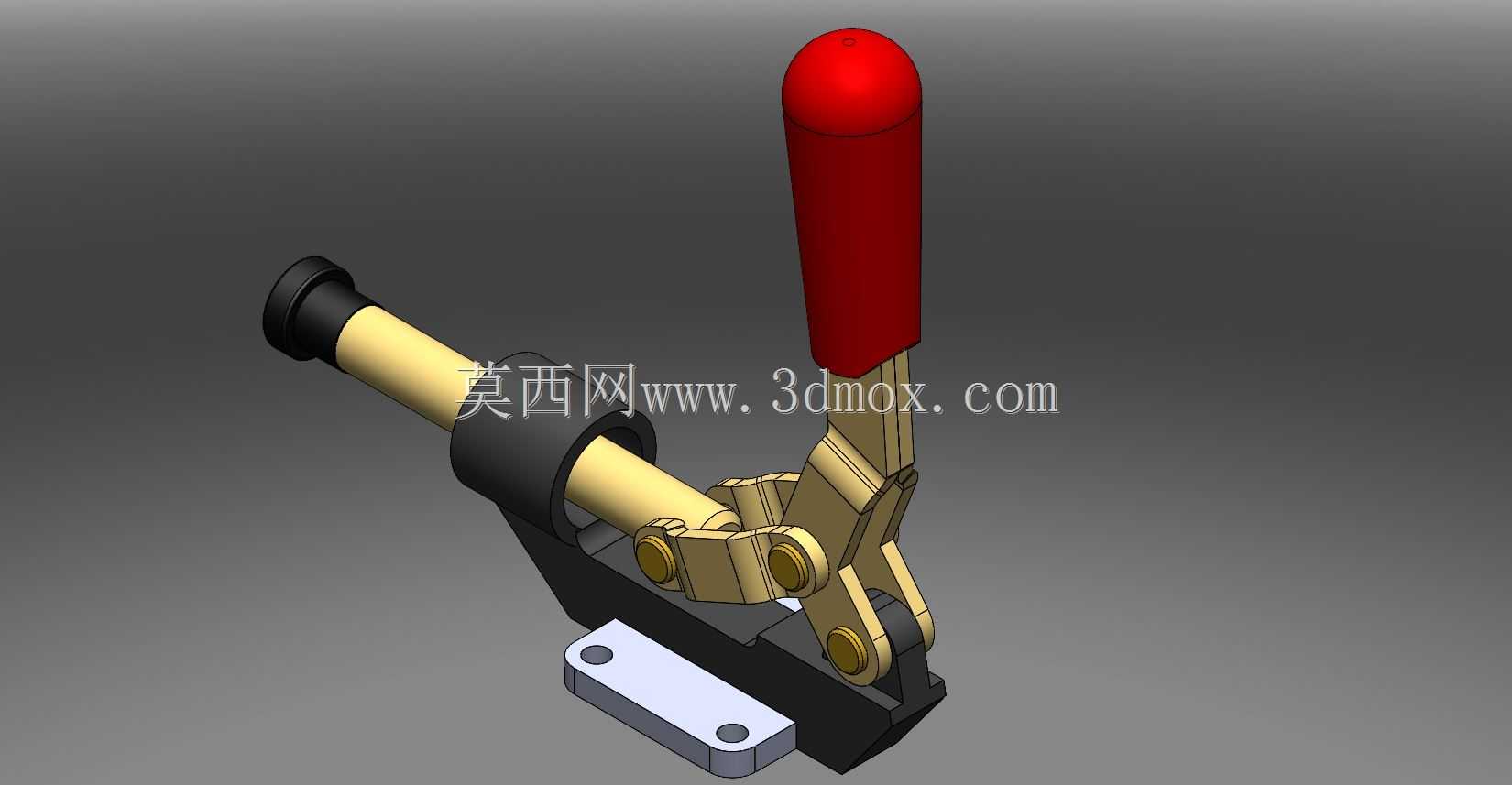

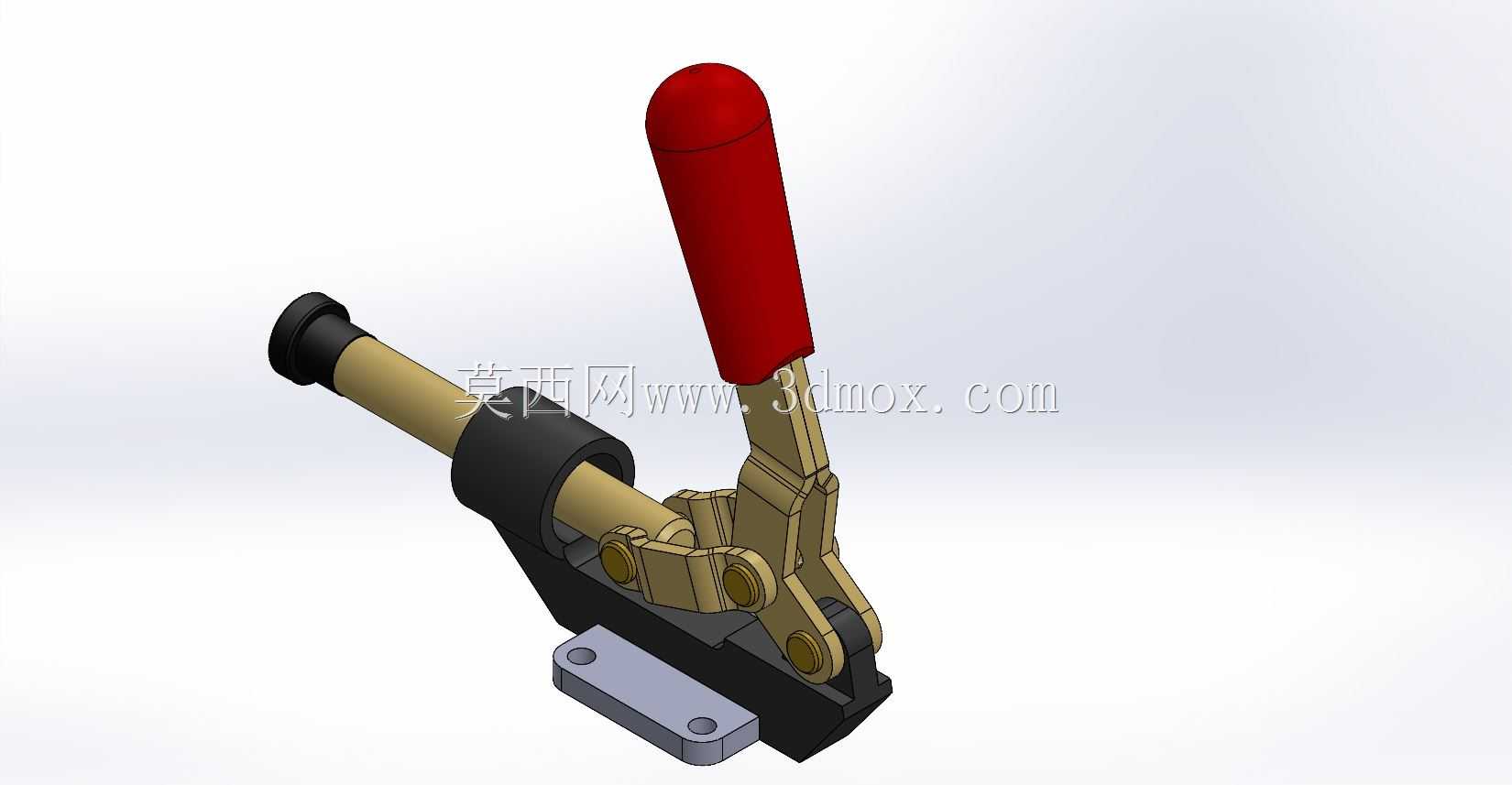

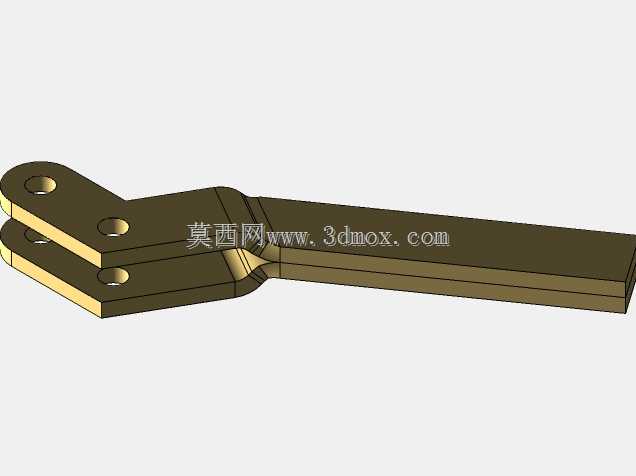

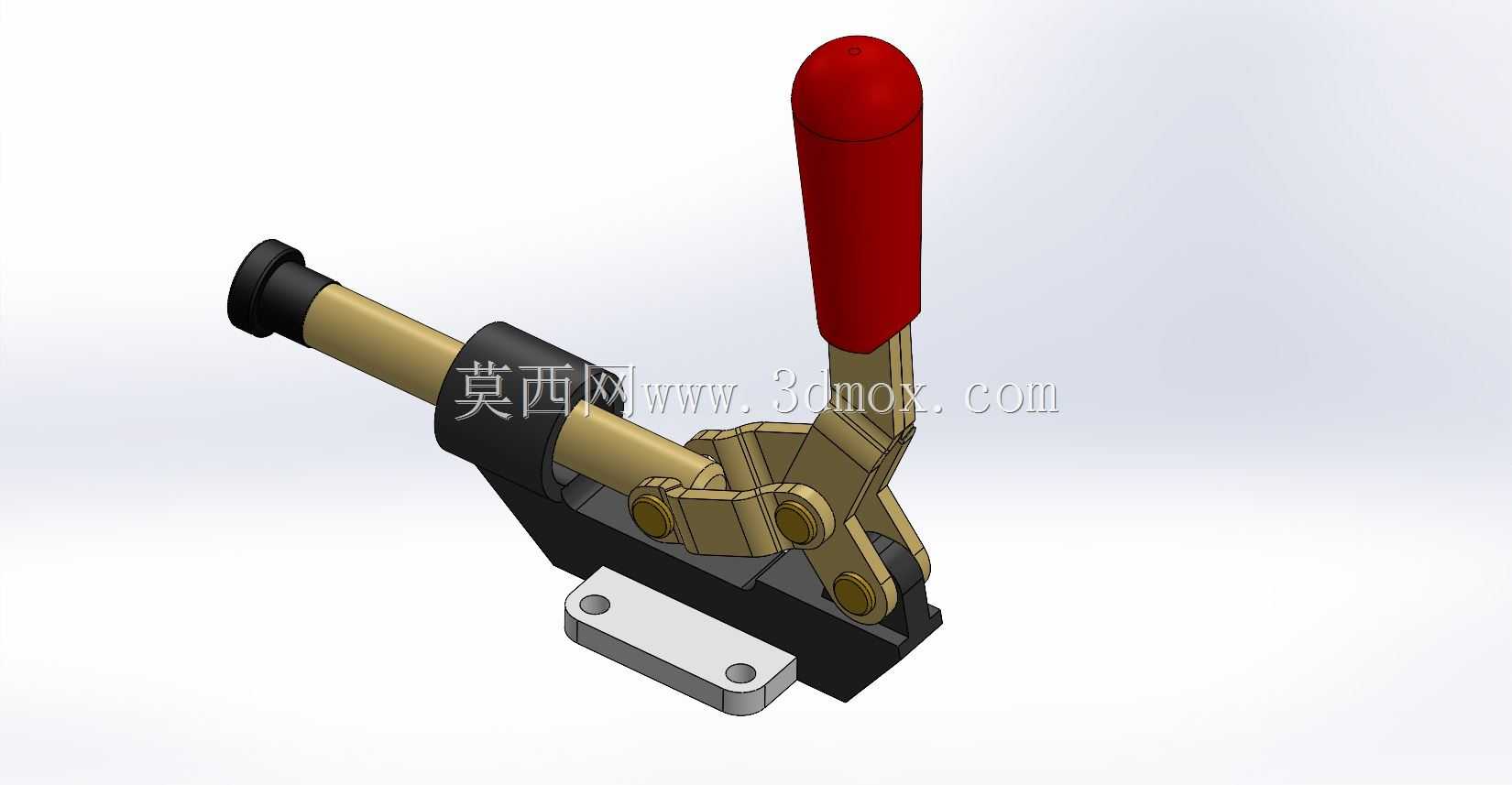

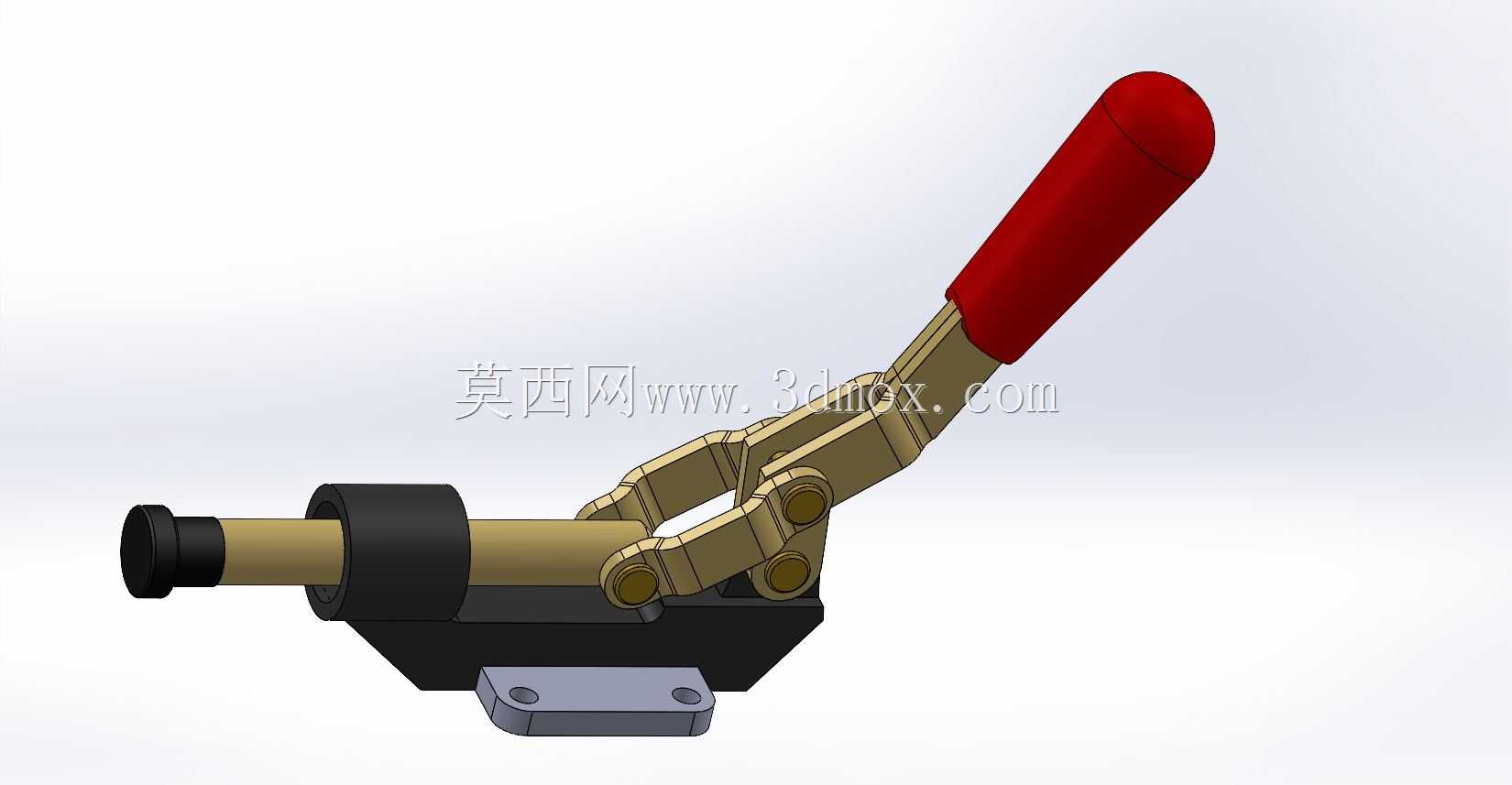

　　这类手动杠杆式推夹柱塞，多应用在小型工装夹具台、薄板焊接定位工位、电子元件组装治具上，作为快速压紧与释放的执行构件，替代传统螺栓压紧的繁琐操作，能在单手握持操作下一秒完成工件的锁止与松脱，适配频繁换件的小批量加工场景。从结构设计逻辑来看，整套机构采用复合杠杆增力原理，操作端的红色绝缘握把通过铰接连杆将力传递到横向柱塞杆，内部的铰接副均做了销轴限位，避免施力过程中出现连杆过死点卡顿的问题，底座采用沉头孔安装方式，安装面做了铣平处理，保证和工装基板贴合时无翘曲间隙。柱塞杆的行程控制在25mm范围内，既满足薄板类工件的装夹让位需求，又不会因为行程过长导致操作力臂过大、机构整体尺寸冗余，柱塞头部做了橡胶防滑头设计，

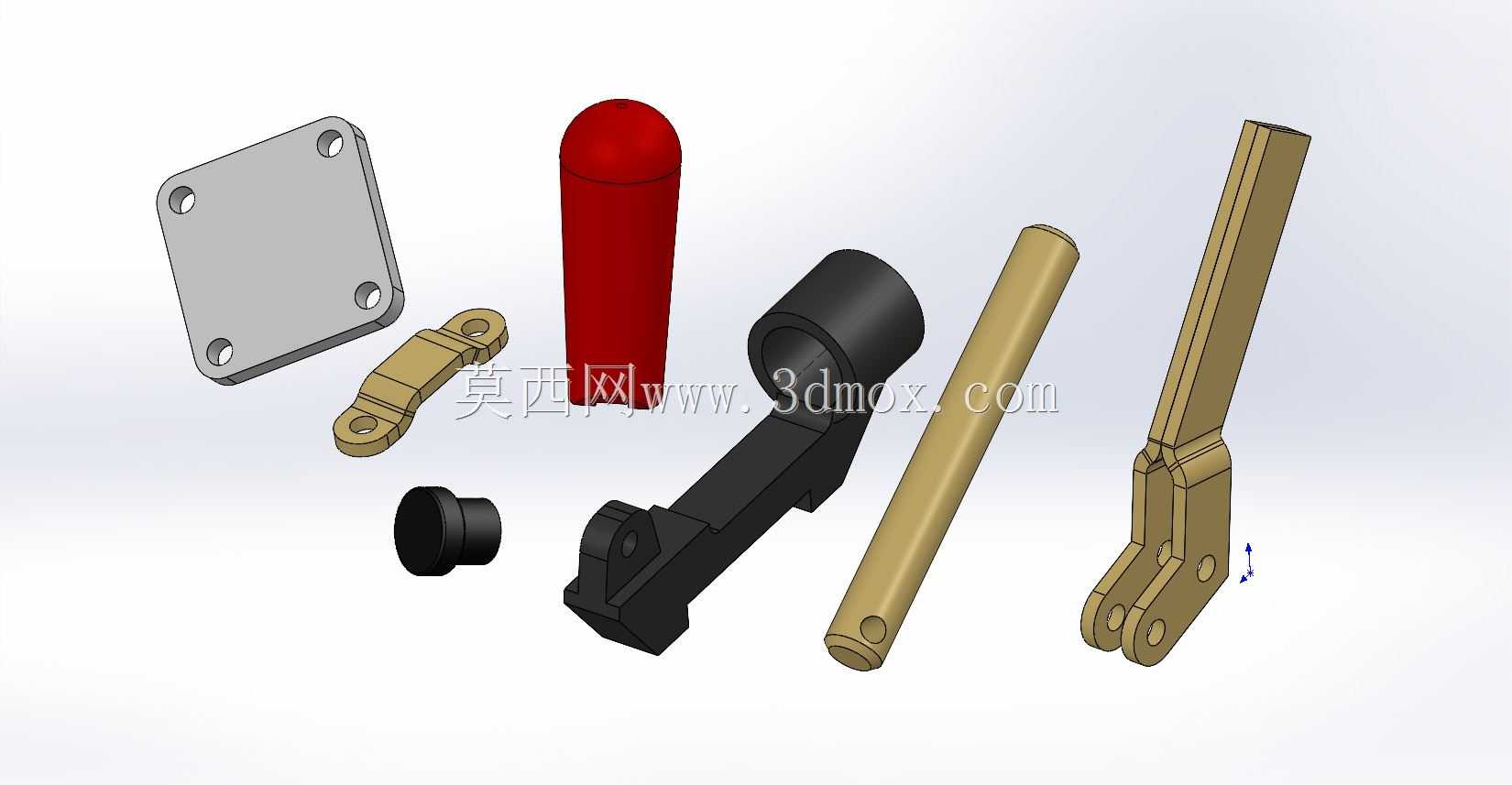

　　接触工件时不会压伤薄板表面，同时能提供足够的静摩擦力避免装夹移位。整套机构的安装边界控制在长120mm、宽45mm、高160mm范围内，底座两个安装孔的孔距为32mm，适配市面上多数标准工装基板的孔位排布，不需要额外做转接板即可直接安装。设计过程中特意将所有铰接点的销轴做了可拆卸设计，日常维护时只需要更换磨损的销轴和衬套，不需要整体更换夹具，降低产线的工装维护成本。杠杆的力比经过反复校核，单手握持施加150N的握力时，柱塞端能输出接近1200N的压紧力，足够应对1-6mm厚度钢板、铝板的装夹需求，同时不会因为力比过大导致操作时手感过重。机构的所有运动副都预留了0.1-0.2mm的配合间隙，避免车间内的金属切屑、粉尘进入后出现卡滞，外露的金属部件均做了发黑防锈处理，适配车间多油污、多粉尘的恶劣使用环境，握把采用绝缘胶木材质，在涉及焊接的工位使用时也能避免触电风险。
