C形螺旋夹紧工装结构设计

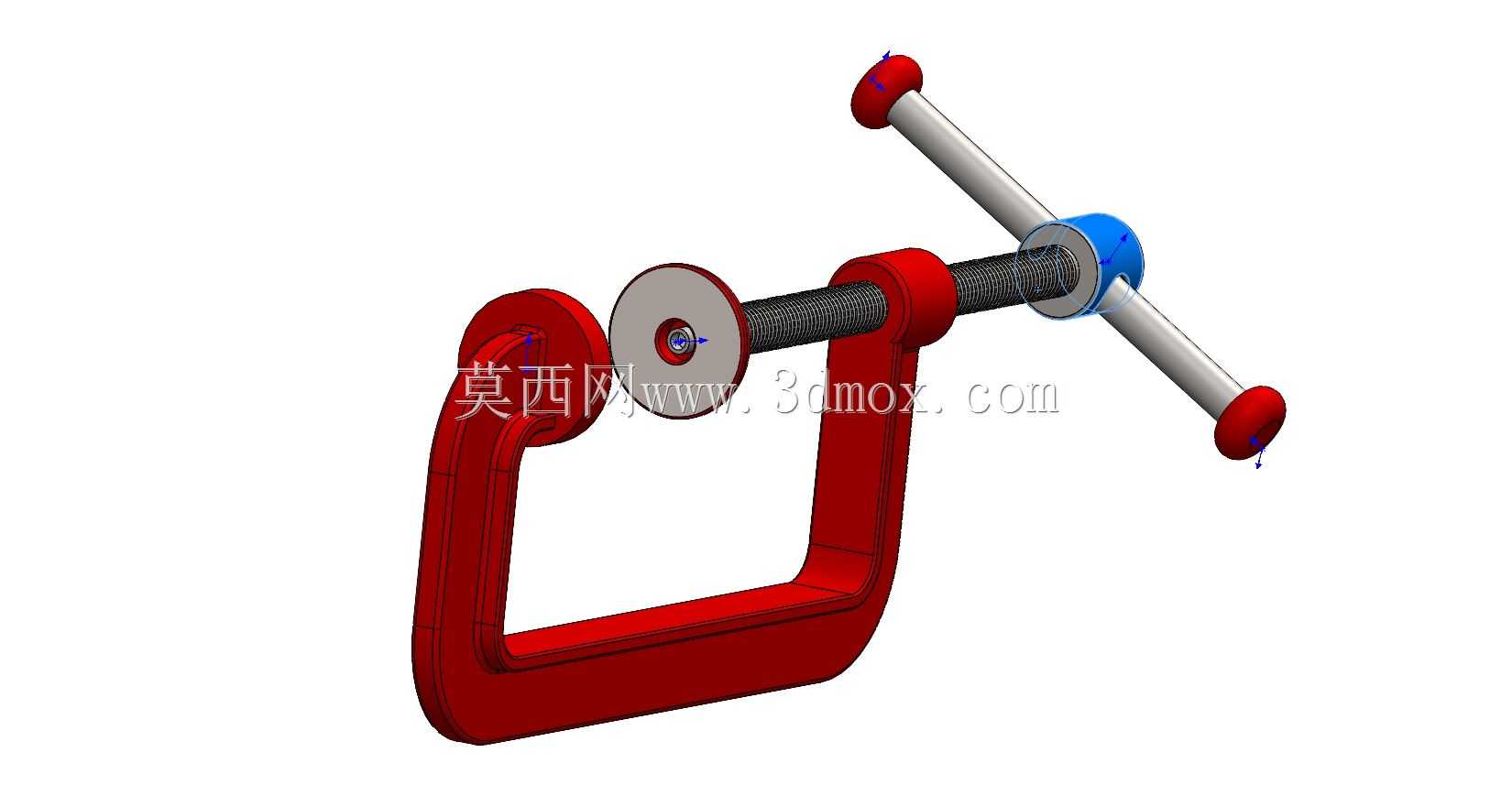

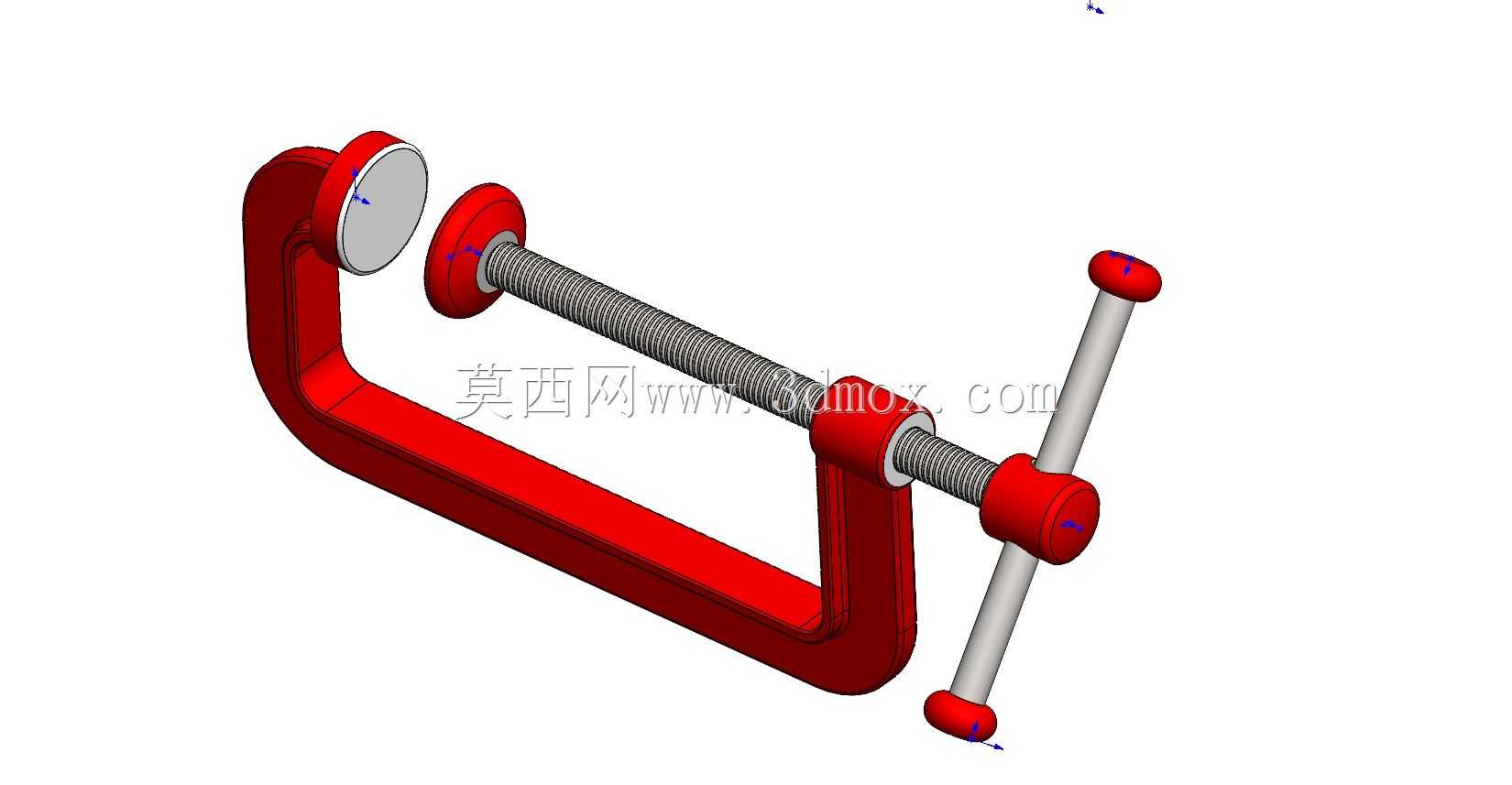

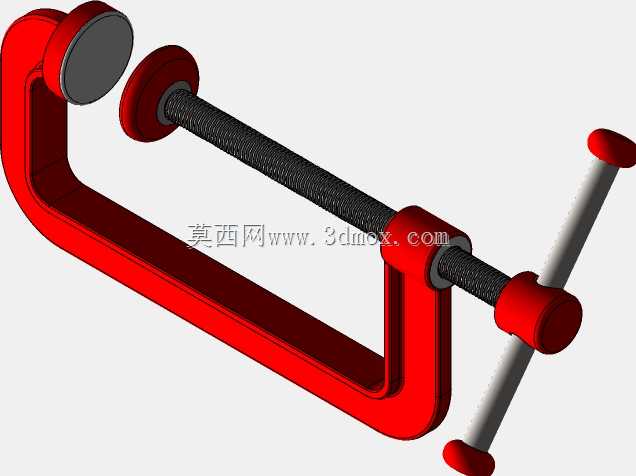

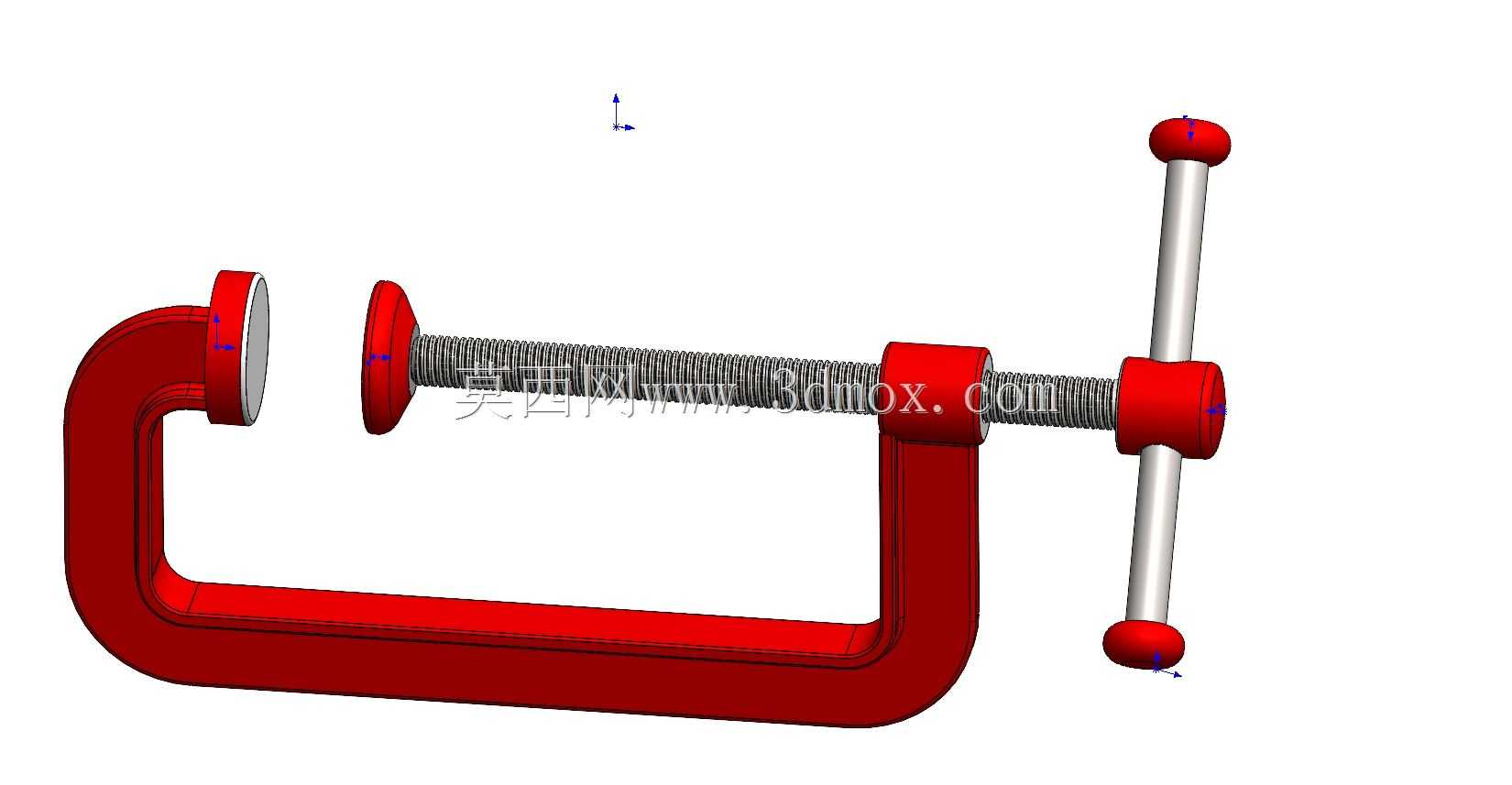

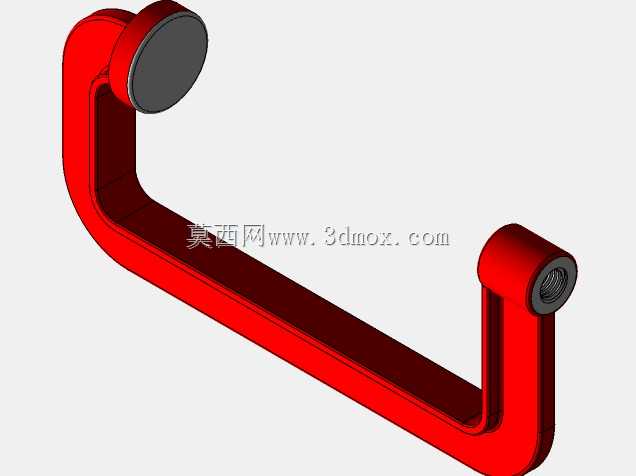

　　日常机加工、装配、维修场景里，这类C形螺旋夹紧件的使用频率远超多数专用夹具，不管是小型零件焊接时的对位固定、木板粘接时的施压定型，还是台钻作业时的工件辅助压紧，都能看到它的身影。和快速夹钳相比，它的夹紧行程调节范围更宽，不需要提前匹配工件厚度做档位调整，单靠螺杆的旋进就能适配从薄垫片到数厘米厚的叠层工件，夹紧力的输出也更线性，操作人员可以通过摇杆的施力手感灵活控制压紧力度，避免薄壁件被夹变形、脆性件被夹碎裂的问题。从结构设计逻辑来看，C形架体采用整体弯制成型的受力结构，开口侧的上下两个承压面做了平行度公差约束，保证夹紧时受力方向垂直于工件接触面，不会出现压偏、打滑的情况；架体的弧形过渡段做了壁厚加厚处理，

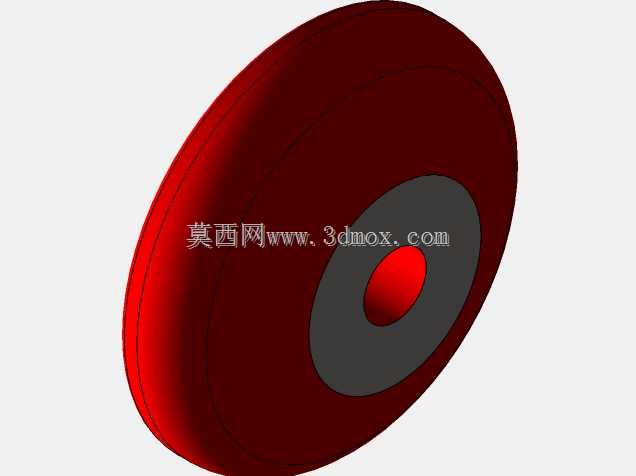

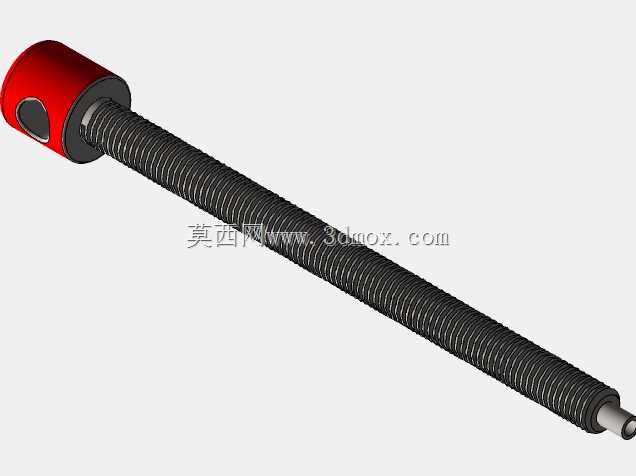

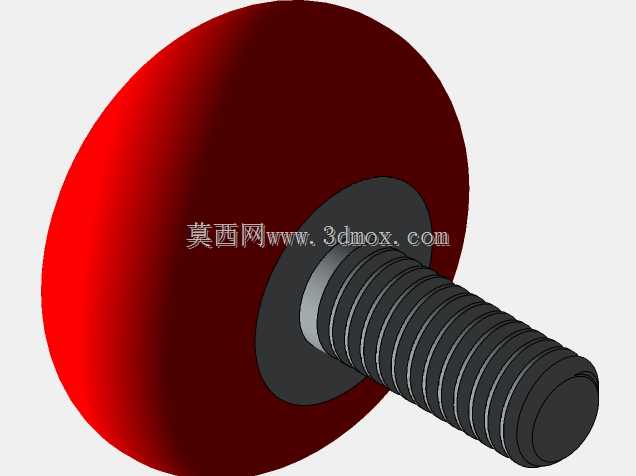

　　抵消螺杆旋紧时架体开口处产生的张开应力，避免长期使用后架体出现塑性变形导致开口张角变大、夹紧失效。螺杆部分采用梯形螺纹传动，相比普通三角螺纹，它的牙根强度更高，耐磨性能更好，频繁旋进旋出也不容易出现滑牙问题，螺杆前端的压盘做了活动铰接设计，夹紧工件时压盘可以自适应贴合工件表面，不会因为螺杆转动带动工件移位，也能减少压盘对工件表面的压痕损伤。尾部的摇杆采用穿杆式结构，不需要额外做防滑握柄，需要大夹紧力的时候可以在摇杆端加套管延长力臂，日常轻载使用时直接用手转动就能完成操作，闲置时摇杆可以贴靠架体收纳，不会额外占用存放空间。从安装边界来看，这类夹具不需要额外固定在工作台面，属于便携式手动工装，

　　自身C形开口的深度决定了它可夹持工件的边缘宽度，架体的整体高度决定了最大可夹持工件的厚度，选型时只要确认开口深度和最大开口量两个参数，就能匹配绝大多数常规作业场景的夹紧需求，它的压盘直径也做了适配设计，既不会因为直径太小导致工件局部压强过大，也不会因为直径过大干涉相邻的作业位置。在做三维结构建模时，架体部分要重点校核弧形段的弯曲应力，螺杆和架体的配合螺纹段要预留足够的啮合长度，保证大夹紧力下螺纹不会脱扣，活动压盘和螺杆端部的铰接间隙要控制在合理范围，间隙过大会导致压盘晃动，间隙过小则会让压盘转动卡滞，影响自适应贴合的效果。
