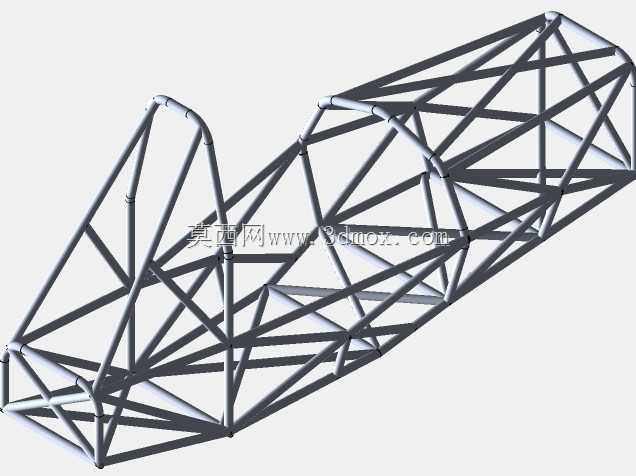

大学生方程式赛车钢管空间桁架底盘结构

　　这套钢管桁架式底盘结构，是面向大学生方程式赛事场景开发的承载基体，核心作用是为整车所有子系统提供可靠的安装定位基准，同时承受行驶过程中来自路面、动力总成、空气动力学套件的各类交变载荷。从实际赛事应用场景来看，这类空间桁架结构需要兼顾多维度的性能要求：首先是 torsional stiffness 指标，足够的扭转刚度是保证悬架几何参数在动态载荷下不发生过度偏移的基础，直接影响轮胎接地性与整车操控响应精度，设计过程中通过三角形桁架单元的密集排布，在乘员舱、动力总成安装区、前悬安装塔座、后悬副车架连接区做了差异化的管径与壁厚匹配，避免出现局部刚度突变引发的应力集中问题。设计思路上没有采用一体式单体壳结构，而是选择冷拔无缝钢管通过弯管、

　　焊接拼接的成型方案，核心是兼顾加工可行性与后期调校修改的便利性，学生团队在常规金工实训条件下即可完成加工制作，不需要依赖大型热压罐、高精度模具等昂贵加工设备，非常适配赛事的低成本开发要求。从安装边界来看，前部桁架预留了前悬摇臂、转向机、制动总泵、前防撞缓冲结构的安装点位，所有安装面的孔位同轴度、平面度公差都按照赛事规则要求做了预留，不需要后期额外做大规模补焊修改；中部乘员舱区域严格按照人机工程要求划定了轮廓边界，保证驾驶员佩戴头盔、穿戴赛车服与安全带后有足够的操作空间，同时防滚环的管径、连接节点强度完全满足赛事安全规范，侧边防撞杆的排布也预留了侧箱散热器、电池组、线束走线的安装空间；后部桁架围绕动力总成、差速器、后悬摇臂、

　　排气系统的安装需求做了结构优化，通过斜向支撑管将动力输出的反作用力矩分散到整个主框架上，避免局部载荷过大导致焊缝开裂。外形尺寸上严格遵循赛事规则的尺寸限制，整车宽度、轴距、前后悬长度都控制在规则允许的范围内，底盘最低点的离地间隙也结合赛事动态项目的通过性要求做了匹配，避免在耐久赛、八字绕环项目中出现底盘剐蹭地面的问题。实际使用中，这类桁架结构的重量控制优势也十分明显，通过拓扑优化删减非承载区域的冗余管材，在保证刚度与强度的前提下尽可能降低整备质量，对赛车的加速、制动性能提升有直接帮助，同时开放式的框架结构也方便后期对各个子系统做检修调整，不需要大面积拆解覆盖件即可完成悬架参数调整、油路电路检修等操作。
