工业RFID识别终端内部结构设计

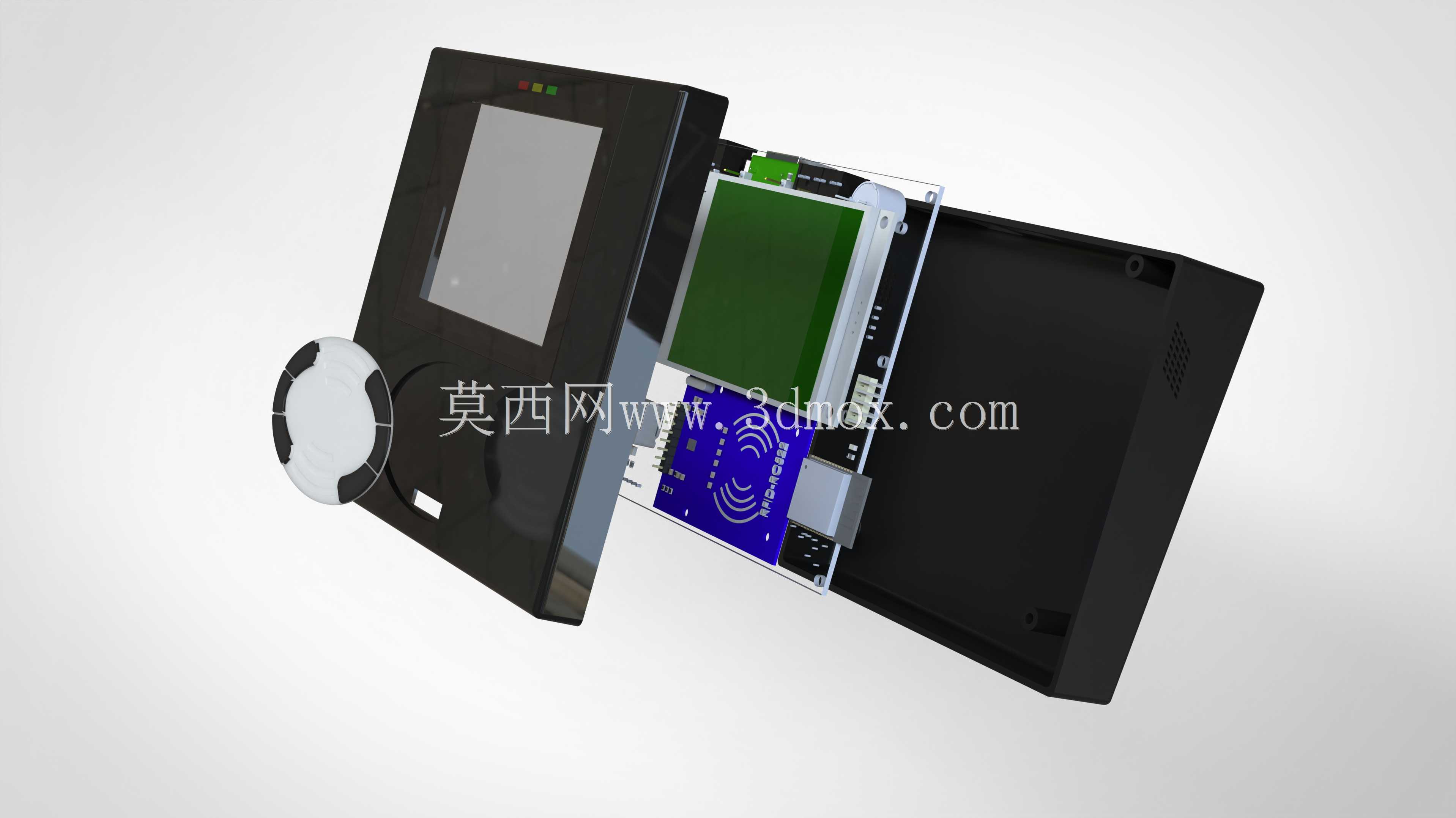

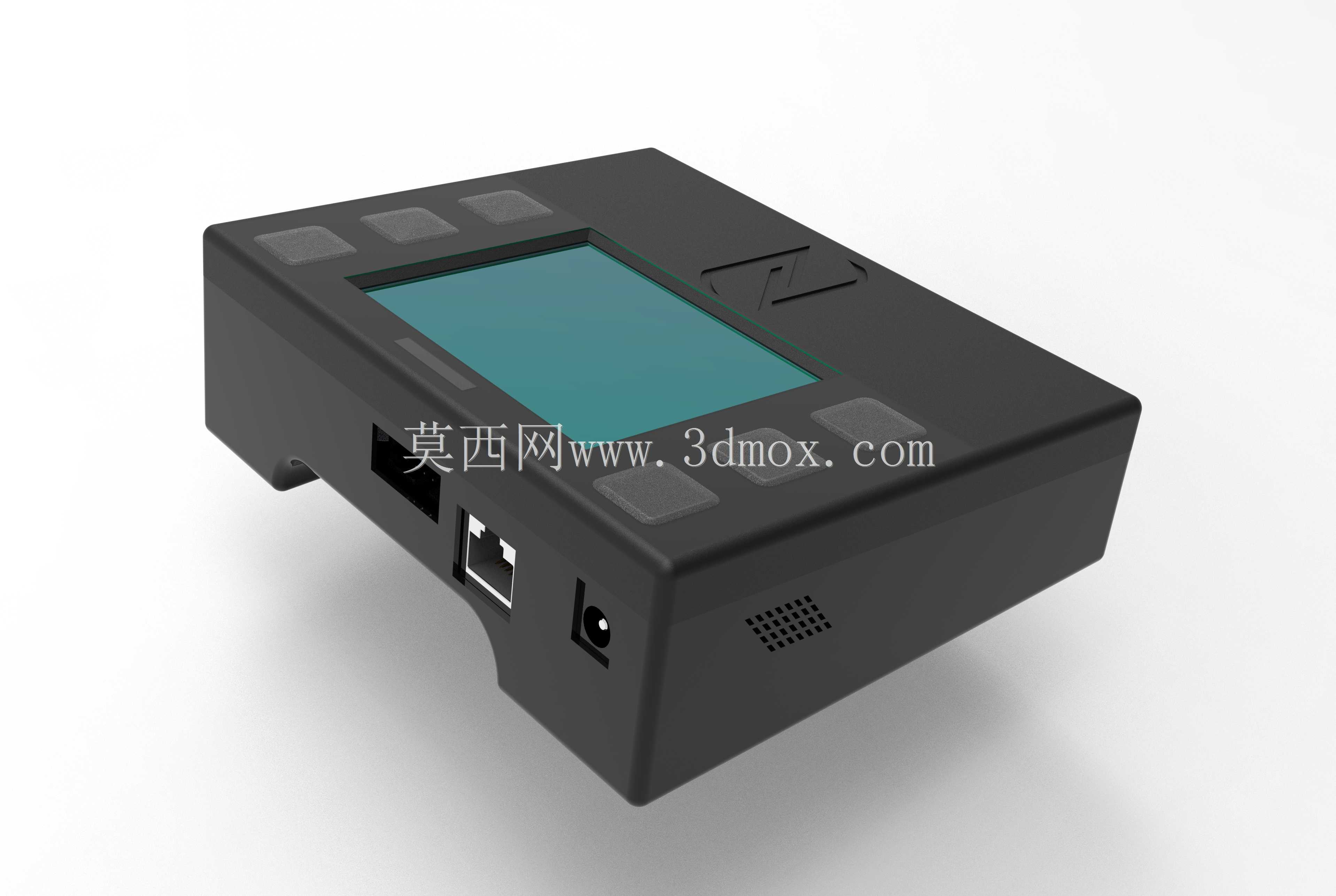

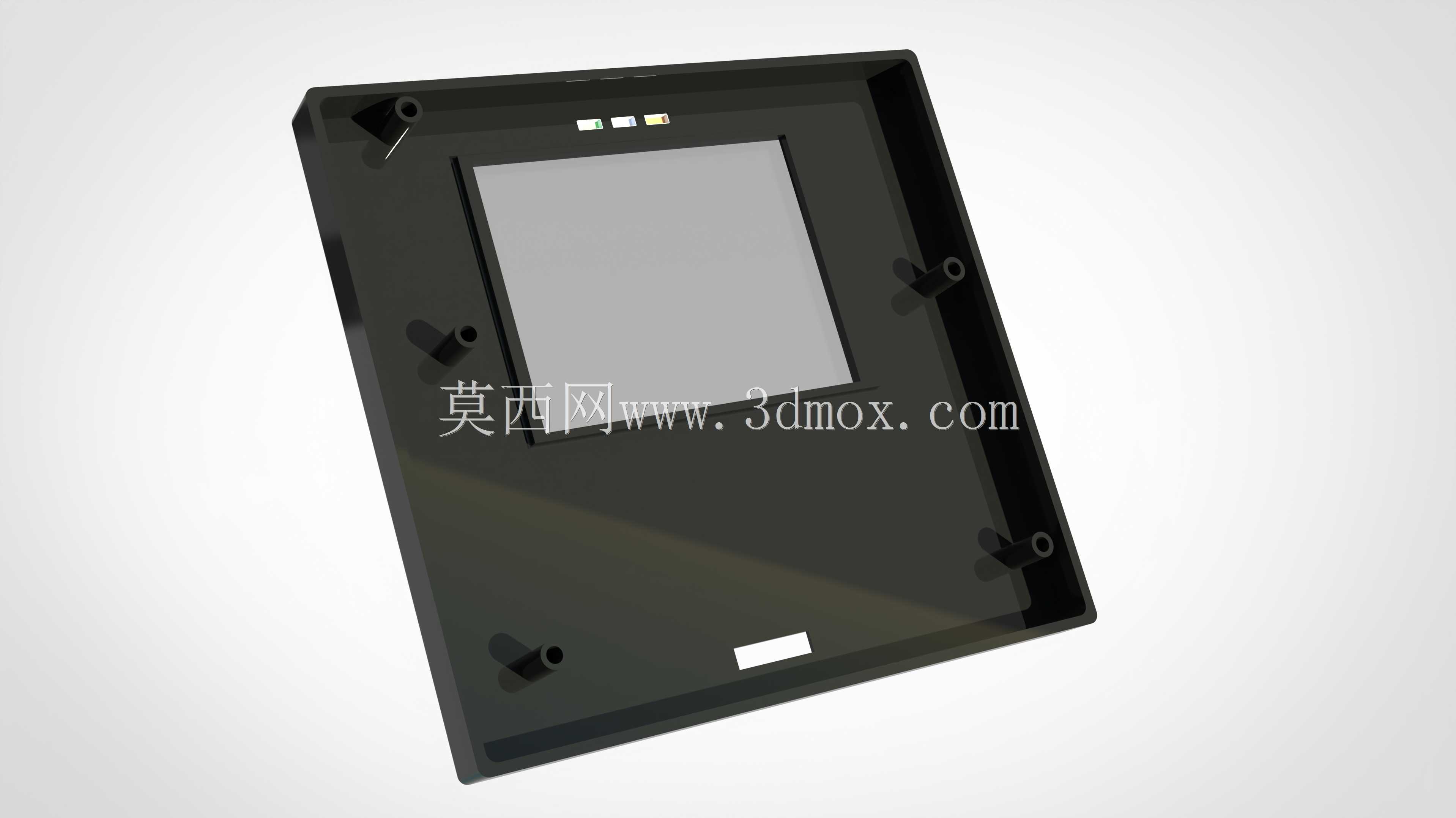

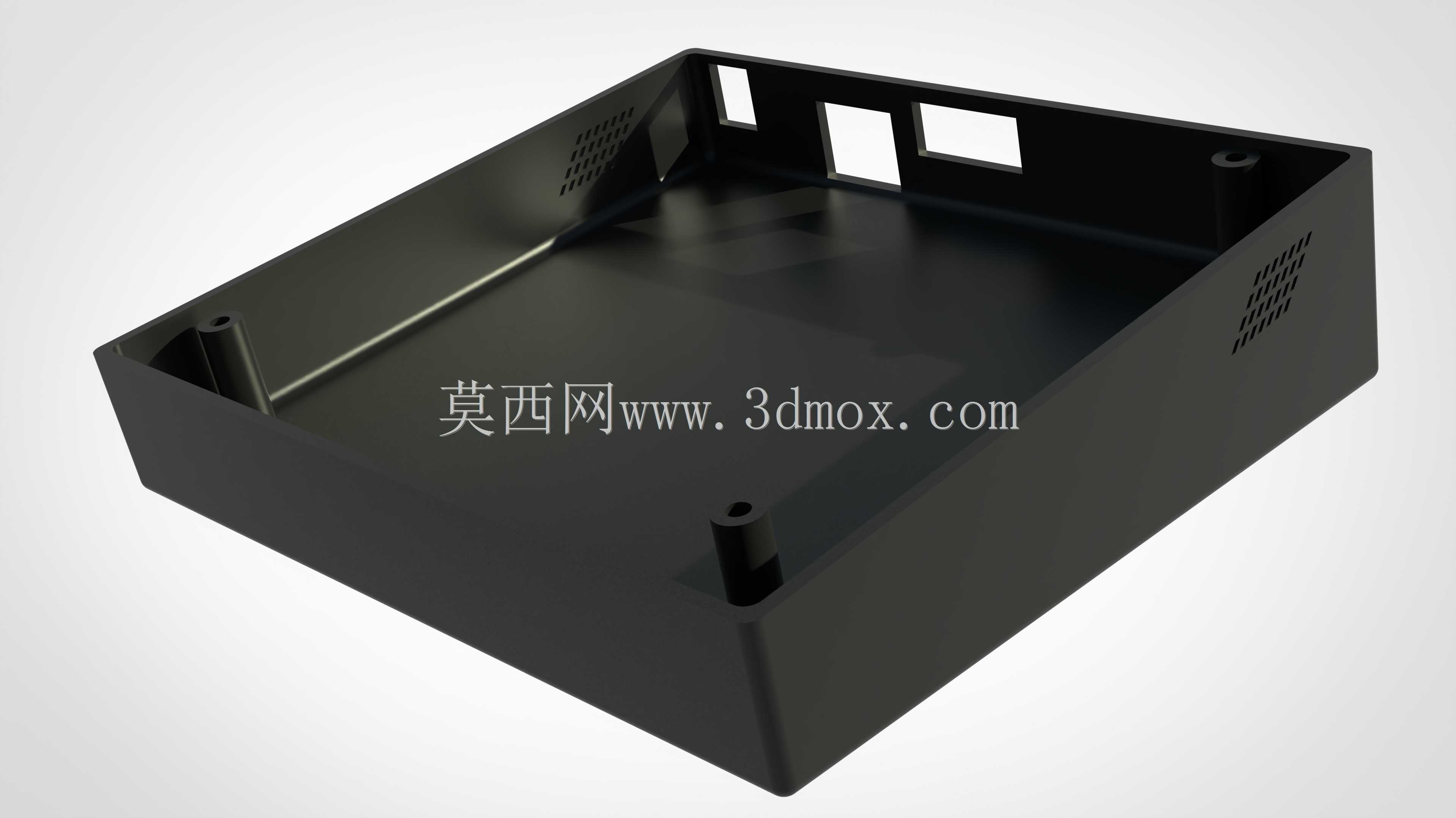

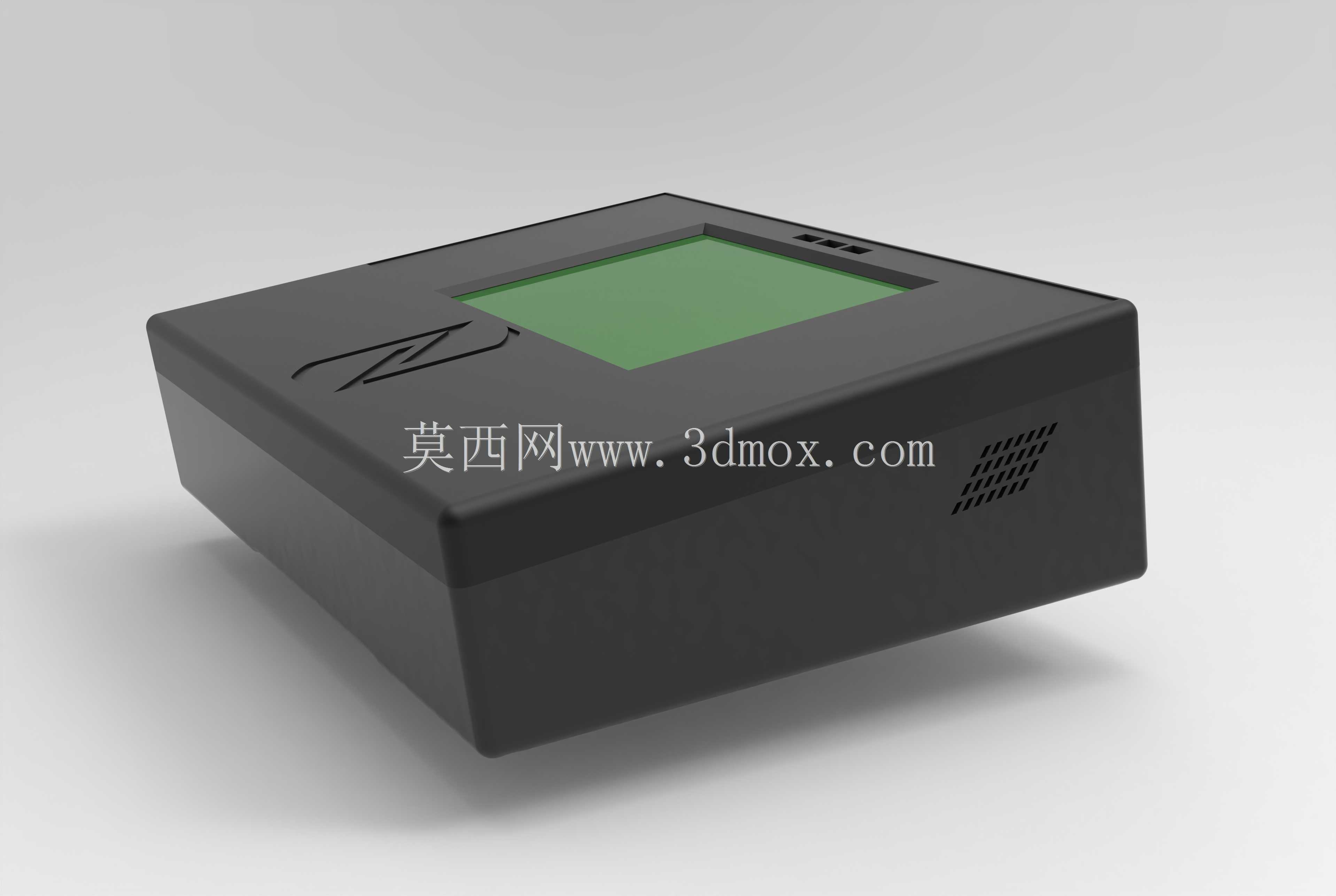

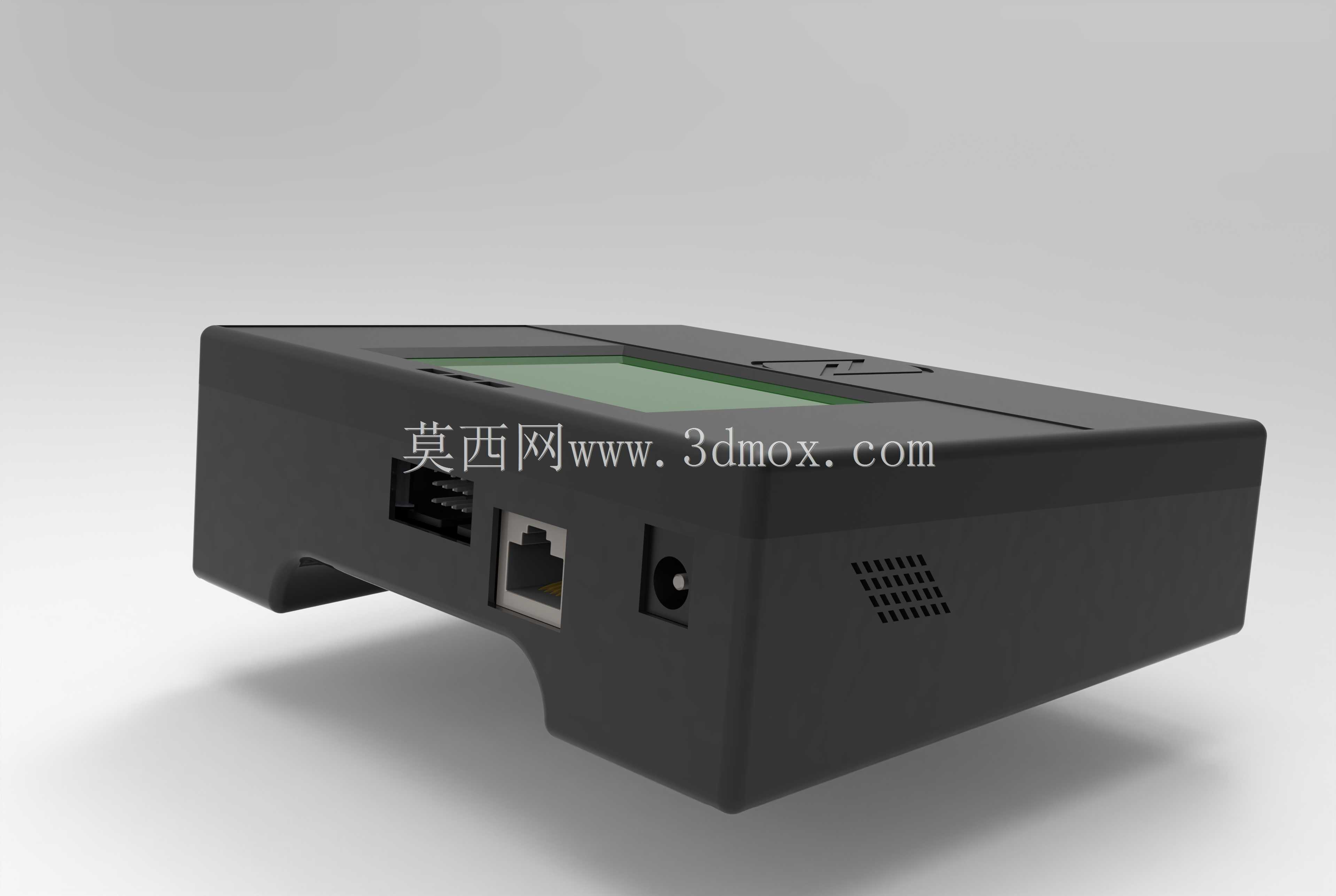

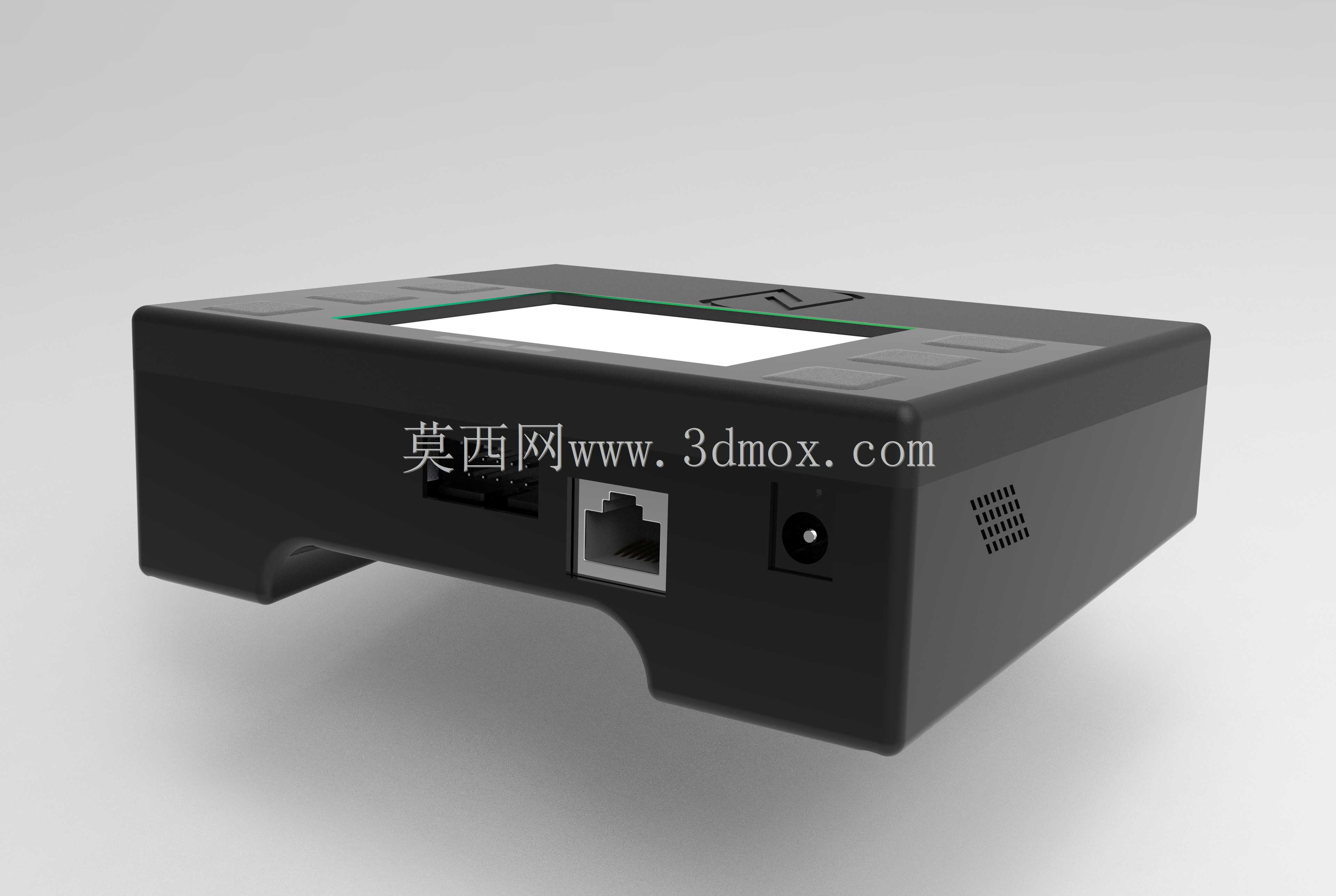

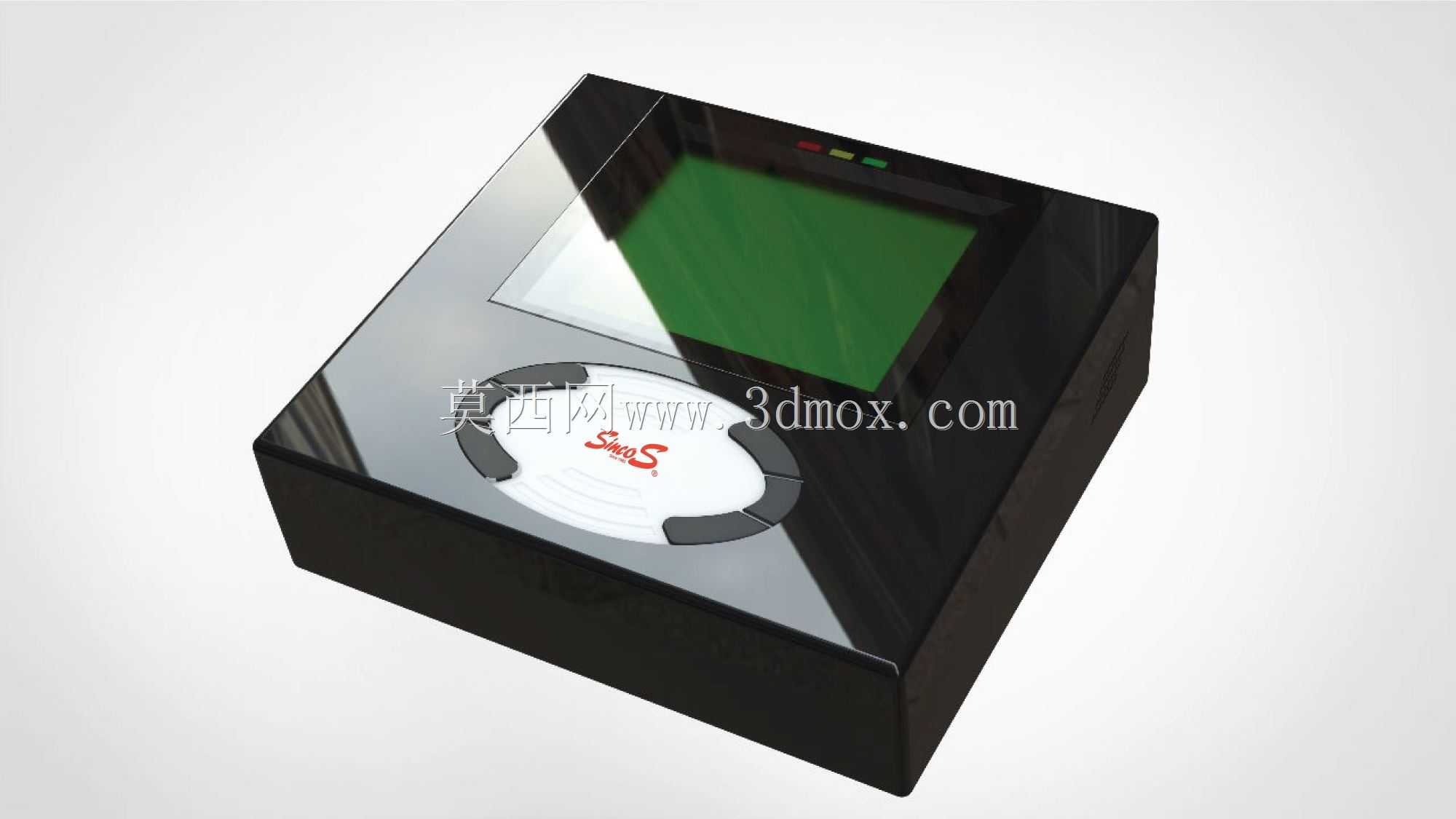

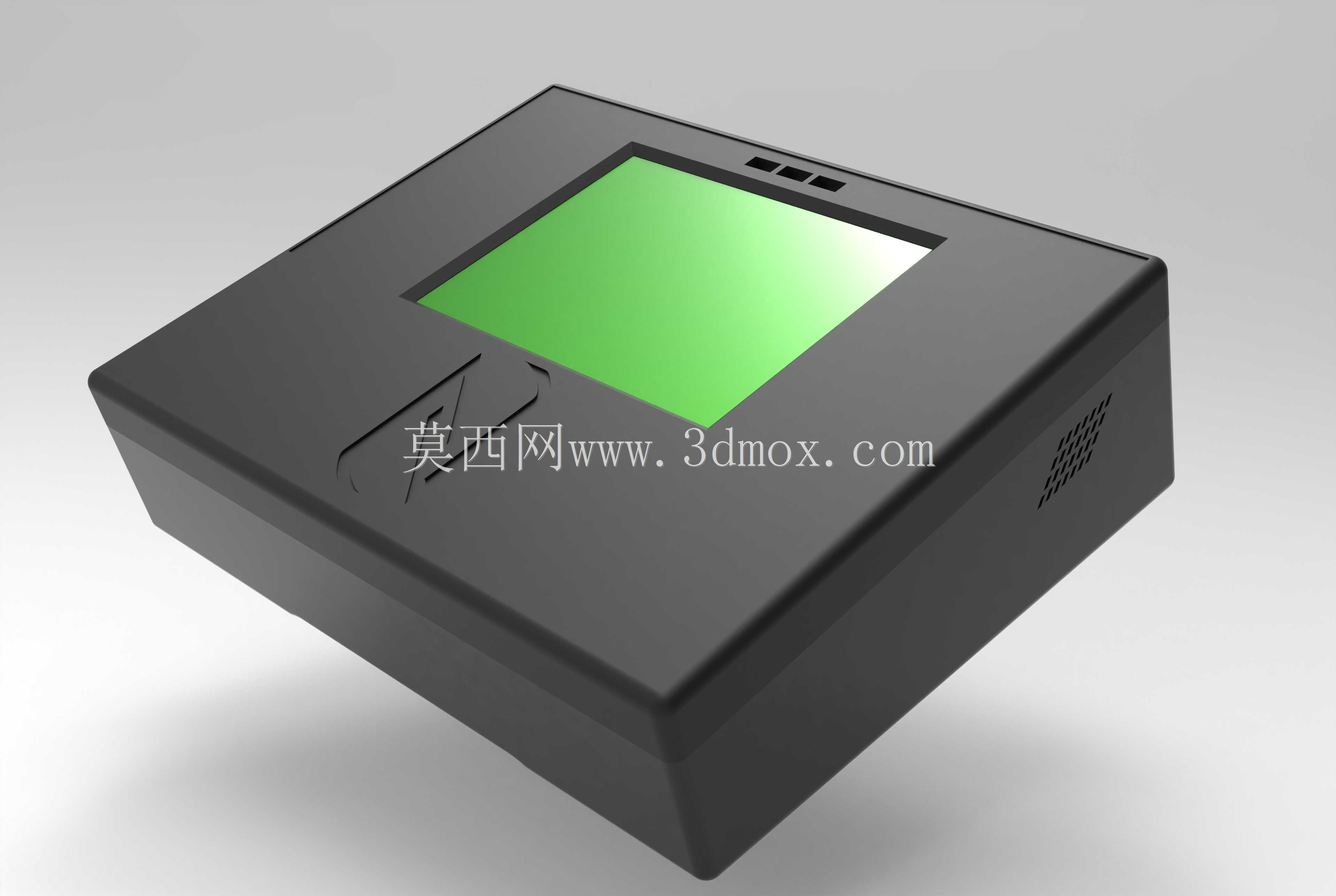

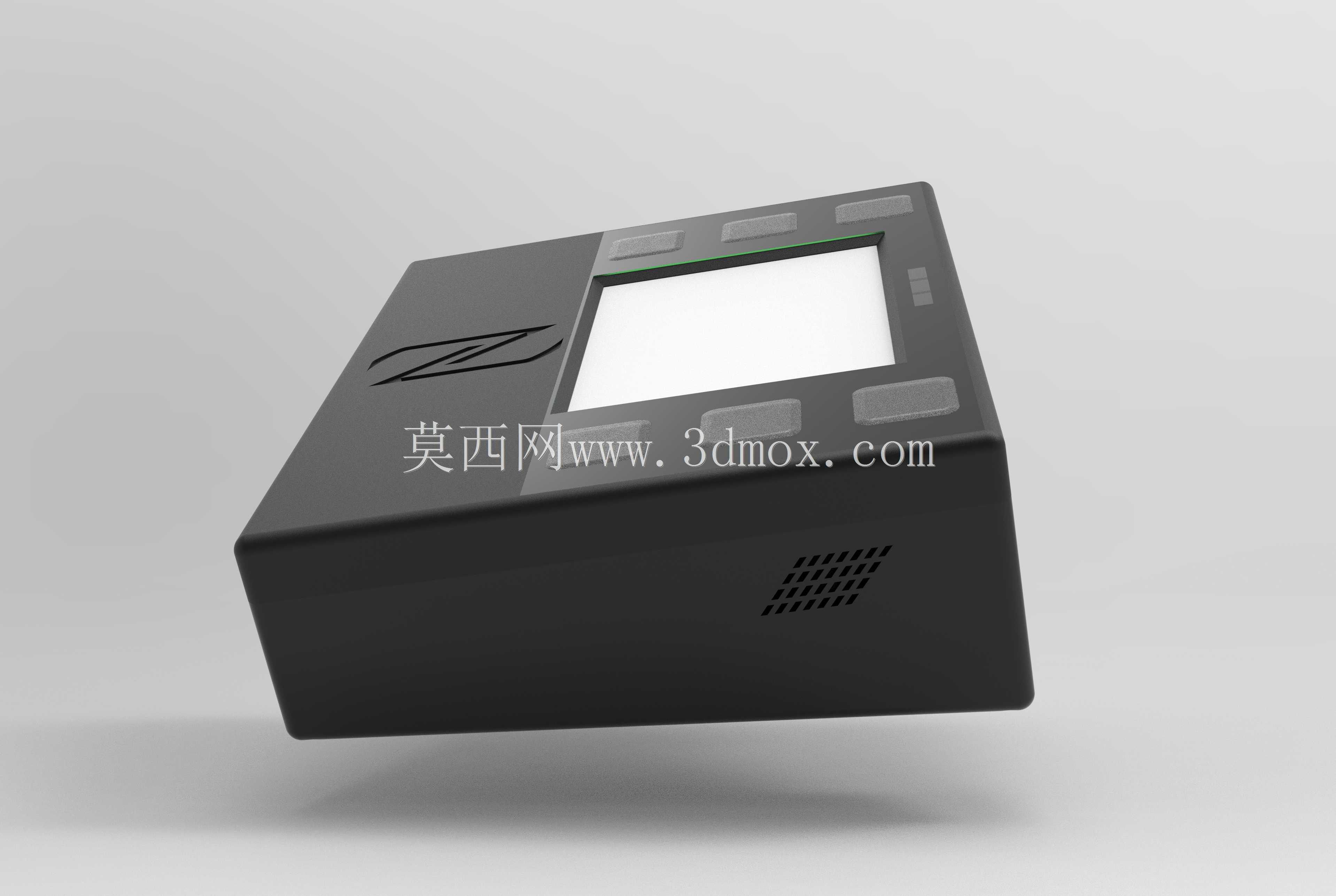

　　这套工业RFID识别终端的结构设计，核心围绕产线工位的物料身份核验、工序流转追溯场景展开，日常部署在离散制造产线的工位旁、自动化线体的上料点位以及仓储分拣的出入口位置，替代传统人工扫码登记的作业模式，解决金属环境下射频信号干扰、工业现场粉尘油污侵蚀、高频次操作下设备耐用性不足的实际问题。从结构拆分的呈现能看到，整个终端采用前后壳对合的装配逻辑，壳体选用阻燃ABS材质注塑成型，外表面做细咬花处理，既避免生产现场强光下的反光干扰操作人员视线，也能减少表面划痕的视觉凸显，日常擦拭清理表面油污、切削液残留时不会留下明显痕迹。前面板区域预留了触控显示屏的安装沉台，屏幕周边做0.8mm的凸边防护，避免工位上的工具、工件意外磕碰直接损伤屏幕表面，

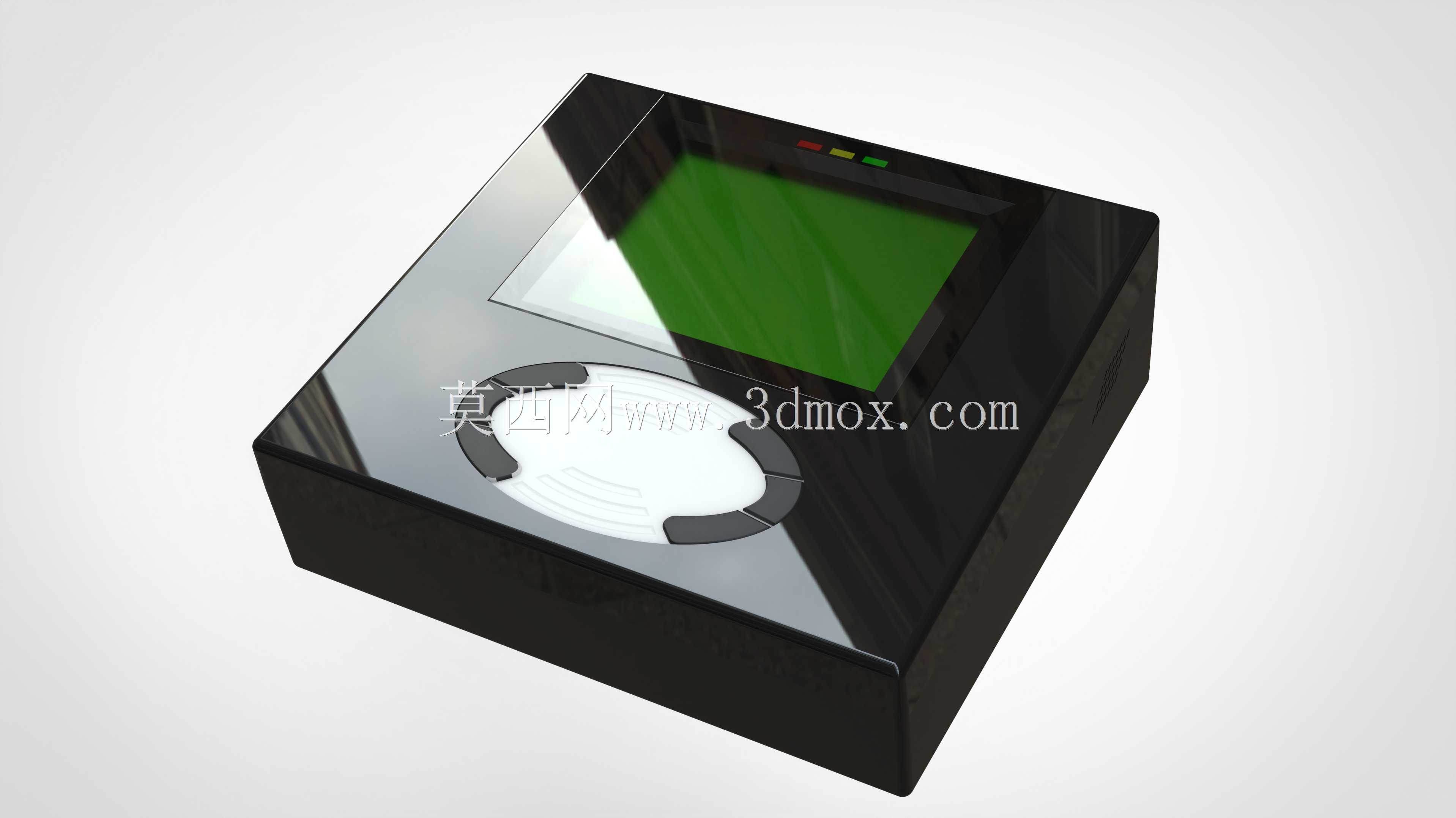

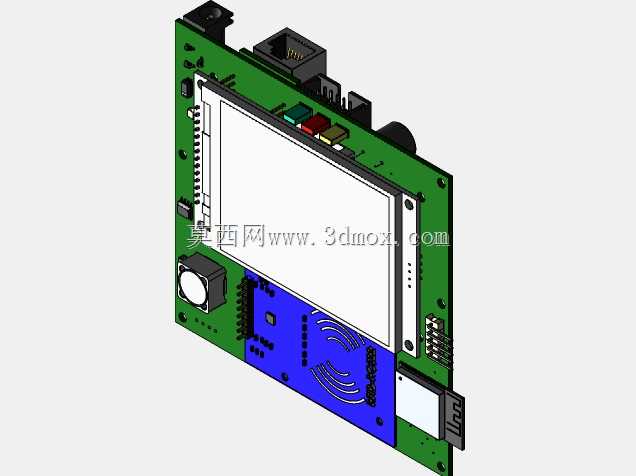

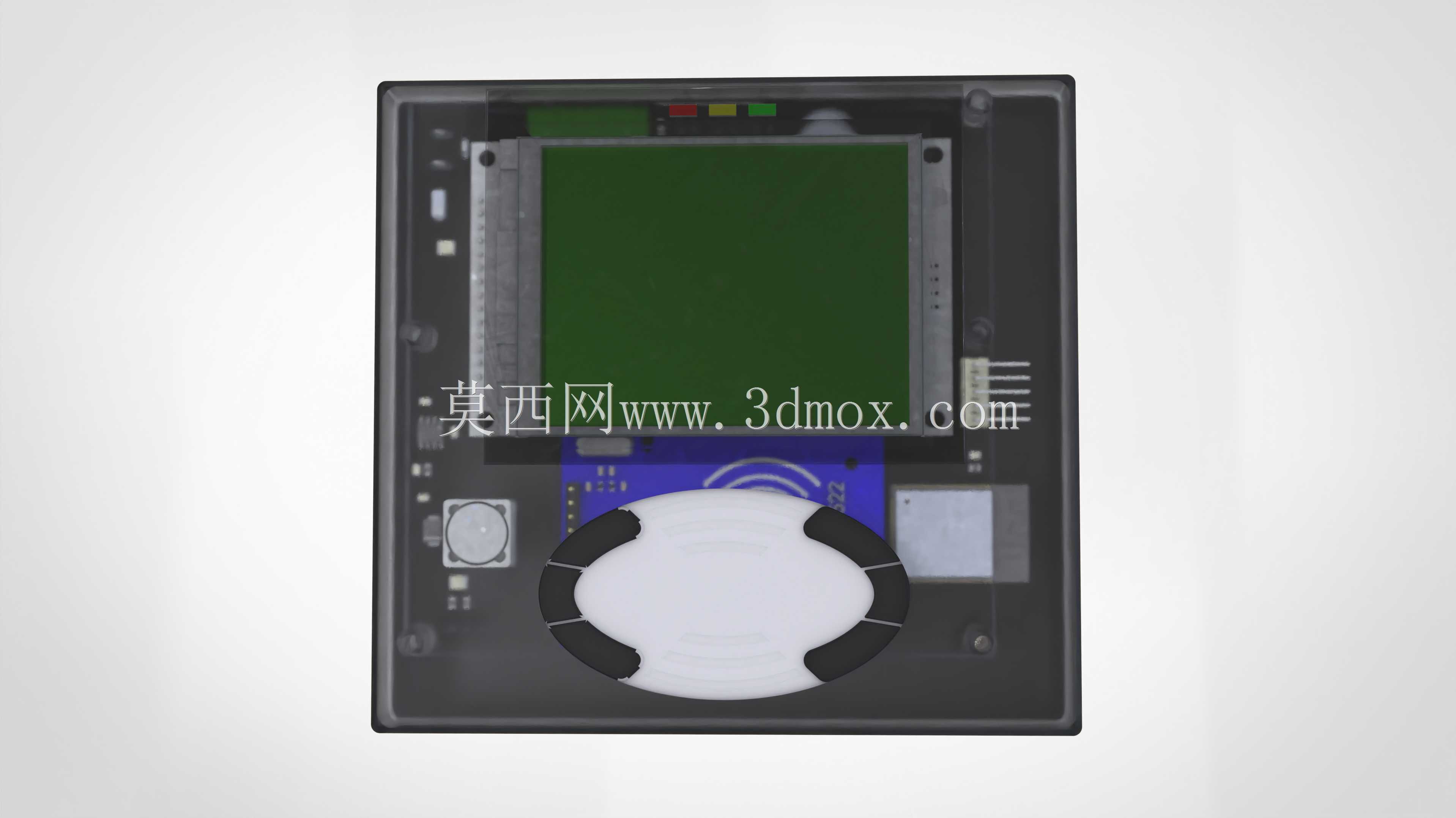

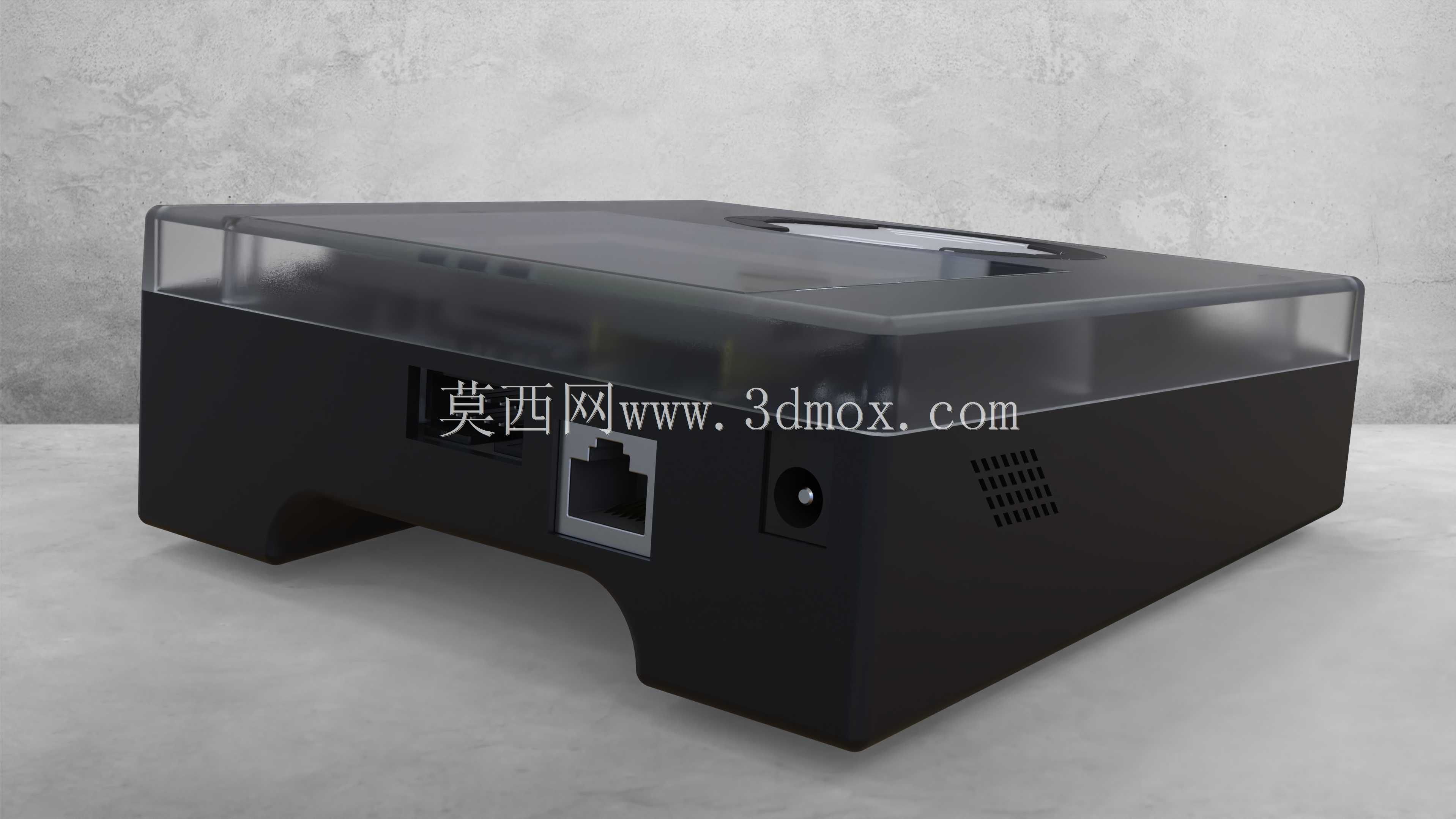

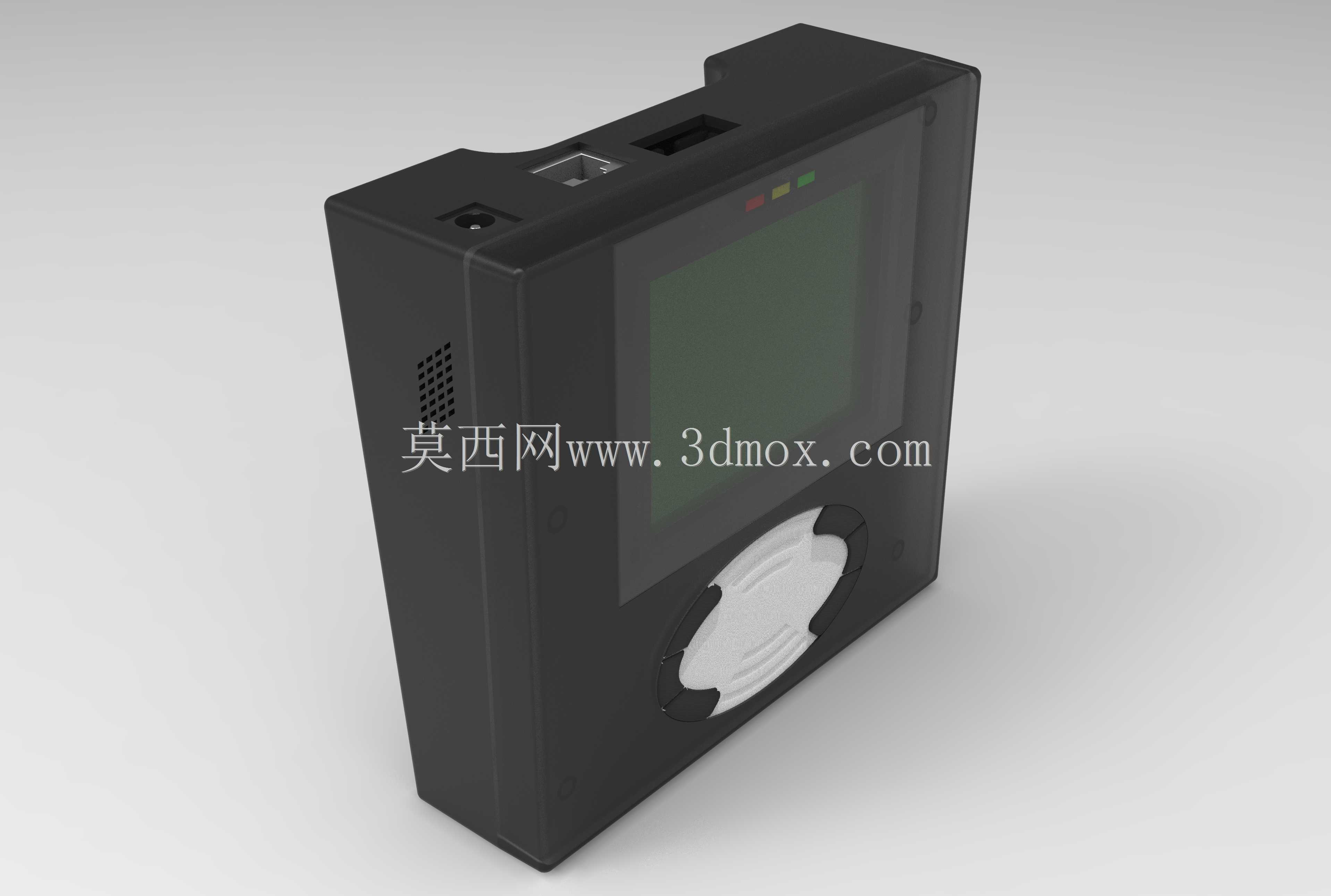

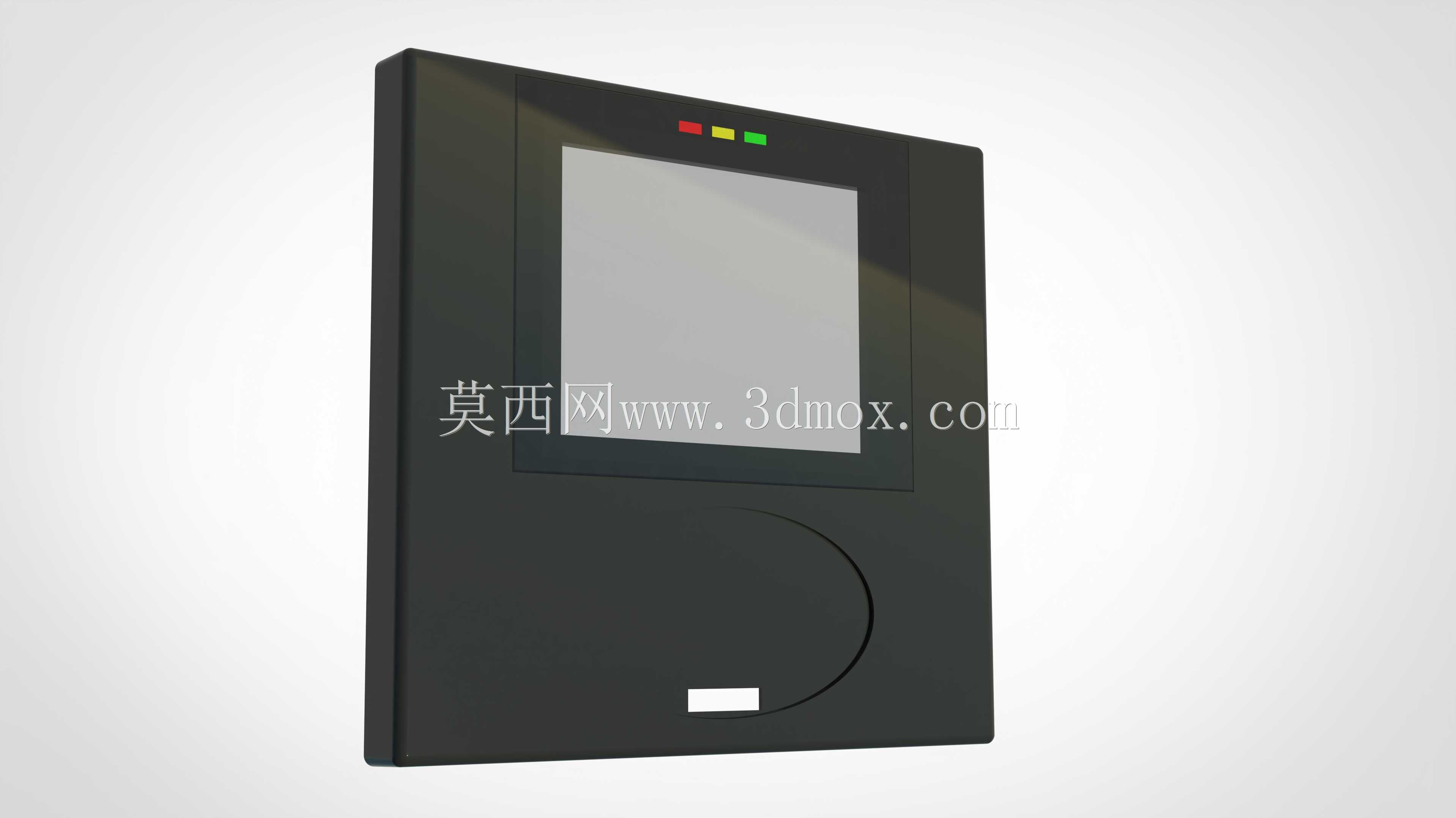

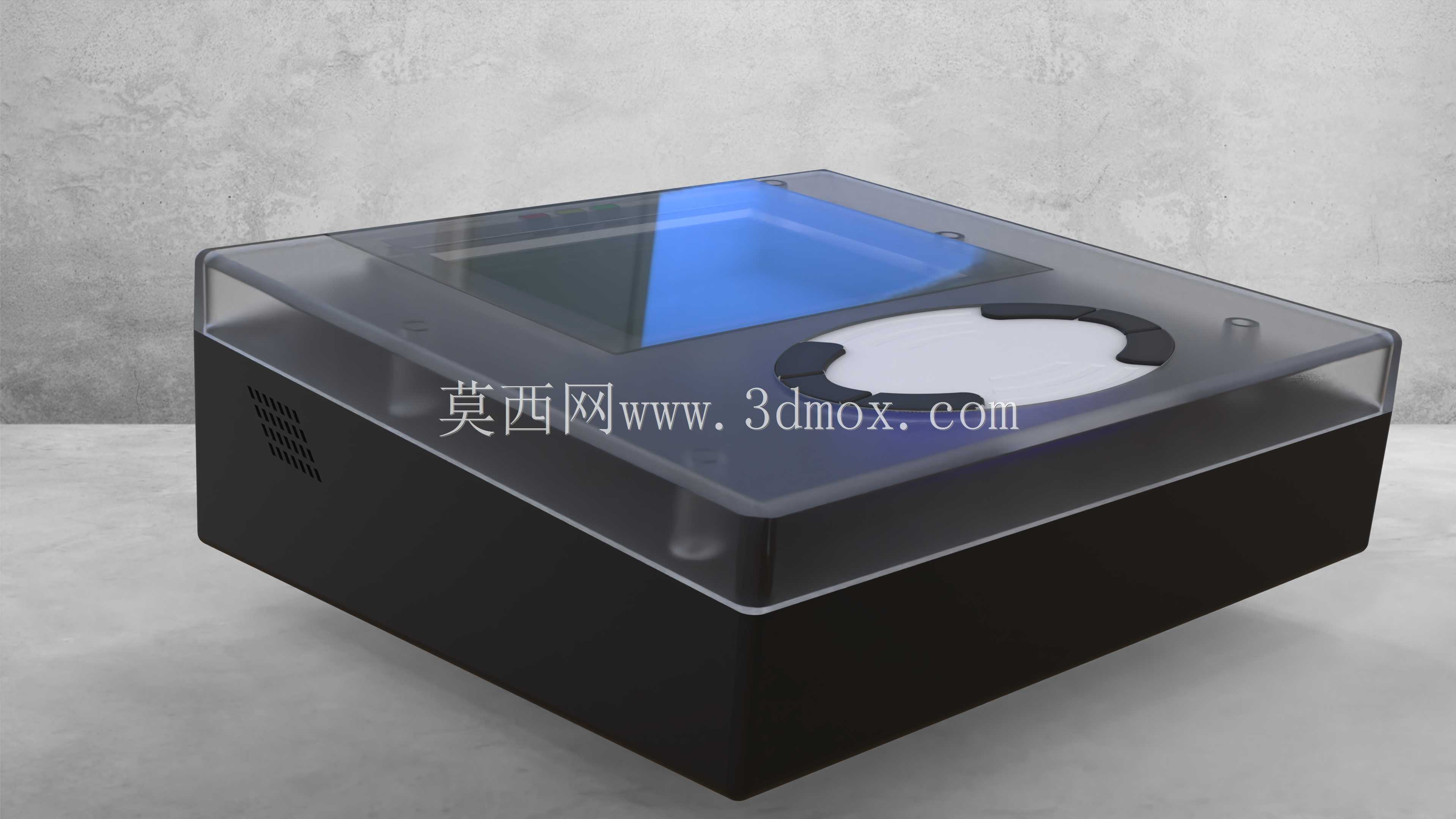

　　屏幕下方的圆形区域是RFID感应天线的正对位置，壳体在此处做壁厚减薄处理，将塑料层厚度控制在1.2mm，尽可能降低壳体材质对射频信号的衰减，保证标签识别的有效距离稳定在5-8cm区间，满足产线员工手持工件靠近即可完成识别的操作习惯，不需要刻意对准寻找感应点。内部的电路布局采用分层固定设计，最靠近前面板的是RFID射频板，板载的感应线圈正对前方感应区域，射频板与后方的主控板之间预留3mm的绝缘间隙，通过铜柱支撑固定，避免板间信号串扰影响识别稳定性；主控板集成了电源处理、通讯接口、数据存储电路，侧边预留的接线口位置做了防水胶圈的安装槽，适配工业现场常用的M12航空插头，满足IP54的防护等级要求，避免现场飞溅的切削液、

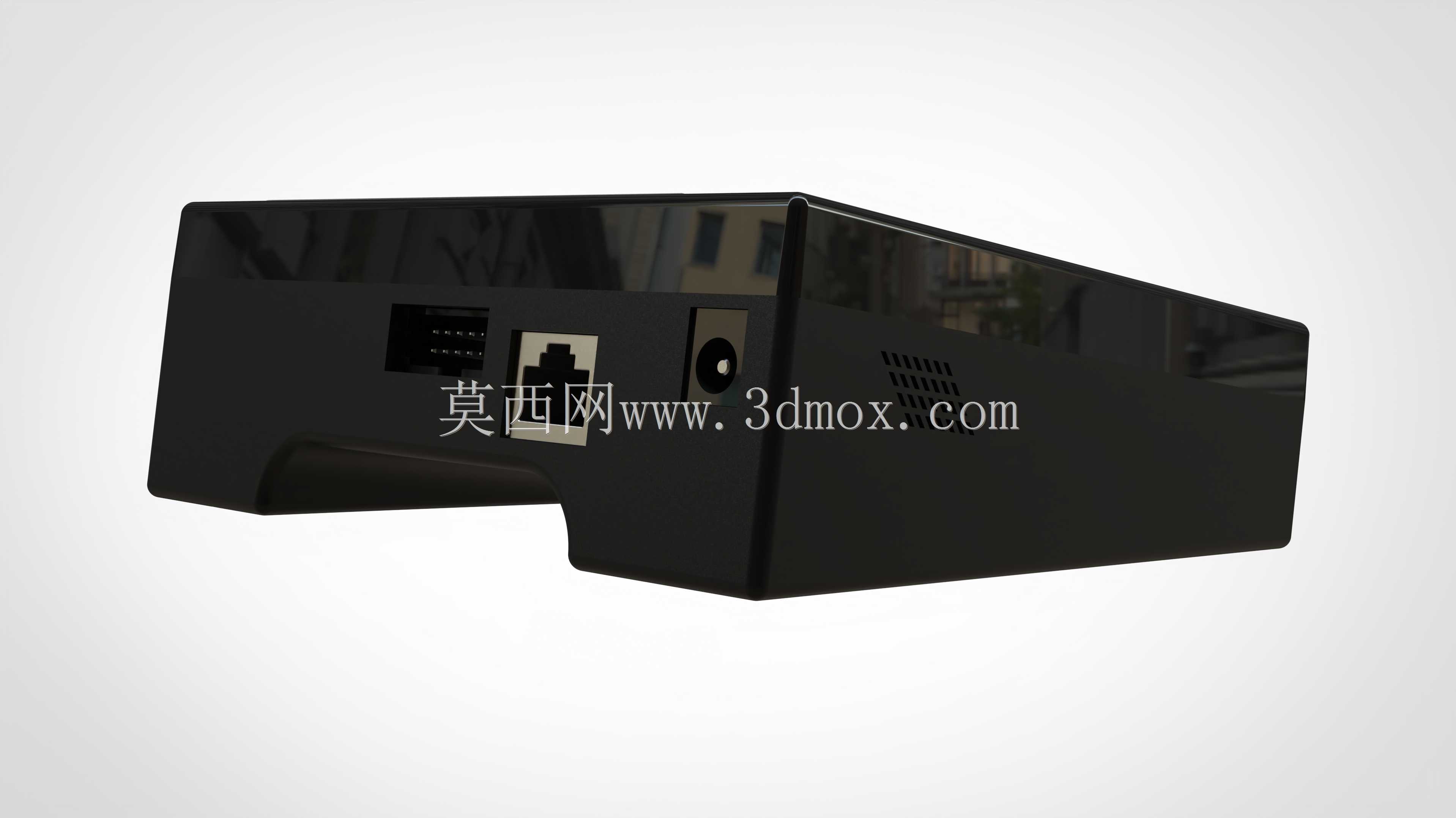

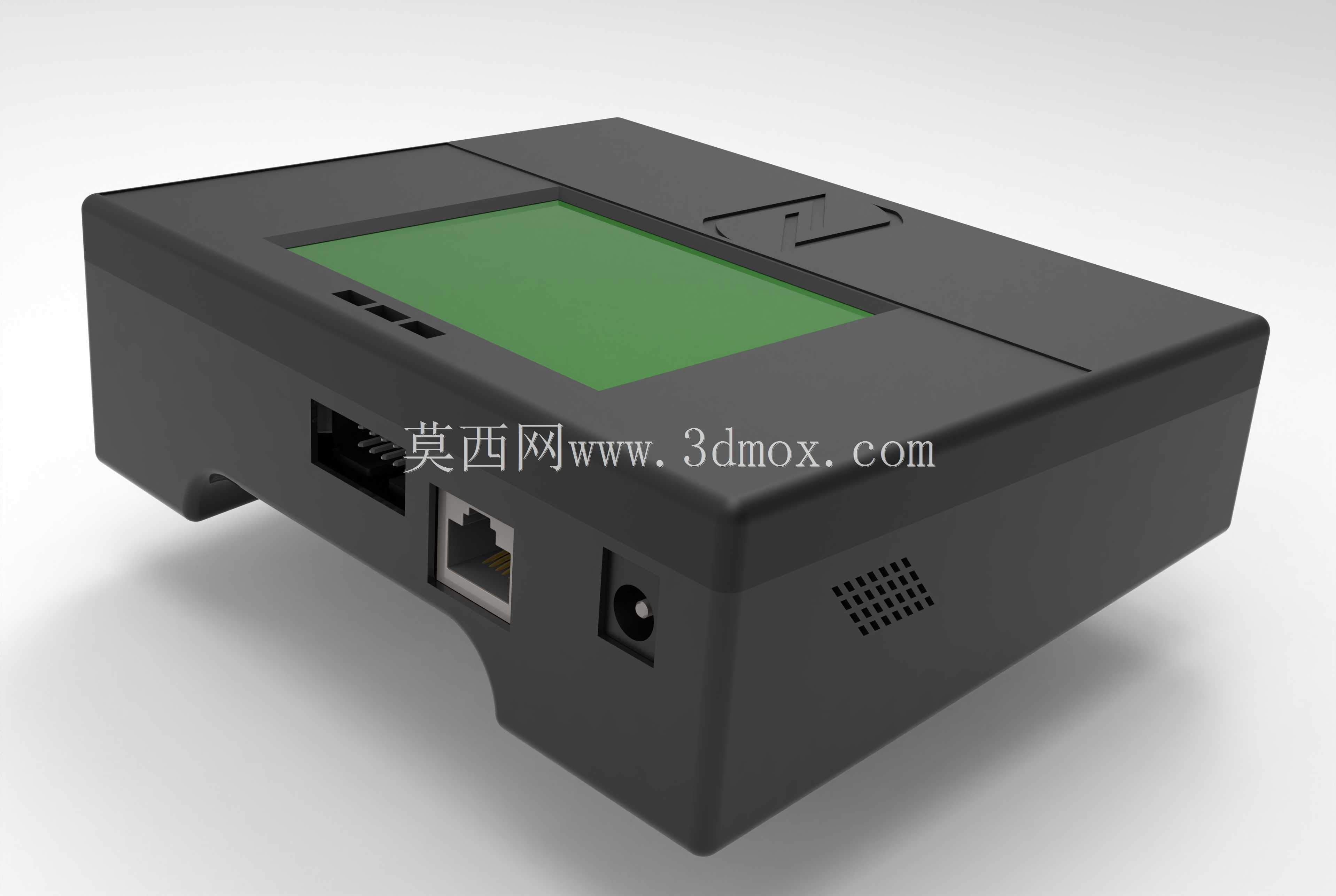

　　粉尘从接线缝隙进入设备内部。后壳部分设计了壁挂安装的挂扣孔位，同时预留了导轨安装的卡扣槽，既可以直接通过膨胀螺丝固定在工位的墙面、设备机架上，也能卡在标准35mm电气导轨上适配电气柜内的安装需求，安装孔位的间距做了通用化设计，兼容市面上多数同类型工业终端的安装尺寸，替换旧设备时不需要重新在安装面打孔，降低现场改造的工作量。设备的整体厚度控制在35mm以内，突出安装面的尺寸不会过多占用工位的操作空间，边角位置全部做R5的圆角过渡，避免安装、维护过程中尖锐边角划伤操作人员。内部的走线全部设计了理线卡扣的固定位，电源、通讯线束沿着壳体内侧的走线槽排布，避免装配时线束挤压到电路板上的元件，

　　也能减少设备长期运行过程中线束晃动造成的接插件松动问题。考虑到工业现场的供电波动，电源接口处预留了浪涌保护电路的安装空间，可根据使用场景选配对应的保护模块，应对车间内大型设备启停时的电压冲击，减少设备故障概率。天线部分的匹配调试在结构设计阶段就同步介入，通过调整线圈与壳体的相对位置、屏蔽金属元件与天线的距离，避免内部金属接插件、屏蔽罩对射频场的干扰，保证不同方向靠近的RFID标签都能被稳定读取，不会出现识别盲区。前面板的状态指示灯做了导光结构设计，将电路板上的贴片LED光线通过导光柱传导到面板表面，指示灯位置做了漫散射处理，从工位的各个操作角度都能清晰看到设备的运行、识别、故障状态，不需要凑近查看。
