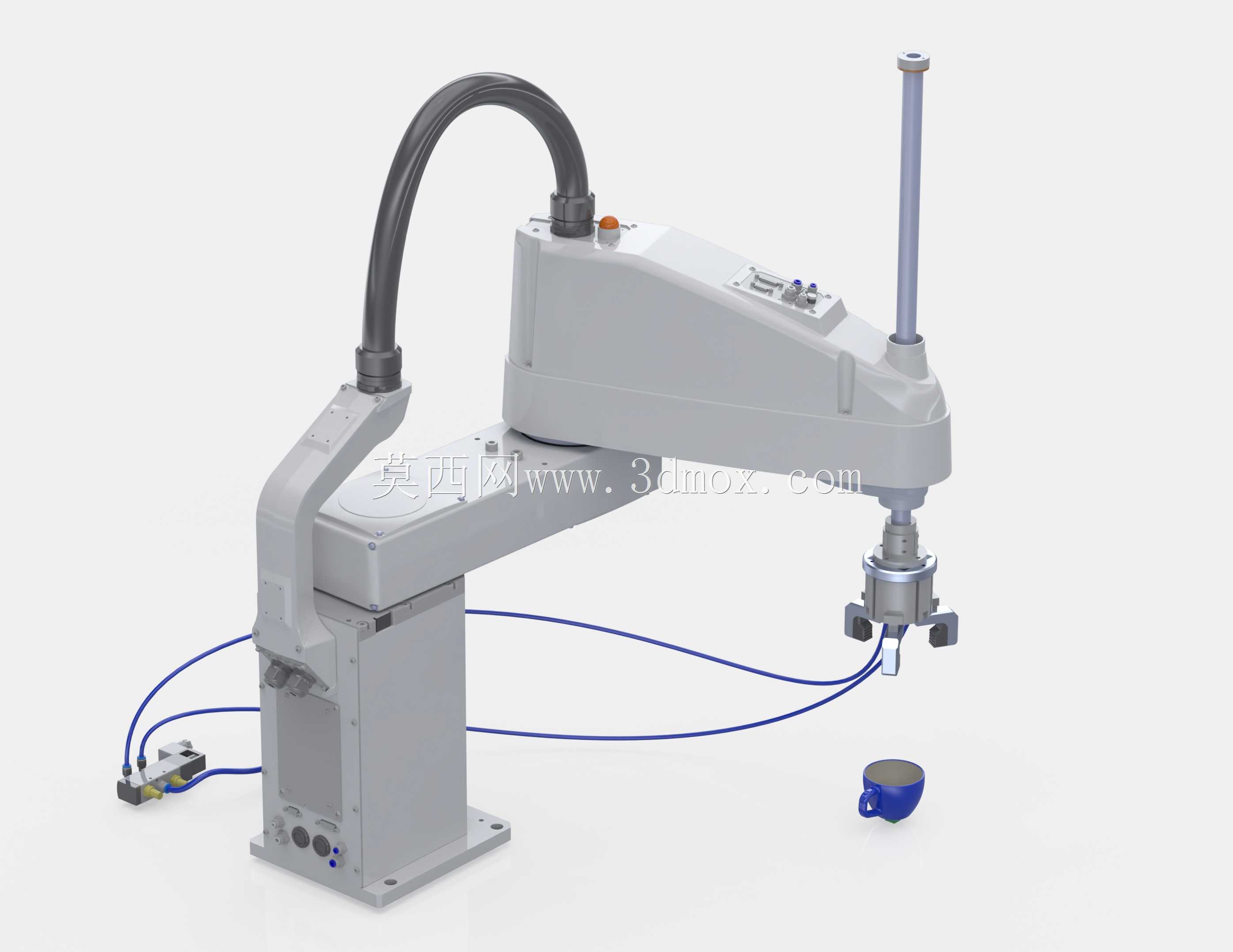

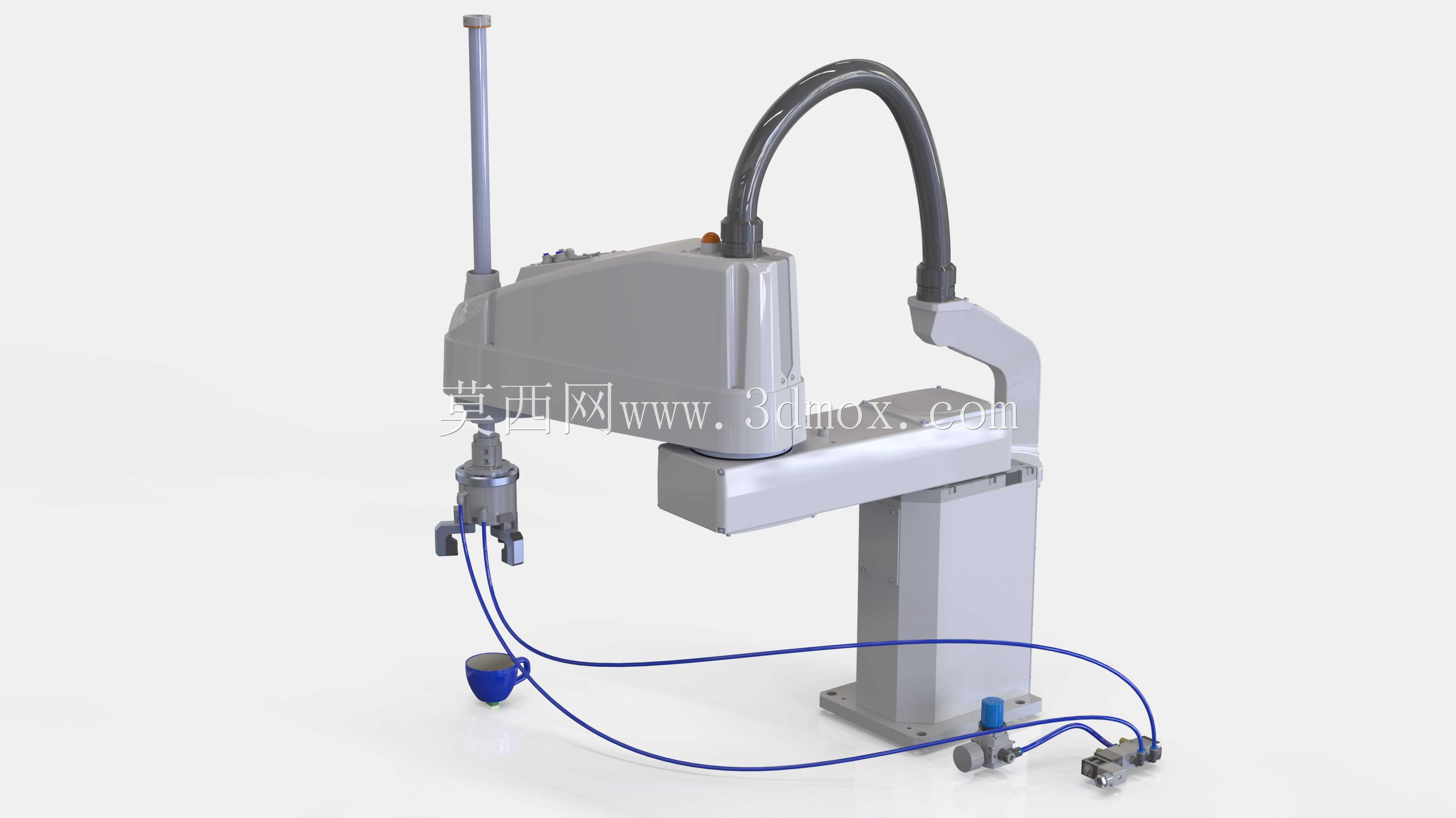

SCARA水平关节移载拾取机械臂结构

　　这款SCARA机械臂的结构设计，核心围绕3C电子组装、轻工产品分拣、小零件上下料这类高节拍平面作业场景展开，区别于六轴关节机器人的全空间自由度配置，它仅保留大臂回转、小臂回转、末端Z轴升降与末端回转四个自由度，刚好匹配平面内定位、垂直方向取放的作业需求，在同等负载、同等作业半径下，运动惯量更低，重复定位精度更容易控制在±0.02mm以内，完全能满足消费电子类零件的组装对位公差要求。从结构布局来看，底座采用方形法兰安装结构，安装面预留了四个沉头固定孔，安装时需要保证底座安装面的平面度公差不超过0.05mm，避免底座形变导致大臂回转轴线倾斜，进而影响全行程内的定位精度；底座内部集成了大臂驱动伺服电机与谐波减速器，

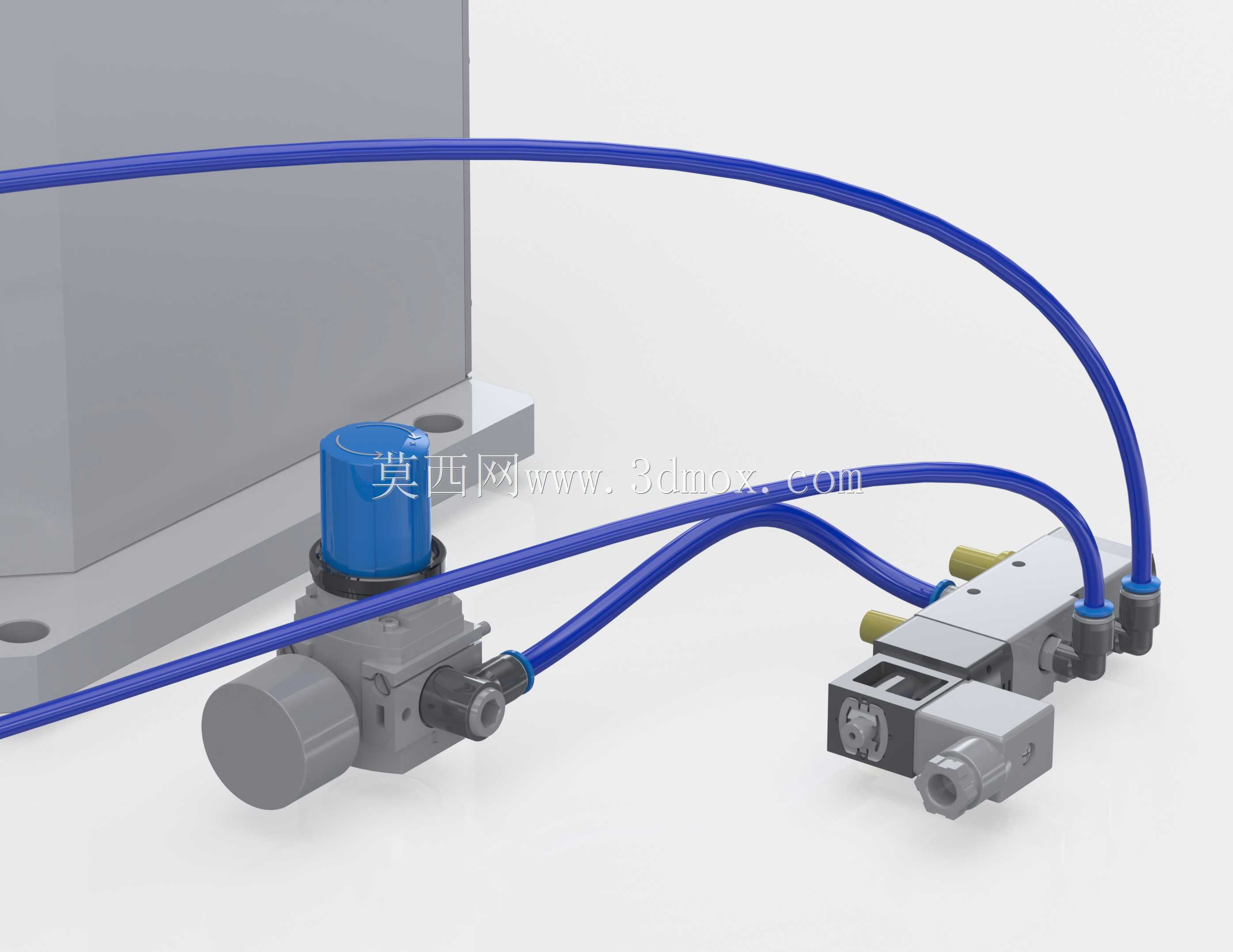

　　走线采用内部中空走线路径，大臂与小臂关节处的动力线、编码器线全部从臂体内部空腔穿过，仅在末端执行器附近预留出线口，外接的气路管线则沿臂体外侧通过拖链固定，避免运动过程中管线与周边设备发生剐蹭，也减少管线弯折疲劳带来的寿命损耗。大臂与小臂采用铸铝材质的薄壁箱型结构，在保证结构刚性的前提下尽可能降低臂体自重，减少关节驱动的负载余量，臂体长度的配比经过反复校核，在额定作业半径下，末端的运动速度可以达到每秒1.2米以上，完全匹配高速分拣线的节拍要求；臂体关节处设置了硬限位块与软限位参数双重保护，避免误操作时臂体超程碰撞，末端Z轴采用滚珠丝杠传动结构，搭配直线导轨导向，升降行程根据常规作业需求设置，可覆盖常见工装托盘、输送线的高度差范围，

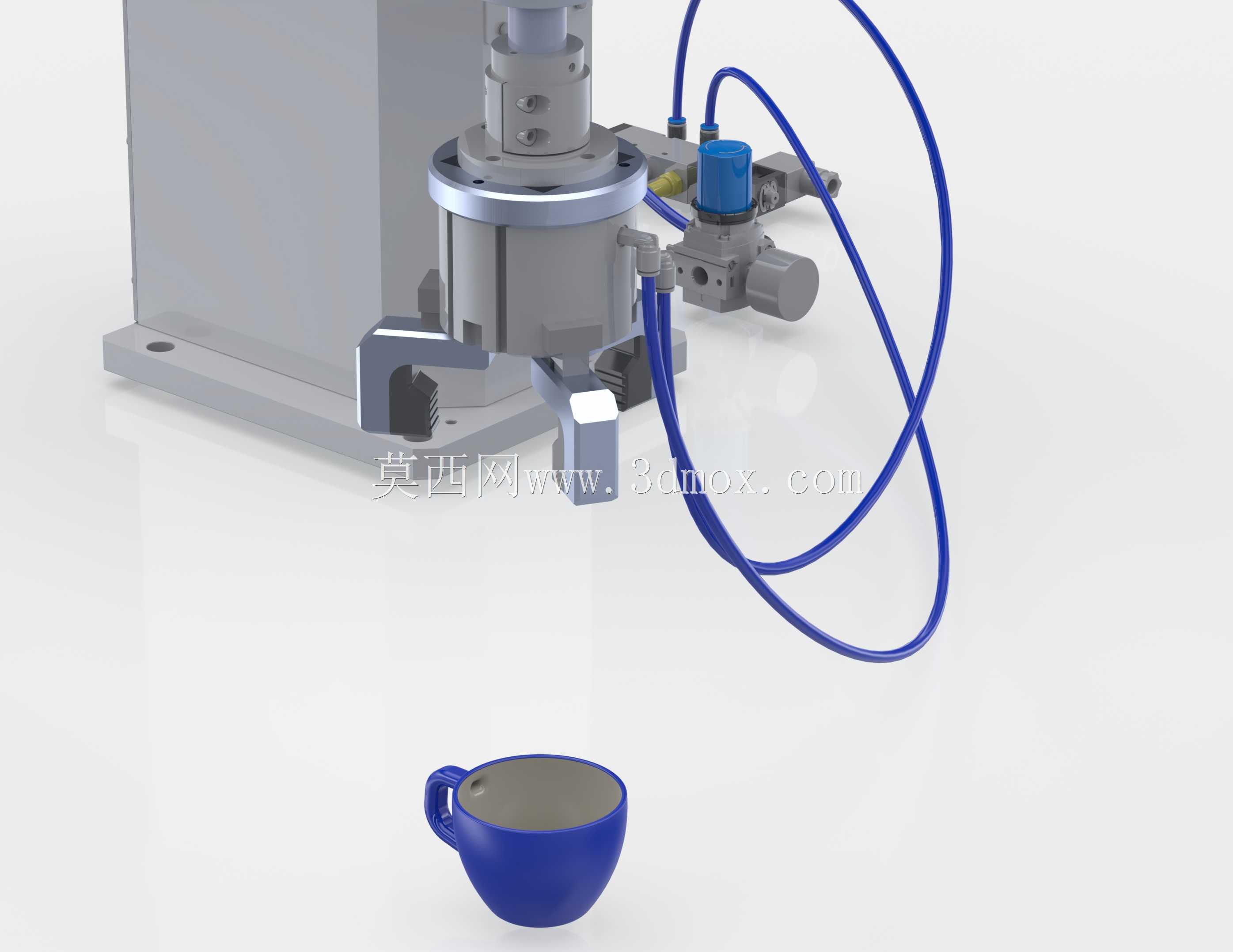

　　末端法兰预留了标准的执行器安装接口，可以适配夹爪、真空吸盘、螺丝锁付头等多种末端作业工具，接口处预留了气路与IO信号通路，不需要额外走明线即可完成末端工具的动力与信号连接。在实际产线布局时，这款机械臂的安装边界需要重点核算：臂体完全展开时的最大回转半径需要与周边设备、安全护栏保留至少100mm的安全间隙，底座安装位置需要避开输送线的维护通道，Z轴下降到最低位时，末端执行器与下方工装台面的最小安全距离需要提前设置，避免下压过程中碰伤工件或工装；日常维护时，关节处的谐波减速器需要按照额定运行时长补充润滑脂，臂体连接处的固定螺栓需要定期校核扭矩，避免长期高速运行导致螺栓松动影响精度。不同于重载工业机器人的结构设计思路，

　　这款SCARA机械臂的所有结构细节都围绕高速、高精度的平面作业需求优化，没有冗余的自由度配置，在对应的应用场景下，它的占地面积更小，部署更灵活，不需要复杂的安装基础，普通的铝型材工作台面即可完成固定安装，调试过程中只需要标定底座坐标系与作业平面的相对位置，即可快速完成点位示教，适配小批量多品种的柔性生产需求，在3C电子组装、小型零部件分拣、医药包装分拣等场景下，这类结构的机械臂已经逐步替代传统的气缸移载机构，凭借更高的定位精度与更灵活的点位调整能力，大幅降低产线换型的调试成本。
