单拐式发动机曲轴结构设计

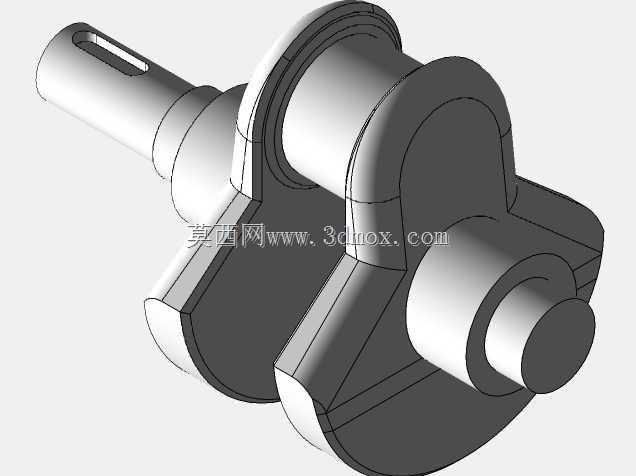

　　这款单拐曲轴是小型内燃动力设备中承担动力转换输出的核心零件，主要适配小排量通用汽油机、小型农用动力机组、微型发电机组这类对结构紧凑度要求较高的动力场景，在曲柄连杆机构中负责承接活塞连杆传递的往复作用力，通过自身的回转运动将直线往复动能转化为旋转扭矩向外输出，是动力端与负载端之间动力传递的核心枢纽。从结构设计来看，该曲轴采用整体式锻造结构思路，主轴颈与连杆轴颈通过扇形曲柄臂连接，输入端轴段加工有标准平键键槽，可直接与飞轮、皮带轮或者联轴器配合实现扭矩传递，输出端轴颈做了同轴度公差优化，保证回转过程的动平衡精度，避免高速运转时出现异常振动。设计过程中重点考虑了安装边界的适配性，主轴颈的直径尺寸匹配常用的小型动力设备曲轴轴承座安装孔径，

　　曲柄臂的回转半径经过核算，既保证足够的活塞行程满足排量设计要求，又控制了曲轴整体的回转外轮廓尺寸，避免运转过程中与曲轴箱内壁发生运动干涉。轴颈表面的过渡圆角做了圆弧过渡处理，能够有效降低应力集中系数，提升曲轴在交变载荷下的疲劳强度，避免长期运转过程中出现轴颈断裂的失效问题。从实际应用场景出发，这类单拐曲轴多用于单缸动力设备，相比多拐曲轴结构更简单，加工难度更低，维护拆装也更为便捷，输入端的键槽设计采用通用标准尺寸，能够适配市面上多数同规格的动力输出连接件，不需要额外做定制转接结构。在建模过程中，各轴段的同轴度、轴颈与曲柄臂的垂直度、键槽的对称度都按照机械设计相关公差标准做了参数化设定，能够直接用于后续的工程图生成、加工工艺编制，

　　也可以作为动力总成装配仿真的基础零件，用于验证曲轴与连杆、活塞、轴承座等周边零件的装配间隙，排查运动过程中的干涉风险。曲轴的整体外形尺寸控制紧凑，既满足小型动力设备的轻量化设计要求，又保证了核心受力部位的结构强度，曲柄臂的扇形结构在去除非受力区域多余材料的同时，保留了力传递路径上的足够壁厚，平衡了零件重量与结构刚性的需求，适配小型动力设备对整机重量控制的要求。
