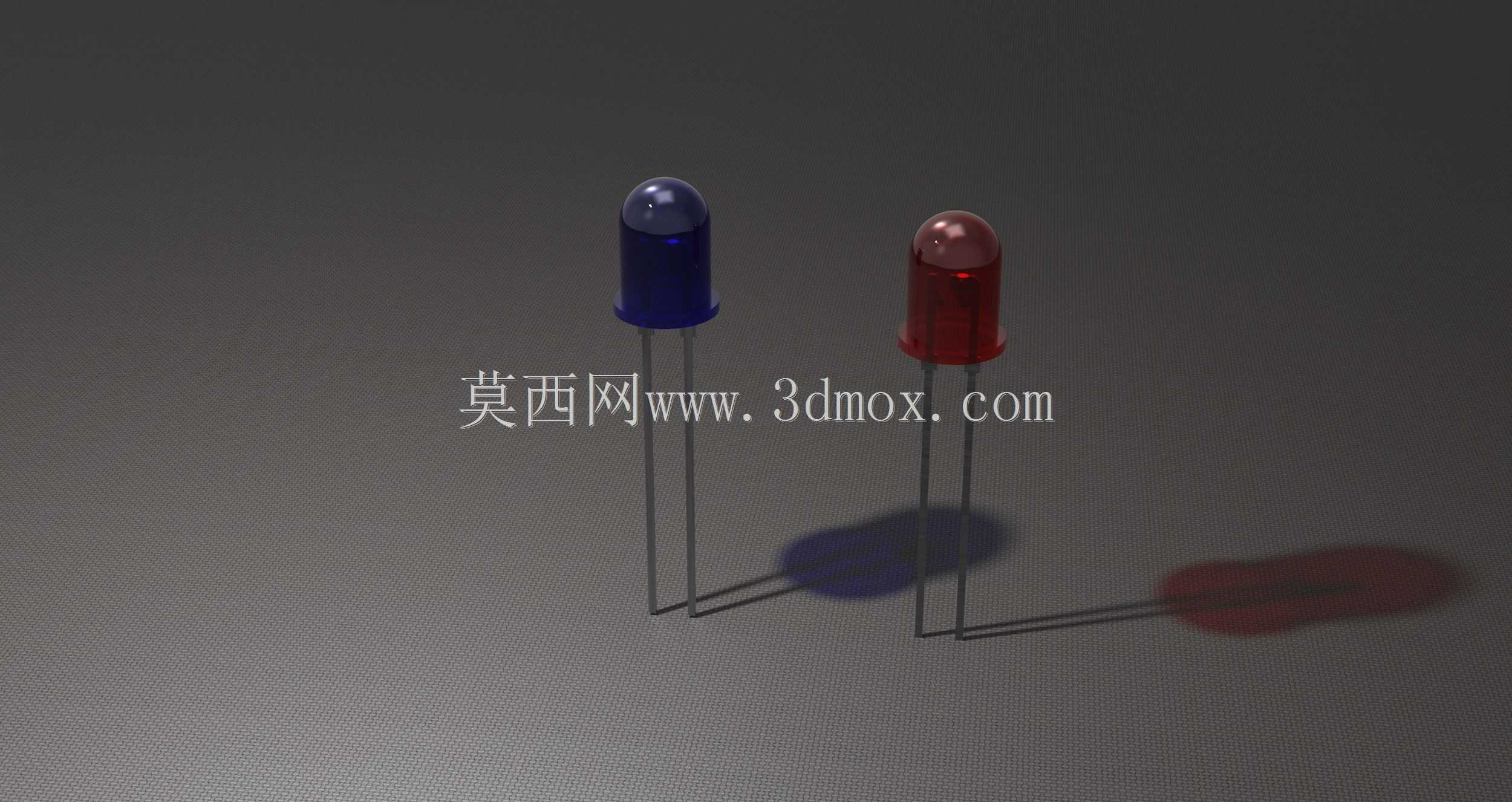

直插式发光二极管是电子电路中应用极广的光电器件,本次呈现的红蓝双色直插LED结构,覆盖了工业控制、消费电子、仪器仪表等多个领域的常规指示需求。在工业设备面板上,这类器件常被用作电源状态、运行故障、信号触发的可视化指示,红色多用于故障、告警类提示,蓝色多用于电源接通、正常运行类指示,凭借醒目的发光特性,操作人员可快速识别设备运行状态,无需额外拆解设备排查。从设计思路来看,建模时优先还原了直插LED的典型结构特征,包含环氧封装透镜、内部支架、发光芯片、两根平行引出引脚四个核心部分,环氧透镜部分做了圆弧曲面处理,既还原了实际产品的聚光特性,也保证了光线折射效果与实物一致,引脚部分采用等径圆柱结构,

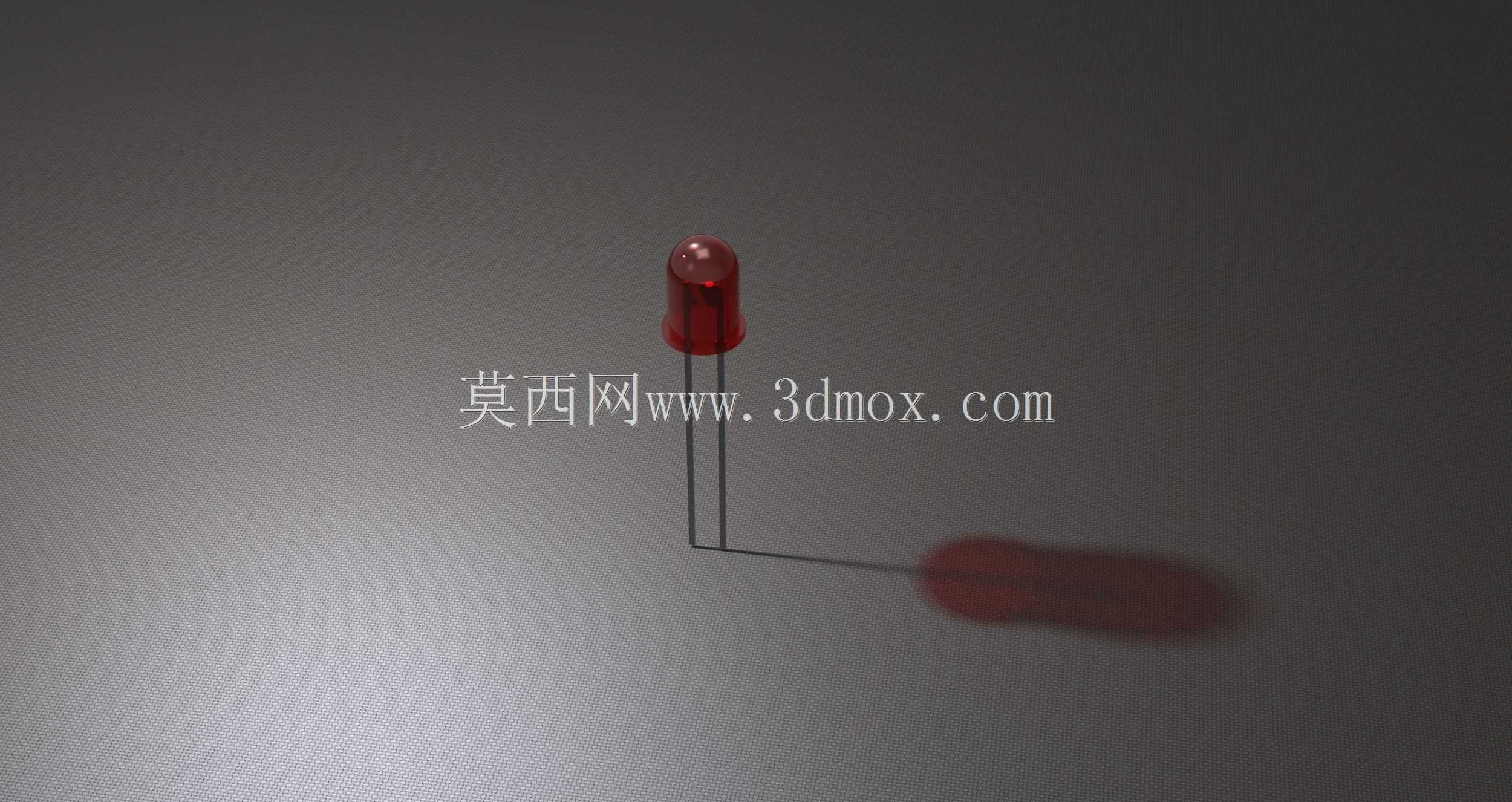

长度与直径比例严格参照行业通用直插LED的尺寸规范,适配常规PCB板的2.54mm标准孔距安装要求。外形尺寸上,封装头部直径控制在5mm区间,属于行业通用的F5规格直插LED,引脚长度预留了18mm的常规加工余量,安装时可根据PCB板焊接需求裁剪引脚长度,安装边界需注意引脚间距为2.54mm,焊接时需避免引脚弯折处距离封装根部过近,防止封装内部支架断裂导致器件失效。功能特性方面,这类直插LED具备低功耗、长寿命、响应速度快的特点,正向导通电压根据发光颜色不同存在差异,红色导通电压约1.8-2.2V,蓝色导通电压约3.0-3.4V,建模时还原了两种颜色封装的色差特征,蓝色封装采用半透深蓝色环氧材质,红色封装采用半透深红色环氧材质,
未通电状态下即可通过封装颜色快速区分器件发光色,避免生产组装时出现物料错装。在电路设计选型中,这类器件通常需要串联限流电阻使用,防止过流烧毁芯片,建模时保留了引脚的标准直径,可直接导入PCB设计软件做孔位匹配校验,也可用于设备面板的装配干涉检查,验证面板开孔尺寸与LED头部的配合间隙,保证装配后LED头部突出面板高度符合人机交互的可视角度要求,不会出现凹陷或者突出过多易被磕碰损坏的问题。
