轴流式压缩机配两级燃气轮机转子结构

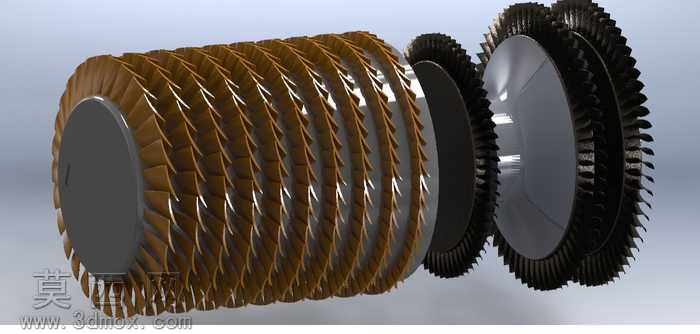

本作品为轴流式压缩机搭配两级燃气轮机的转子阶段建模成果，建模过程中优先梳理转子整体的层级装配逻辑，将多级轴流压气机轮盘、两级燃气透平叶轮作为核心建模单元，通过参数化特征建模完成每一级叶片的型面构建：针对压气机段的多级密集叶片，先绘制单只叶片的翼型截面草图，通过放样、曲面加厚生成实体叶片后，采用圆周阵列命令完成整圈叶片的排布，同时严格控制每一级叶片的安装角、叶顶间隙参数，还原轴流压气机逐级压缩的结构特征；针对燃气轮机段的两级涡轮叶片，区分高压级与低压级的叶片曲率差异，高压级叶片相对短粗、叶型扭转角度更大，适配高温高压燃气的冲击做功需求，低压级叶片相对修长，承接高压级出口的燃气完成剩余能量转换，建模时对叶片根部的榫头连接结构做了细节还原，匹配轮盘边缘的榫槽装配位，还原真实转子的叶片固定逻辑。材质与渲染环节，压气机段叶片赋予棕褐色高温合金材质，添加细微的金属拉丝纹理与表面反光效果，模拟压气机叶片经高温涂层处理后的表面质感；涡轮段叶片与轮盘赋予深灰黑色耐热合金材质，强化金属哑光质感与边缘高光，区分不同工作段的部件材质差异；轮盘的中心轴孔、端面定位台阶等结构做了倒角处理，还原机加工件的工艺细节。设计思路上优先保证转子的同轴度特征，所有级的轮盘、叶轮均围绕同一中心轴线排布，各级轮盘之间的间隔距离参考真实燃气轮机转子的轴向尺寸比例设定，虽然当前为阶段设计成果，压气机段的细节精细度仍有优化空间，但整体结构完整呈现了燃气发生器转子的核心组成，清晰展示了轴流压气机多级增压、涡轮两级做功的结构逻辑，可用于燃气轮机结构教学、动力部件原理演示等场景，后续可进一步完善轮盘之间的拉杆连接结构、叶片冷却通道等细节，提升模型的工程还原度。
