小型履带式挖掘机械臂数值模拟三维设计

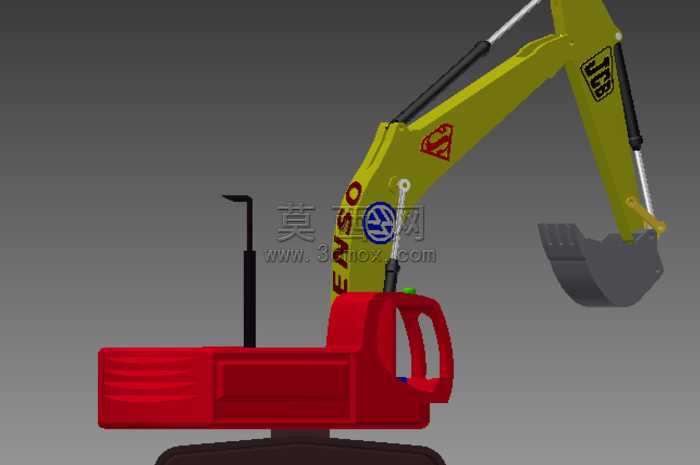

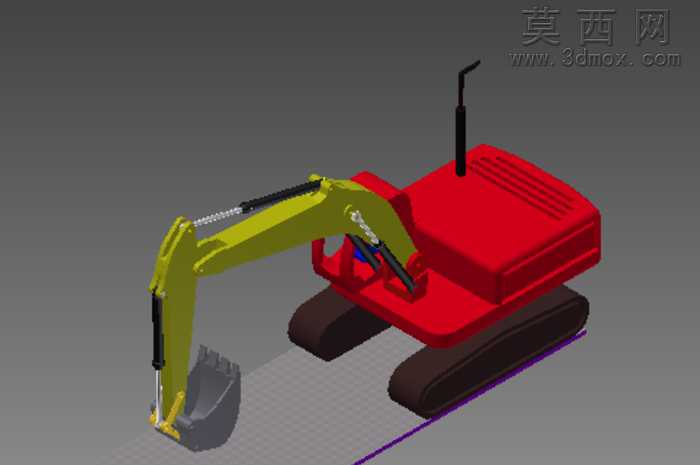

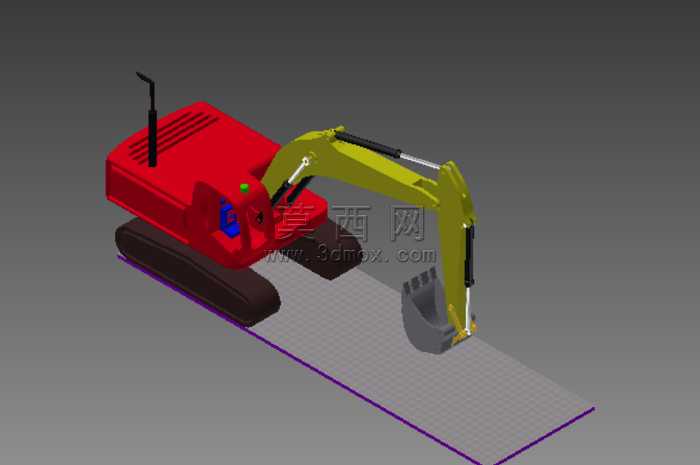

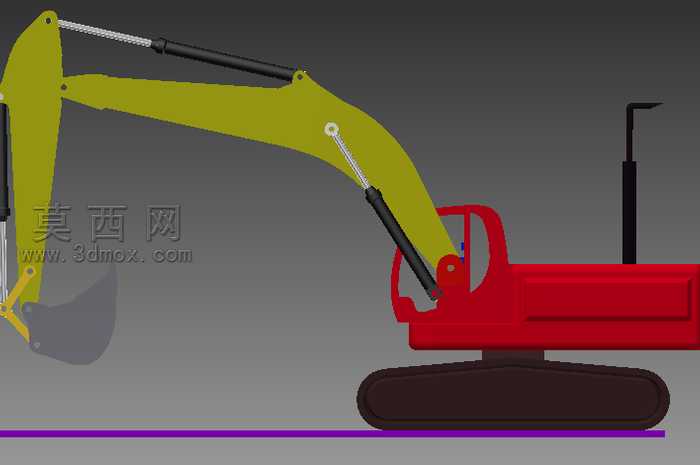

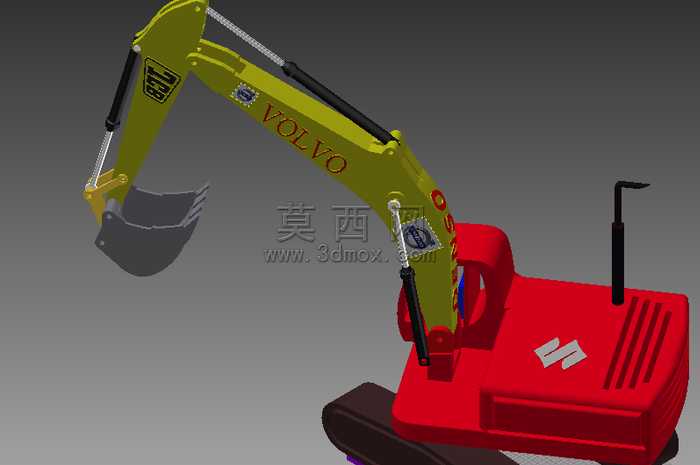

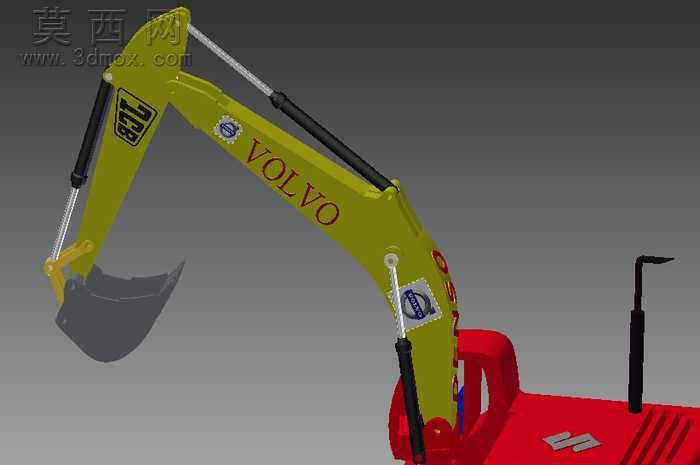

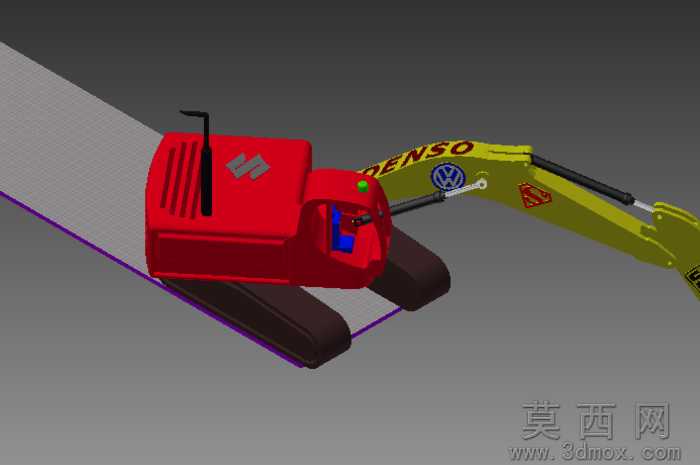

本作品围绕小型履带式挖掘作业装备开展机理性数值模拟建模，依托三维建模平台完成整机结构的数字化搭建，首先针对履带行走底盘部分进行参数化建模，还原履带板、驱动轮、承重轮、底盘机架的装配关系，对底盘回转支承的连接结构做了精准的几何还原，保证上部工作装置与行走底盘的回转自由度符合真实机械的运动逻辑。上部工作装置部分，依次完成动臂、斗杆、铲斗以及液压油缸组件的建模，对臂架的弯折结构、铰接点位置、油缸的安装支座结构都做了细节还原，建模过程中对每一处铰接副的运动约束关系做了定义，为后续的机理数值模拟提供准确的运动学基础。材质设置上，针对金属结构件赋予哑光工程红的漆面材质，臂架部分采用黄黑警示配色的金属漆面材质，履带部分做了深色橡胶与金属结合的材质区分，液压管路部分赋予深色金属材质，渲染阶段采用柔和的漫反射光照环境，突出整机的结构轮廓与部件装配关系，避免过度光影效果干扰结构展示。设计思路上，本模型并非仅做外观复刻，而是围绕挖掘作业过程中的机构运动机理开展模拟设计，建模阶段就预留了运动仿真的参数接口，可模拟挖掘作业中动臂升降、斗杆收放、铲斗挖掘、底盘回转的全流程动作，可用于验证不同作业姿态下的机构干涉情况、作业范围边界，也可进一步导入力学仿真模块开展作业载荷下的结构受力分析。模型的结构装配逻辑完全参照真实小型挖掘装备的设计规范，各部件的尺寸比例、连接位置都经过比例校准，既可以作为机构运动仿真的基础模型，也可用于挖掘机械原理教学演示、作业过程可视化展示等场景，还原了小型挖掘装备从底盘到工作装置的完整机械结构，为挖掘机械的机理研究、性能模拟提供了可靠的三维数字化载体。
