手动变速器换挡拨叉结构设计

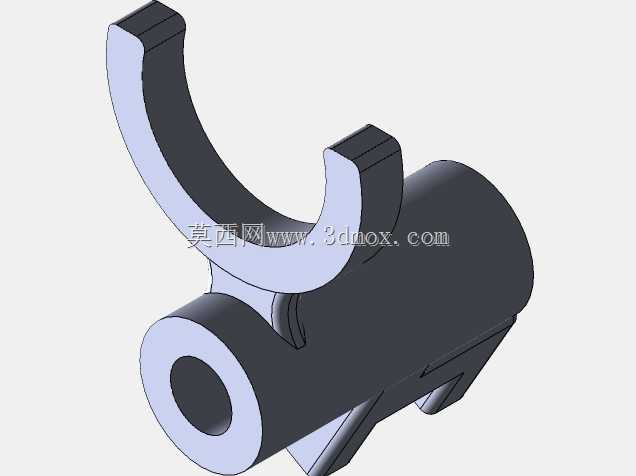

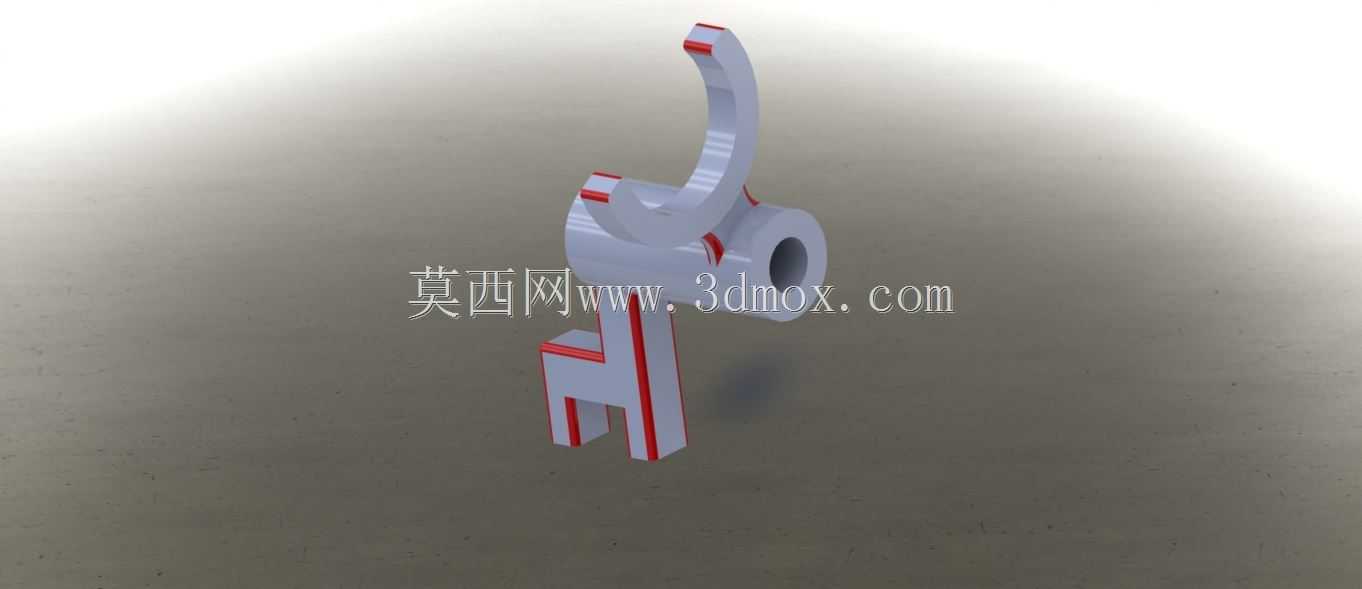

　　在手动变速器的换挡执行机构中，拨叉是直接推动同步器齿套、实现挡位切换的核心受力零件，其结构合理性直接决定换挡手感、挡位啮合可靠性与部件使用寿命。这款换挡拨叉的设计完全围绕变速器内部的安装空间与受力工况展开，上端的弧形叉爪结构，弧度与同步器齿套的环形卡槽完全匹配，工作时叉爪卡入齿套的卡槽内，将换挡摇臂传递的横向推力转化为齿套的轴向滑移力，推动齿套与对应挡位的结合齿圈啮合，完成动力传递路径的切换。叉爪的两个工作面做了等厚设计，保证推动齿套时两侧受力均匀，避免齿套出现偏斜卡滞，减少同步器锥面的偏磨风险，叉爪边缘做了小尺寸倒角处理，既可以避免装配时刮伤齿套表面，也能在换挡过程中引导齿套平稳滑移，降低换挡冲击。

　　拨叉中部的圆柱凸台是安装定位基准，内孔与拨叉轴采用间隙配合，装配后拨叉可沿拨叉轴做小范围的自适应摆动，抵消拨叉轴与齿套卡槽之间的平行度误差，保证叉爪工作面始终与齿套端面完全贴合，避免局部应力集中。凸台侧面设计有定位凹坑，用于安装拨叉定位钢球与弹簧，实现空挡与各挡位的自锁，防止车辆行驶过程中出现跳挡、脱挡故障。下端的拨叉臂是力传递的核心结构，采用变截面设计，靠近凸台的位置截面厚度更大，向叉爪方向逐渐收窄，这种设计既可以保证拨叉在承受最大换挡推力时不会出现弯曲变形，又能尽可能降低零件自身重量，减少换挡过程中的运动惯量，让换挡操作更轻便。从安装边界来看，这款拨叉的整体尺寸完全适配横置手动变速器的内部腔体，叉爪的开口宽度、凸台内孔的直径、

　　拨叉臂的摆动范围都经过严格校核，装配后拨叉摆动时不会与相邻挡位的齿轮、同步器组件发生运动干涉，拨叉的工作行程与同步器齿套的滑移行程完全匹配，保证齿套能够完全挂入结合齿圈，避免出现半啮合打齿的问题。在实际工况中，换挡拨叉需要承受驾驶员换挡操作带来的瞬时冲击力，尤其是在快速换挡、离合器分离不彻底的工况下，拨叉受到的冲击载荷会达到稳态值的数倍，因此这款拨叉的结构在应力集中的位置，比如叉爪与拨叉臂的连接过渡处、凸台与拨叉臂的连接位置，都采用了大圆角过渡设计，避免应力集中导致的零件疲劳断裂。拨叉的工作端面设计有耐磨层结构，长期与同步器齿套反复摩擦也不会出现过度磨损，保证换挡间隙长期保持在合理范围内，避免出现挡位旷量过大、换挡行程变长的问题。

　　从设计逻辑上，这款拨叉没有采用多余的加强筋结构，而是通过截面形状的优化来满足刚度要求，既减少了零件加工的工序复杂度，也避免了加强筋带来的应力集中问题，同时零件的重心靠近拨叉轴轴线，换挡时拨叉自身的偏心力矩更小，换挡操作的平顺性更好。在变速器装配过程中，这款拨叉可以直接套装在拨叉轴上，通过定位钢球卡入对应挡位的定位凹坑即可完成挡位定位，不需要额外的调整工序，装配效率更高，后期维护时也可以单独拆卸更换，不需要拆解整个变速器轴系组件，降低了维修成本。对于变速器设计人员来说，这款拨叉的结构参数可以直接参考适配同规格同步器的变速器布局，根据实际的拨叉轴安装位置、齿套卡槽尺寸、换挡行程要求做小幅调整即可投入使用，其受力结构经过实际工况验证，能够满足乘用车手动变速器的全生命周期使用要求，不会出现换挡卡滞、拨叉断裂、异常磨损等常见故障。
