RB310双出轴变速箱结构设计方案

项目分类:变速器 发布时间:2022-02-22 ID:558194
  • RB310双出轴变速箱结构设计方案
  • RB310双出轴变速箱结构设计方案
  • RB310双出轴变速箱结构设计方案
  • RB310双出轴变速箱结构设计方案
  • RB310双出轴变速箱结构设计方案
  • RB310双出轴变速箱结构设计方案

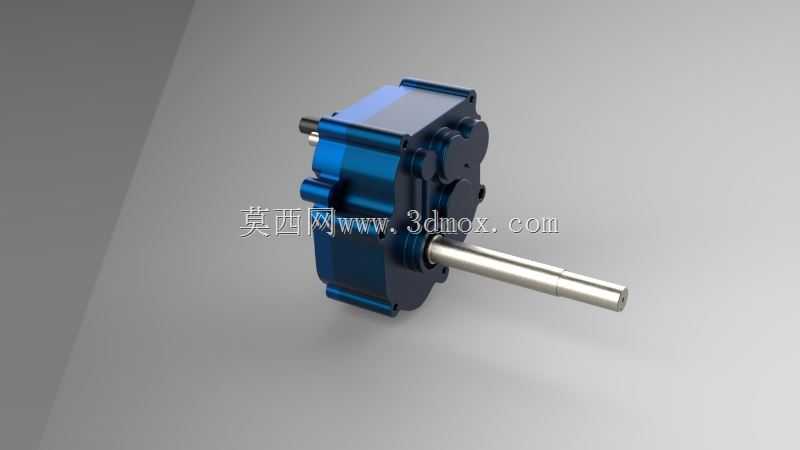

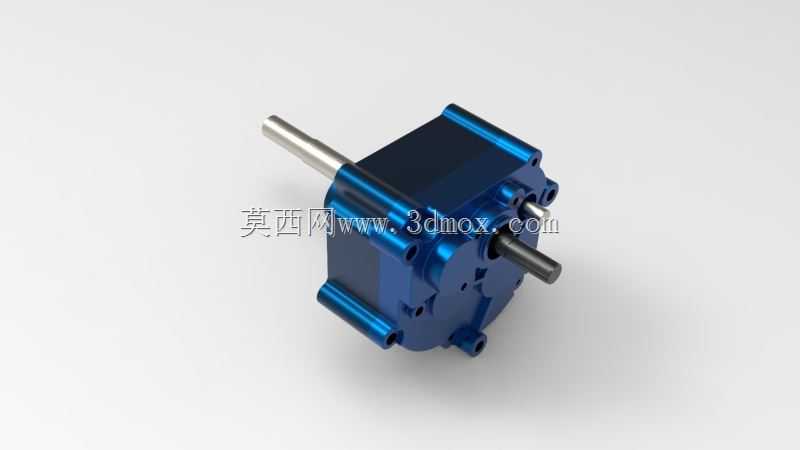

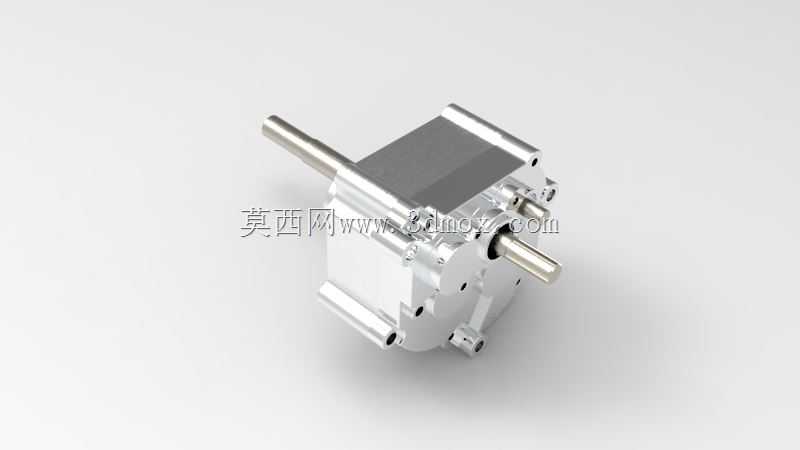

  这款双出轴变速箱的结构设计,核心围绕小功率动力传输场景的紧凑安装需求展开,在做三维结构搭建时,首先要兼顾两侧输出轴的同轴度公差控制,毕竟双轴伸出的布局,常被用在小型自动化输送线、桌面级实验设备、小型农用机具的动力分流场景里,需要同时给两个执行端传递匹配转速的扭矩,这就对箱体内齿轮组的啮合间隙、轴系的支撑刚度提出了明确要求。从实际选型适配的角度看,这类变速箱的安装边界需要严格匹配配套动力源的输出轴径,箱体侧面的安装定位凸台、固定螺孔的位置度公差,要控制在0.02mm以内,避免装机后出现轴系偏载,加速齿轮磨损。设计思路上没有采用复杂的多级行星轮结构,而是用定轴齿轮组实现固定减速比的动力转换,箱体采用分体式拼接结构,

  合箱面的密封槽预留了0.8mm的压缩量,适配常规丁腈橡胶密封垫,既能防止齿轮润滑脂渗漏,也能阻挡外部粉尘进入啮合区域,适配多尘的户外作业或者车间生产环境。外形尺寸上控制在掌心大小的范畴,主体外壳采用压铸铝结构的设计取向,在保证壳体刚度的前提下尽可能降低自重,两侧伸出的轴端都预留了卡簧槽和键槽,方便用户直接同步带轮、链轮或者联轴器,不需要额外做轴端的二次加工。在做内部结构排布时,特意将输入轴的位置设置在箱体侧方,和两侧输出轴形成空间垂直的布局?不对,仔细看模型的轴系布局,输入轴与输出轴呈平行排布?哦不对,模型上的双出轴是同轴线布局,输入轴垂直于输出轴线布置,这样的结构可以让动力输入端的安装方向避开输出轴的走线或者管路布置空间,

  在紧凑的设备内部安装时,不会和周边的结构件产生干涉。齿轮参数的匹配上,按照常规小功率减速场景的需求,将减速比设置在适配小型直流电机、伺服电机的常用区间,齿面的接触强度按照额定扭矩1.2倍的安全系数核算,保证持续运转时不会出现齿面点蚀或者断齿问题。箱体外部的散热筋没有做冗余设计,毕竟小功率工况下的发热量有限,仅在箱体上盖位置做了浅槽加强筋,同时兼顾壳体刚度和少量散热需求,安装脚的位置做了加厚处理,固定螺栓的沉头深度刚好覆盖螺栓头厚度,不会出现螺栓突出安装面的问题,保证设备安装后箱体底面可以完全贴合安装基准面,减少运转时的振动传递。实际应用中,这类变速箱除了给小型农机、实验设备做动力传输,也可以用在小型智能装备的行走驱动部分,

  双出轴的结构可以直接连接两侧的行走轮,不需要额外加装传动轴分流动力,能大幅简化设备的整体传动链结构,减少装配环节的公差累积。建模过程中对所有配合面都做了公差标注的适配,比如轴承安装位的孔公差采用H7级,轴颈的公差采用k6级,保证装配时轴承可以顺利压装,同时不会出现配合过松导致的跑圈问题,合箱定位销的位置设置在箱体对角线位置,保证反复拆装后齿轮的啮合位置不会出现偏移,方便后期的维护保养。
