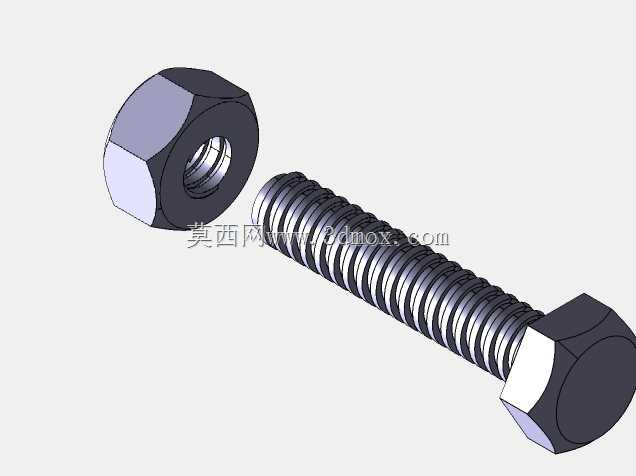

六角螺母螺旋传动副结构设计

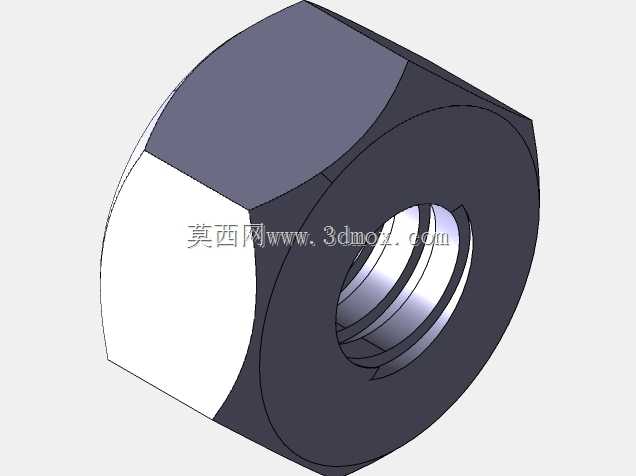

　　在各类工装夹具、小型进给调节装置、精密仪器微调机构中，这类螺旋副结构是实现运动形式转换的核心基础部件，日常设备调试、工位定位、工装夹紧的场景里，都能见到这类结构的实际应用。不同于普通仅做紧固用途的标准螺母，该结构的内螺纹牙型经过适配传动需求的优化，牙侧角公差控制更严格，能在传递扭矩的过程中有效降低牙面磨损，保证长期往复运动下的传动精度，不会出现普通紧固螺母用在传动场景时容易出现的卡滞、回程间隙过大的问题。从结构设计逻辑来看，外廓采用六角形的外形，并非随意选择：这种结构既可以适配标准扳手的夹持尺寸，在需要手动锁紧、调节的工位上，操作人员无需定制专用工装，用常规活扳手、呆扳手就能完成扭矩施加，同时六角形的外接圆尺寸经过核算，

　　在满足螺纹强度要求的前提下，尽可能压缩了径向占用空间，不会在安装空间局促的仪器内部造成周边结构的干涉。内螺纹的牙型采用传动适配的轮廓设计，牙底做了圆弧过渡处理，避免应力集中导致的螺纹根部断裂，在承受轴向载荷的时候，应力能沿着牙面均匀分布，不会出现局部应力过载的情况。安装边界上，该结构的轴向厚度经过匹配螺纹公称直径的优化，既保证足够的螺纹啮合圈数，避免啮合齿数不足导致的滑牙问题，又不会因为轴向尺寸过长造成不必要的空间浪费，端面的平面度公差控制在合理范围，安装时和配合件的端面贴合紧密，不会出现偏载导致的螺纹受力不均。实际使用中，这类螺旋副不需要复杂的辅助支撑结构，和适配的螺杆配合后，就能将输入的旋转扭矩平稳转化为轴向的线性输出力，

　　在小行程的直线进给场景下，比如检测仪器的测头微调、工装的快速夹紧定位、小型设备的张力调节工位，都能稳定发挥作用，相比齿轮齿条、直线导轨等传动形式，这类螺旋结构结构更简单，零件数量少，装配维护难度低，不需要定期加注特殊润滑脂就能在常规工况下长期稳定工作，对安装空间的要求也更低，很多小型台式设备、便携式检测工装里，都会优先选用这类结构来实现直线运动的输出。建模过程中对螺纹的收尾部分做了符合加工实际的处理，没有出现建模时常见的螺纹收尾失真、牙型错位的问题，和实际机加工出来的零件结构完全一致，导入装配体后可以直接完成干涉检查、运动仿真的相关工作，不需要额外对模型细节进行修补。
