该铰接式连接支座属于机械系统中常见的传力连接构件,这类构件广泛应用在各类需要实现小角度相对转动、同时传递多向载荷的机构连接位置,比如小型自动化设备的连杆铰接端、输送线的摆臂支撑位、工装夹具的活动压头连接座,还有教学实训平台的机构演示模块中都能见到同类型结构的身影。从实际使用场景来看,这类支座不需要承担超大吨位的冲击载荷,但对孔位同轴度、配合面的平面度有明确要求,一旦安装基准面出现翘曲,很容易导致铰接销轴卡滞,长期运行后会出现偏磨、异响甚至销轴断裂的问题。

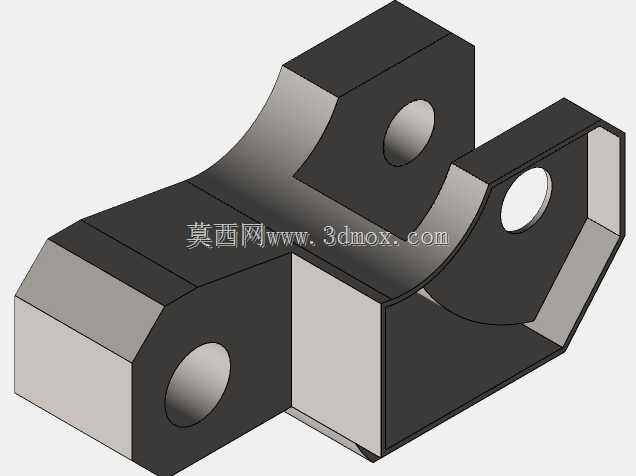

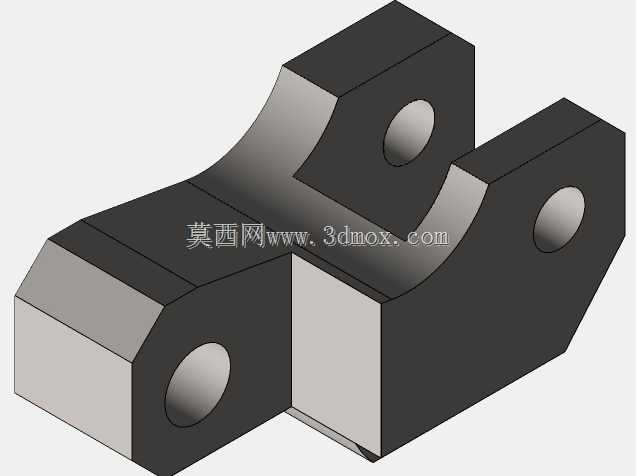

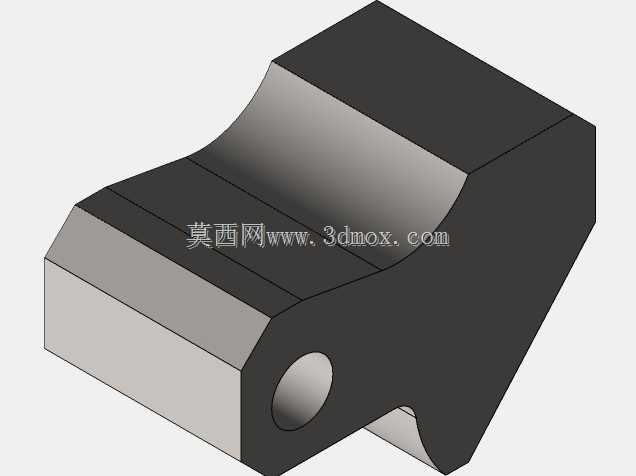

从结构设计思路来看,整个支座采用一体化铣削成型的结构方案,没有额外的拼接焊缝或者紧固件连接位,避免了多零件装配带来的累计误差。主体的弧形过渡段不是单纯的造型修饰,是在保证整体结构刚度的前提下,去除了非受力区域的多余材料,既降低了零件自重,也避免了直角位置的应力集中问题——如果在直角位置不做圆弧过渡,长期承受交变载荷时,转角位置很容易萌生疲劳裂纹,最终导致构件断裂。三个带通孔的耳板分别承担不同的连接功能:两个同向平行的耳板用于和固定侧的基座铰接,穿入销轴后可以实现支座整体绕该轴的小范围摆动;另一侧垂直方向的耳板则用于和活动端的连杆或者执行件连接,两个铰接轴的空间位置经过精准计算,保证转动过程中不会出现运动干涉。
在安装边界方面,支座底部的矩形贴合面是核心安装基准,该面的平面度需要控制在0.02mm以内,安装时需要和基座的安装面完全贴合,不能有铁屑、毛刺等杂物垫在结合面之间,否则锁紧后会导致支座变形,连带影响各个铰接孔的同轴度。三个铰接孔的孔径公差统一按照H7级精度设计,适配标准的圆柱销轴,孔口位置都做了微小的倒角处理,既方便销轴装配时的导入,也能去除机加工产生的锐边毛刺,避免装配时划伤操作人员或者配合零件表面。耳板的厚度经过载荷校核,在承受额定径向载荷时,耳板的最大变形量控制在0.01mm以内,不会因为刚度不足导致销轴弯曲卡滞。
在实际建模练习过程中,这类结构非常适合锻炼草图绘制、特征拉伸、切除、圆角处理的基础操作,建模时需要先确定底部基准面的位置,再依次定位三个铰接孔的中心坐标,先做出主体的方块轮廓,再通过拉伸切除去除多余材料,最后添加过渡圆角和孔口倒角。需要注意的是,弧形过渡面的曲率要和两侧的耳板、底部基座平滑衔接,不能出现曲率突变的情况,否则不仅影响外观,在实际加工时也会导致刀具进给负载突变,影响加工表面质量。另外,各个孔的轴线要保证和对应的耳板端面垂直,否则穿入销轴后会出现别劲的情况,影响机构的转动灵活性。这类零件虽然结构不算复杂,但涵盖了机械零件设计中最基础的刚度校核、应力规避、公差配合、安装基准选择等核心知识点,是入门机械结构设计非常典型的练习案例。
