微型涡轮喷气动力装置结构设计

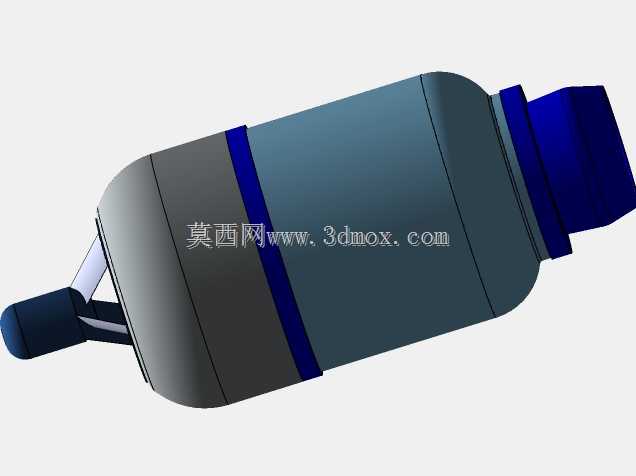

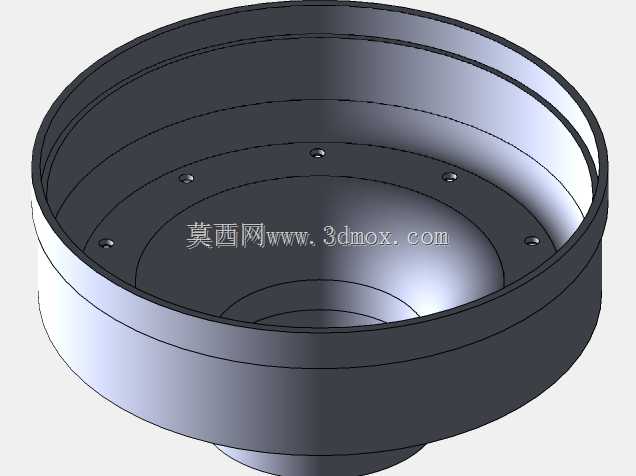

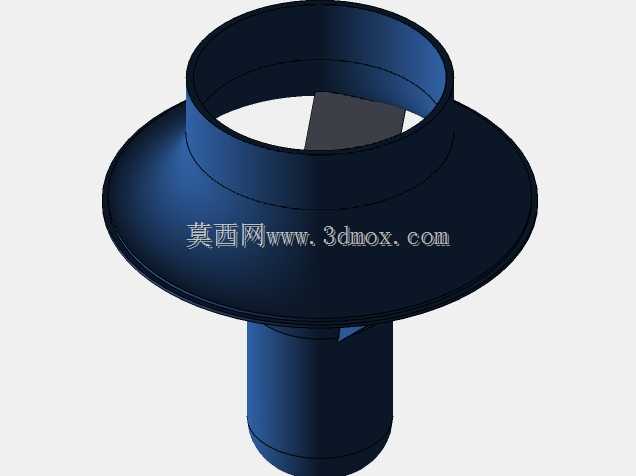

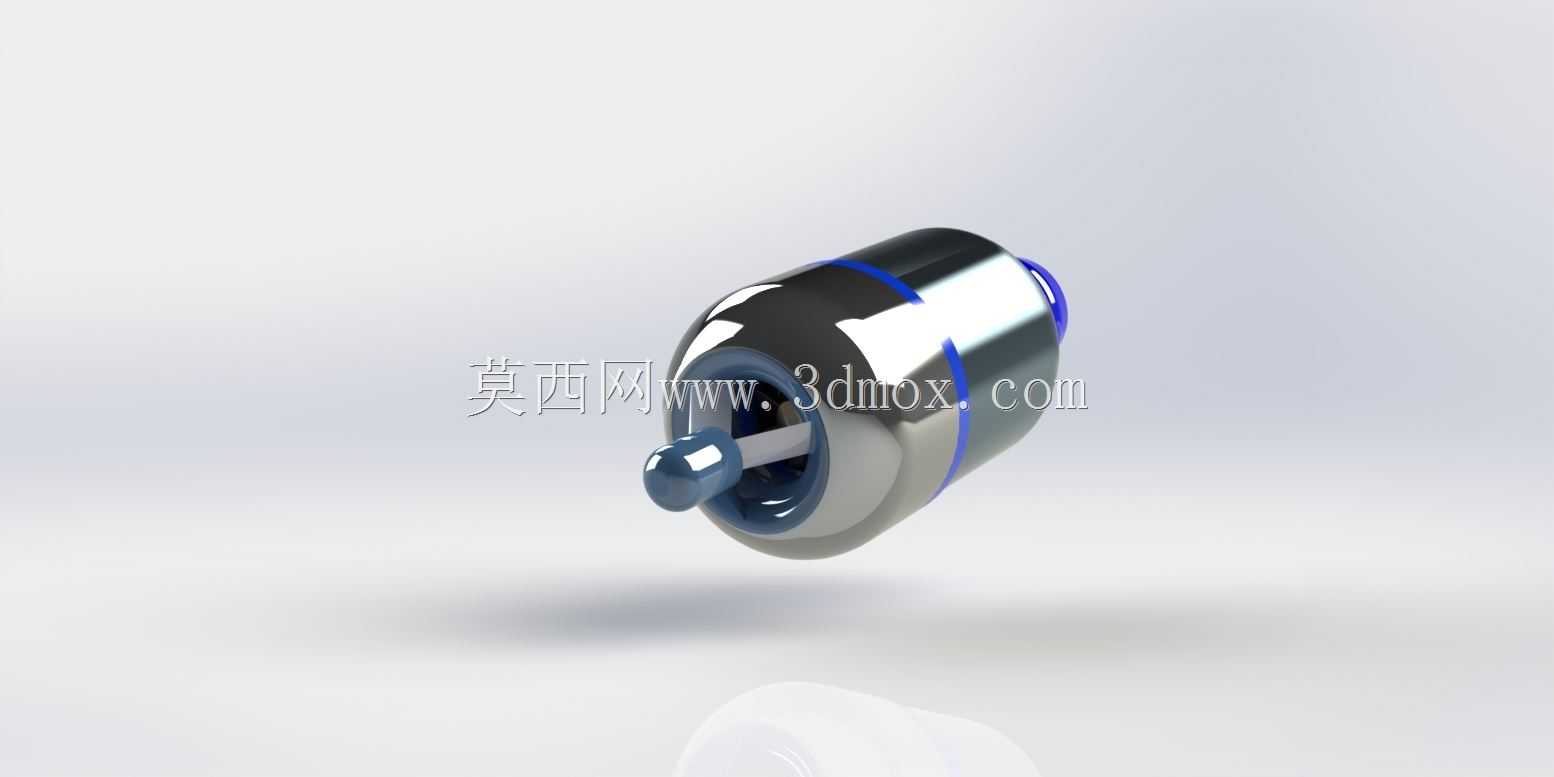

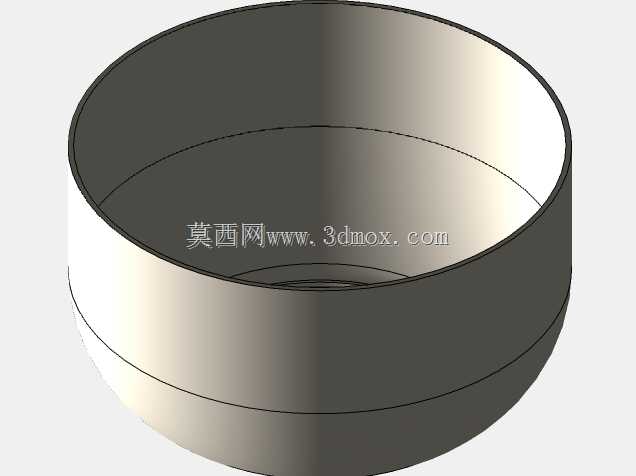

　　在航模动力配套、小型无人飞行器动力选型、教学演示实验台搭建这类场景里，微型涡轮喷气动力单元的结构合理性直接决定整套系统的运行稳定性，不少刚接触动力结构设计的从业者，往往会忽略进气端与叶轮腔的同轴度公差，导致高速运转时出现径向跳动，不仅损耗输出推力，还会大幅缩短轴承组件的使用寿命。这套结构在设计之初，就优先把进气导流段的曲面顺滑度作为核心校验项，进气口的圆弧过渡没有采用生硬的折线拼接，而是顺着气流进入的自然流向做了连续曲率调整，能有效降低进气紊流的产生概率，避免气流在腔体内形成乱流冲击叶轮叶片。从安装边界来看，整体采用圆柱式主体布局，外壳最大直径控制在适配小型航模舱段的常规尺寸范围内，轴向总长度预留了与尾喷段、供油管路对接的安装余量，

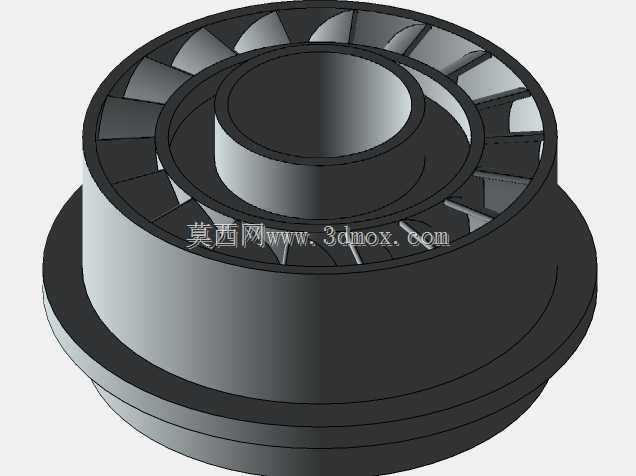

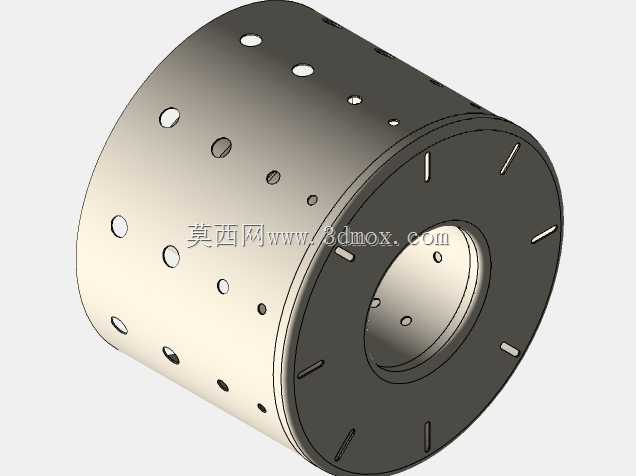

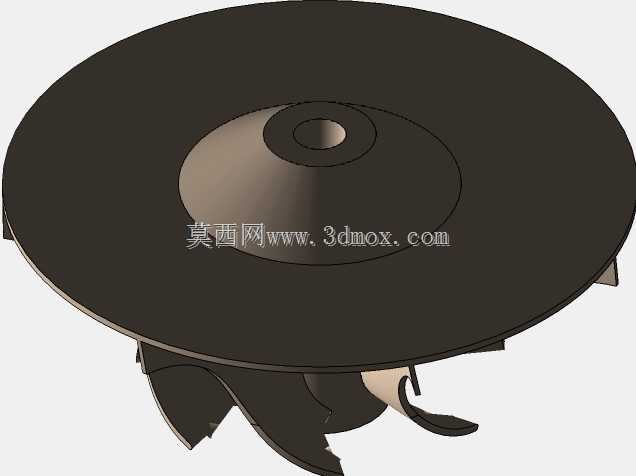

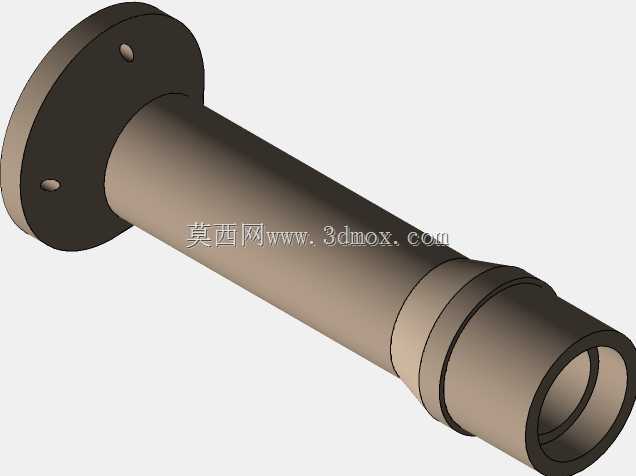

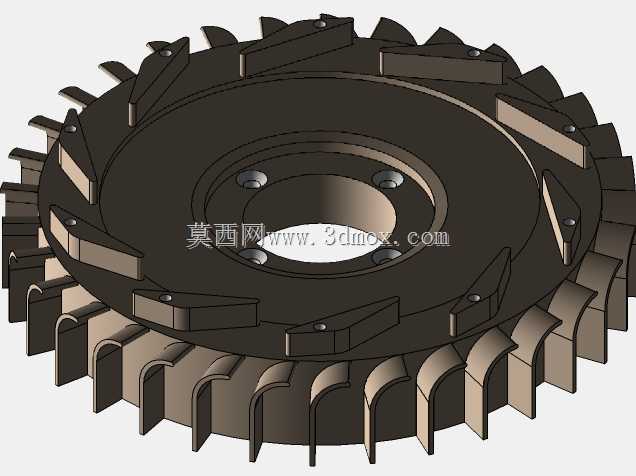

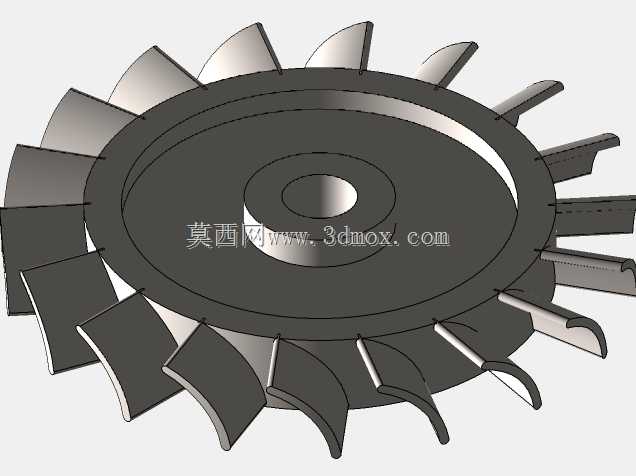

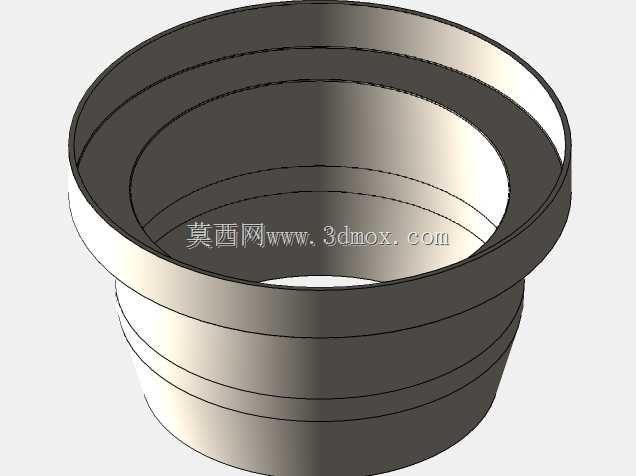

　　外壳表面的环形定位槽可以直接配合卡箍实现快速固定，不需要额外设计复杂的安装支架，能有效降低配套设备的结构重量。叶轮组件的设计上，没有盲目追求叶片数量，而是结合微型燃烧室的供气流量匹配了对应的叶片倾角，每一片叶片的根部都做了圆角过渡处理，避免高速旋转时应力集中在叶片根部出现断裂隐患，压气段与涡轮段的同轴定位采用了台阶式配合结构，装配时不需要反复调整找正，就能保证两段叶轮的同轴度控制在合理公差区间内。燃烧室的腔体结构做了缩径处理，能让压缩后的气流在腔体内充分混合后再冲击涡轮叶片，提升能量利用效率，尾喷段的收敛角度经过反复校验，既不会因为收敛过急导致排气阻力过大，也不会因为收敛不足导致排气推力分散。不少从业者在做同类结构设计时，

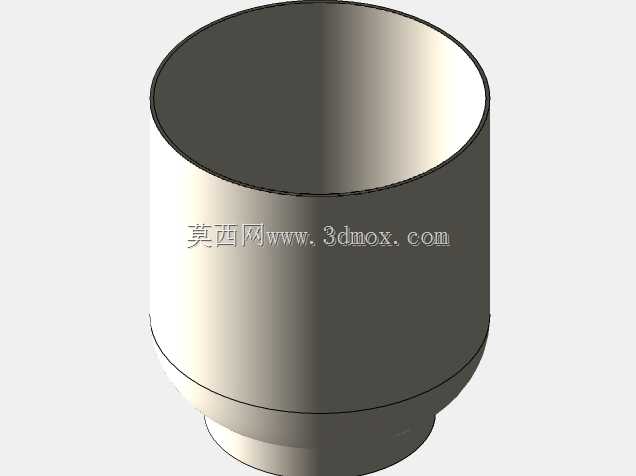

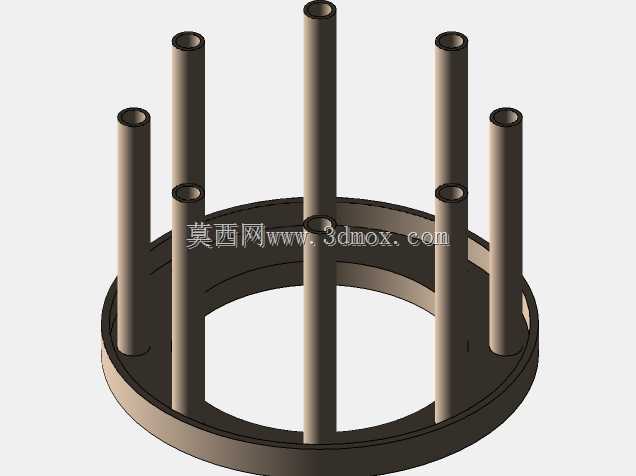

　　容易把外壳的壁厚设置得过厚，不仅增加了整体重量，还会提升运转时的热积累速度，这套结构的外壳壁厚采用了梯度设计，靠近燃烧室的区段适当增加壁厚抵御高温形变，进气段和尾喷段则适当减薄控制整体重量，同时在外壳对应轴承安装的位置设计了散热鳍片结构，能借助高速流动的气流带走轴承运转产生的热量，延长轴承的维护周期。供油管路的接入位置设置在进气侧的端盖上，顺着气流方向布置油路，能让燃油在进入燃烧室前就被进气气流初步雾化，提升燃烧效率，同时油路接口采用了标准的快插式结构，方便日常拆装维护，不需要借助专用工具就能完成油路的对接与拆卸。在实际教学场景中，这套结构可以直接拆解展示涡轮喷气动力的核心组成部分，从进气导流、压气增压、

　　燃烧做功到排气输出的整个流程都能通过实体结构直观呈现，比平面原理图更便于学习者理解各部件的配合关系。在航模配套场景中，这套结构的重心位置经过优化，整体重心落在主体中段的安装位附近，装配到飞行器上之后不会出现头重脚轻或者尾部过重的配平问题，能减少飞控系统的配平压力。需要注意的是，这类微型涡轮喷气结构在装配时，所有旋转部件都必须做动平衡校验，哪怕是微小的重量偏差，在每分钟数万转的运转速度下都会被放大成明显的振动，不仅会产生噪音，还会导致连接部件松动，甚至引发结构损坏，因此在设计阶段就预留了动平衡调整的工艺孔，方便装配时对叶轮组件做精细的动平衡校准。另外，外壳的连接方式没有采用传统的螺栓法兰连接，而是采用了旋扣式结构，既保证了连接强度，又能快速拆开维护内部的叶轮和燃烧室部件，不需要逐个拆卸螺栓，大幅提升了日常维护的效率，这种连接结构的密封面也做了阶梯式密封设计，能避免高速气流从连接缝隙泄漏，保证腔体内部的压力稳定。
