钢管拼接式卡丁车承载车架结构设计

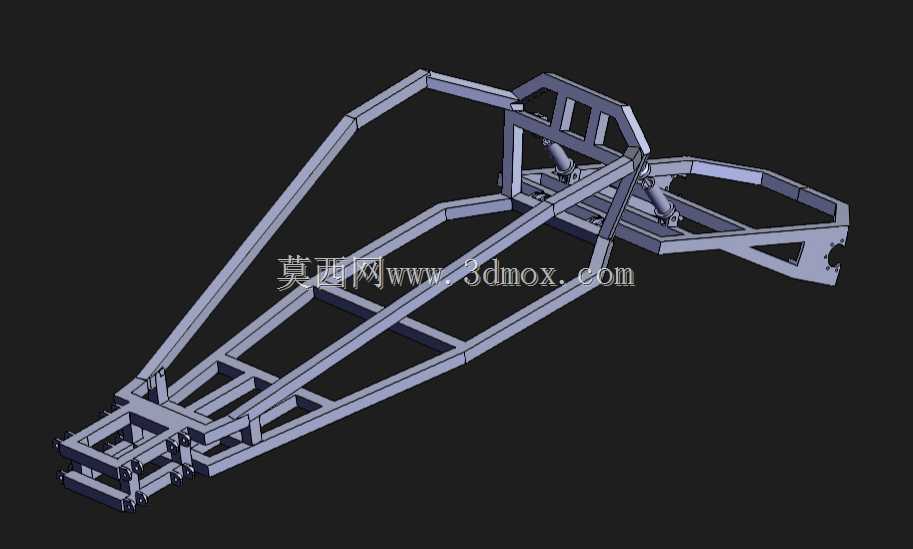

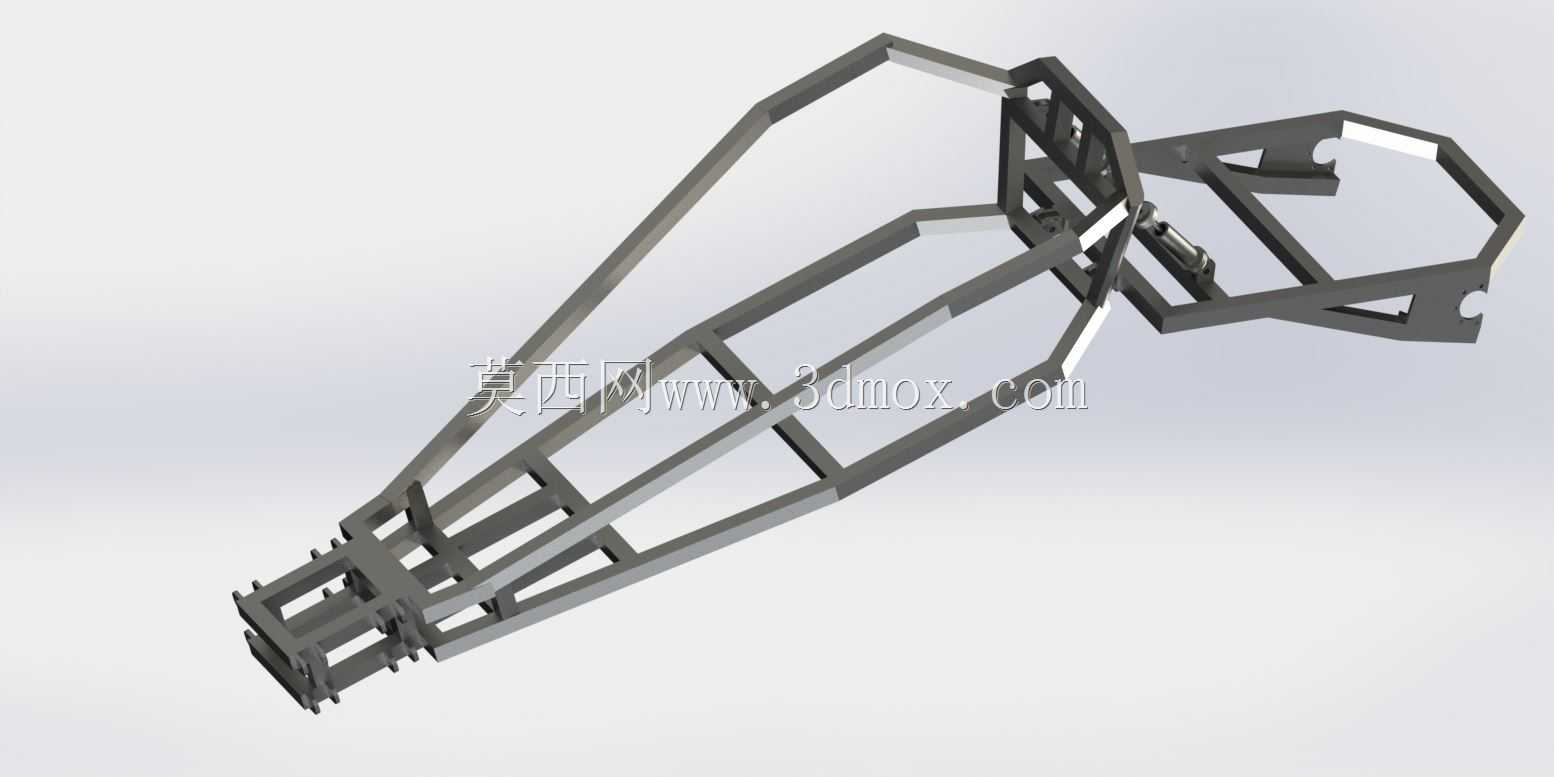

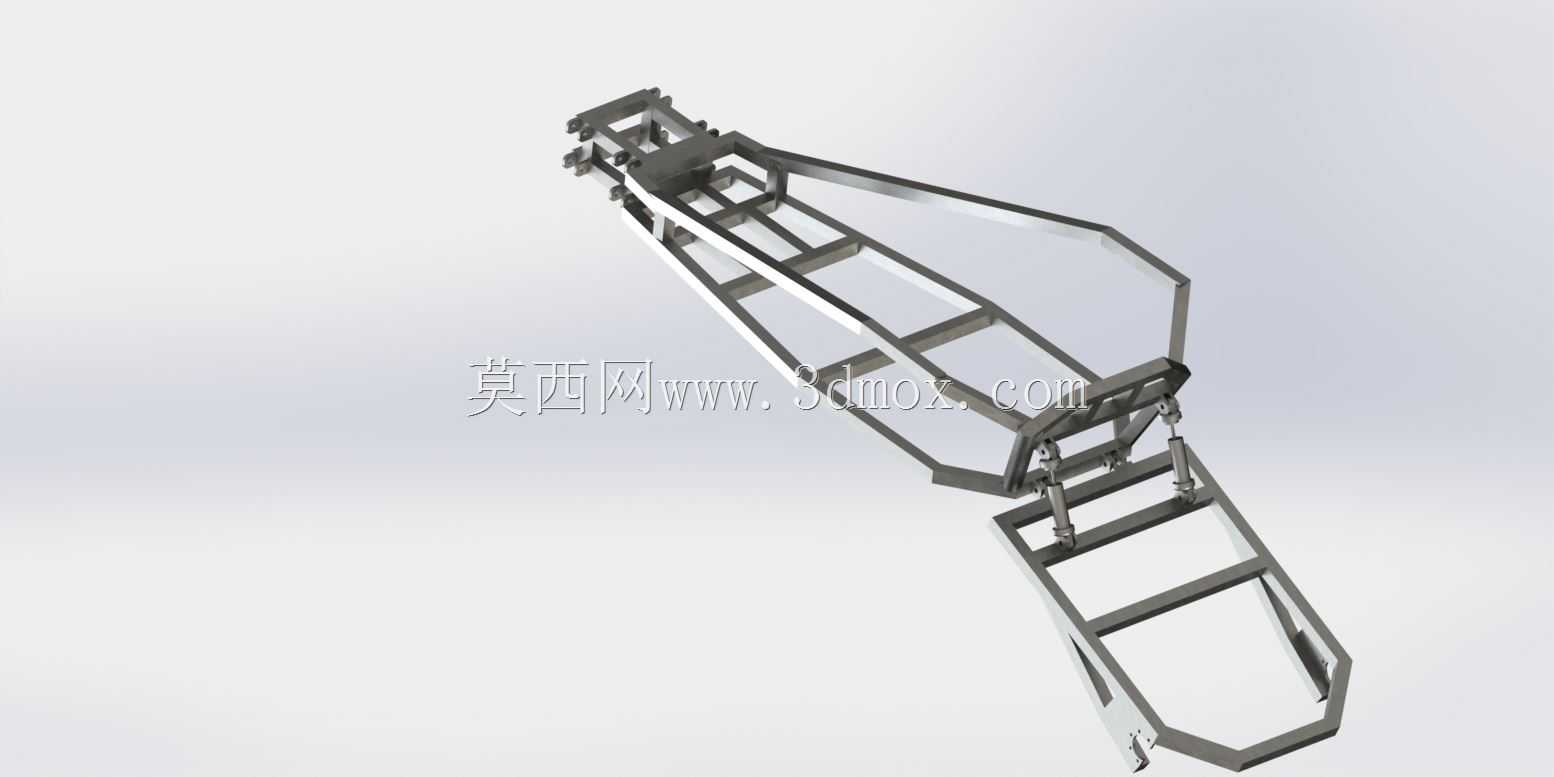

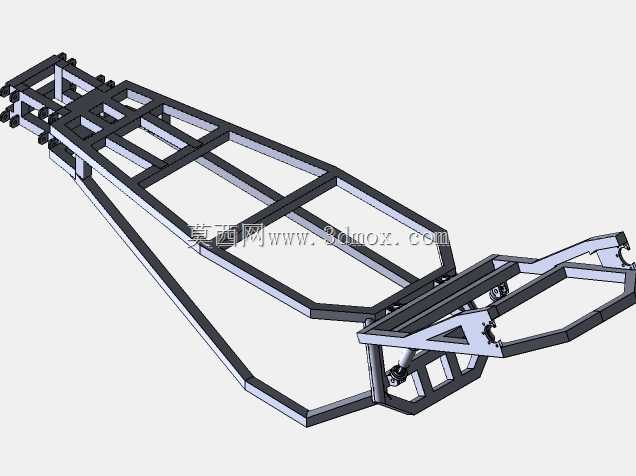

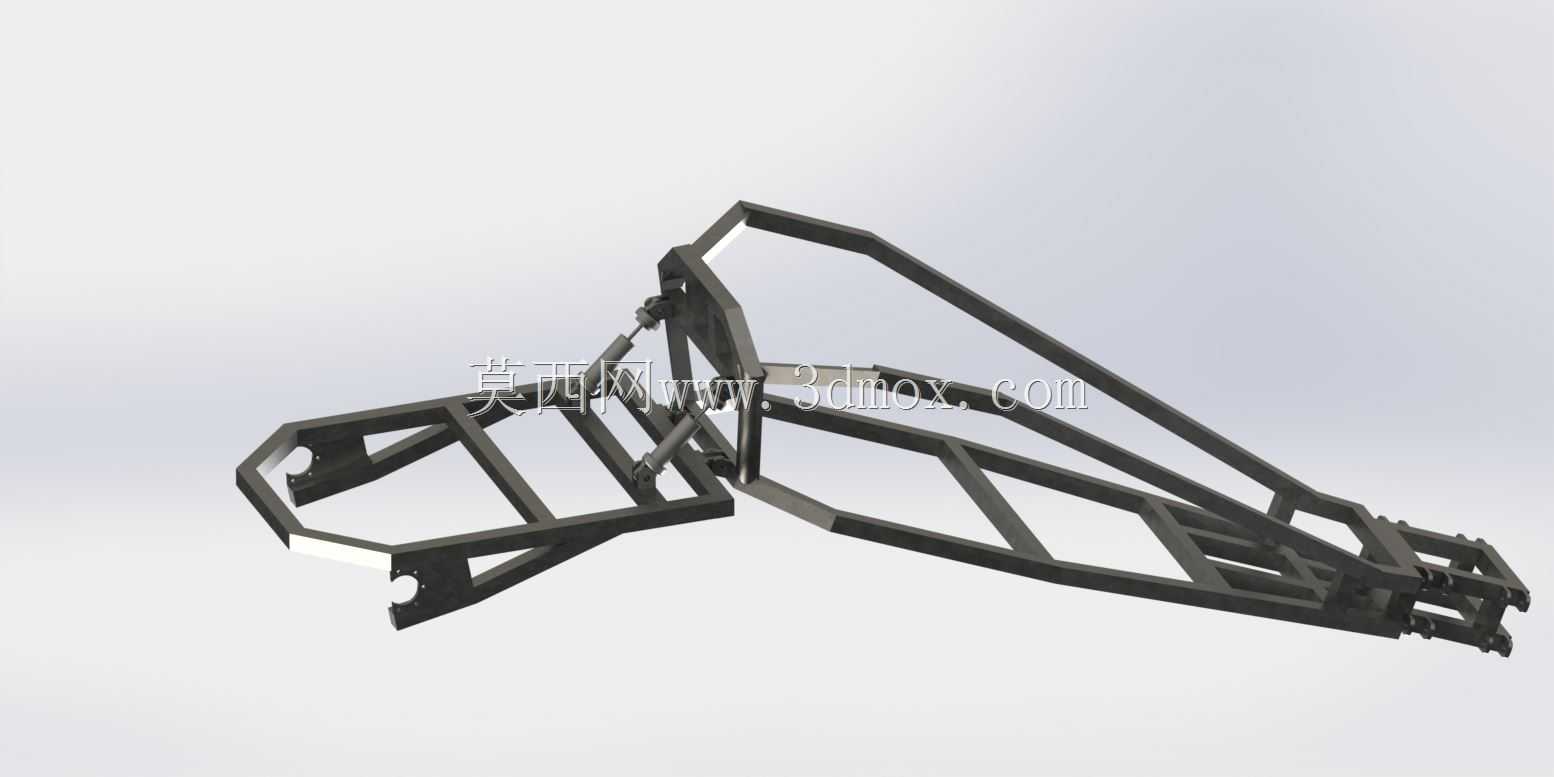

　　这套卡丁车车架采用空间钢管桁架式结构，核心承担整车所有部件的安装承载与行驶载荷传递作用，是卡丁车最核心的承载基体。从实际应用场景来看，这类车架多用于场地娱乐卡丁车、入门级竞速卡丁车以及DIY改装卡丁车的搭建，适配户外硬化场地、室内卡丁车馆的日常运营与业余竞赛使用，能够承受连续过弯的侧向载荷、急加速急减速的纵向冲击，以及颠簸路面带来的垂向振动载荷。

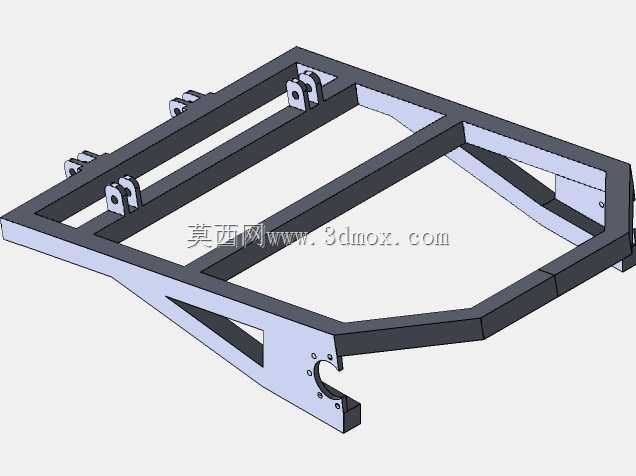

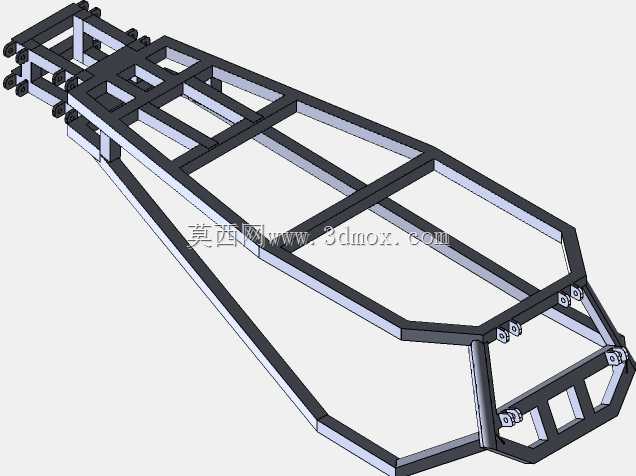

　　设计思路上完全遵循卡丁车轻量化与高刚性的平衡原则，主体采用圆形钢管弯折后焊接成型，前部为收窄的锥形结构，预留出转向机构、前悬挂安装位以及驾驶员腿部放置空间，中部为加宽的乘员舱区域，预留了座椅安装点位、安全带固定孔位以及转向柱穿装空间，后部为动力总成安装区域，框架做了局部加强处理，预留发动机、后桥、传动系统的安装接口，同时后部框架做了环形封闭设计，提升尾部抗扭刚度。

　　从结构特性来看，整个车架没有多余的冗余结构，每一段钢管都参与载荷传递：纵向主纵梁从车头一直延伸至车尾，承担主要的纵向冲击载荷；横向连接的横梁按照载荷分布疏密布置，乘员舱下方横梁间距更小，提升局部承载能力，避免驾驶员踩踏区域出现形变；斜向布置的支撑管构成多个三角形稳定结构，大幅提升整车的抗扭刚度，避免过弯时车架出现过度形变影响操控精度。车架前部预留的安装位可以适配不同规格的转向节、刹车总泵，后部的动力安装孔位支持适配多款小型内燃发动机或者电动驱动总成，具备不错的改装兼容性。

　　安装边界方面，车架整体宽度控制在常规卡丁车的合规范围内，能够适配绝大多数通用卡丁车的覆盖件、轮胎总成，底部的离地间隙预留了足够的缓冲空间，避免行驶过程中车架底部剐蹭场地地面，各个安装点位的同轴度、平面度在建模阶段就做了公差预留，焊接后不需要大量二次加工即可完成部件装配。钢管的管径选择经过载荷校核，在保证整体刚性满足使用要求的前提下尽可能降低管壁厚度，控制整车整备质量，提升卡丁车的动力响应速度。

　　实际使用过程中，这类桁架式车架相比钣金冲压式车架维修成本更低，出现局部碰撞变形后可以直接切割更换受损管段，不需要整体更换车架，非常适合场地运营类卡丁车的日常维护需求。车架的焊接节点都做了应力分散处理，避免应力集中导致的焊缝开裂问题，长期高频使用下的结构可靠性更有保障。乘员舱的框架边缘做了圆弧过渡处理，避免尖锐棱角对驾驶员造成磕碰伤害，符合场地游乐设备的安全设计要求。
