飞轮式车辆动能回收传动机构设计

项目分类:汽车类 发布时间:2022-02-22 ID:558692
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计
  • 飞轮式车辆动能回收传动机构设计

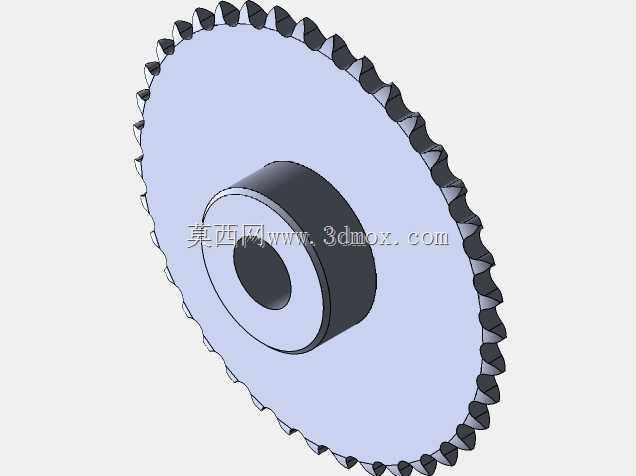

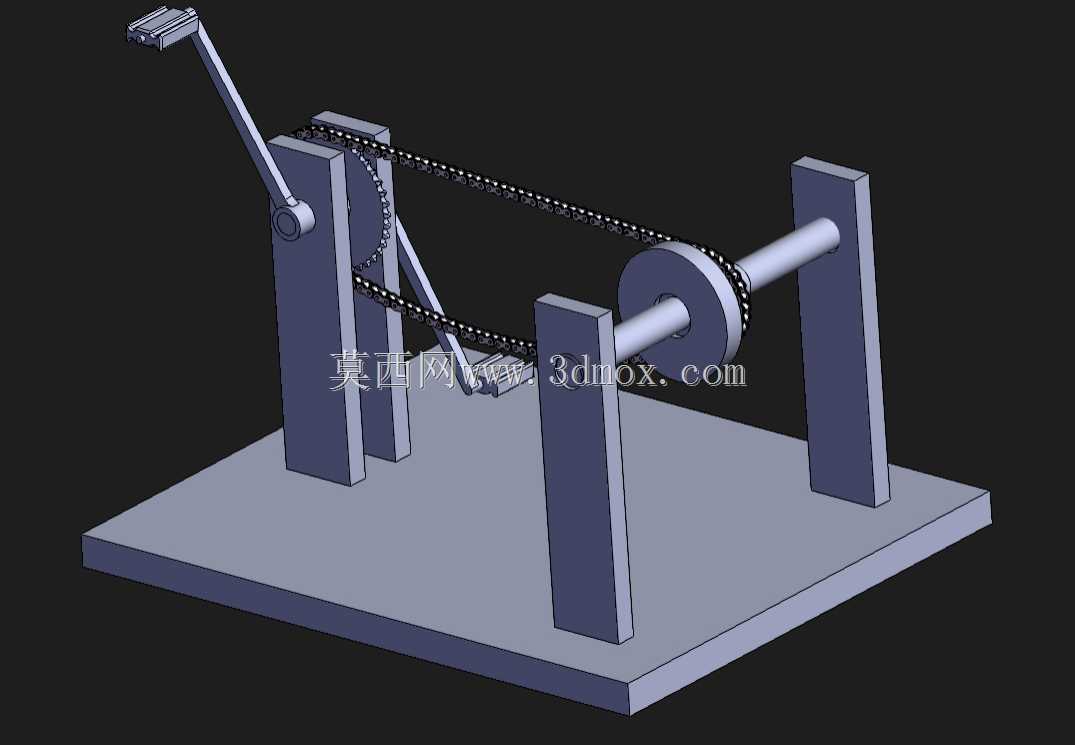

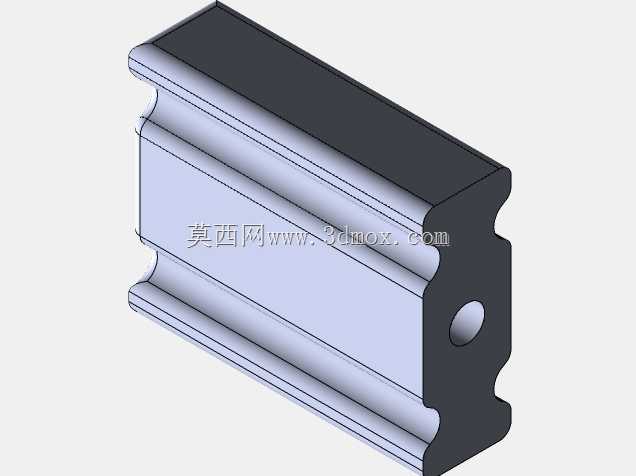

  这套动能回收传动机构的设计初衷,是解决车辆制动过程中动能以热能形式耗散的浪费问题,核心采用飞轮作为储能载体,通过链传动实现动力的双向传递,适配乘用车、场地赛车、低速工程车辆的制动能量回收场景。从实际应用场景来看,该机构可独立布置在车辆底盘的空余安装位,无需对原有制动系统、动力输出架构做大幅改动,尤其适合频繁启停的城市通勤车辆、封闭场地内循环作业的场内作业车,这类场景下车辆制动频次高,单次制动的动能损耗累计量可观,通过飞轮储能的形式回收动能,可在车辆再次起步、急加速阶段释放存储的转动能量,降低主动力源的瞬时输出负荷。从结构设计逻辑来看,整套机构采用立式支撑座搭配平板式安装底座的布局,两个平行布置的立式支撑座承载飞轮主轴,

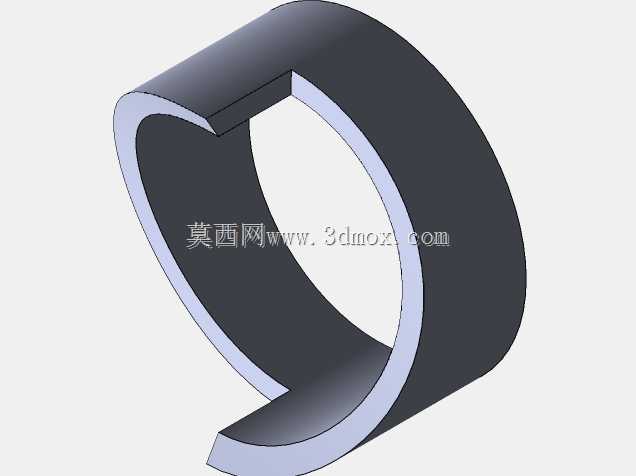

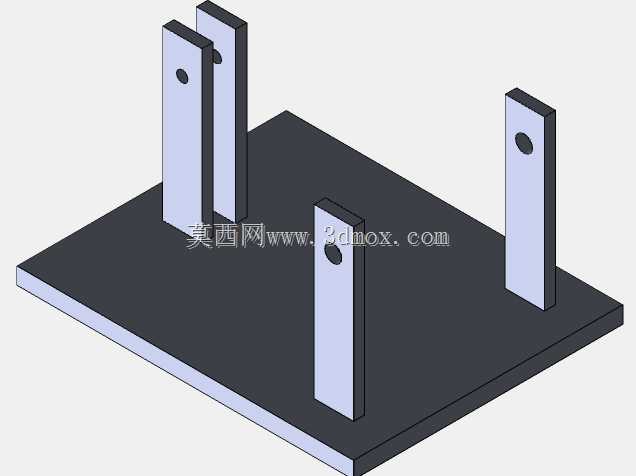

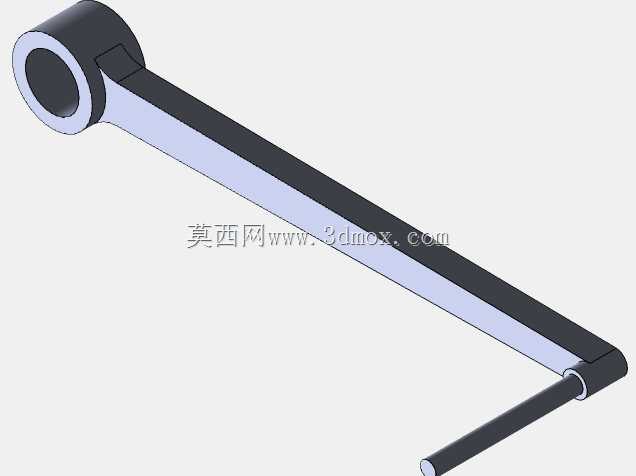

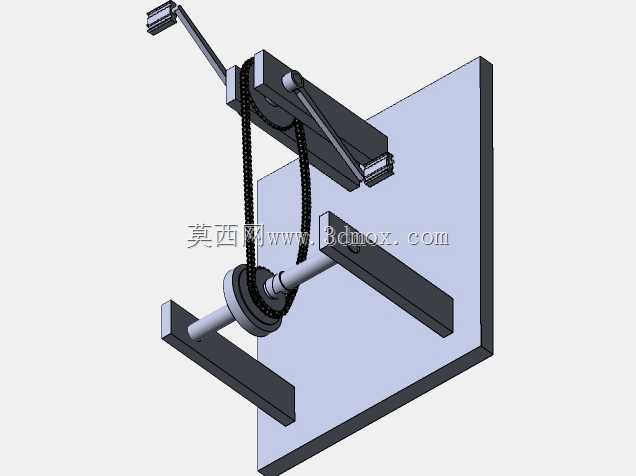

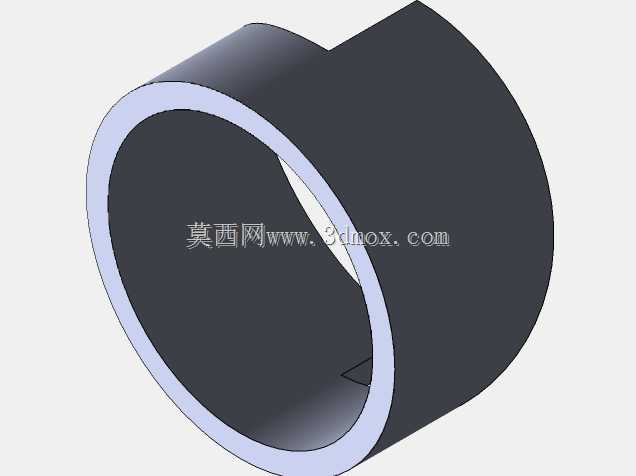

  飞轮通过平键与主轴实现周向固定,主轴两端采用深沟球轴承支撑,降低高速转动过程中的摩擦阻力;输入端的摆臂结构集成了离合器接合机构,摆臂的转动角度对应链传动的张紧度调节行程,当车辆进入制动状态时,接合机构动作将车轮端的转动动力通过链条传递至飞轮主轴,带动飞轮加速转动,将车辆的直线运动动能转化为飞轮的转动动能存储,当制动解除、车辆需要加速时,离合器反向接合,飞轮存储的转动动能再通过链条传递至车轮端,辅助车辆驱动。设计过程中重点考量了安装边界的适配性,整套机构的底座采用矩形平板结构,四个角点预留了螺栓安装孔,可直接通过螺栓固定在车辆底盘的预留安装平面上,支撑座与底座之间采用焊接加螺栓紧固的双重固定形式,

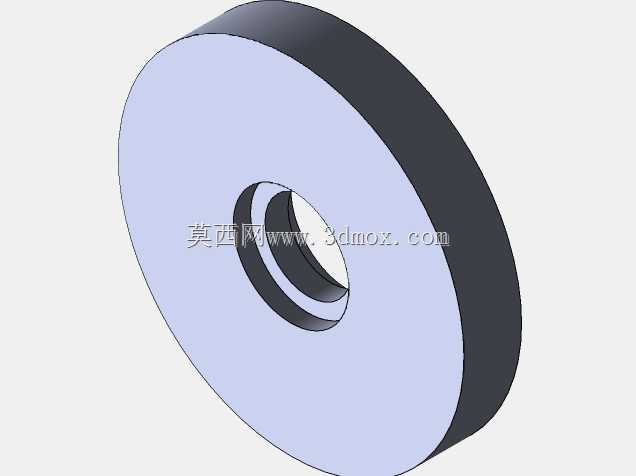

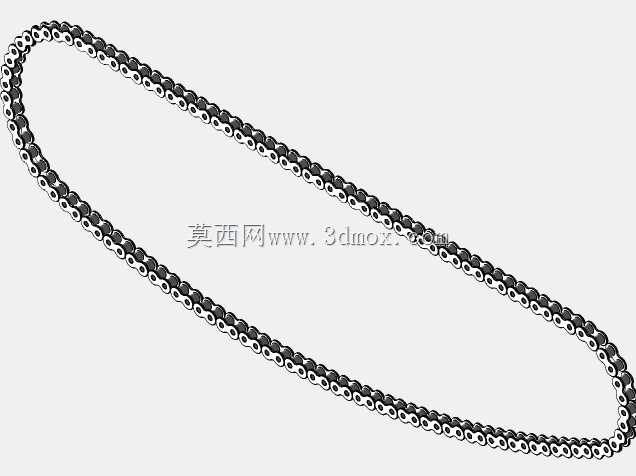

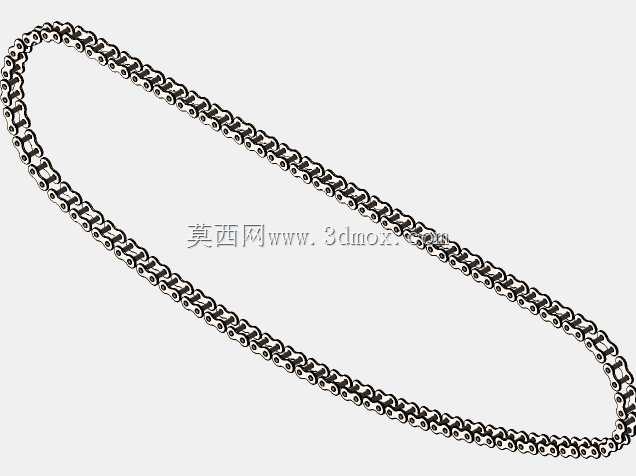

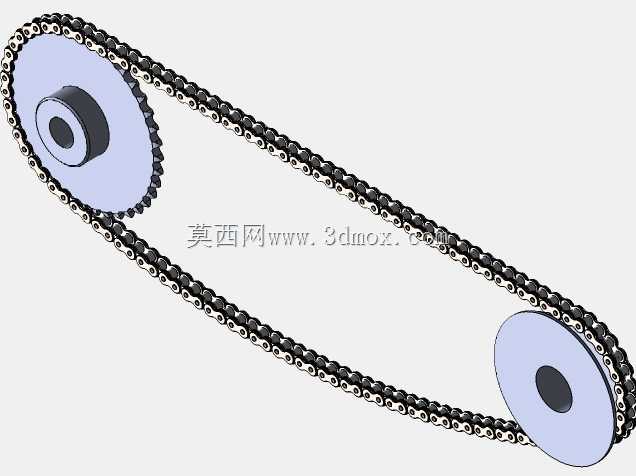

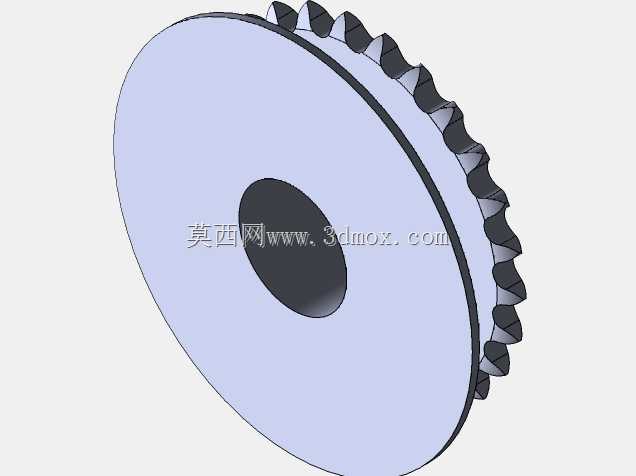

  避免飞轮高速转动时产生的振动导致结构松动;飞轮的转动惯量经过匹配计算,对应适配1.2吨至1.8吨级别的车辆,可回收单次60km/h车速制动过程中60%以上的动能,飞轮的外缘做了加厚处理,在同等质量下提升转动惯量,同时飞轮的外圆做了动平衡校正,避免高速转动时产生径向跳动。链传动部分采用了标准滚子链,链条的张紧机构集成在输入端摆臂上,摆臂的铰接点与输入轴同轴,摆臂末端带有张紧导轮,可随链条的磨损自动补偿张紧行程,避免传动过程中出现跳齿、脱链的问题;整套机构的传动路径做了轻量化优化,所有支撑座采用筋板加强结构,在保证结构刚度的前提下降低整体自重,避免额外增加车辆的簧下质量。从功能特性来看,这套机构相比电控式电池储能动能回收系统,

  结构更简单,不存在电池充放电的能量转换损耗,能量回收的响应速度更快,制动过程中动力接合的延迟控制在0.2秒以内,同时不存在电池循环寿命衰减的问题,后期维护成本更低,仅需定期对链条、轴承部位做润滑保养即可;机构的动力接合逻辑采用纯机械触发,无需复杂的电控单元介入,可靠性更高,可在高温、低温、强电磁干扰的复杂工况下稳定工作。在安装尺寸的匹配上,整套机构的横向安装宽度控制在450mm以内,纵向长度控制在600mm以内,整体高度不超过350mm,可适配多数前置前驱、后置后驱车辆的底盘空余空间,底座的安装孔位采用通用化间距设计,可兼容不同车型的底盘安装孔位,无需额外做安装支架的定制加工;飞轮的最高设计转速为12000rpm,采用高强度钢材加工,可承受高速转动下的离心力,飞轮外侧预留了防护罩安装位,可加装金属防护罩避免转动部件外露带来的安全隐患。
