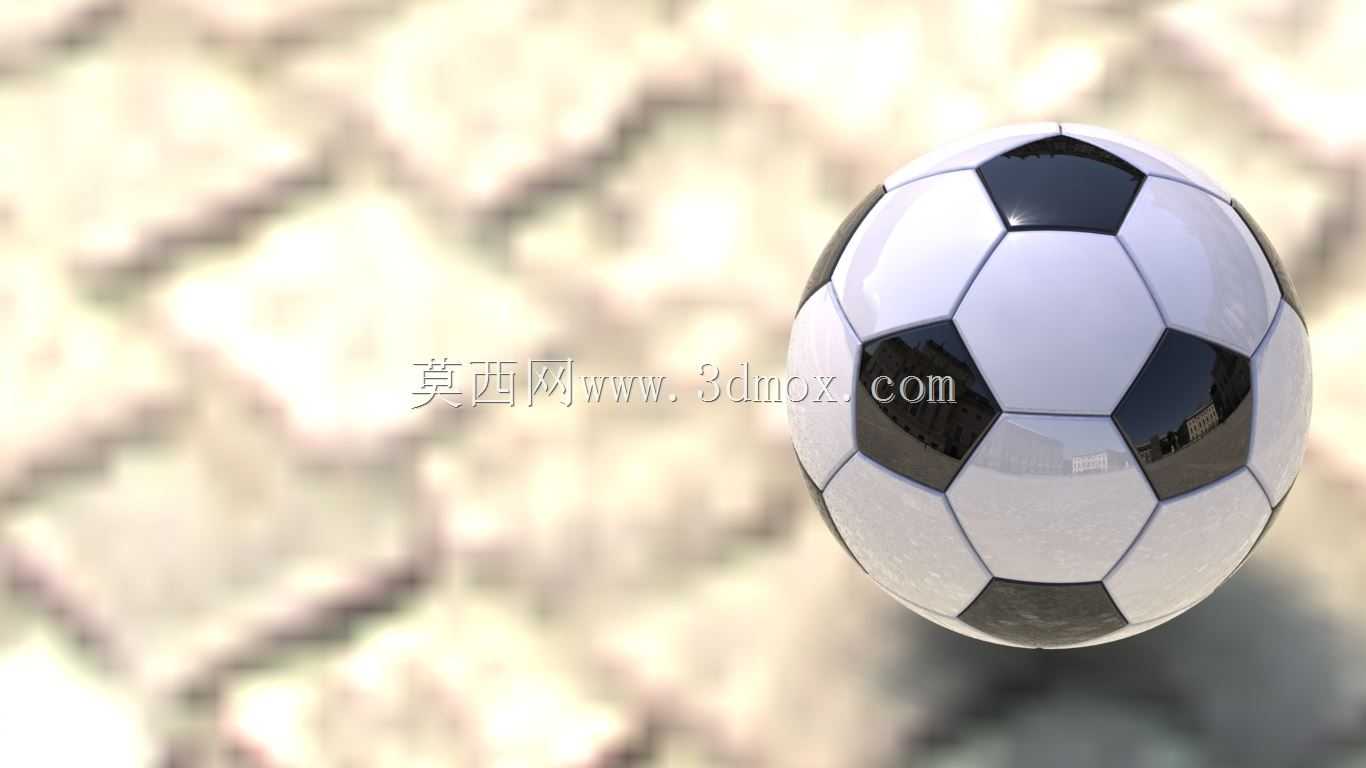

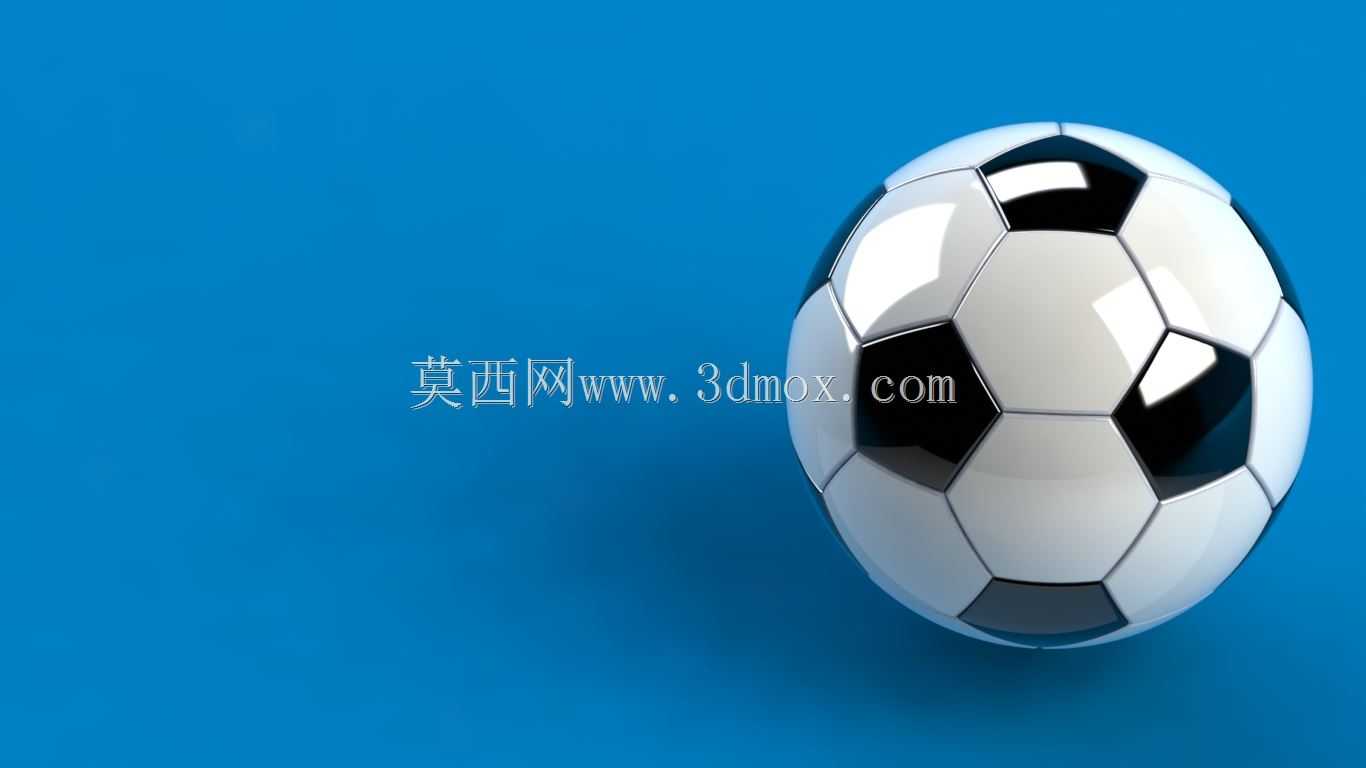

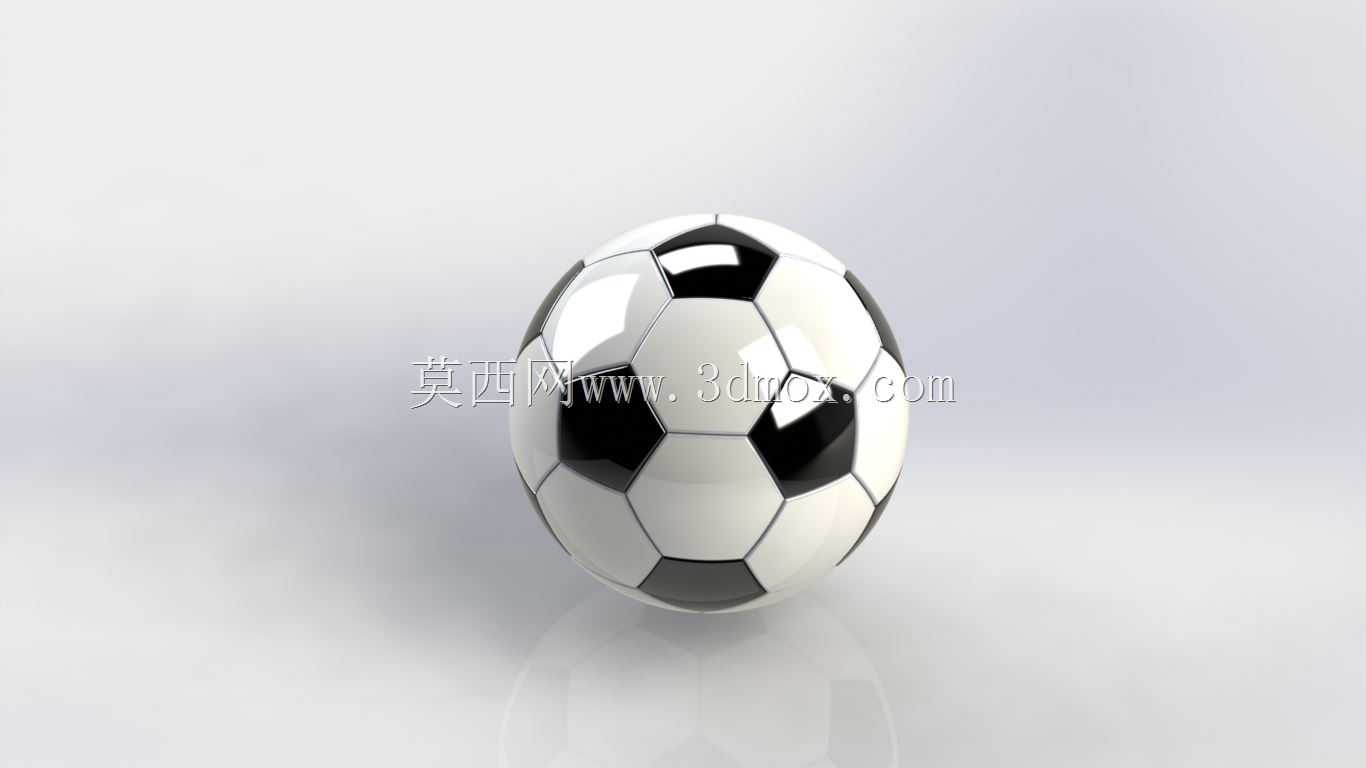

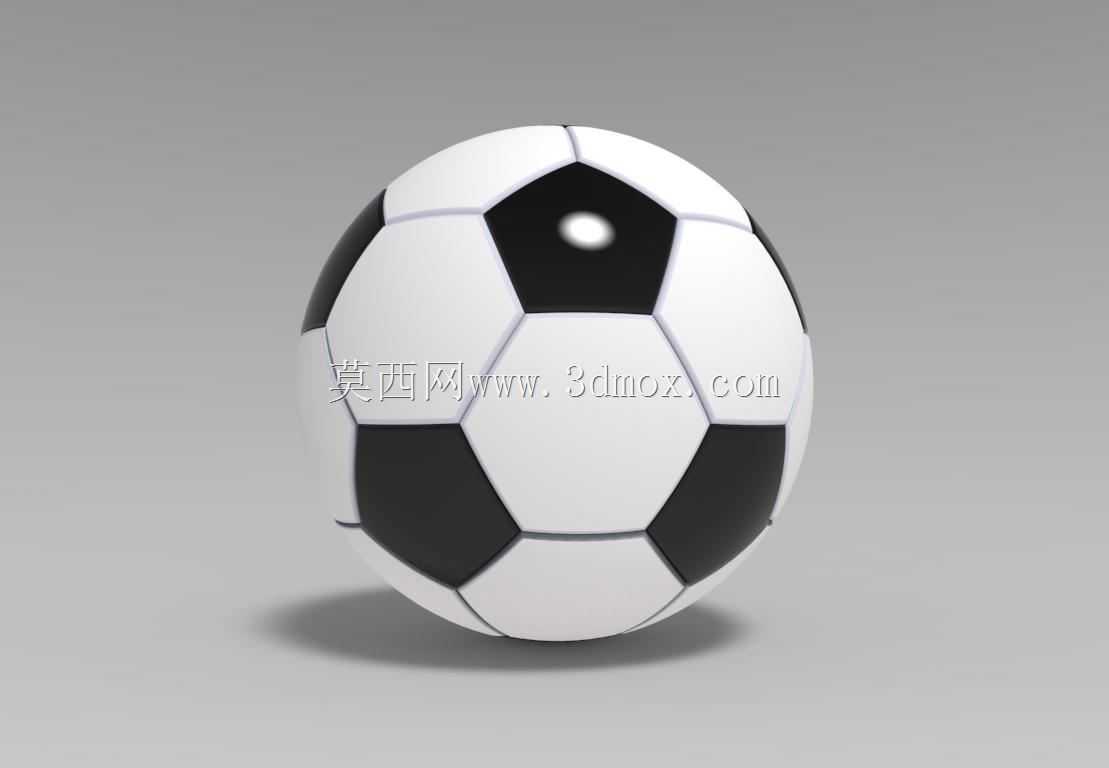

经典黑白块拼接足球三维数字建模作品

　　做这个足球的建模，最先要捋清楚的是传统足球的球面拼接逻辑，不是随便堆几个多边形就行，得先把正五边形和正六边形的拼接边界算准，不然拼到最后球面合不上缝，渲染出来就会出现破面或者面重叠的问题。很多新手做足球建模容易犯的错，就是直接拿球体切分，忽略了皮块之间的拼接缝隙和缝线凸起，做出来的东西像个画了图案的球，没有真实足球的结构质感。

　　从实际应用场景来说，这个模型不光能做体育类的渲染素材，还能给体育用品生产环节做结构验证参考，比如算每一块皮料的裁切尺寸，提前模拟拼接后的球面弧度，减少实际打样的皮料损耗。做青少年足球培训的动画演示、体育赛事的视觉包装、运动类游戏的资产制作，都能用得上这个模型，甚至做文创周边的结构设计，比如足球造型的摆件、纪念礼品，也能拿这个基础模型改型，不用从零开始搭结构。

　　设计思路上，第一步不是急着拉球体，而是先做单块正五边形皮块和正六边形皮块的基础特征，要给皮块做轻微的厚度，边缘做圆润的倒角，模拟真实皮革裁切后的边缘质感，不能是锋利的薄片。然后按照经典足球的拼接规则，每一块五边形皮块周围要衔接五块六边形皮块，每一块六边形皮块间隔衔接五边形和其他六边形，这个拓扑关系不能乱，不然球面的曲率就不对，拼出来要么鼓包要么凹坑。等所有皮块拼接成完整球面之后，还要在每两块皮块的衔接位置做缝线的凸起特征，缝线不能是生硬的凸条，要跟着球面的弧度走，宽度和凸起高度要和皮块的厚度成比例，不然看起来就很假。

　　外形尺寸这块，按照标准5号足球的参数来做基准的话，整体直径控制在22厘米左右，皮块的厚度控制在3毫米上下，缝线的凸起高度控制在0.8毫米，宽度1.2毫米，这个比例下不管是近景渲染还是远景展示，结构比例都不会失真。安装边界的话，如果是把这个模型用到其他场景里，比如做足球展示台的配套设计，要预留出球和支撑结构的接触间隙，一般球底部和支撑面留1到2毫米的间隙，避免渲染的时候出现面穿插；如果是做动画里的滚动效果，要把模型的重心设置在几何中心，保证滚动动画的物理效果真实，不会出现重心偏移导致的滚动轨迹异常。

　　实际建模过程中，还要注意皮块表面的质感处理，不能是完全光滑的塑料面，要给表面加细微的皮革纹理凹凸，但是纹理的深度不能太大，不然远看的时候球面会显得粗糙脏污。还有球面的光影过渡，因为是多块皮拼接的，每一块皮的法线方向要统一，不能出现某一块皮面反光异常的问题，之前做类似模型的时候就遇到过，拼完之后某几块皮的法线反了，打光之后出现黑块，还要一块一块修正法线方向，反而耽误时间。另外，皮块之间的缝隙不能做的太宽，真实足球的拼接缝隙很窄，控制在0.3毫米左右就够，太宽了就像拼起来的玩具球，没有专业足球的精致感。

　　从结构特性来说，这个模型是全参数化搭建的，要是需要做其他尺寸的足球，比如4号青少年用球、3号儿童用球，直接整体缩放就行，不用重新调整皮块的拼接关系，因为前期搭建的时候就把拓扑关系做了关联，缩放的时候所有特征都会跟着等比例变化，不会出现变形。要是需要改外观，比如把传统的黑白块换成其他配色、加印刷图案，直接给每一块皮块单独赋材质就行，不用拆分模型，因为每一块皮都是独立的实体特征，选择起来很方便。

　　很多人觉得足球建模简单，不就是个球加几个色块，真上手做就会发现，要把拼接结构、缝线细节、曲率控制都做的符合真实比例，其实要抠很多细节，比如五边形和六边形的边长必须完全一致，不然拼接到最后一块的时候，边长对不上，要么硬拉顶点导致面变形，要么就得返工重新算边长。还有球面的弧度，每一块皮在拼接的时候都要做轻微的弯曲，不能是平面的多边形直接往球面上贴，不然皮块的边缘会翘起来，和球面不贴合，看起来就像贴在球上的纸片，没有一体成型的质感。
