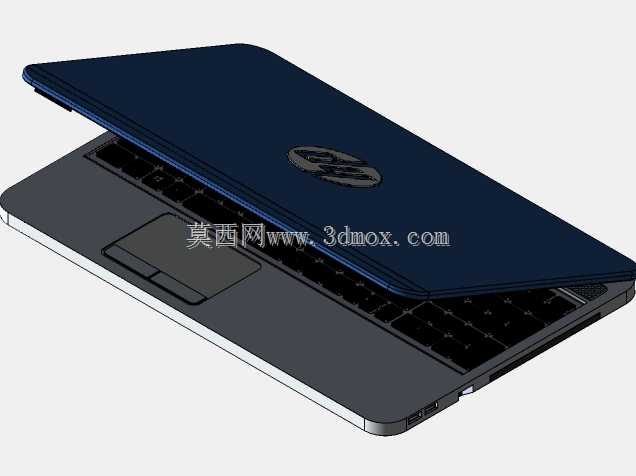

惠普Probook4540s商用笔记本电脑结构建模

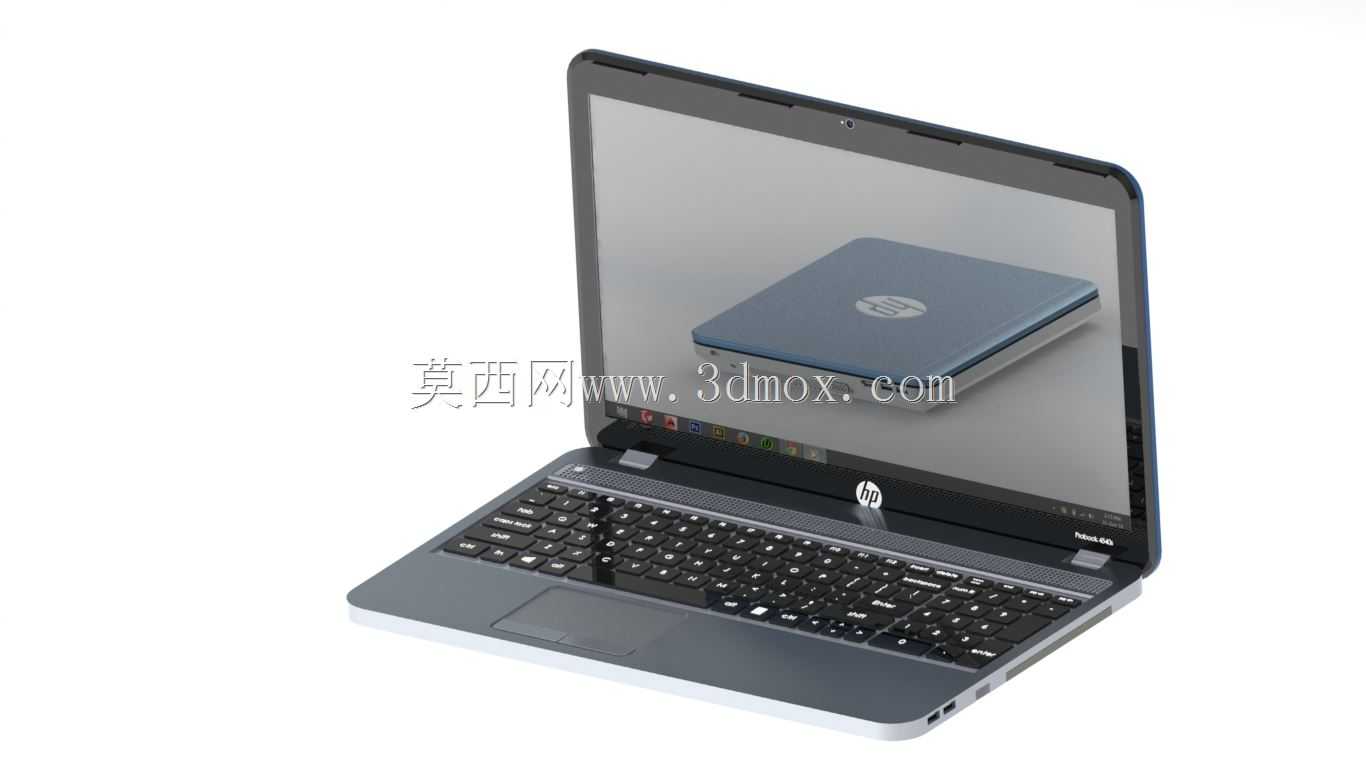

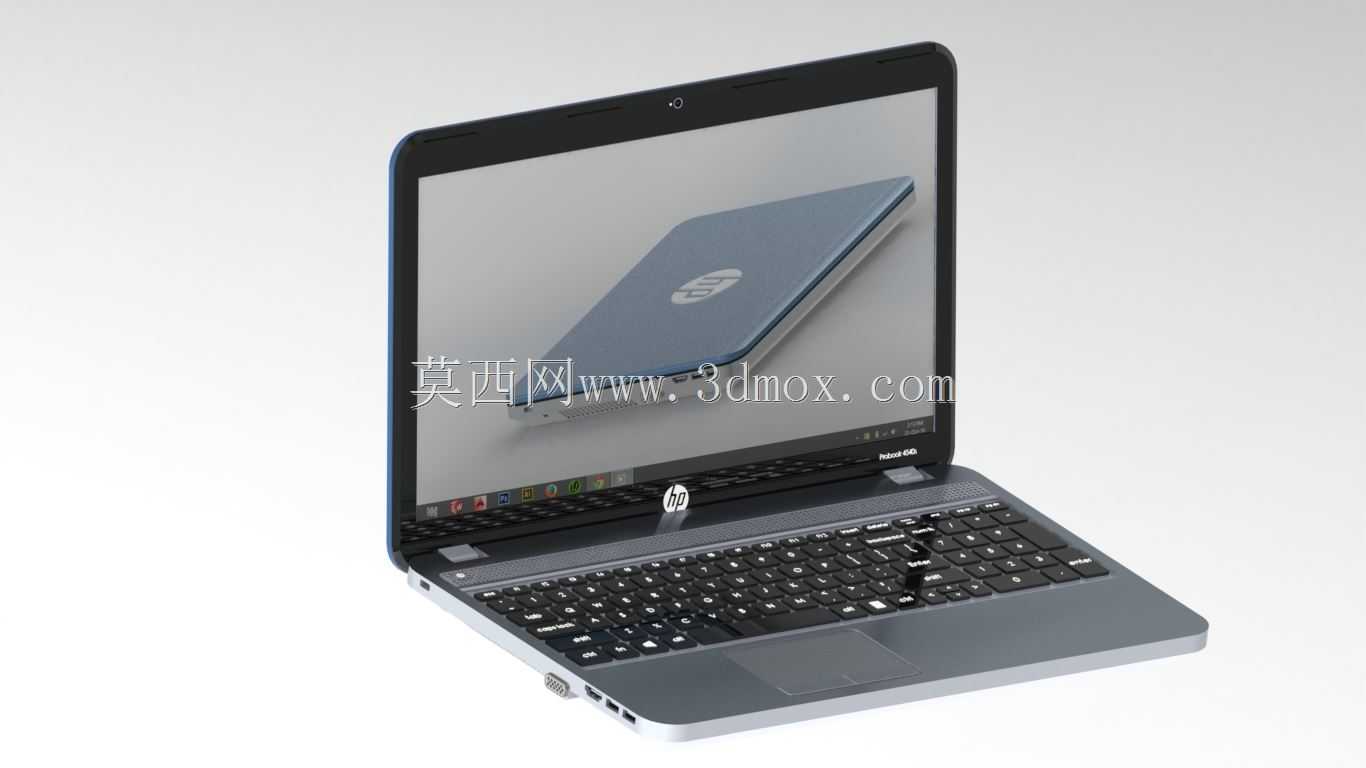

　　本次建模还原的是面向商务办公场景推出的14英寸主流商用笔记本，这类设备主要面向企业办公、外勤业务、日常商务演示等使用场景，需要兼顾便携性、接口扩展性与结构耐用性，建模过程中完整还原了整机的开合结构、接口布局、壳体分件与内部安装边界，可用于数码产品结构教学、办公设备场景搭建、产品外观方案迭代参考等用途。

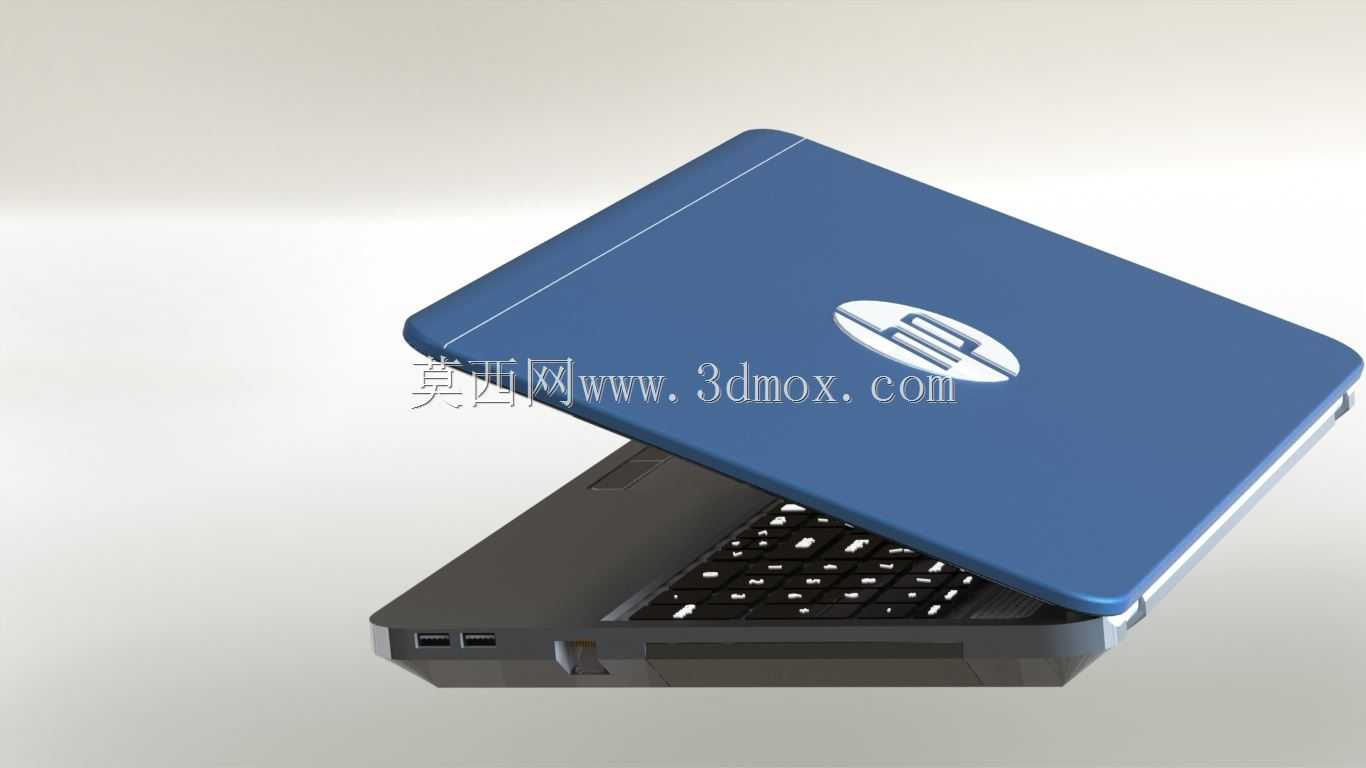

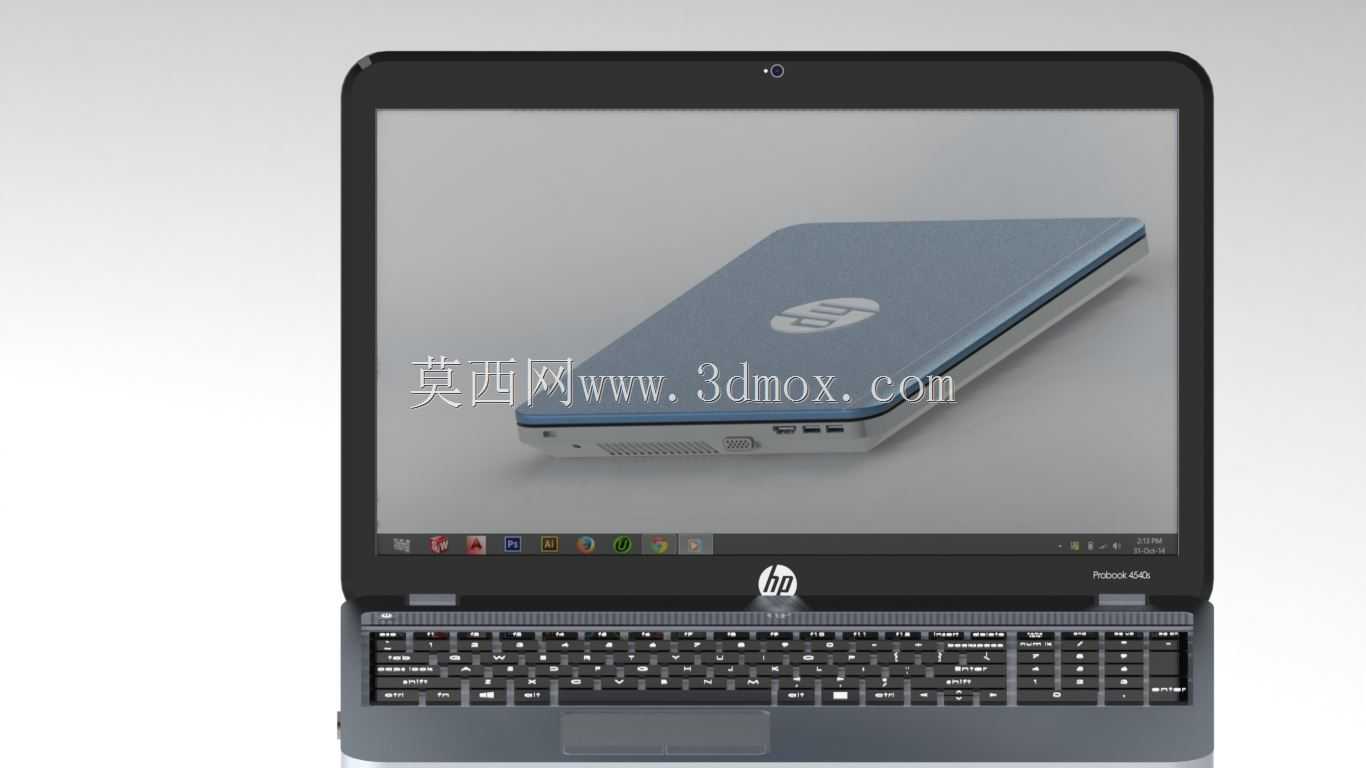

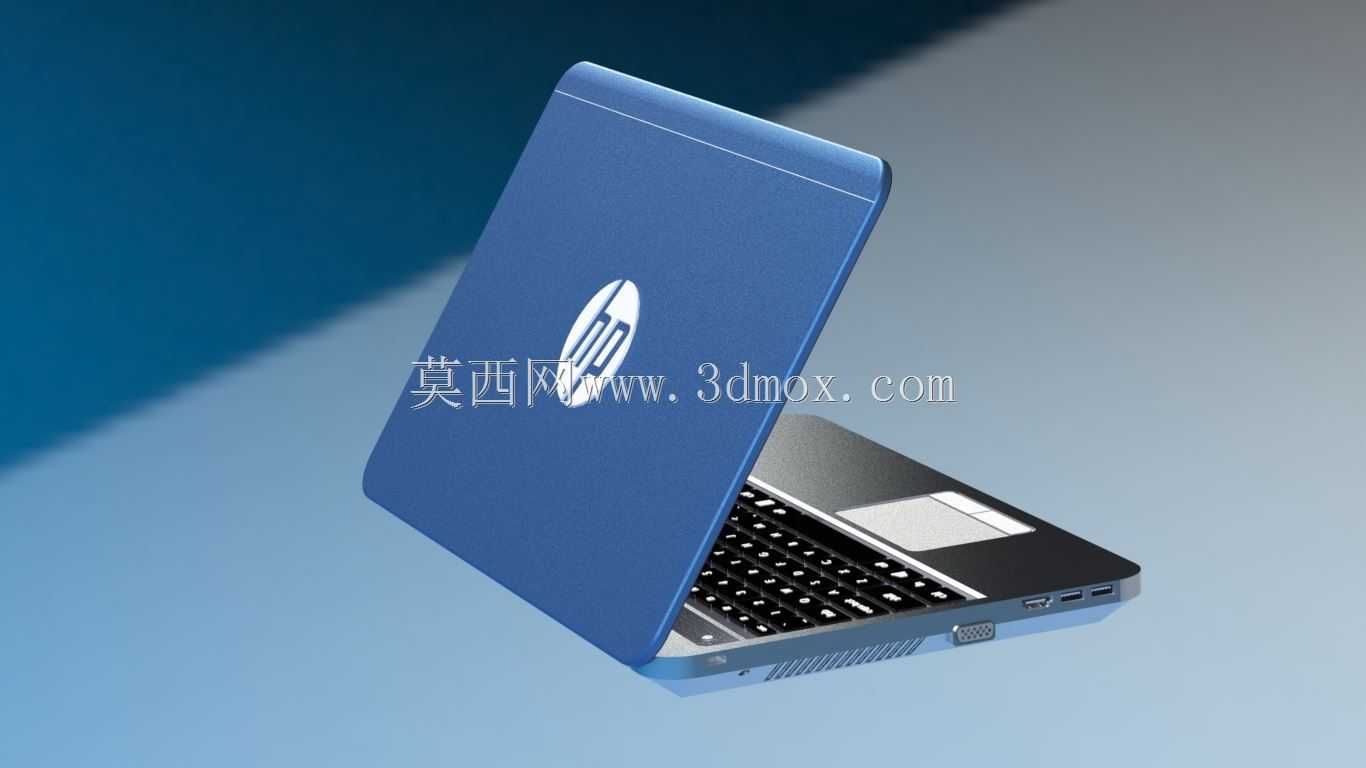

　　从实际使用的功能特性来看，该机型采用下沉式转轴设计，屏幕最大开合角度可达135度，能够适配不同坐姿下的观看视角，A面采用磨砂质感的类金属壳体设计，表面做了细微的防滑纹理处理，既能够减少日常使用中的指纹残留，也能提升手持移动时的摩擦力，降低滑落风险。C面键盘区域采用全尺寸巧克力按键布局，保留了完整的数字小键盘区域，适配财务、数据录入类岗位的高频输入需求，按键下方预留了键盘支撑结构的安装空间，触控板区域位于掌托居中位置，周边做了0.3mm的下沉台阶设计，避免日常打字时误触。

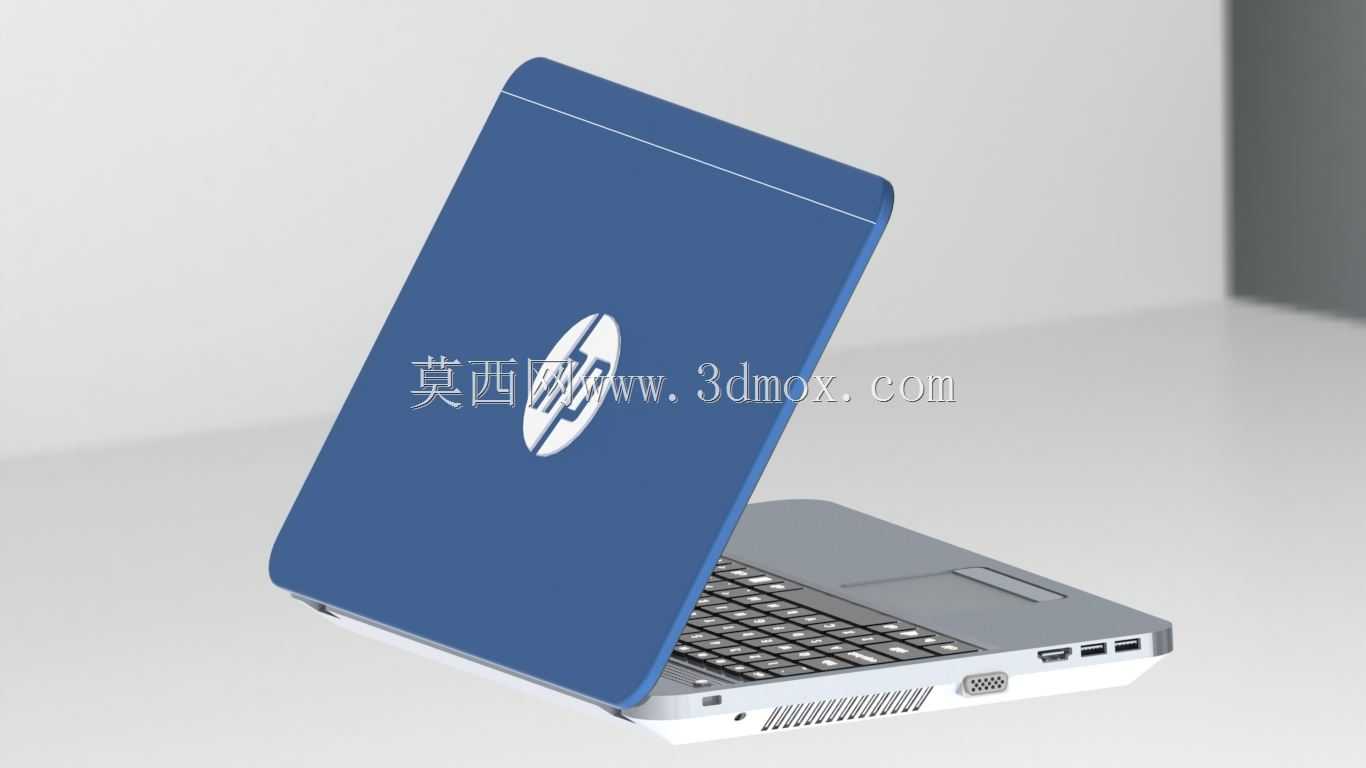

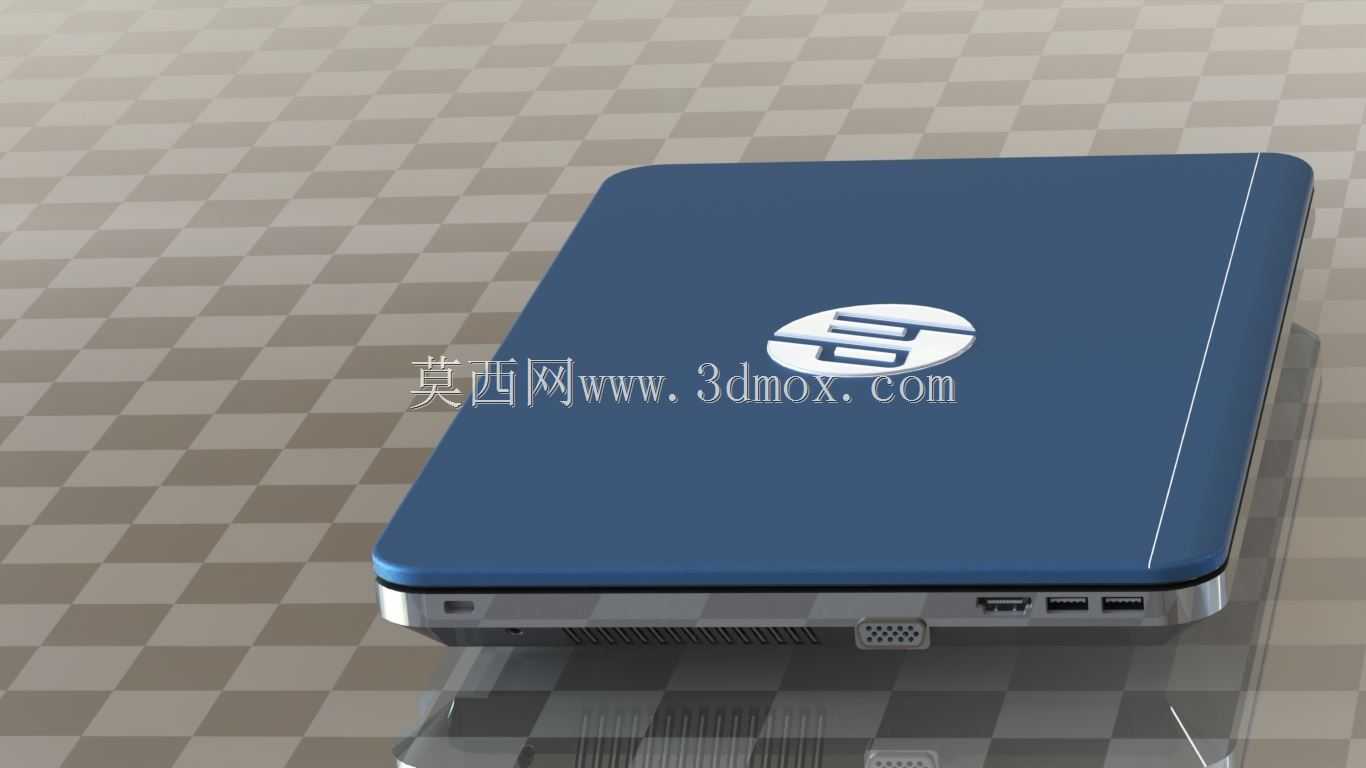

　　建模过程中优先确认了整机的外形尺寸边界，整机闭合状态下长宽高尺寸为339mm×235mm×28mm，能够适配常规14英寸电脑包的容纳尺寸，重量控制在2.2kg左右，符合日常通勤携带的重量要求。接口布局方面，机身左侧依次布置了电源接口、VGA视频输出接口、RJ45网线接口、两个USB2.0接口与耳机麦克风二合一音频接口，机身右侧布置了光驱位、USB3.0接口与HDMI高清输出接口，建模时完整还原了每个接口的开孔尺寸与内部沉台深度，所有接口的位置公差控制在0.1mm以内，能够匹配对应接口插件的装配模拟需求。

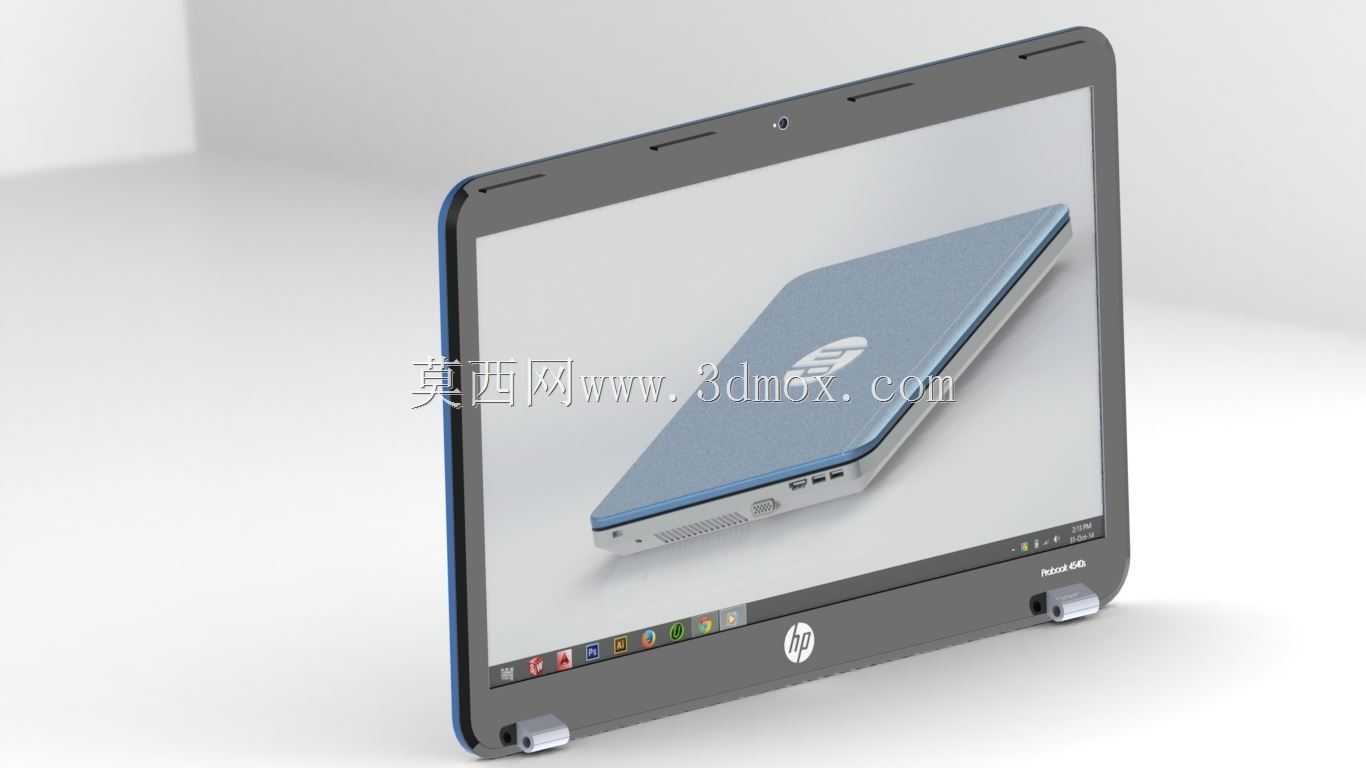

　　设计思路上，该机型的壳体采用上下分件的装配逻辑，D面为整体式底壳，预留了内存、硬盘升级的快拆盖板位置，不需要完全拆解整机即可完成存储与内存的升级操作，底壳表面布置了四个橡胶防滑脚垫，每个脚垫的高度为1.5mm，既能够垫高机身提升底部进风效率，也能避免底壳直接与桌面摩擦产生划痕。屏幕部分采用1366×768分辨率的LED背光屏，屏幕边框宽度为15mm，顶部边框预留了摄像头与麦克风的开孔位置，B面屏幕四周布置了缓冲橡胶垫，在屏幕闭合时能够起到缓冲作用，避免A面与C面直接挤压屏幕造成损坏。

　　从结构强度设计来看，A面屏幕后盖内部预留了加强筋的布置位置，加强筋厚度为1.2mm，呈网格状分布，能够提升屏幕后盖的抗扭强度，避免日常挤压造成屏幕水波纹或壳体变形。掌托区域采用ABS+PC混合材质，壁厚控制在1.8mm，既能够保证足够的支撑强度，也能控制整机重量，转轴部分采用金属阻尼转轴结构，建模时还原了转轴的固定支架与螺丝安装孔位，两个转轴分别布置在屏幕下方左右两侧，间距为220mm，能够保证屏幕开合过程中的阻尼均匀，不会出现晃动或自动闭合的问题。

　　散热结构方面，机身左侧预留了散热出风口位置，内部对应散热风扇与热管的安装空间，进风口布置在D面对应主板CPU位置的区域，开孔为直径2mm的圆形网格孔，开孔率控制在35%左右，既能够保证足够的进风量，也能避免较大的杂物进入机身内部。电池采用可拆卸式设计，位于D面后部，电池仓的卡扣结构完整还原，电池容量对应6芯锂电池的尺寸规格，拆卸时只需要拨动卡扣即可完成电池更换，不需要额外工具。

　　建模过程中对所有分件的装配间隙做了统一控制，壳体之间的装配间隙为0.15mm，断差控制在0.1mm以内，符合消费类电子产品的装配公差要求，所有外观圆角都按照实际产品的R角大小还原，A面四个边角的圆角半径为8mm，避免尖锐边角造成磕碰损伤。键盘区域的每个按键都做了独立的结构还原，按键行程为1.8mm，键帽表面做了内凹的弧度设计，贴合手指打字时的接触曲面，提升长时间输入的舒适度。
