三阶益智魔方立体结构设计方案

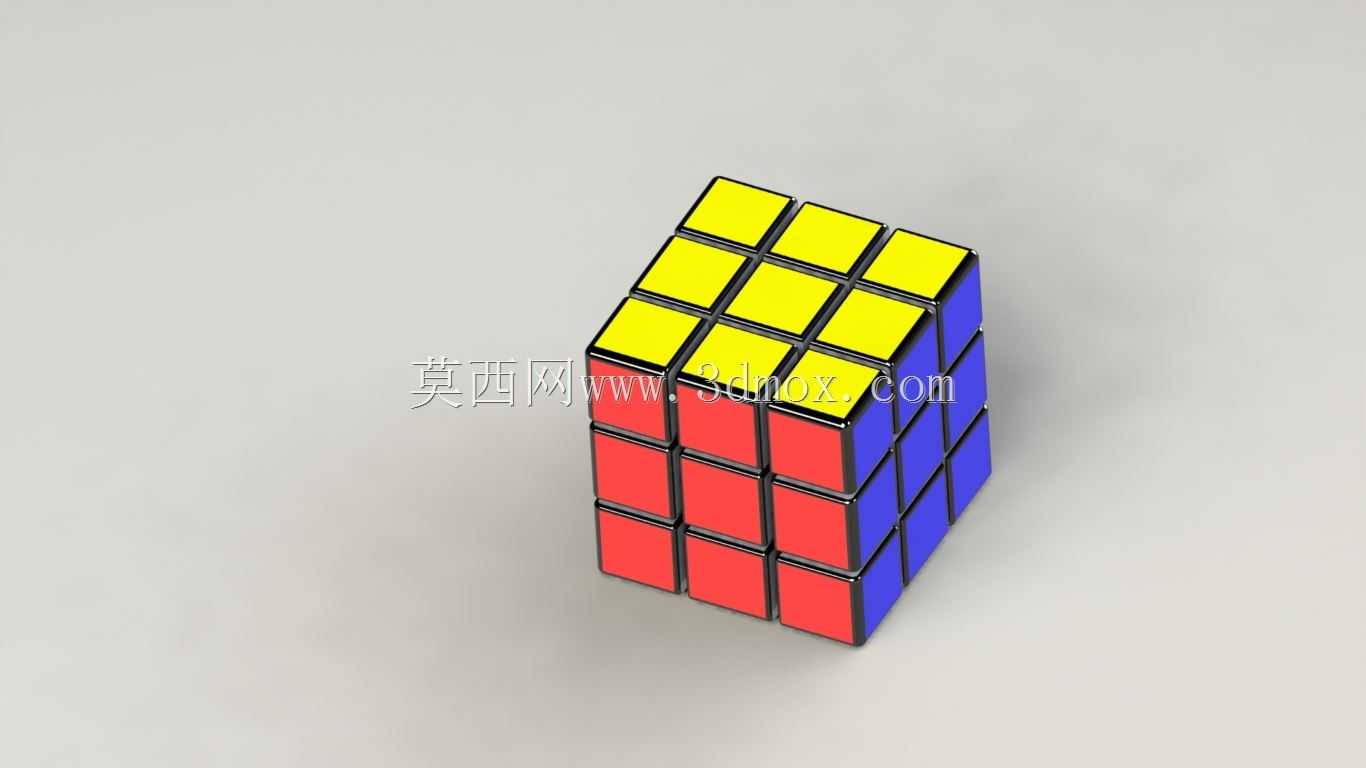

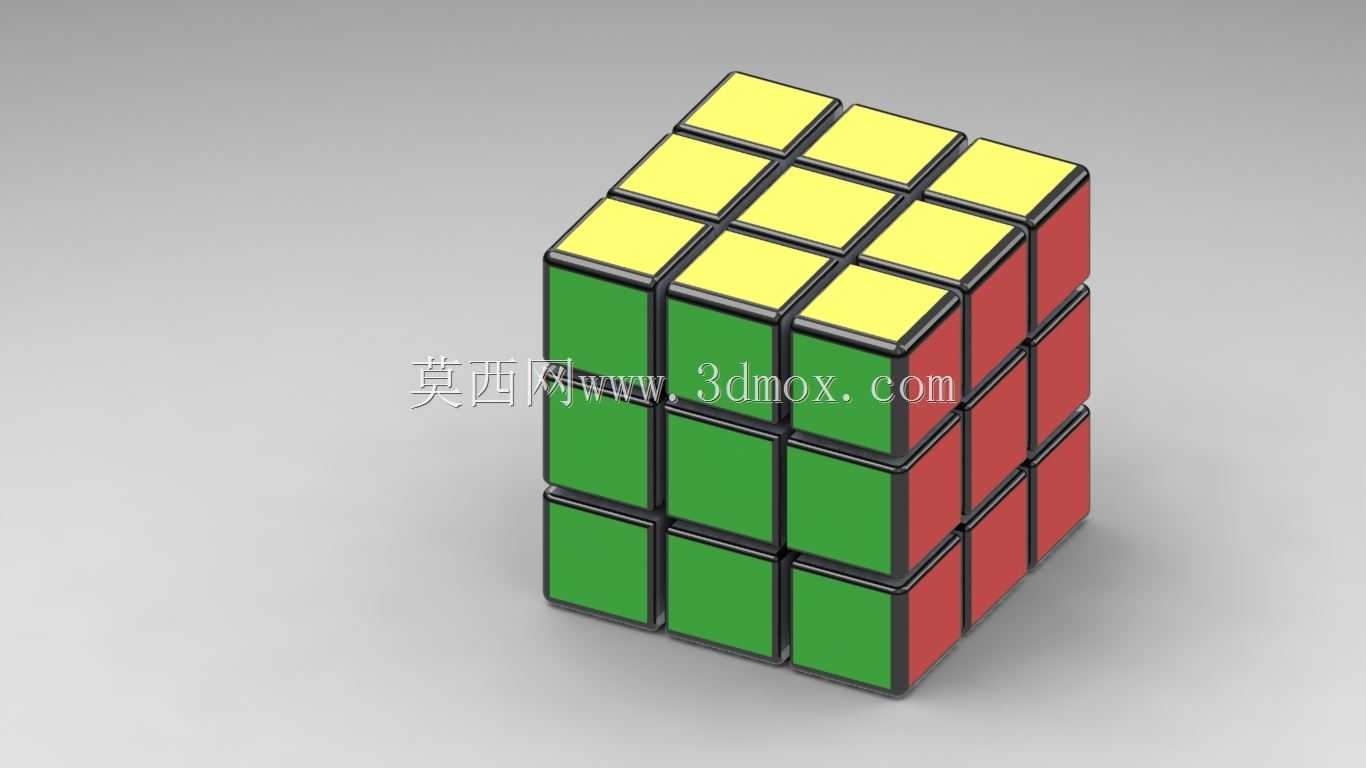

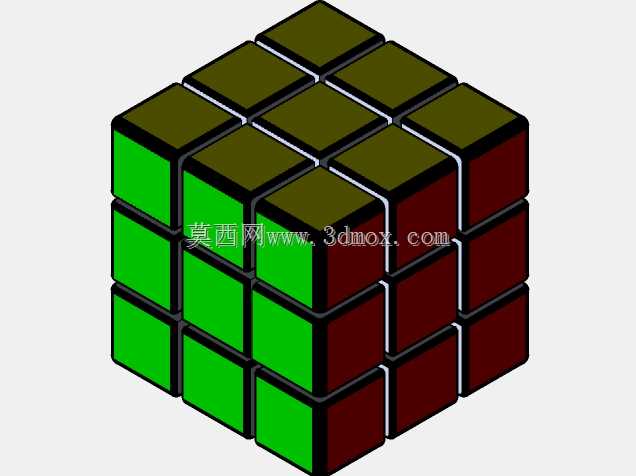

　　日常接触的三阶魔方，核心结构设计直接决定转动顺滑度与使用寿命，很多人只关注魔方表面的色块排布，却忽略内部卡接结构的工程设计逻辑。这款三阶魔方整体为标准正六面体结构，单块边长设计为57mm，这个尺寸是经过大量手持测试确定的，既不会因为尺寸过大导致单手握持转动时手指覆盖不到相邻面，也不会因为尺寸过小让手指发力受限，适配绝大多数成年人的手掌操作范围，整体外轮廓无尖锐棱角，所有棱边都做了R1.2mm的圆角处理，避免转动过程中剐蹭手指，也能减少摔落时的边角应力集中，降低外壳碎裂的概率。

　　从结构分层来看，魔方整体分为中心轴组、中心块、棱块、角块四个核心部分，中心轴为六向伸出的十字交叉轴结构，六个轴端分别对应六个面的中心块，中心块通过轴端的卡簧与垫片实现轴向限位，卡簧的预紧力可以通过中心块内置的调节螺丝调整，这个设计直接决定了魔方的转动阻尼，预紧力过大会导致转动卡顿，过小则会出现块体松动、转动错位的问题，设计时预留了0.3mm的轴向窜动间隙，保证转动时块体之间不会出现硬摩擦。每个面的中心块为单面色块结构，与轴端固定后位置保持不变，是魔方色块定位的基准，棱块共12个，每个棱块带有两个不同方向的色块，卡接在两个相邻中心块之间，角块共8个，每个角块带有三个不同方向的色块，卡接在三个相邻中心块的夹角位置，棱块与角块的内侧都设计有向内延伸的卡爪，卡爪与中心块的内侧卡槽配合，保证所有块体在任意角度转动时都不会从主体上脱落，卡爪的接触面做了15度的导向斜角，转动时块体之间可以顺着斜角顺滑错位，不会出现卡滞。

　　在实际应用场景中，这类魔方除了作为日常益智玩具使用，也常被用作机械结构教学的演示教具，用来讲解空间定位、卡接结构、公差配合的相关知识，很多结构设计入门的练习者会通过复刻魔方结构，练习三维建模中的装配约束、间隙配合设计能力。设计过程中需要重点关注块体之间的配合间隙，相邻块体的侧面间隙控制在0.15mm，这个间隙既可以避免加工误差导致的块体挤压，也不会因为间隙过大出现转动时的晃动感，块体的壁厚设计为1.8mm，采用ABS材质注塑成型时可以保证足够的结构强度，摔落时不会出现开裂，同时控制整体重量在90g左右，长时间手持转动也不会产生明显的负重感。色块部分采用嵌入式贴片设计，贴片与块体表面的凹槽通过0.05mm的过盈配合固定，相比直接印刷的色块，嵌入式贴片不会因为长期手指摩擦出现掉色问题，贴片表面做了细磨砂处理，转动时手指接触不会打滑，也不容易残留指纹和汗渍。

　　很多人在建模这类魔方结构时，容易忽略转动过程中的块体运动轨迹，实际上当魔方某一层转动45度时，角块的内侧卡爪会与相邻棱块的卡爪产生交错，这就要求卡爪的外形必须按照转动轨迹做避空设计，否则转动到特定角度就会出现结构干涉，导致魔方无法转动。设计时通过运动仿真模拟所有转动角度下的块体位置，对卡爪的干涉区域做圆弧切除处理，保证任意角度转动时，块体之间都有至少0.1mm的安全间隙。中心轴的材质选用POM工程塑料，相比金属轴，POM材质的自润滑性更好，不需要额外添加润滑油就能保证长期转动的顺滑度，也不会因为生锈导致转动阻尼变大，轴的直径设计为4mm，足够承受日常快速转动时的扭力，不会出现轴体断裂的问题。

　　从安装边界来看，魔方整体为完全自包含的装配结构，不需要额外的固定基座，所有零件通过自身的卡接结构完成装配，装配时先将中心块固定在中心轴的六个轴端，调整好卡簧预紧力后，依次卡入棱块与角块，最后通过中心块的盖板隐藏调节螺丝，整个装配过程不需要额外的紧固件，装配完成后所有块体都被约束在中心轴结构上，可以实现任意面、任意层的自由转动，不会出现零件脱落。这类结构设计的思路也常被延伸到其他多面体拼接结构的设计中，比如异形魔方、模块化拼接玩具的结构设计，核心都是通过中心定位结构加周边卡接块的方式，实现多自由度的转动同时保证结构整体性，在设计这类拼接转动结构时，核心的设计要点就是平衡结构强度、转动顺滑度与装配便捷性，通过合理的间隙配合与避空设计，让结构在长期使用中保持稳定的操作手感。
