多向探测复合式传感装置结构设计

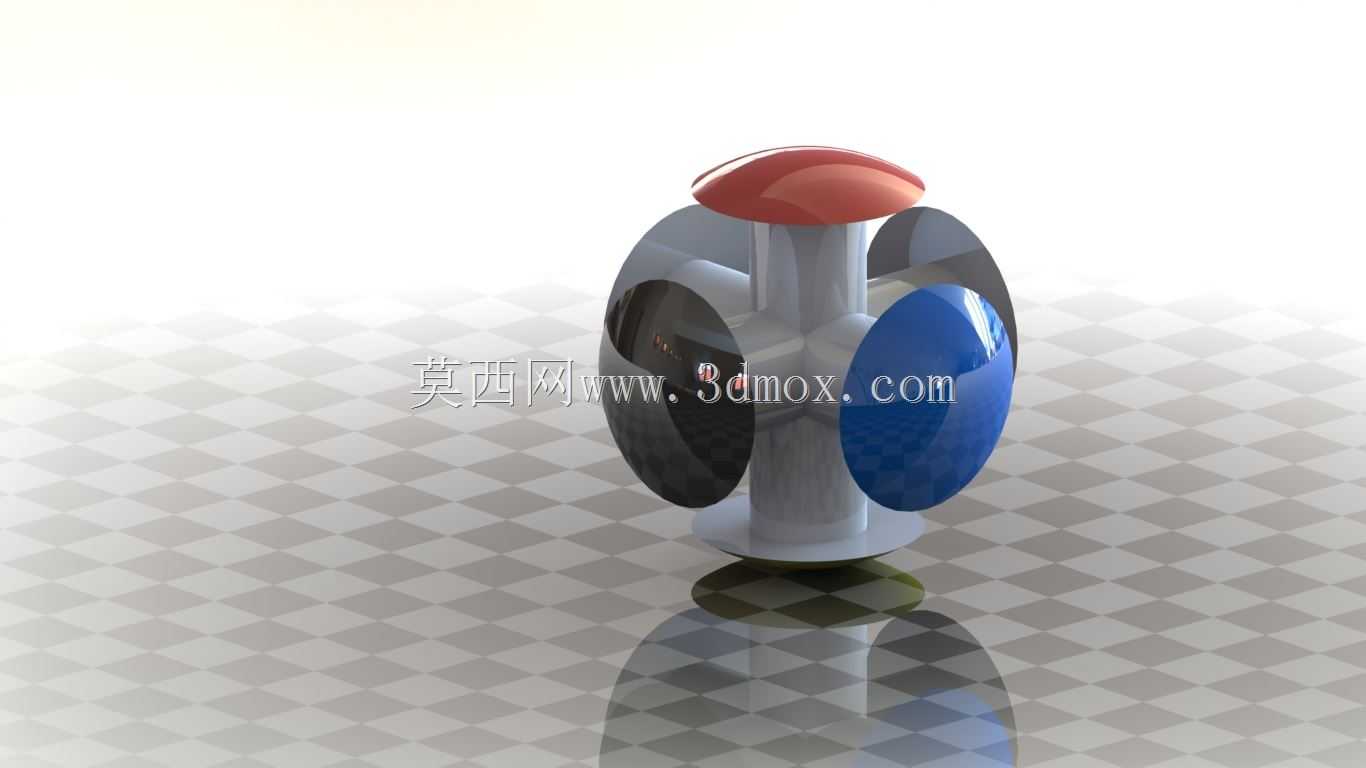

　　这款多向探测的传感结构，在工业现场的多维度检测场景中适配性极强，不同于常规单方向感应的传感部件，它的四个探测端面分别朝向正交分布的四个水平方位，顶部还设置了独立的朝上感应端，能够在不额外增加安装支架、不调整设备安装位的前提下，完成同一安装点上五个方位的物理量采集，在自动化生产线的工位状态检测、物流分拣线的货品到位识别、智能仓储的货位占用感知场景里，能大幅减少单点位的传感器布设数量，降低布线复杂度与后期运维的排查难度。从结构设计逻辑来看，中心的立柱是整个部件的承载核心，所有探测端的内部走线都通过立柱内部的中空腔室汇聚到底部的出线端，避免外露线缆在设备运行过程中被剐蹭、拉扯造成的信号中断问题，每个探测端都采用了圆润的弧面外壳设计，

　　没有尖锐的棱角结构，一方面能在安装、调试过程中减少对操作人员的剐蹭伤害，另一方面弧面外壳能让探测信号的覆盖范围形成平滑的过渡区，避免直角外壳带来的信号边界突变，减少检测盲区的出现概率。底部的安装基座做了平整化处理，安装接触面的平面度控制在合理公差范围内，既可以通过基座底部的定位孔采用螺栓紧固的方式安装在设备机架、型材支架上，也可以适配磁吸安装座，在需要临时调整检测点位的试制生产线、实验测试平台上快速移位固定，不需要反复打孔破坏安装面结构。在实际功能实现上，不同朝向的探测端可以根据使用需求配置同类型感应元件，实现全方向同参数检测，比如在AGV小车的周身障碍物检测场景中，四个水平方向的探测端配合顶部的探测端，

　　能够覆盖AGV运行过程中水平方向360度以及上方的障碍物感知，不需要在AGV机身四周分别安装多个独立传感器，减少AGV控制器的信号接入点位；也可以根据场景需求在不同方位配置不同功能的感应元件，比如在自动化装配工位上，水平方向配置接近开关用于检测工装夹具的到位状态，顶部配置光电传感器用于检测装配零件的是否放置到位，实现一个安装位完成多类检测信号的采集，压缩工位上的检测部件安装空间。设计过程中特意将各个探测端的外壳做了等距分布，相邻两个探测端的中心夹角保持90度，安装时只需要对齐其中一个探测端的朝向，就能保证其余几个探测端的方位精度，不需要反复调整每个探测端的角度，降低现场安装的调试时长，探测端与中心立柱的连接部位做了加强筋过渡结构，

　　能承受设备运行过程中产生的常规振动，避免长期振动下探测端出现移位、松动导致的检测位置偏移。外壳的曲面造型经过反复调整，既保证了内部感应元件的安装空间足够，不会出现元件与外壳内壁干涉的问题，也尽可能压缩了整体的外形尺寸，不会因为体积过大占用过多设备安装空间，在狭小的设备内部、紧凑的工装工位上也能顺利安装使用。底部基座与中心立柱的连接部位做了密封结构设计，能够阻挡车间环境中的粉尘、切削液飞溅进入部件内部，适配机加工车间、焊接车间这类工况相对复杂的生产现场使用，延长部件的实际使用寿命，减少日常维护的频次。
