带保持架分体式滚珠轴承结构设计

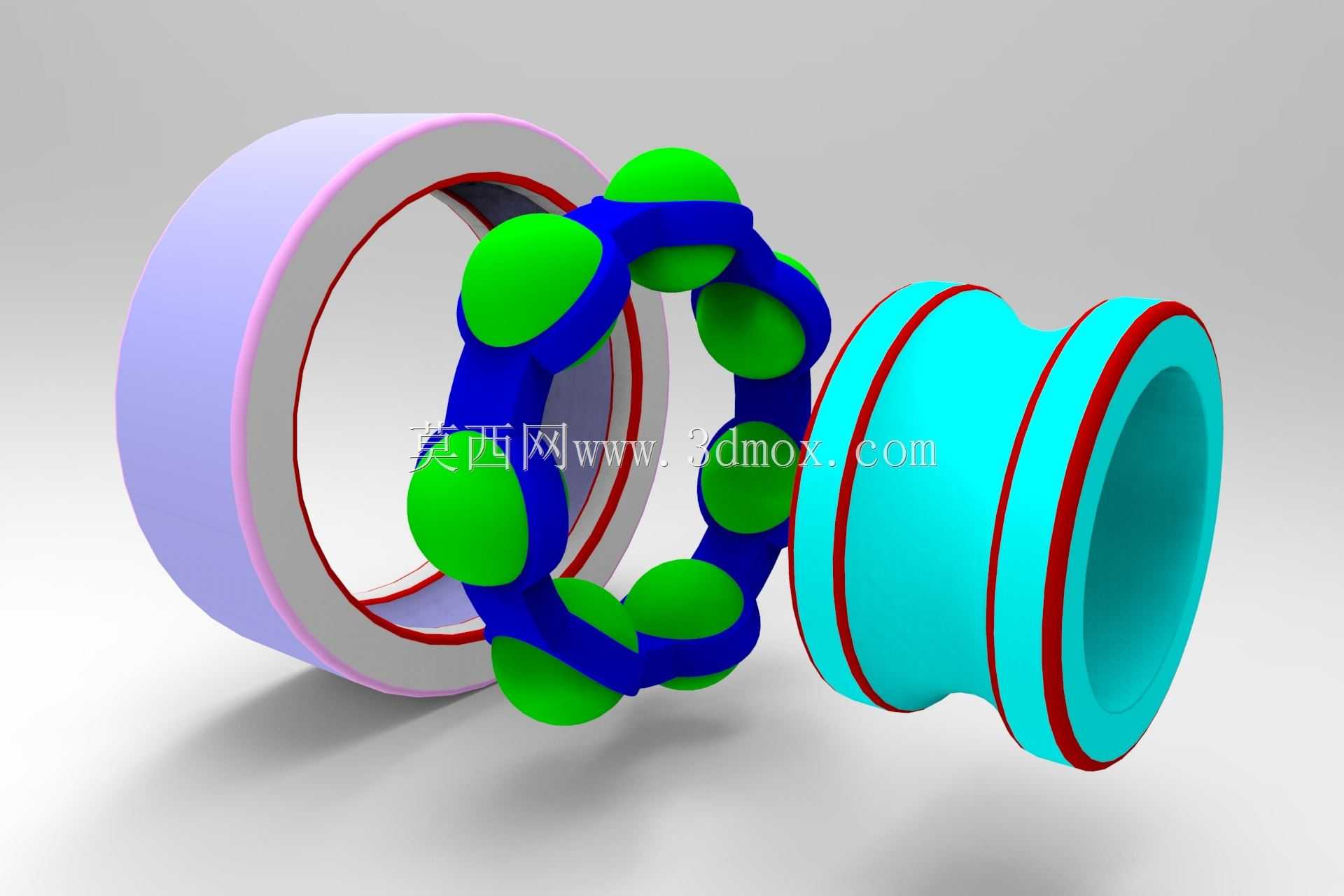

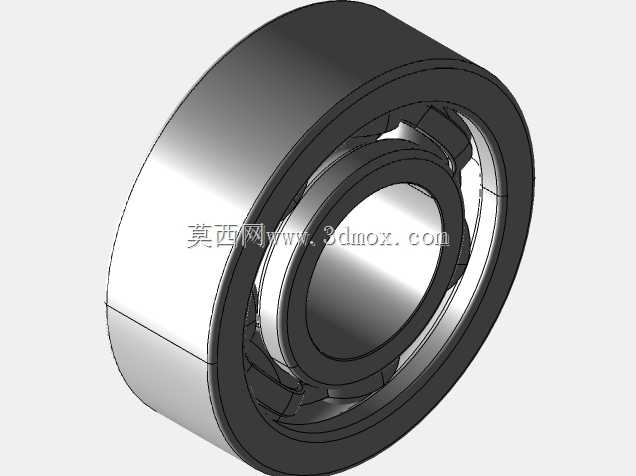

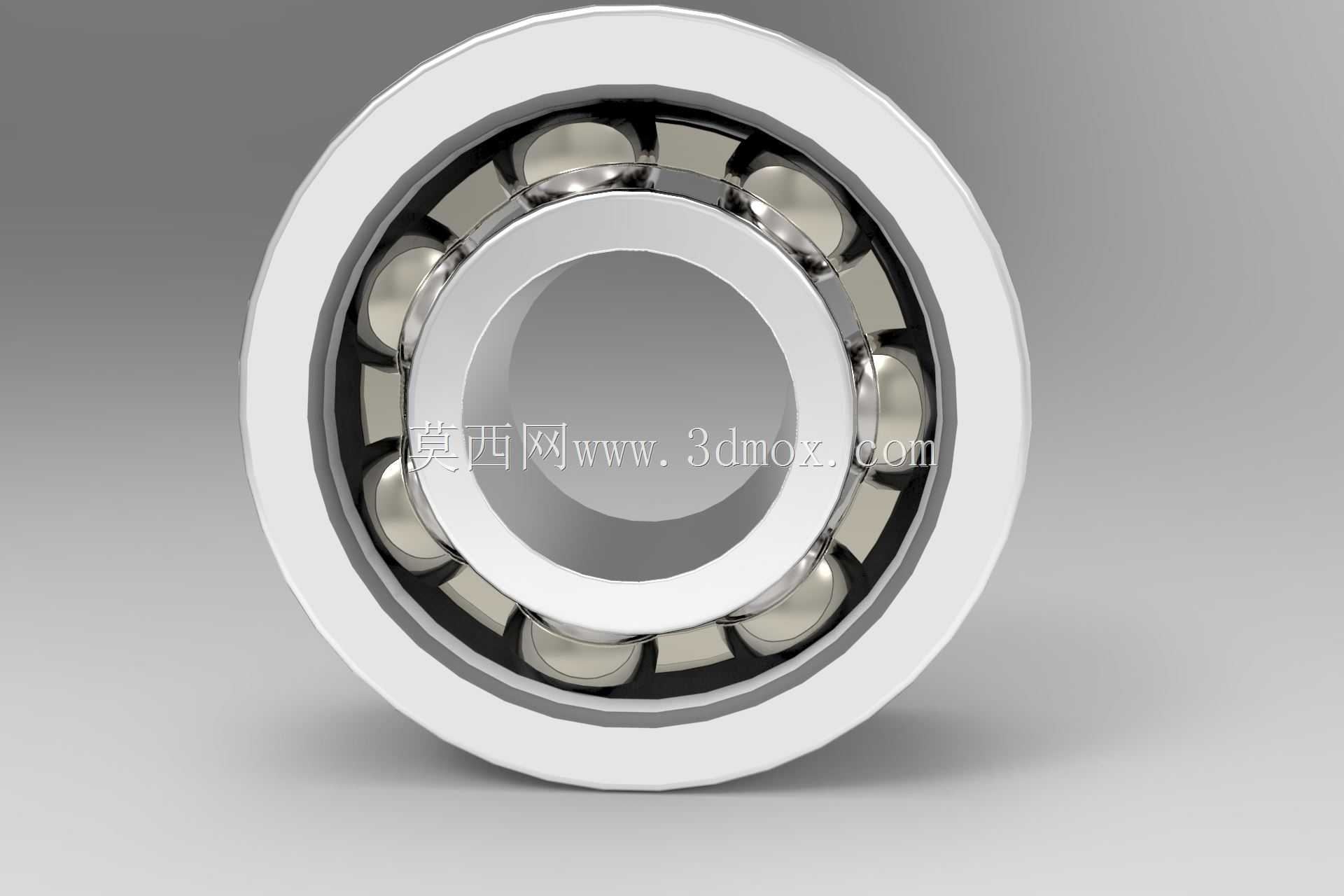

　　可直接嵌入设备轴承座的安装孔内，止口端面与轴承座定位面贴合后，能实现轴承外圈的轴向定位，防止外圈在运转过程中出现轴向窜动；内圈的内孔为标准圆柱通孔结构，可与适配直径的转轴采用过渡配合或小过盈配合装配，内圈端面可通过轴用挡圈或轴肩实现轴向固定，保证内圈与转轴同步旋转。保持架采用了兜孔式结构，每个兜孔对应容纳一颗球形滚动体，兜孔的内径略大于滚珠直径，既可以给滚珠留出足够的滚动间隙，保证润滑介质能顺利进入滚动接触表面，又能将每颗滚珠的周向位置固定，让所有滚动体在滚道内均匀分布，避免滚珠在非承载区出现堆积或偏斜，大幅提升轴承的运转稳定性与使用寿命。在实际选型应用过程中，这类轴承的安装边界需要重点关注几个核心尺寸参数：首先是轴承的外径尺寸，在各类旋转传动设备的支承结构设计中，滚珠轴承是应用覆盖面极广的核心基础部件，从精密仪器仪表的微小转轴支承，到工业传动设备的中载旋转工位，再到民用机电产品的转动连接部位，这类带保持架的滚珠轴承都承担着降低旋转摩擦阻力、约束轴系径向与轴向窜动、保证轴系回转精度的核心作用。不同于无保持架的满装滚珠结构，本次呈现的带保持架滚珠轴承，通过保持架对滚动体的均匀分隔，从根源上避免了相邻滚珠在运转过程中的直接接触摩擦与碰撞磨损，能在更高的转速工况下保持稳定的运转状态，同时有效降低运转过程中的温升与噪音水平。从结构拆分来看，该轴承主要由外圈、内圈、球形滚动体、高分子保持架四个核心部分组成，其中外圈采用了带定位止口的外缘结构，

　　该尺寸直接决定了轴承座安装孔的加工尺寸，通常安装孔的公差带需要按照基轴制配合要求选取，保证外圈装入后不会出现过松打滑或过紧导致外圈变形的问题；其次是内圈的内径尺寸，该尺寸与配合轴径的公差匹配直接影响轴承的旋转精度，对于高速精密工况，通常选取较紧的过渡配合，避免内圈与轴之间出现相对滑动造成磨损，对于低速重载工况则可适当放宽配合公差，方便装配与后期维护更换；第三是轴承的整体宽度尺寸，该尺寸决定了轴系上轴承安装位的轴向预留空间，设计时需要在轴承端面与相邻定位零件之间留出适当的间隙，避免轴系运转过程中出现热膨胀顶死的问题。从设计思路层面，这类轴承的滚道曲率设计是核心要点，内圈与外圈的滚道均采用圆弧曲面结构，滚道的曲率半径略大于滚珠的半径，

　　这样的设计既能保证滚珠与滚道之间有足够的接触面积，降低接触应力，提升轴承的承载能力，又能让滚珠在滚道内滚动时保持纯滚动状态，减少滑动摩擦带来的损耗。保持架的材质选用了自润滑性能较好的高分子复合材料，相比传统的铜质或钢质保持架，这类材质重量更轻，运转过程中的离心力更小，同时自身具备一定的自润滑特性，即使在润滑不充分的工况下，也能在短时间内保持较低的摩擦系数，避免保持架与滚珠之间出现干磨抱死的问题。在实际应用场景中，这类轴承常被用于中小载荷、中高转速的旋转工位，比如小型电机的转子支承、精密仪器的转轴连接、自动化设备的传动辊支承、家用电器的电机转动部位等，在这些场景下，轴承的运转平稳性、低噪音特性、长使用寿命都是选型时的核心考量指标。

　　在装配过程中，需要注意避免直接敲击轴承套圈，尤其是不能通过敲击外圈的方式将内圈压装到轴上，也不能通过敲击内圈的方式将外圈压入轴承座，否则会造成滚道压痕、保持架变形等问题，直接影响轴承的运转精度与使用寿命。装配前需要对配合的轴径与轴承座孔进行清洁，去除毛刺与加工残留的铁屑，装配时可在配合表面涂抹少量润滑脂，既可以降低装配阻力，也能在轴承初次运转时提供基础润滑。轴承的润滑方式可根据实际工况选择，高速工况下通常采用油润滑或油气润滑，能更好地带走运转产生的热量，低速常温工况下可采用脂润滑，维护周期更长，密封结构也更简单。另外，这类轴承的密封结构设计也需要根据使用场景调整，在粉尘较多、存在液体飞溅的工况下，需要选用带接触式橡胶密封圈的结构，避免外界杂质进入滚道内部造成磨粒磨损，在清洁干燥、高速运转的工况下，可选用开式结构或带非接触式防尘盖的结构，降低密封件带来的摩擦阻力，提升极限转速。从三维建模的角度来看，这类轴承的建模过程需要重点保证各零件之间的装配间隙符合实际设计要求，滚珠与滚道之间的接触关系要准确，保持架兜孔与滚珠之间的间隙要控制在合理范围内，装配完成后要进行干涉检查，确保各零件在相对运动过程中不会出现碰撞干涉，同时建模时要还原各零件的倒角、退刀槽等工艺结构，保证模型能直接用于后续的工程图生成、装配仿真、有限元受力分析等工作，为后续的结构优化与实际生产提供准确的三维数据支撑。
