带自动防护功能的摩托停靠站结构设计

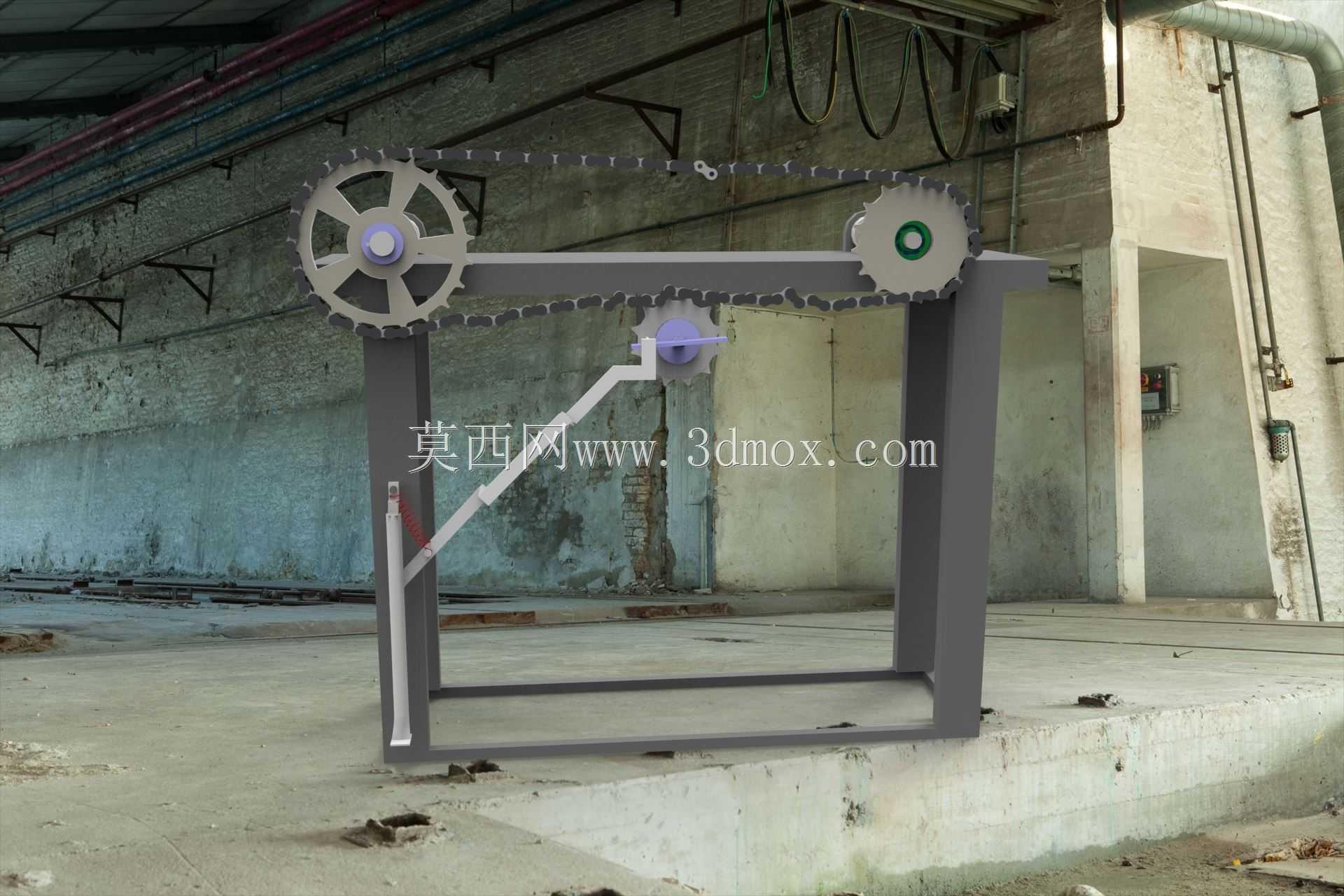

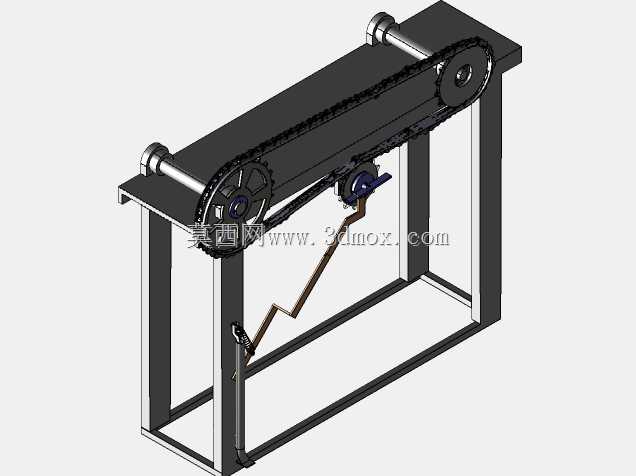

　　这套停靠站结构的设计初衷，是解决公共区域两轮摩托停靠时易发生侧翻、溜车引发的碰撞事故问题，目前在商圈非机动车停放区、厂区员工车辆停靠点、社区集中停车棚这类场景中，多数停靠设施仅做了简单的地面划线或金属挡条，没有主动限位与防护结构，新手停靠、地面湿滑或者外力刮碰时，车辆很容易倾倒，既会造成车辆外壳、后视镜的磕碰损伤，倾倒的车辆还可能绊倒过往行人，甚至引发相邻停靠车辆的连锁倒伏，带来不必要的财产损失与安全隐患。从结构组成来看，整套装置以方管焊接成型的立式机架作为承载基础，机架的台面高度参考常规摩托的脚踏板离地高度设置，预留了足够的腿部操作空间，停靠时驾驶员可以顺着机架的导向边将车辆前轮推至预设的停靠位，不需要额外费力调整车身角度。

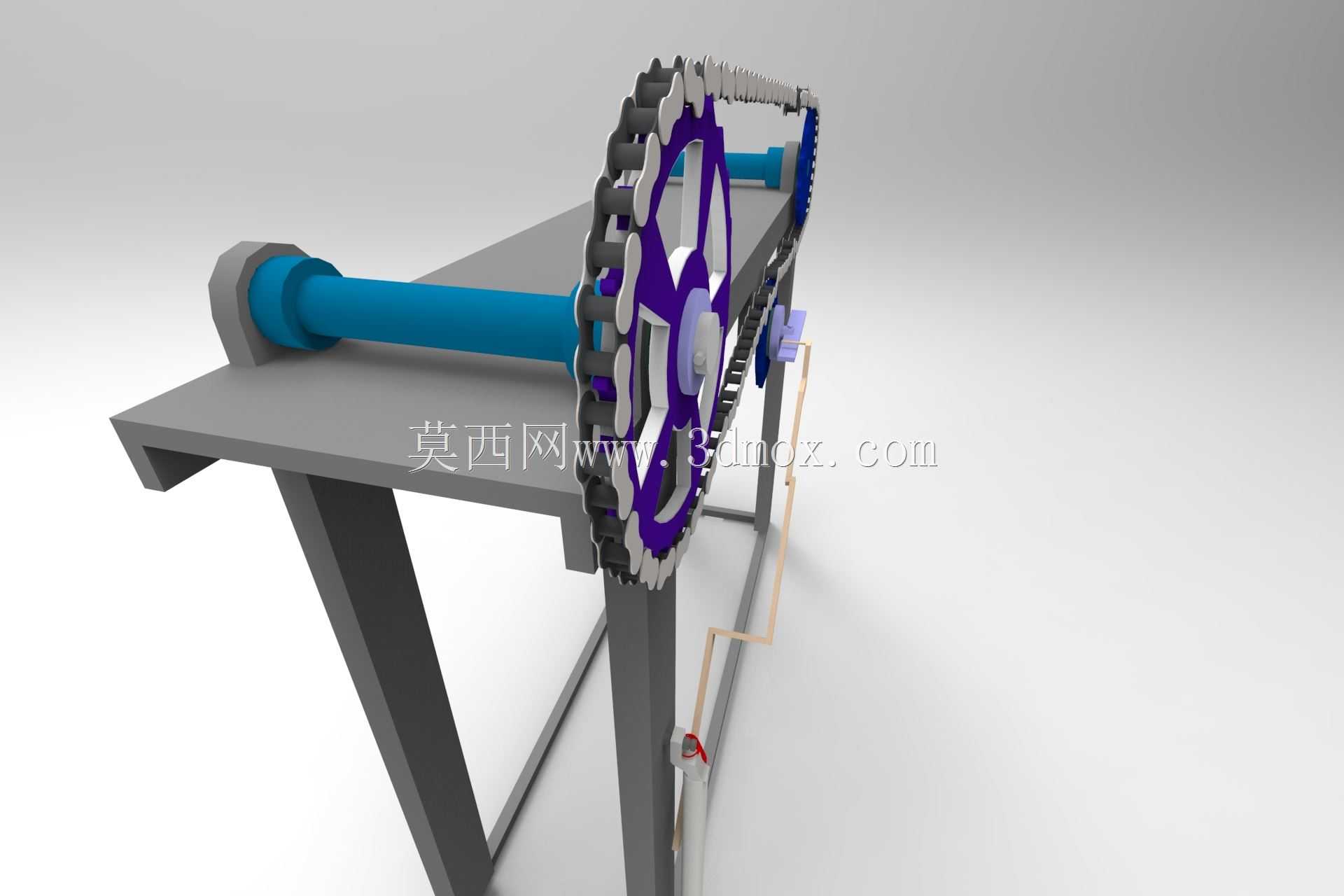

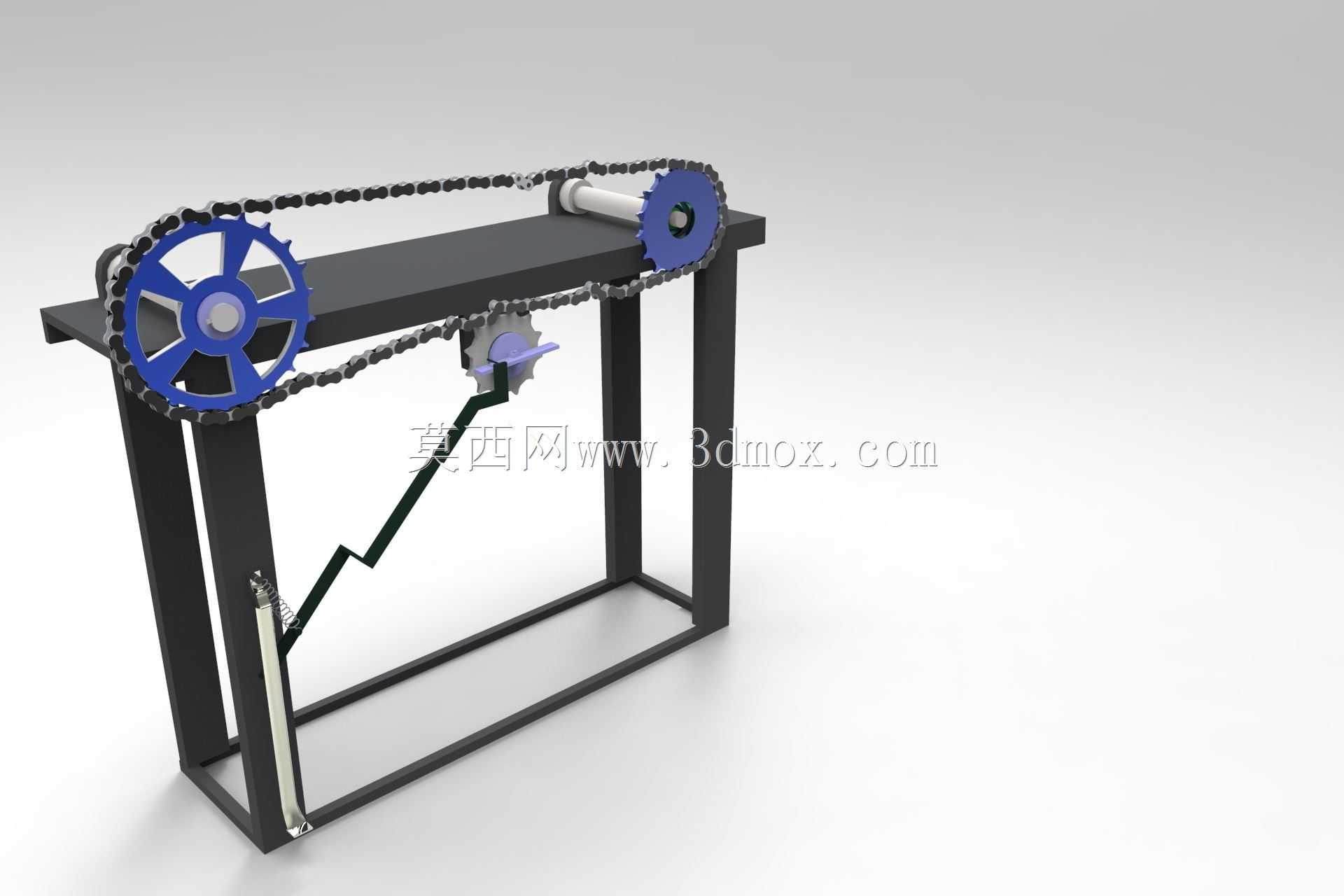

　　传动部分采用大节距链轮搭配双排链条的结构，相比皮带传动，链轮链条的传动比更稳定，不会出现雨天打滑、长期使用后张紧力失效的问题，链轮的安装轴两端采用带座轴承固定在机架侧方的支撑立板上，轴端做了轴肩定位与卡簧防脱结构，避免长期转动过程中出现轴系窜动。配套的自动触发机构不需要额外外接电源或者气动动力源，当车辆前轮推至停靠位触发行程拨杆后，链条带动的限位挡臂会自动落下，卡合在车轮轮毂的两侧间隙中，从前后、左右两个方向限制车轮的位移，哪怕是地面存在3度以内的倾斜坡度，或者相邻车辆停靠时发生轻微刮碰，限位结构也能牢牢固定住车轮，避免车身侧倾。设计过程中特意做了安装边界的适配，整套结构的底部支撑脚预留了膨胀螺栓安装孔，

　　可以直接固定在硬化的水泥地面上，不需要额外开挖基础做预埋，对于已经建成的停车区域改造非常友好，机架的整体宽度控制在单台摩托停靠所需的合理范围内，相邻两套停靠装置之间预留了20厘米的操作间隙，不会出现停靠后人员无法侧身通过的问题。考虑到户外使用的场景，所有外露的金属结构件都预留了喷塑处理的工艺余量，链轮、链条等传动部件的上方设计了可拆卸的防护盖板，避免落叶、灰尘堆积在传动啮合区域，减少日常维护的频次，防护盖板与机架之间采用快拆螺丝固定，后期需要对传动部位做润滑保养时不需要整体拆解机架。在限位结构的设计上，挡臂的接触位置包裹了软性橡胶垫，哪怕车辆停靠时的冲击力稍大，也不会刮花车轮的轮毂表面，挡臂的抬起高度做了限位设计，

　　抬起后最高位置不会超过车辆脚踏板的高度，避免驾驶员停靠时腿部碰到结构件造成磕碰。整套结构的传动行程做了精准计算，从车轮触碰到拨杆到限位挡臂完全落位的行程刚好匹配车轮推入的距离，不会出现挡臂提前落下挡住车轮、或者车轮到位后挡臂还未触发的卡滞问题，传动链路中还设置了手动解锁的拨片，遇到紧急情况或者需要移车时，不需要等待机构自动复位，手动拨动拨片就可以抬起限位挡臂，快速将车辆推出停靠位。机架的支撑腿做了斜向加强筋设计，哪怕是大排量的重型摩托停靠，机架整体也不会出现形变或者晃动，底部支撑脚的位置还预留了调节脚垫的安装位，遇到地面不平整的安装场景，可以通过调节脚垫的高度来保证机架台面处于水平状态，避免传动机构因为机架倾斜出现偏磨。
